商用车鼓刹双联驱动车桥总成结构

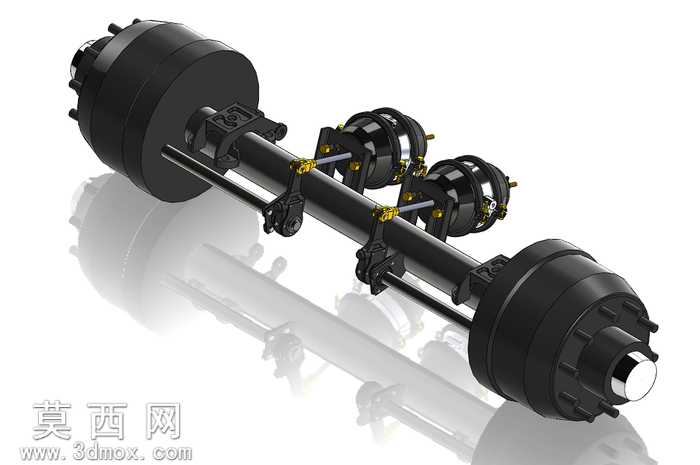

本模型为商用车用双联鼓式制动驱动车桥总成，建模过程严格遵循商用车底盘零部件的实际工程尺寸比例，在三维建模阶段首先搭建桥壳主体的基准轴线，以整桥同轴度为核心约束完成桥壳主体的实体建模，桥壳采用整体式空心轴结构设计，建模时还原了桥壳上的制动气室安装支座、钢板弹簧安装座、凸轮轴支架等附属安装位的结构细节，所有安装孔位、定位凸台的位置均参考实车装配逻辑进行定位，确保各部件的装配关系完全符合实际机械配合要求。两端的鼓式制动器总成建模时，拆分了制动鼓、制动蹄、制动凸轮、回位弹簧、调整臂等独立子部件，制动鼓采用厚重的灰铸铁材质表现，建模时还原了制动鼓外圆的散热筋结构、端面的轮毂连接螺栓孔位，制动蹄的摩擦片曲面与制动鼓内圆面做了精准的贴合约束，还原制动动作时的接触配合逻辑。中部布置的双膜片制动气室通过支架固定在桥壳上方，建模时还原了气室的推杆、连接叉结构，推杆与制动调整臂的连接位置做了同轴约束，可直观展示制动时气室推杆推动调整臂带动凸轮转动、撑开制动蹄实现制动的动作逻辑。渲染阶段采用哑光金属材质表现桥壳本体的铸钢质感，制动鼓表面做了细微的粗糙质感处理还原铸铁件的表面特征，制动气室外壳采用亮黑色金属漆材质，紧固件螺栓做了镀锌亮面金属质感区分，各管路采用黑色橡胶材质表现，场景添加了柔和的地面反射效果，突出整桥的厚重工业质感。设计过程中重点考量了车桥作为商用车核心承载部件的结构强度表现，各安装支座与桥壳的连接位置做了加强筋结构还原，整体模型完整呈现了鼓刹双联驱动桥的全部核心结构，可用于商用车底盘结构教学、制动系统原理演示、零部件装配参考等场景，各子部件均保留独立建模特征，可支持后续的结构拆解、运动仿真等拓展操作。
