1965-1970福特野马/猎鹰/兰切罗电动野马传动系统

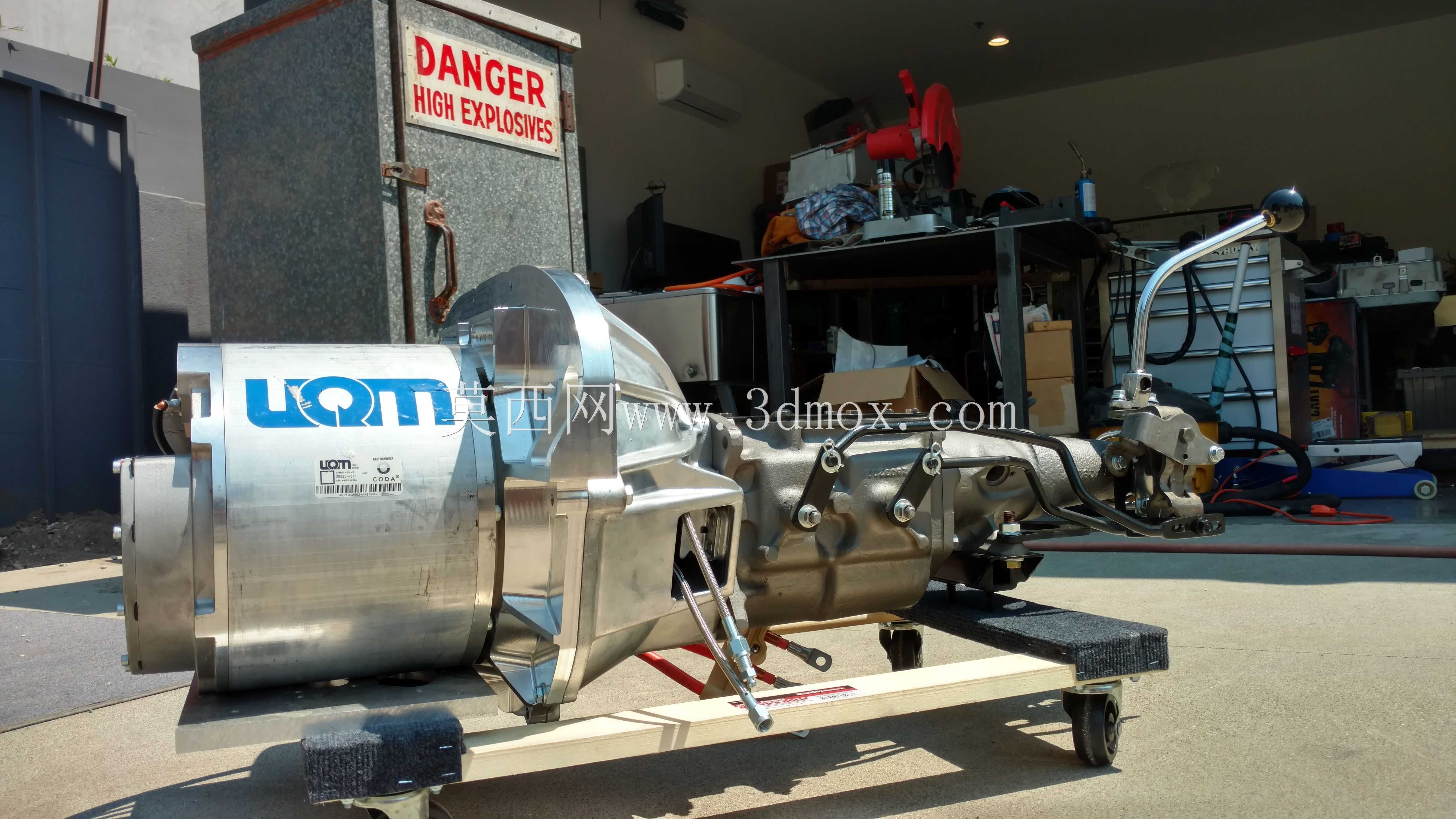

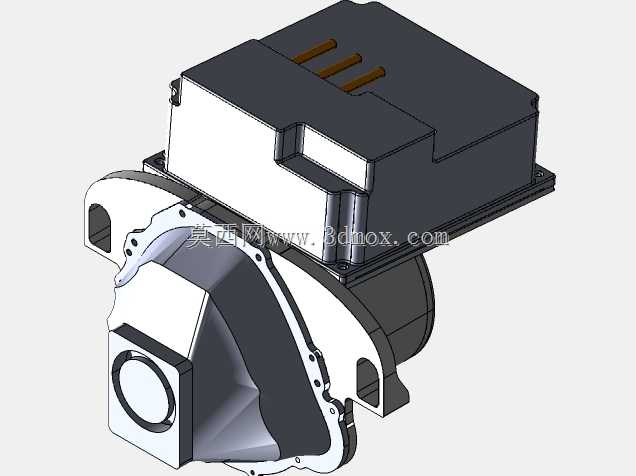

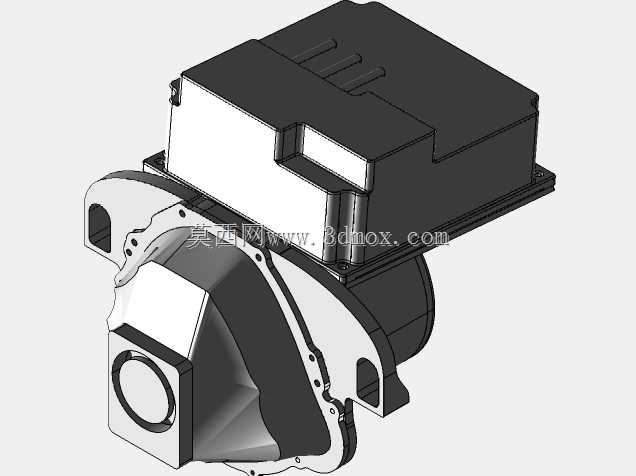

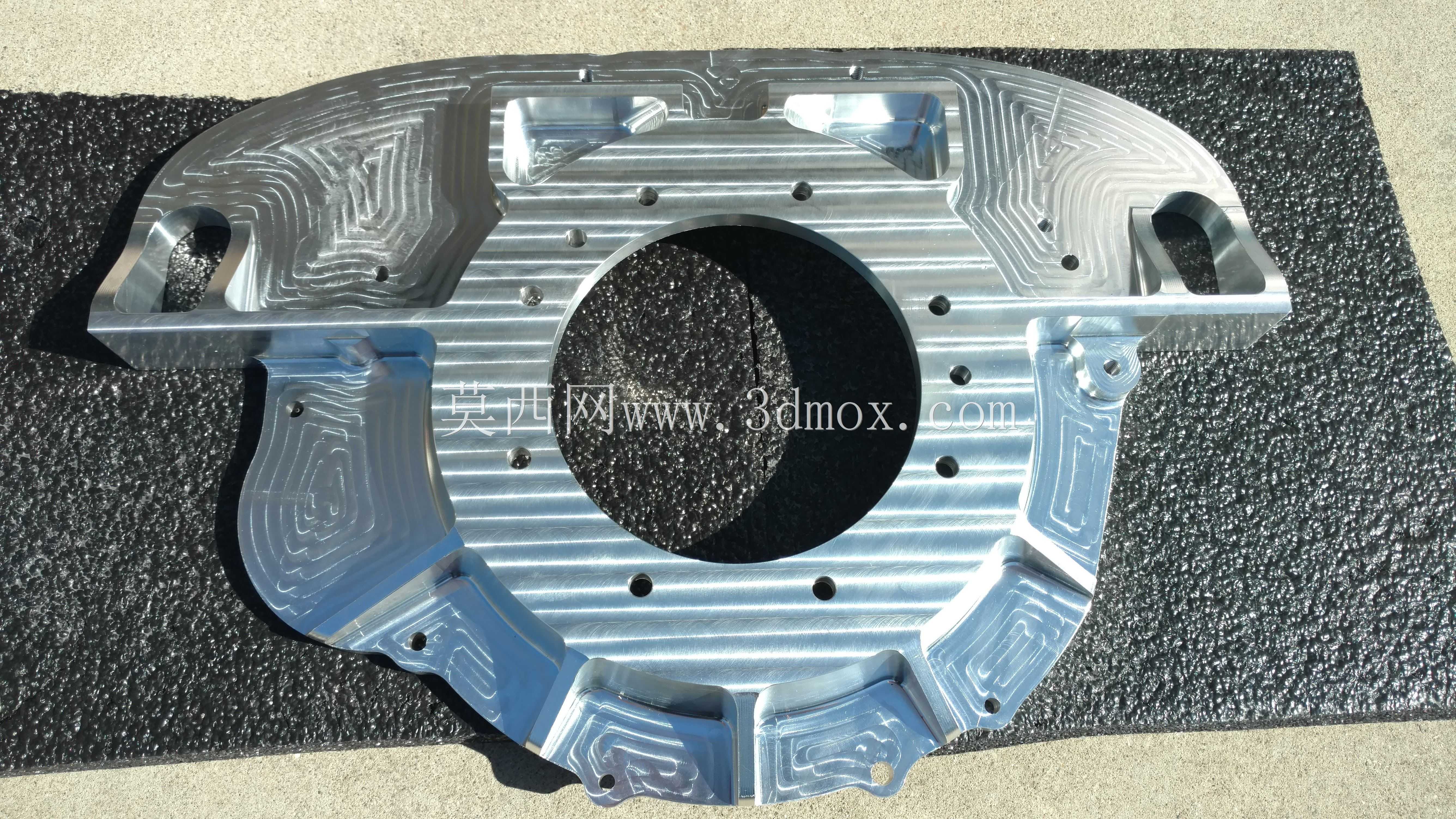

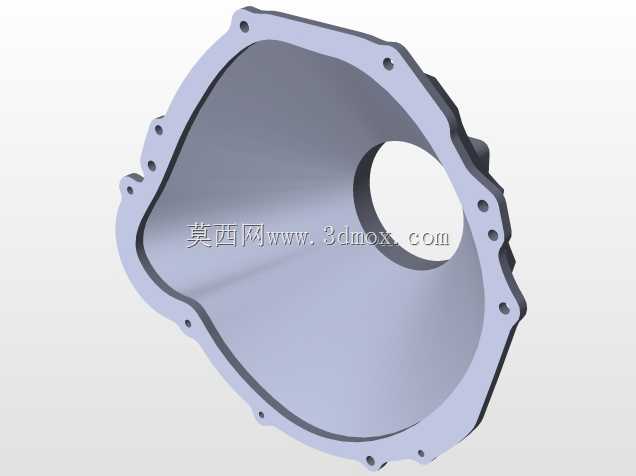

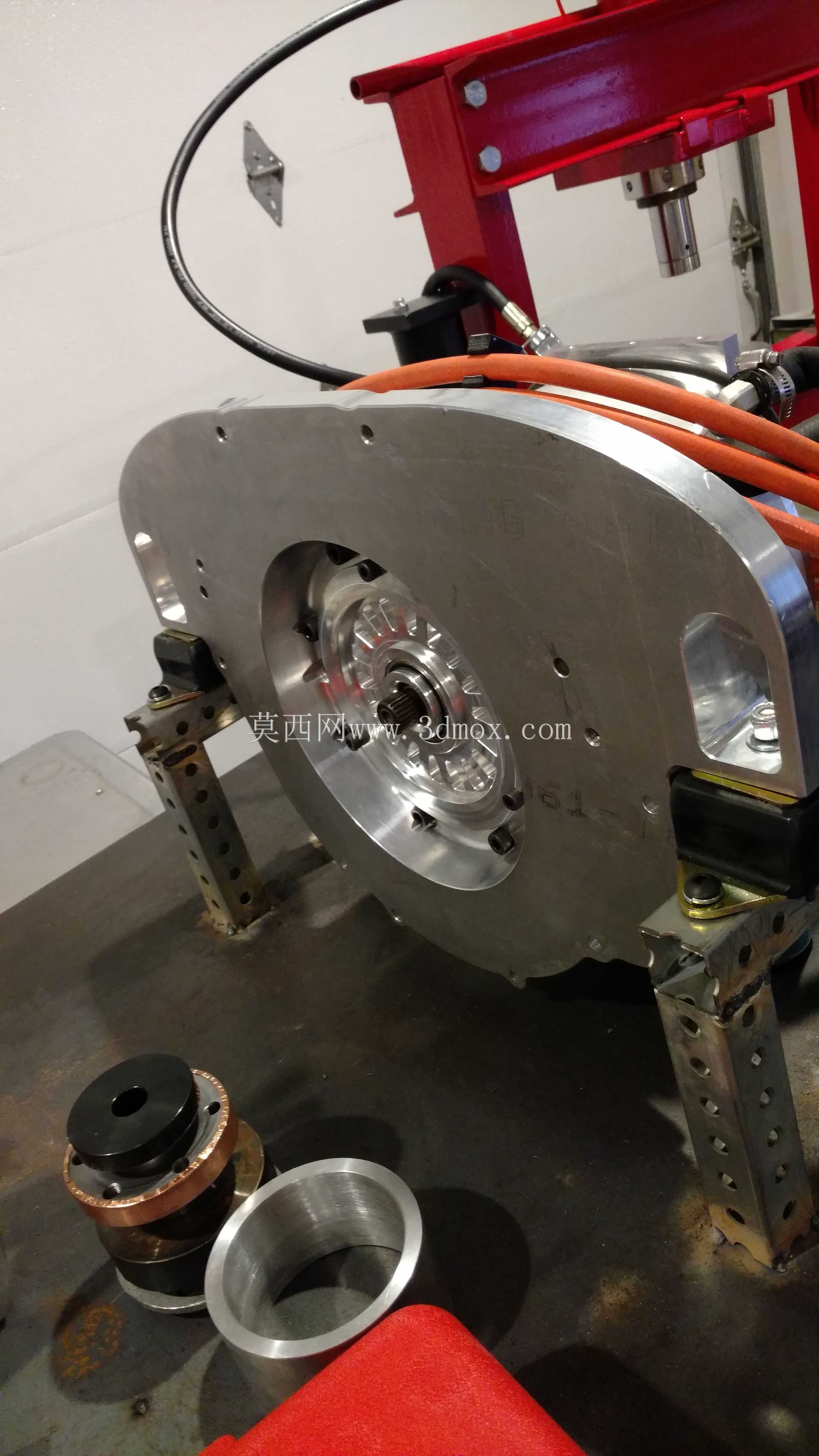

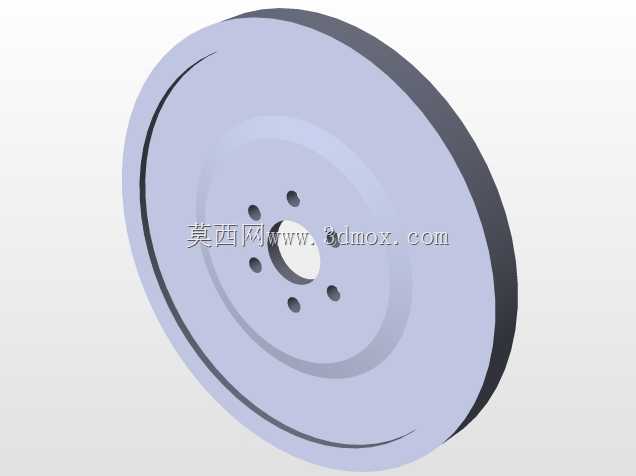

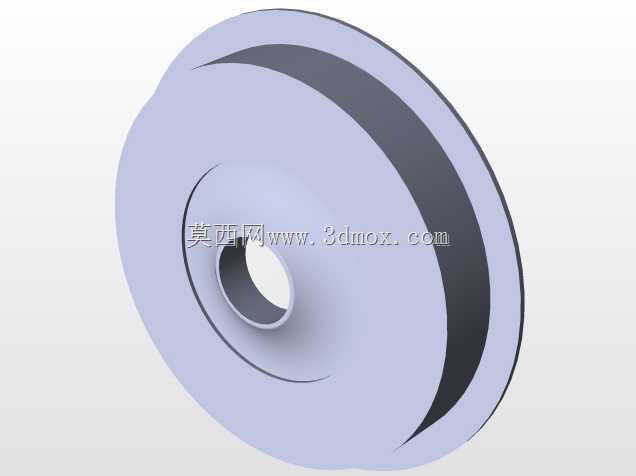

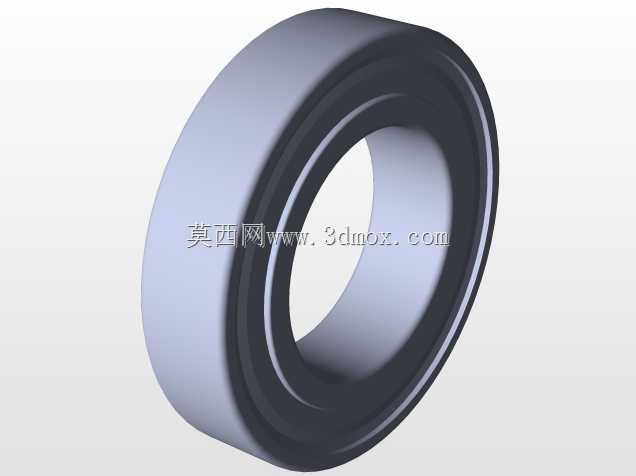

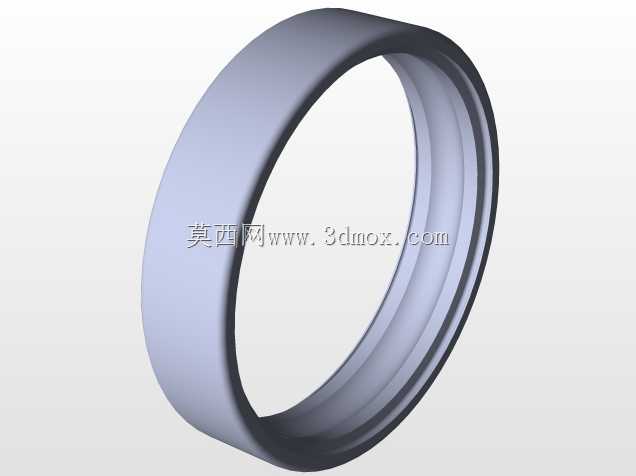

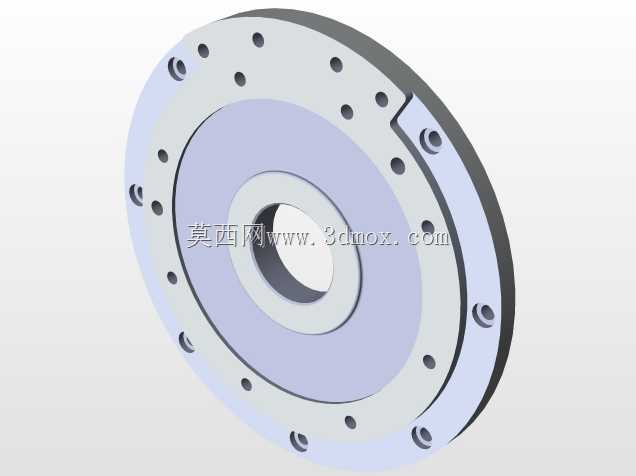

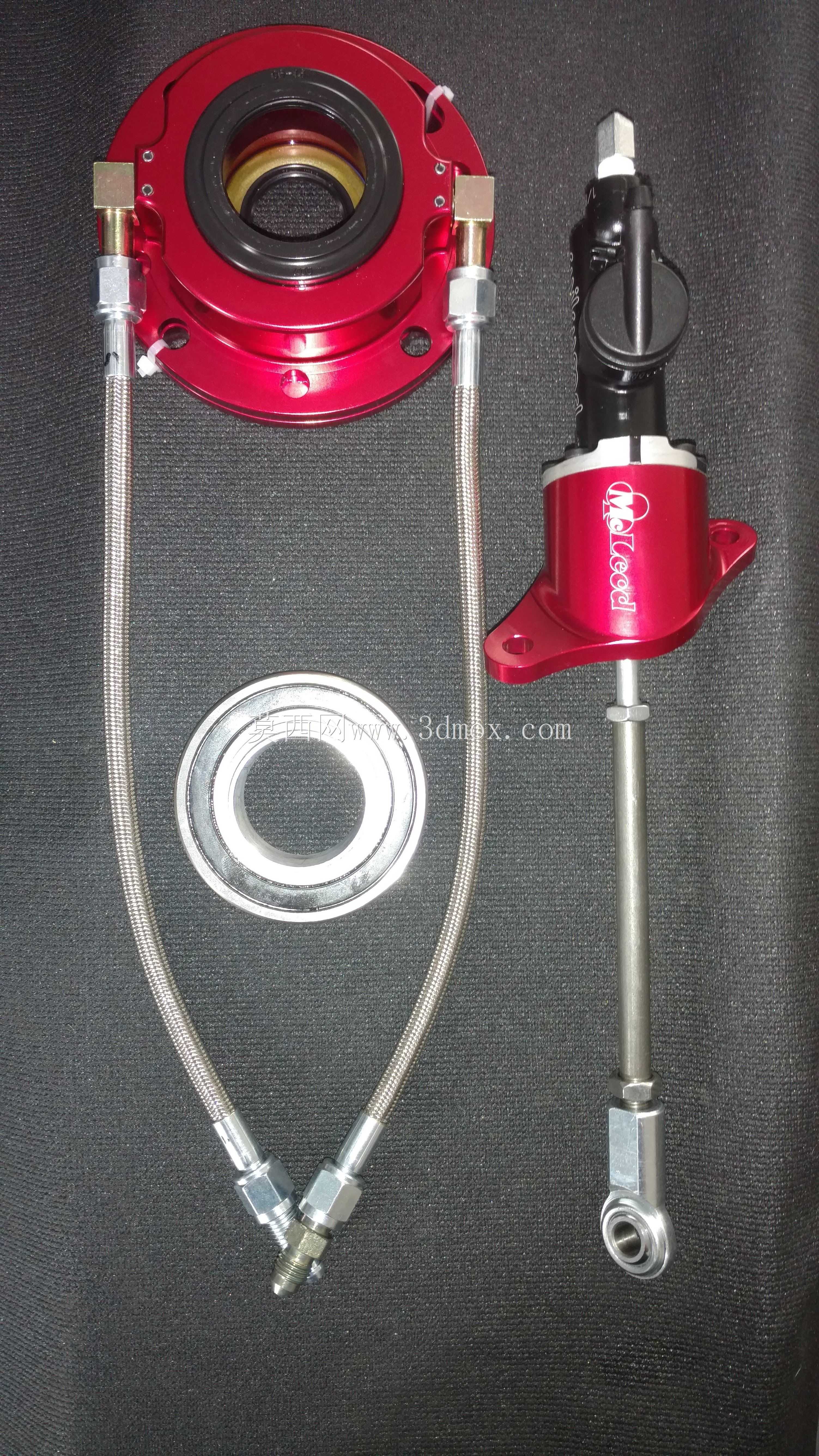

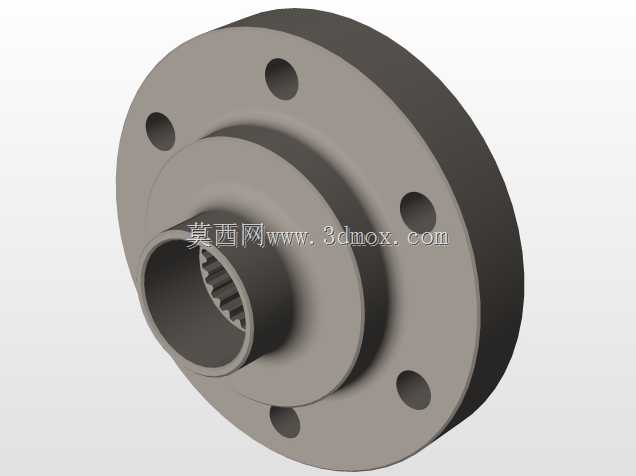

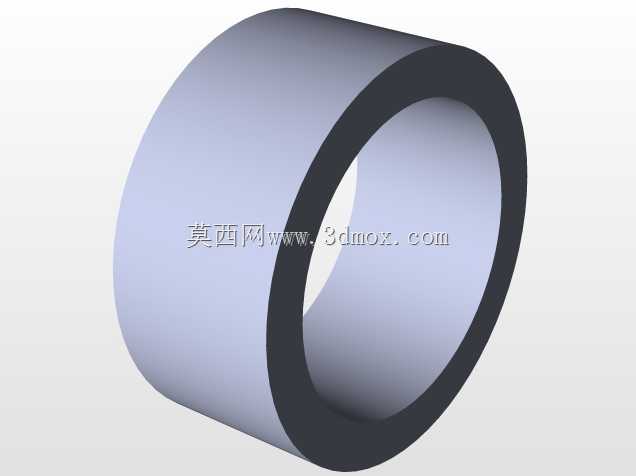

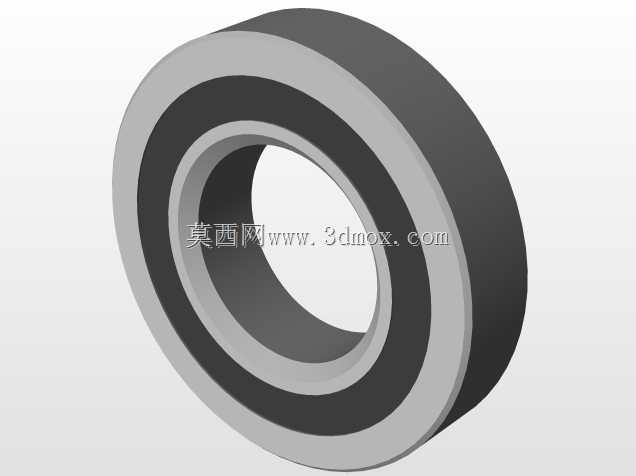

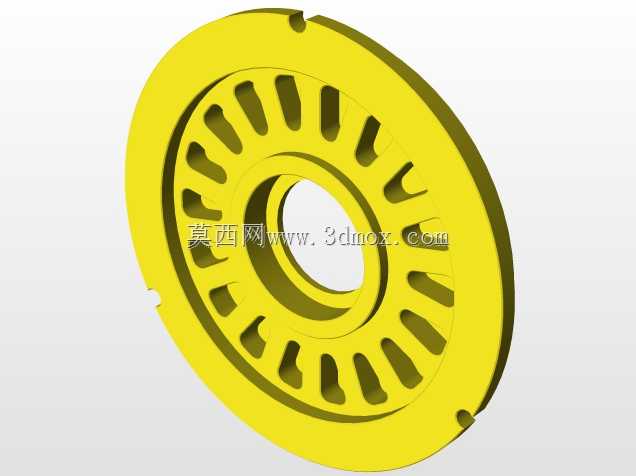

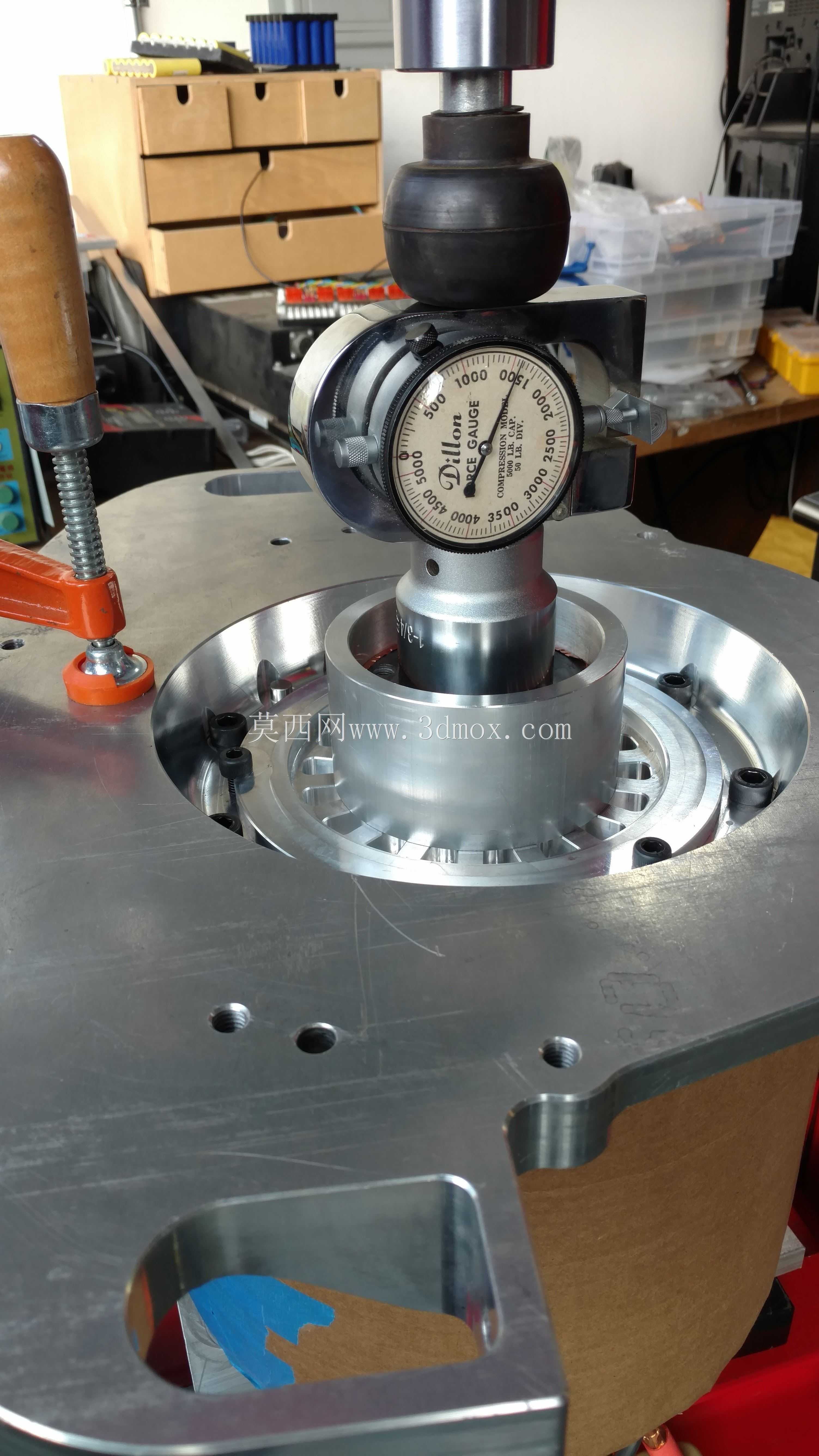

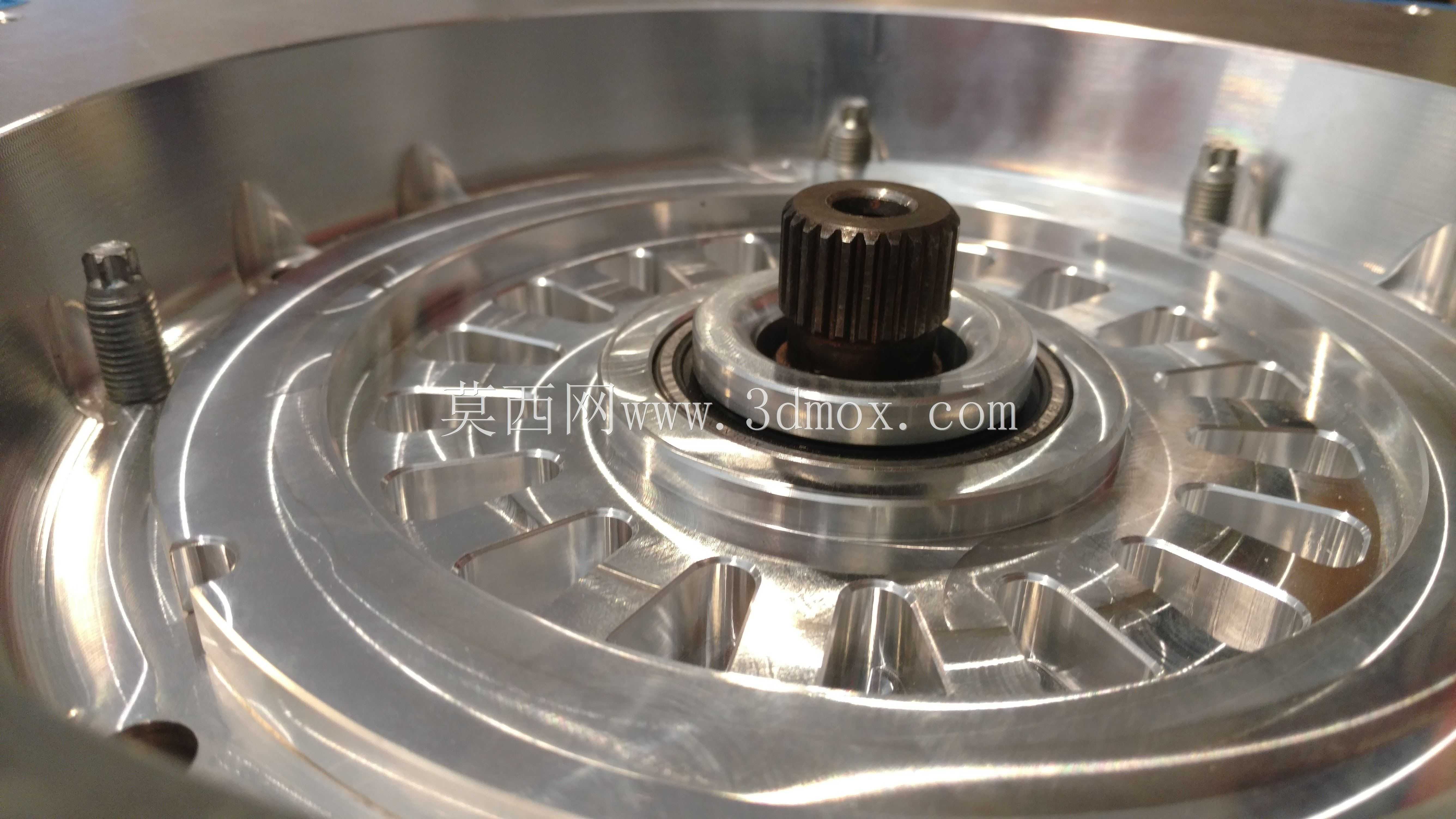

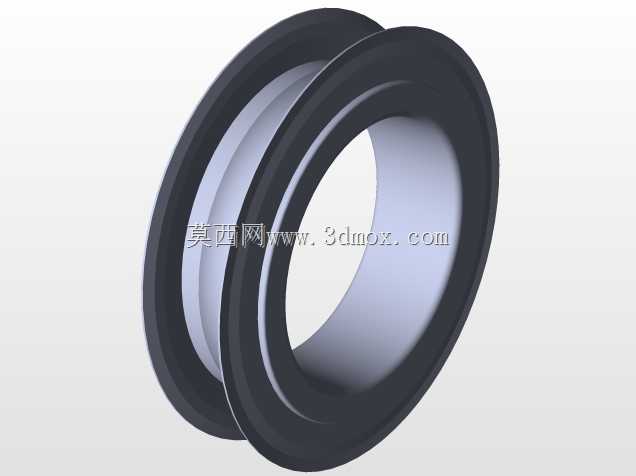

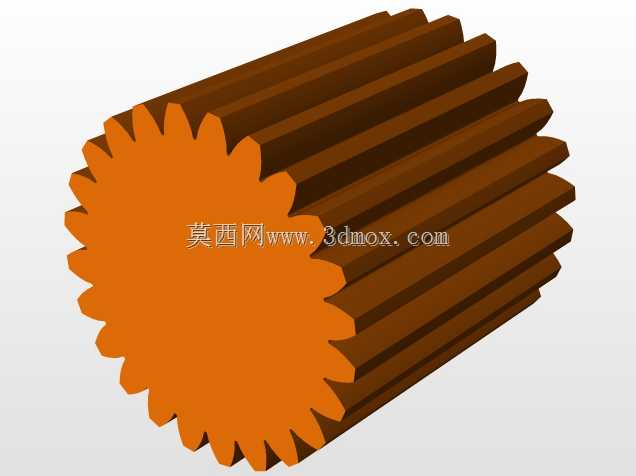

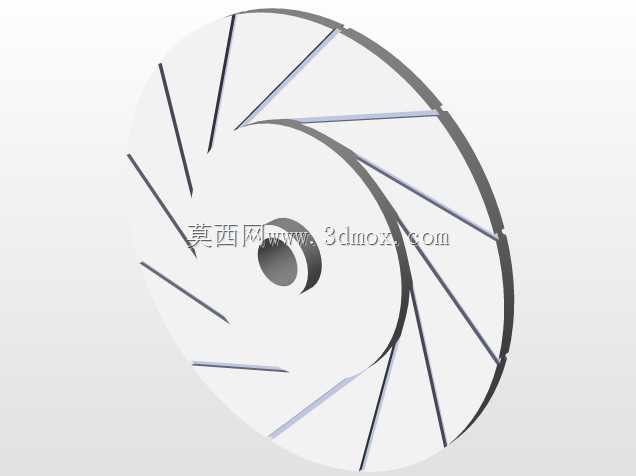

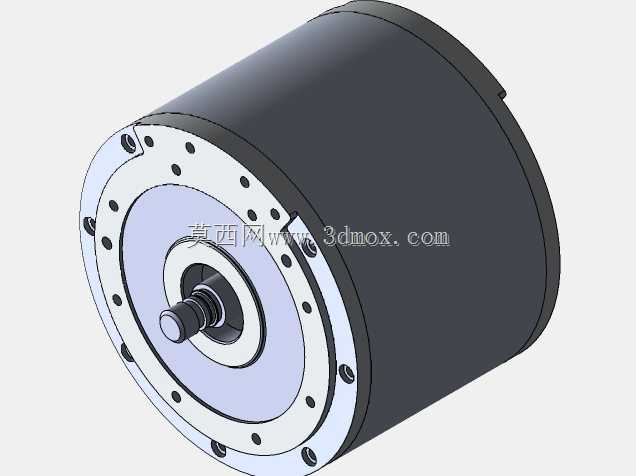

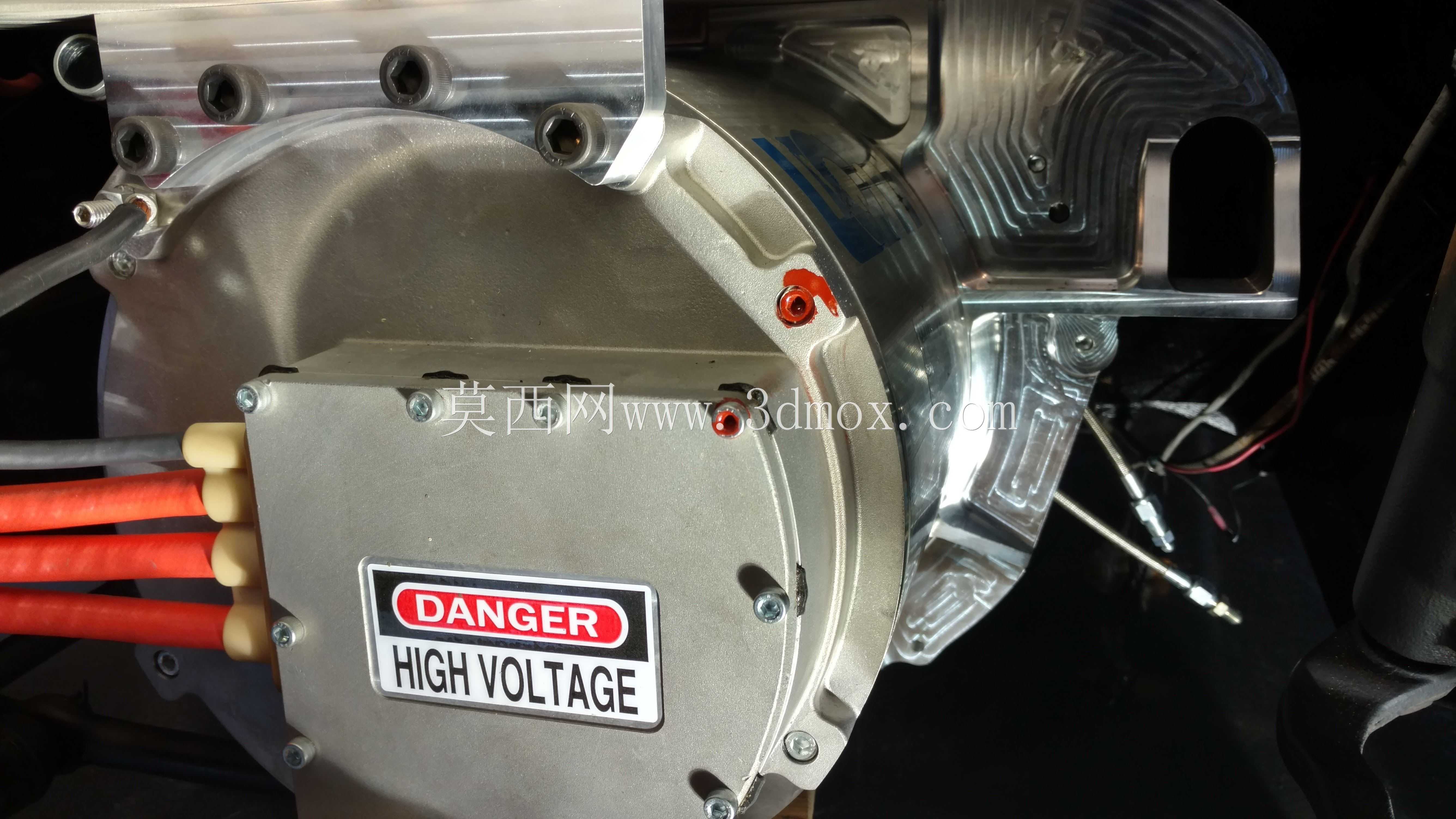

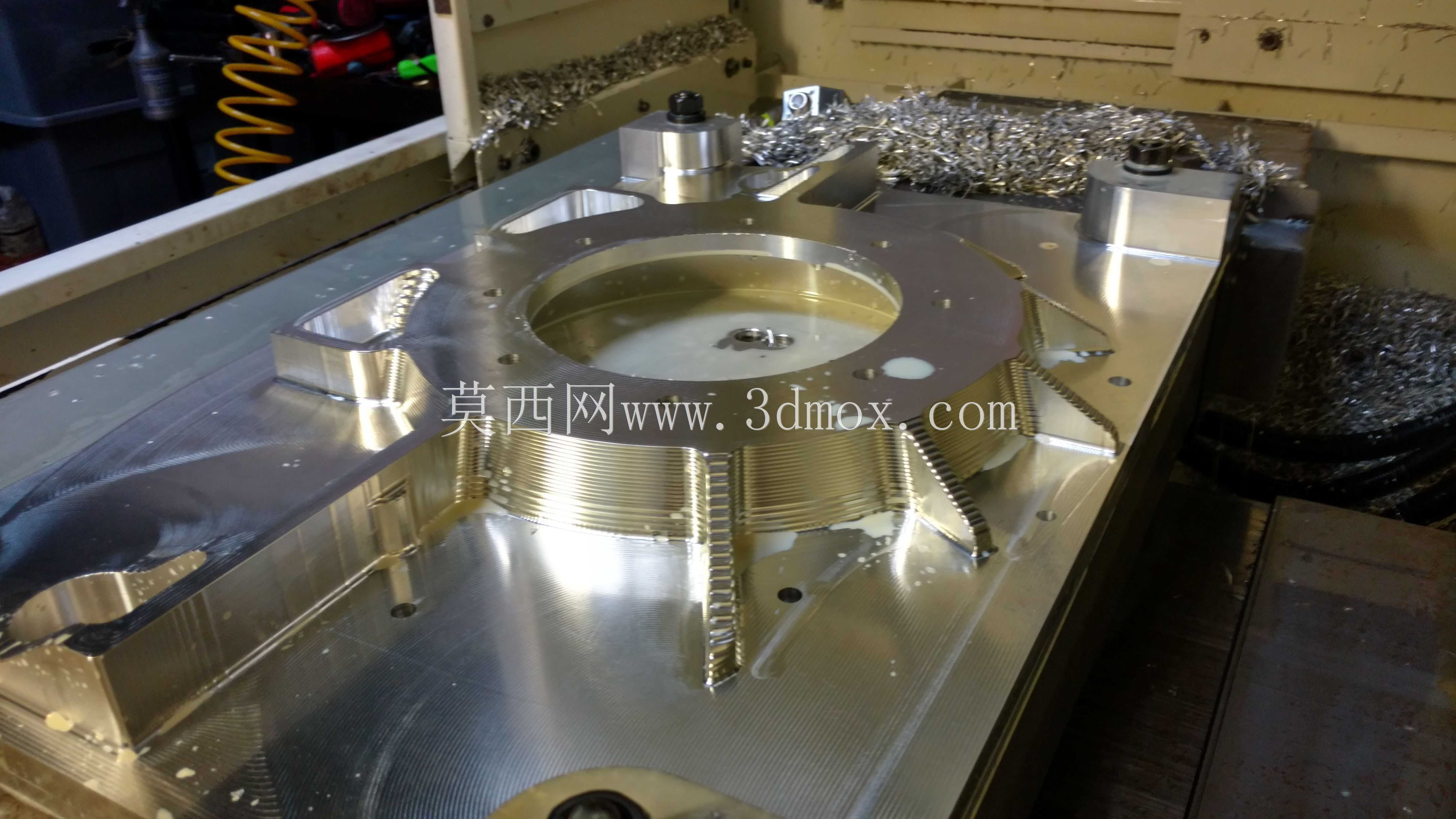

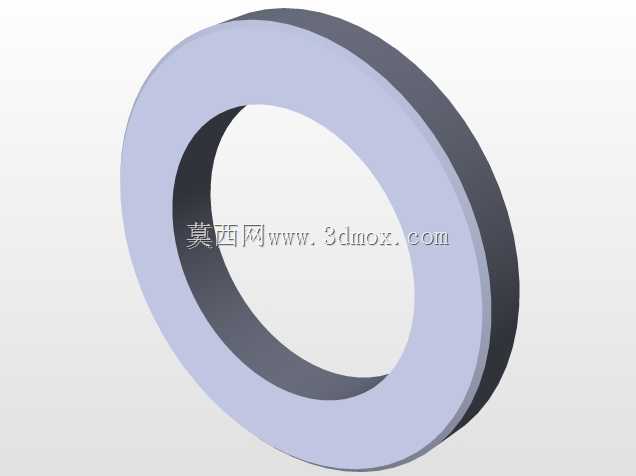

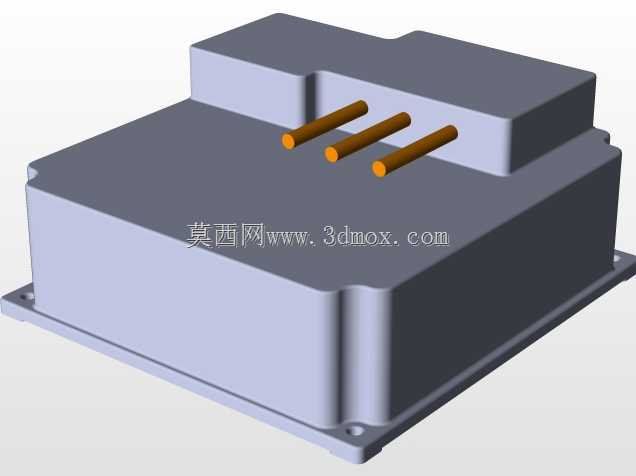

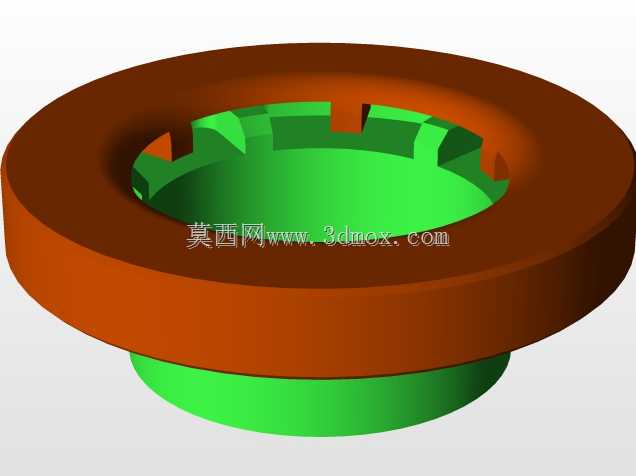

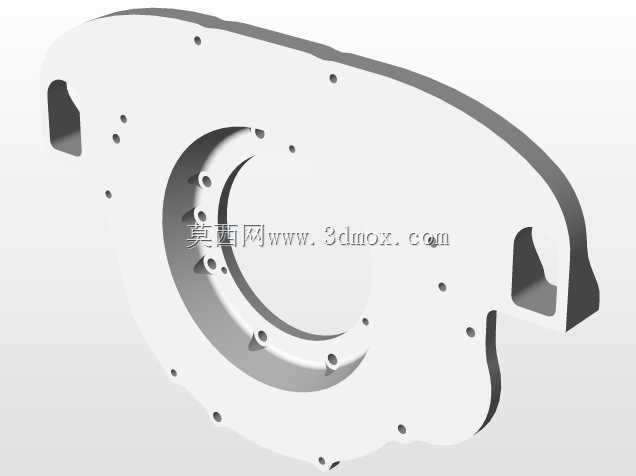

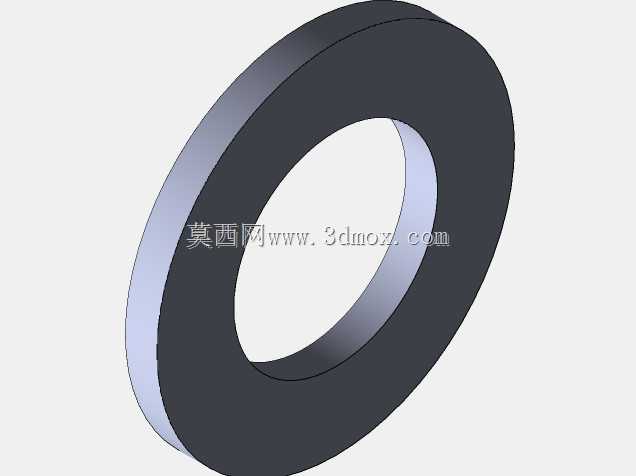

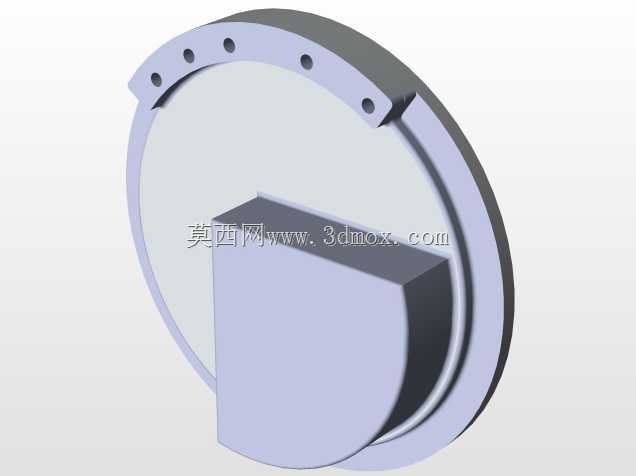

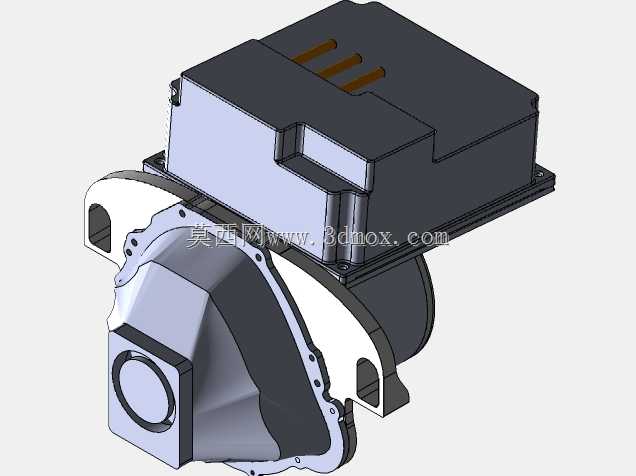

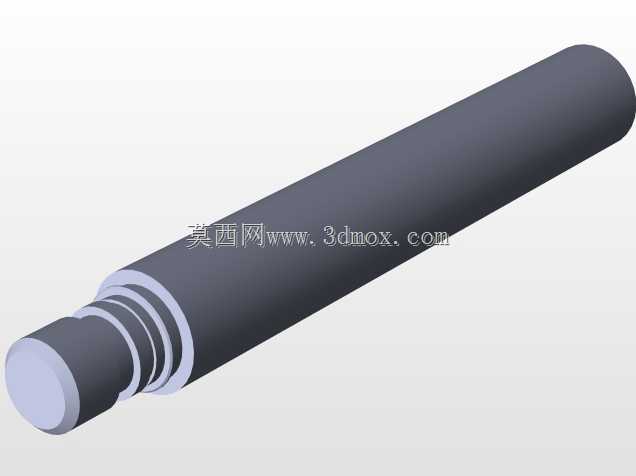

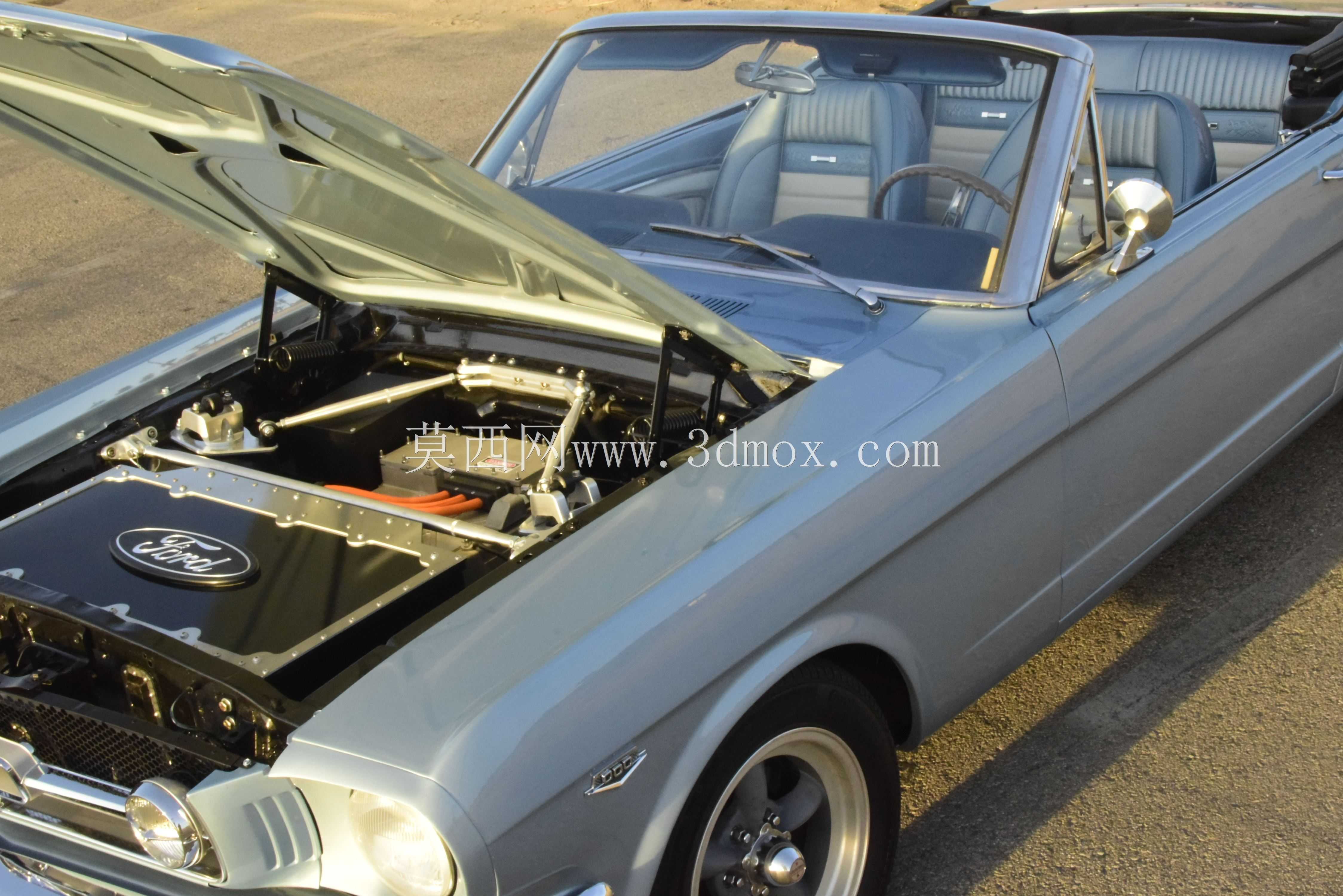

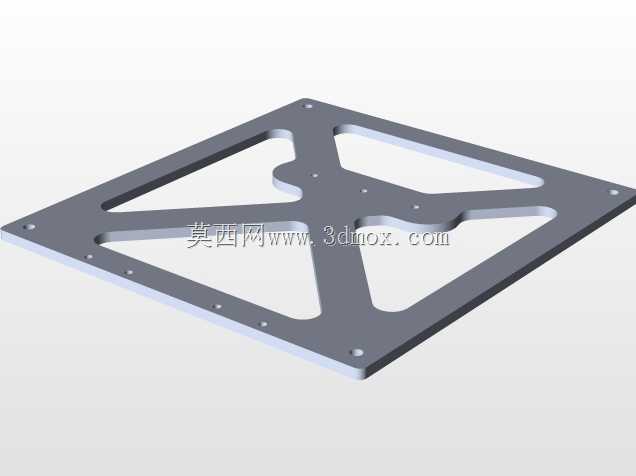

你好，我为1965年福特野马的电动汽车改装设计了这些零件。电机和控制器是UQM Powerphase Pro 100。Belhousing/Trans是一款福特289/302 3速或4速顶置装载机。在CAD模型中没有看到的是McLeod 1305液压抛出轴承。到目前为止，这个组件最具挑战性的部分是驱动的事实，你不能轴向加载电机轴。换言之，当你按下离合器时，你不能把力下放到轴上。我最初没有意识到这一点，因此，为什么轴承板是分开的，从变速器到电机适配器板。如果我再从头开始加工，我会把它做成一个零件而不是两个。注3部分套管：套管是4130钢和邵尔85聚氨酯浇注到位使用三维打印夹具（找到文件）。这个衬套是需要的，因为有一个非常小的轴向错位无论你做什么，我尝试了一个坚实的衬套，它引起振动和咀嚼。这只是出于教育目的，我不能也不会为你做这些文件负责。如果你真的使用它们，请检查你自己的公差和测量，做你的功课我修改了这些文件很多次，可能有小错误在这里或那里。好好享受！如果你做了某个角色，一定要在instagram@electronmonkey:上标记我）
