推拉式快速夹钳拨动锁紧机构

该拨动夹属于手动快速锁紧类工装配件，广泛应用于工业生产中的工件装夹、工位定位、模具快换、检具固定等场景，在电子装配、五金加工、木制品加工、塑胶件生产等领域的工装治具中十分常见，能够替代传统螺栓压紧方式，大幅缩短工件装夹与拆卸的辅助时间，提升生产线的作业流转效率。

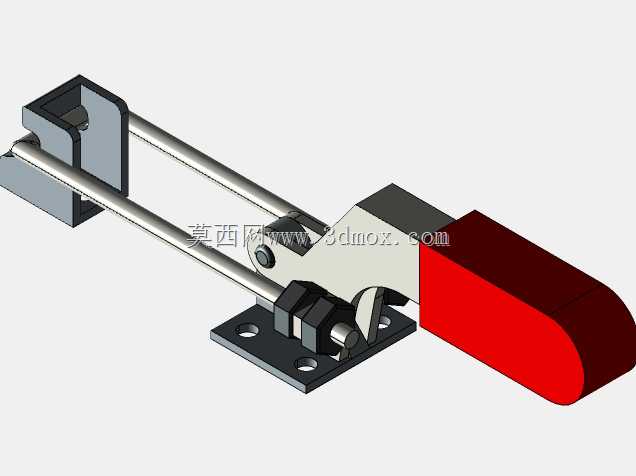

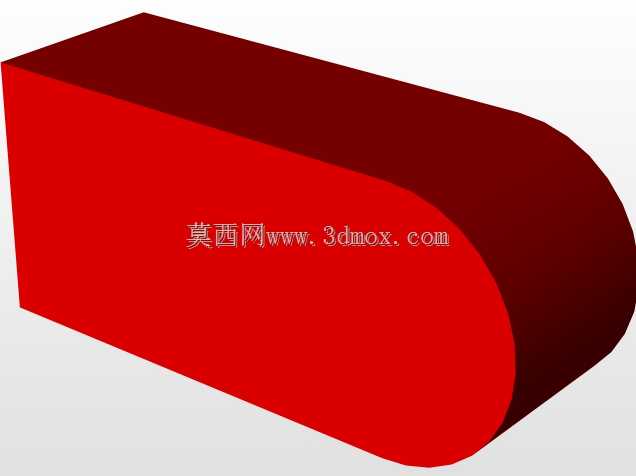

从实际用途来看，这款拨动夹依靠推拉式的操作逻辑实现夹紧与释放动作，操作人员仅需扳动红色的握持手柄，即可带动内部的连杆机构完成锁止或解锁，操作力经过连杆杠杆放大后，能够在夹头输出稳定可靠的夹紧力，避免加工或装配过程中工件出现移位、窜动问题，同时锁止状态具备自锁特性，即便受到作业过程中的振动、外力冲击影响，也不会出现意外松脱的情况，保障作业过程的安全性与装夹精度。

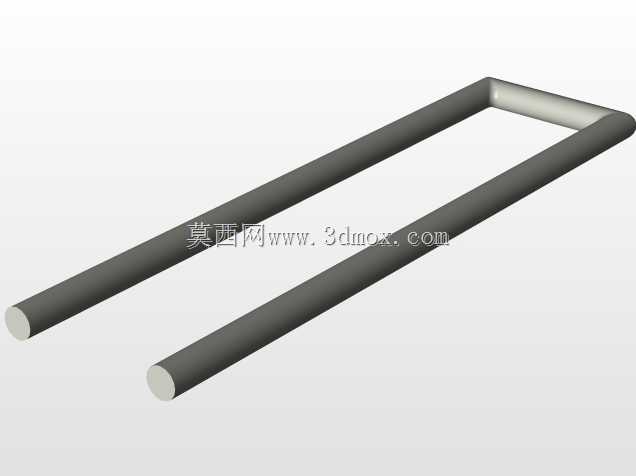

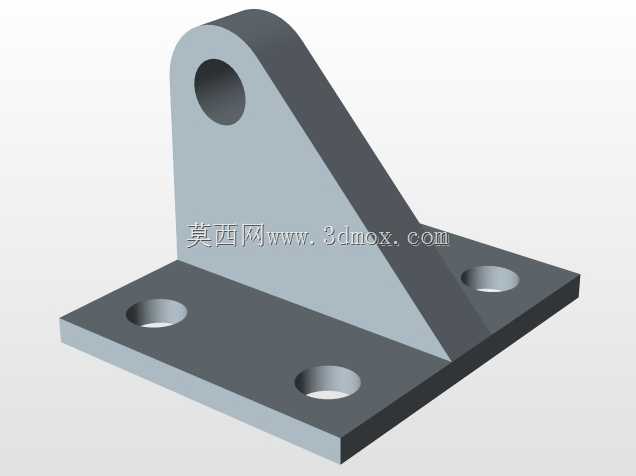

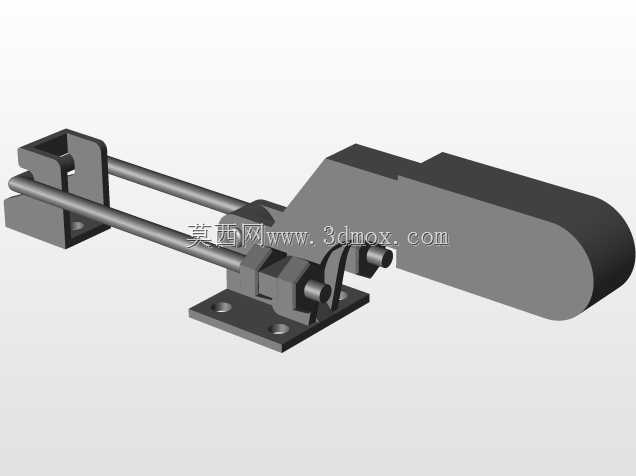

在功能特性设计上，该机构采用了双导杆的滑动支撑结构，两根平行的光滑导杆为滑动夹块提供稳定的运动导向，有效避免夹紧过程中出现偏摆、卡滞问题，保证夹紧力始终垂直作用于被夹工件表面，减少装夹变形风险。底部的安装底板设置了四个对称的安装孔，可通过螺栓直接固定在工装台面、设备机架或者检具基板上，安装后整体结构稳固，受力时不会出现翘曲变形。夹头部分采用开口式的卡槽设计，可适配不同厚度的工件挡边，也可根据实际使用需求更换不同形式的压头，拓展适用场景。

设计思路上，这款拨动夹遵循了快速夹具的力学放大与自锁原理，通过连杆的死点位置实现锁止，无需额外的锁紧元件即可保持夹紧状态，整体结构没有复杂的精密传动部件，加工与装配难度低，后期维护简单，仅需定期在导杆与铰接转轴处添加润滑脂即可长期稳定使用。外形结构紧凑，安装边界清晰，底板的安装孔位遵循通用快速夹钳的安装尺寸规范，可直接替换同规格的传统推拉式夹钳，无需对现有工装进行额外改造。整体结构的运动行程经过合理设计，既保证了足够的张开距离方便工件取放，又控制了整体的外形尺寸，不会占用过多的工装安装空间，适配各类紧凑布局的生产工位需求。
