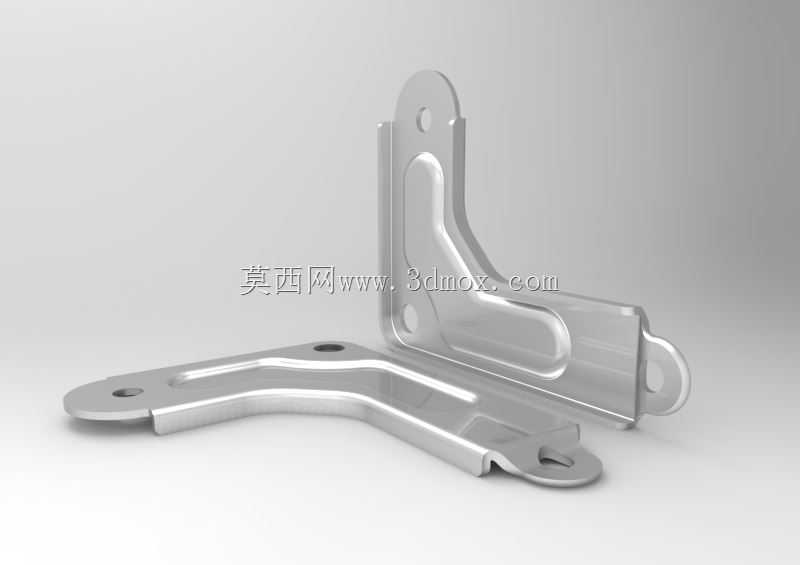

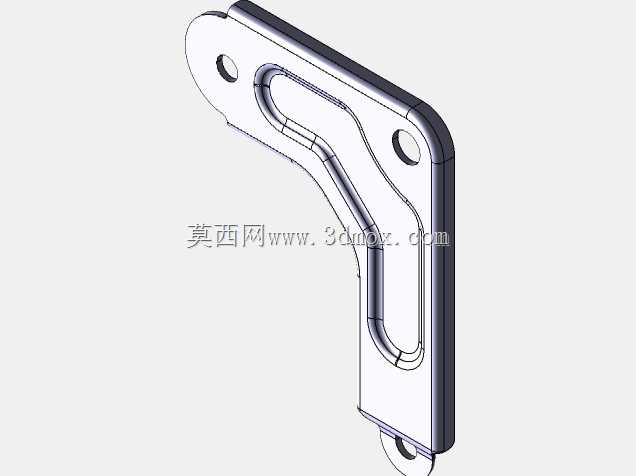

L型金属铰接固定连接支架结构设计

这款L型铰接支架是面向多场景铰接连接需求开发的五金承重连接件，广泛应用于工业设备舱门开合支撑、家具柜体活动翻板连接、轻型机械设备防护门铰接、户外箱体翻盖限位等场景，能够在两个呈垂直角度的安装面之间实现稳定的铰接转动与承重支撑，替代传统焊接式角码无法活动的缺陷，同时兼顾安装便捷性与长期使用的结构可靠性。从实际用途来看，该支架承担着转动副承载与安装面固定的双重作用，一侧通过平面安装孔与固定基面锁紧，另一侧通过带铰接孔的支臂与活动部件连接，可实现0至90度范围内的顺畅开合转动，同时能够承受活动部件的静态载荷与开合过程中的动态冲击，避免铰接部位出现变形、松脱或转动卡滞问题。在功能特性设计上，支架主体采用等强度弯折结构，转角位置做了大圆弧过渡处理，有效分散开合过程中产生的应力集中，避免长期往复转动出现转角断裂问题；支臂表面设置的内凹加强筋结构，在不增加板材整体厚度的前提下大幅提升支臂的抗弯折性能，即使承受超出额定载荷的瞬时冲击，也不会出现支臂翘曲变形；安装端的固定孔采用沉孔设计，锁紧后螺丝头完全没入支架平面，不会突出表面剐蹭连接部件，铰接端的销孔做了同轴度公差控制，与配套销轴装配后转动间隙控制在极小范围，开合过程无旷量异响。设计过程中优先考虑安装适配性，两个安装支臂的长度经过多场景适配优化，固定端支臂预留三个不同间距的安装孔位，可适配不同规格的安装基面，无需额外打孔即可兼容多数常规安装场景；铰接端的挂耳结构做了加厚处理，销孔周边的材料厚度比支臂主体厚20%，能够承受转动过程中销轴传递的集中载荷，避免销孔长期磨损出现扩孔问题。外形尺寸方面，支架整体呈直角L型布局，两个支臂的弯折角度严格控制在90度±0.5度范围内，安装后可保证活动部件与固定基面的垂直精度，支臂边缘全部做了倒钝处理，无尖锐毛刺，安装过程中不会划伤操作人员；安装边界上，固定端支臂的孔位间距适配市面常用的M4、M5规格紧固件，铰接端销孔直径适配标准圆柱销，无需定制非标配件即可完成装配，支架整体厚度适配常规的安装间隙，安装后不会突出安装面过多，可满足紧凑空间内的铰接安装需求，同时金属表面做了钝化防锈处理，可在潮湿、多尘的工业环境下长期使用，不会出现锈蚀卡滞问题。
