可拆卸插销式工业铰链结构设计

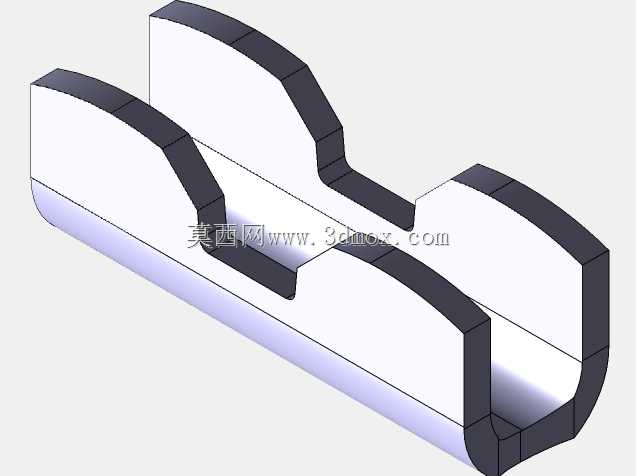

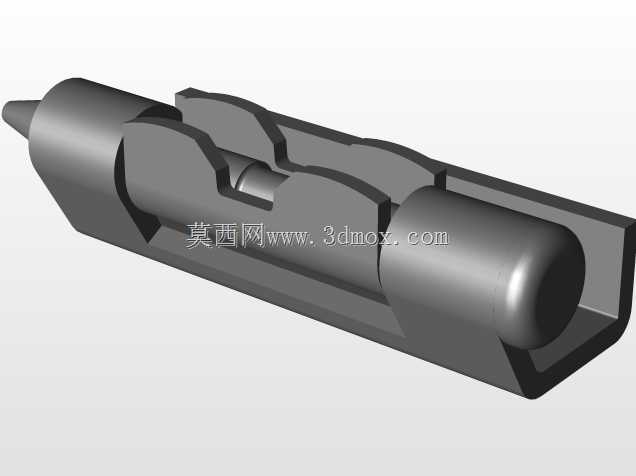

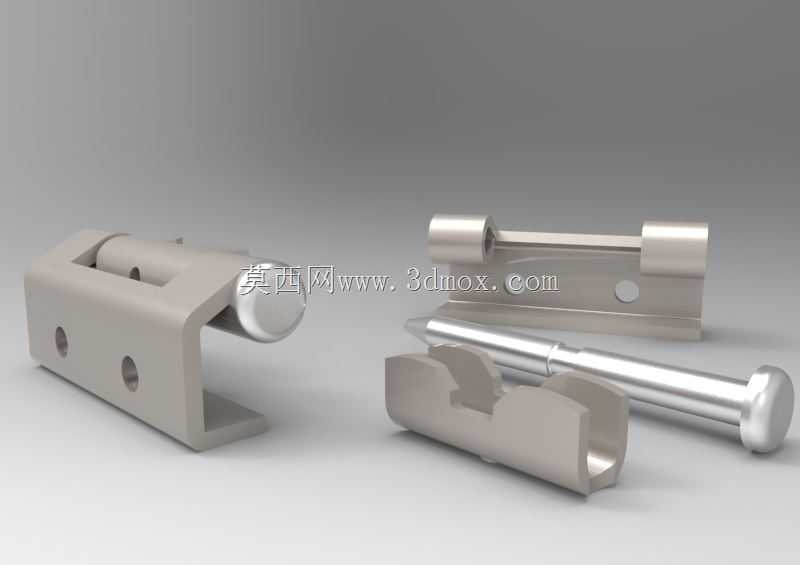

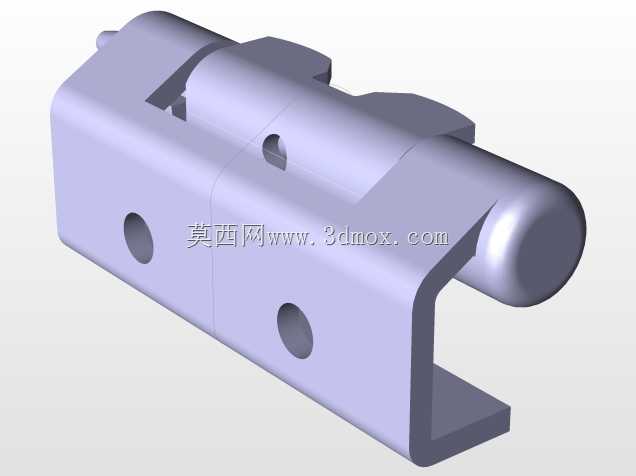

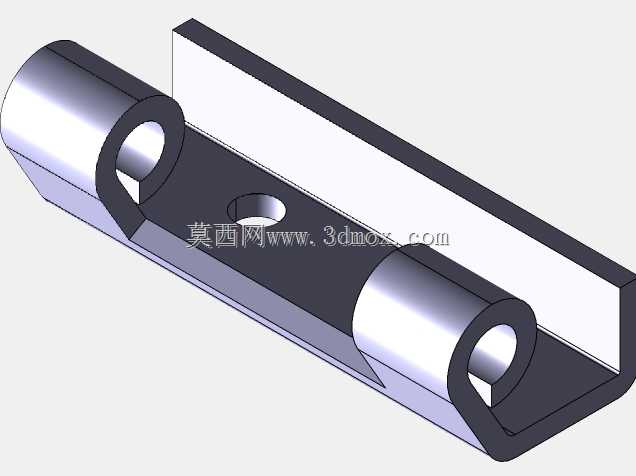

这款插销式铰链主要面向工业设备舱门、可拆卸防护盖板、小型机电设备检修门、钣金机柜侧门等需要频繁拆装铰接结构的应用场景，区别于传统一体式铆接合页，该结构无需焊接或永久铆接固定，可在不拆卸相邻安装面的情况下快速完成门体与基座的分离，适配需要定期开启维护、甚至整扇门体临时拆除的设备安装需求，在工业控制柜、小型设备防护罩、户外箱体、非标自动化设备护罩上都有广泛的使用空间。从功能特性来看，该铰链采用分体式结构设计，分为基座固定座、活动页片、插拔销轴三个独立部件，固定座上预留两个沉头安装孔，可通过螺栓直接固定在设备框架的安装基准面上，活动页片同样预留对应安装孔位与门体连接，销轴采用带帽圆轴结构，插入后可通过页片上的弹性卡位结构实现轴向限位，避免设备运行振动导致销轴滑脱，同时在需要拆卸时只需从销轴端推出即可完成分离，无需额外工具即可操作，兼顾连接可靠性与拆装便捷性。设计过程中重点考量了安装边界的适配性，固定座采用L型折弯承力结构，折弯处做了圆角过渡避免应力集中，整体安装面保持平面度公差在常规钣金安装的适配范围内，销轴与页片铰接孔采用间隙配合，转动阻尼适中，既不会出现旷量晃动，也不会因为配合过紧导致开门卡滞，铰接转动角度可满足常规舱门180度范围内的开合需求，同时固定座与活动页片的贴合面做了错位避让设计，开合过程中不会出现边角干涉。外形尺寸方面，该铰链属于中小型工业铰接件，整体长度适配常规1.5-2mm厚度的钣金安装面，安装孔距符合通用小型机柜五金件的安装规范，无需在设备上额外加工特殊孔位即可替换同规格的传统合页，销轴的直径经过承重校核，可满足单扇10kg以内的门体承重需求，日常使用中不会因为门体自重出现铰链变形或销轴弯曲的问题。结构上所有金属部件边缘都做了倒角去毛刺处理，避免安装和使用过程中划伤操作人员，整体外露面平整，安装后与设备表面贴合度好，不会突出过多影响设备整体外观，同时铰接位置的缝隙控制均匀，长期使用也不会因为磨损出现松动异响。
