汽车传动用十字滑块式联轴器结构设计

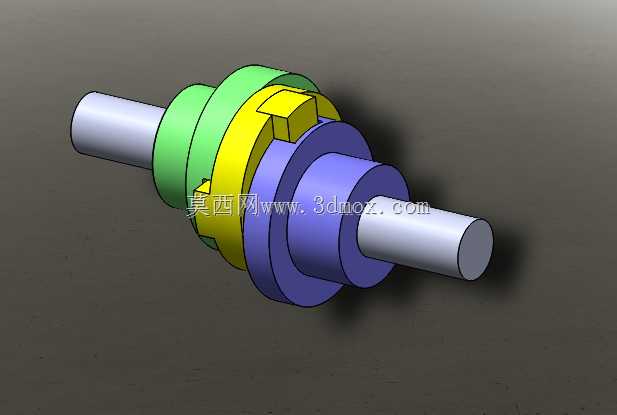

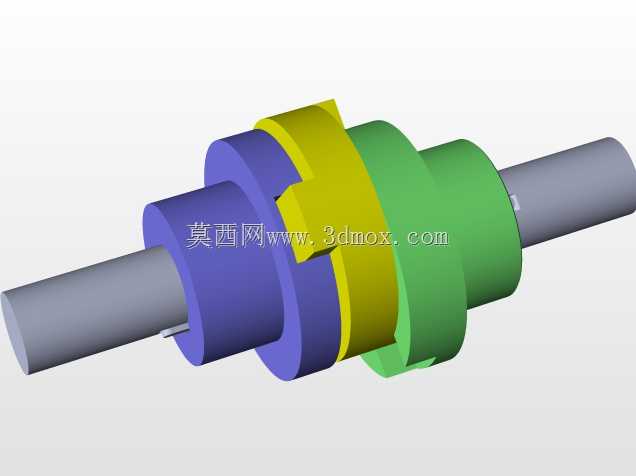

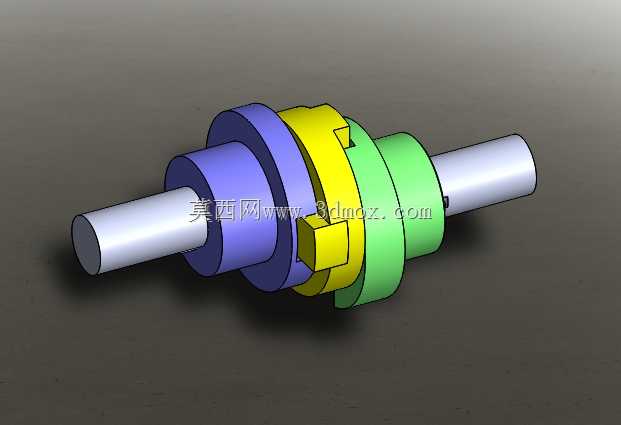

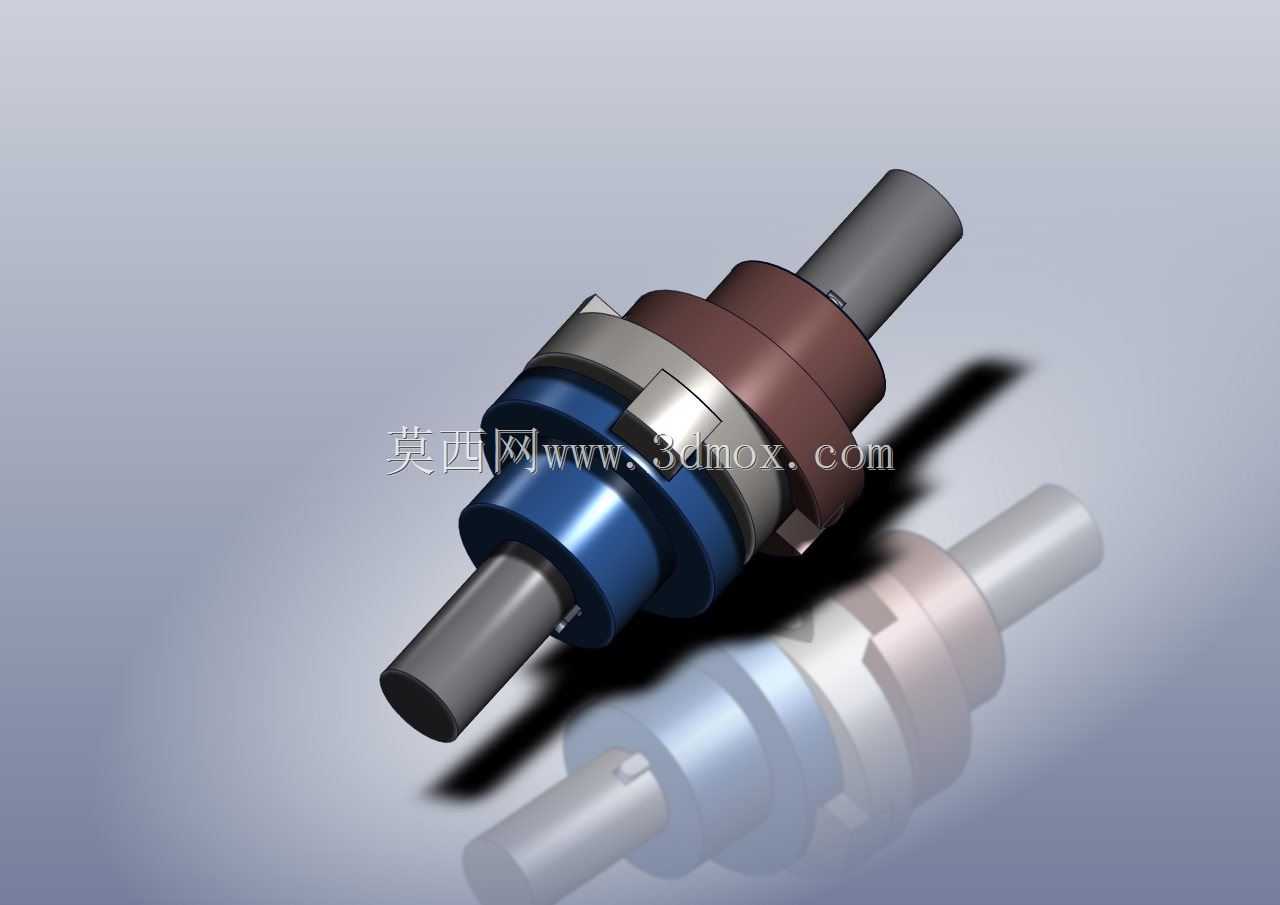

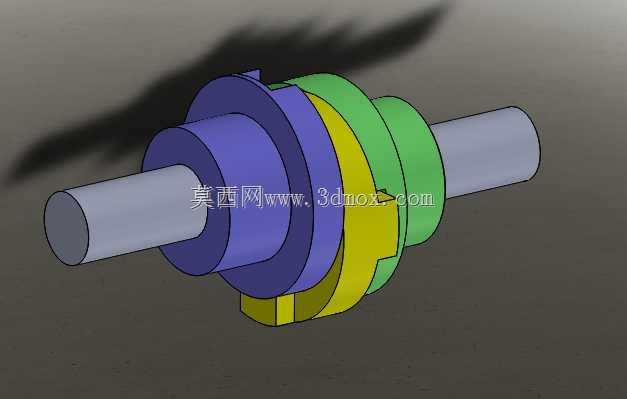

这款十字滑块式联轴器，也就是常说的奥尔德姆联轴器，主要应用在汽车传动系统、小型精密传动设备、轻工机械的两轴连接场景中，专门用于补偿两轴安装过程中产生的径向偏移，解决安装对中误差带来的轴系附加载荷问题，避免轴端、轴承因为偏载出现过早磨损，在对安装空间有紧凑要求、传动载荷平稳的中小扭矩传动场景中适配性极强。它的核心功能是在输入轴与输出轴存在一定径向错位的工况下，依然能够稳定传递旋转扭矩，相比刚性联轴器，它不需要极高的安装对中精度，能大幅降低现场安装调试的难度，相比万向节联轴器，它的结构更加紧凑，径向尺寸更小，运转过程中附加的轴向载荷更低，不会对两端支撑轴承产生额外的轴向推力，非常适合安装空间局促的传动布局。整个联轴器采用三圆盘式结构设计思路，两端的两个圆盘分别通过键连接固定在输入轴和输出轴的轴端，圆盘端面开有垂直于轴线的径向凸榫，中间的浮动圆盘两侧加工有互相垂直的径向滑槽，分别与两端圆盘的凸榫配合，当两轴存在径向偏移时，中间圆盘会在运转过程中沿着两个垂直的滑槽方向做小幅滑动，自动补偿两轴的错位量，同时保持输入与输出的转速完全同步，不会出现传动比波动的问题。设计过程中特意将中间浮动盘的质心设置在两轴轴线的中点轨迹上，运转时中间盘的质心会围绕两轴中点做圆周轨迹运动，每旋转一周完成两次方向的滑动补偿，为了降低滑动接触面的磨损，滑槽与凸榫的配合面预留了合适的间隙，同时可以在接触面加装减磨垫片或者弹簧预紧结构，消除配合间隙带来的传动回程误差，减少运转过程中的冲击和齿隙噪音。外形尺寸方面，这款联轴器采用同轴式圆柱布局，整体最大外径根据传递扭矩的大小做了匹配设计，轴向总长度控制在紧凑范围内，两端的轴孔按照标准轴径系列设计，配合普通平键实现扭矩传递，安装时只需要将两端圆盘分别固定在对应轴端，装入中间浮动盘后即可完成装配，不需要额外的复杂调整，安装边界只需要预留出中间盘小幅径向滑动的空间即可，不需要额外的轴向窜动余量，整体结构没有易损的弹性元件，维护成本极低，在长期平稳运转的工况下使用寿命远高于弹性套柱销联轴器，非常适合汽车辅助传动系统、小型输送设备、精密仪器传动机构等对传动稳定性、安装紧凑性有要求的场景使用。
