涵道式管道推进风机结构设计

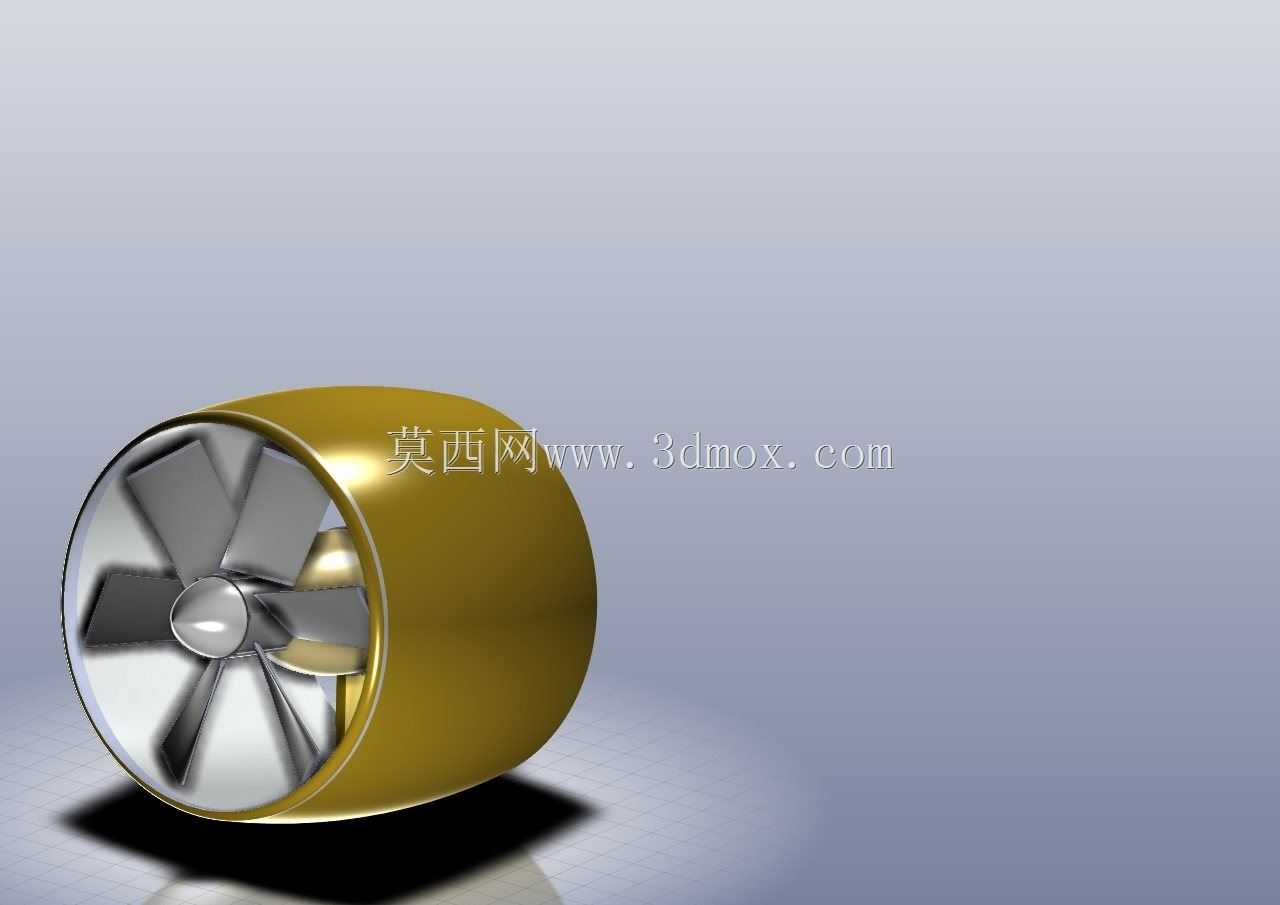

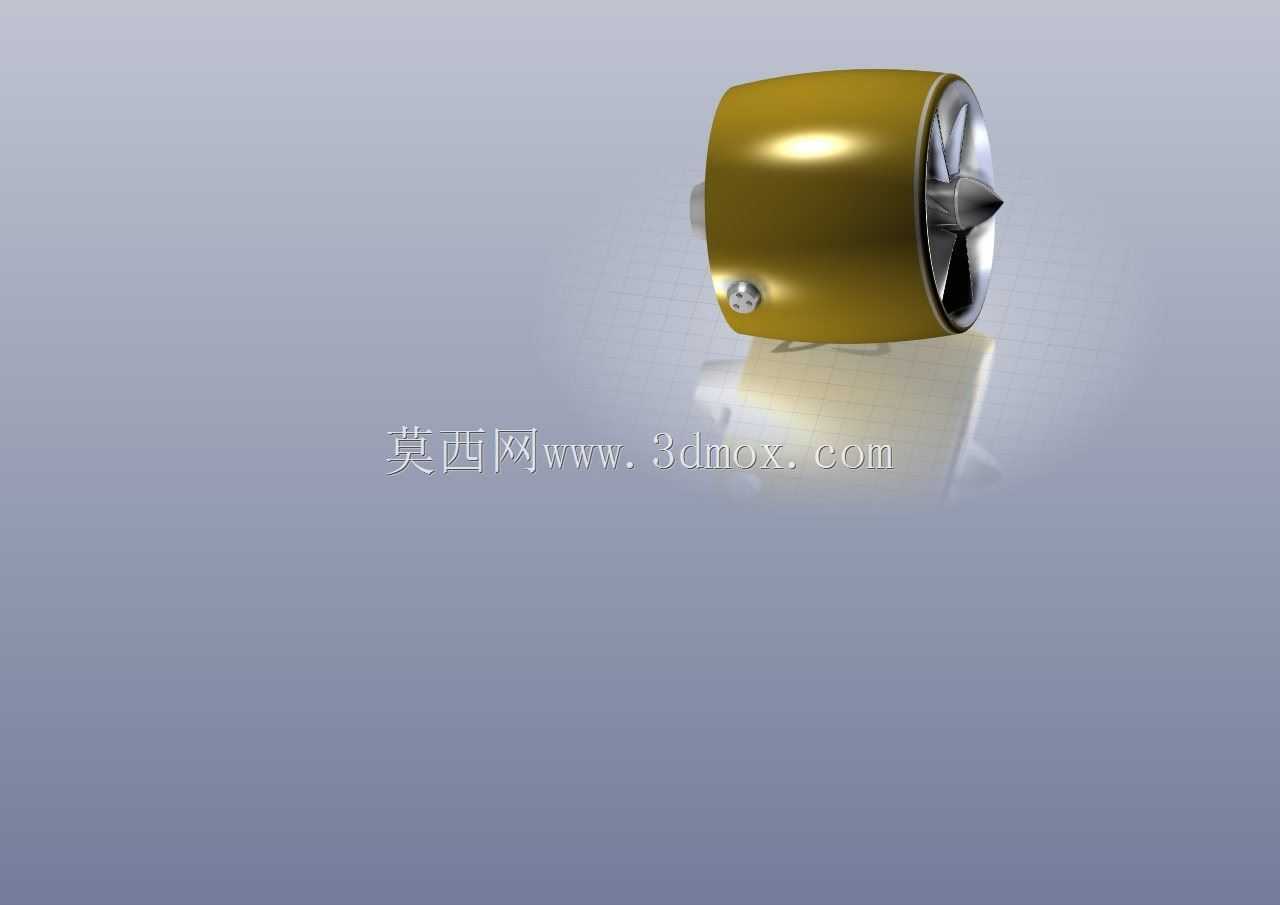

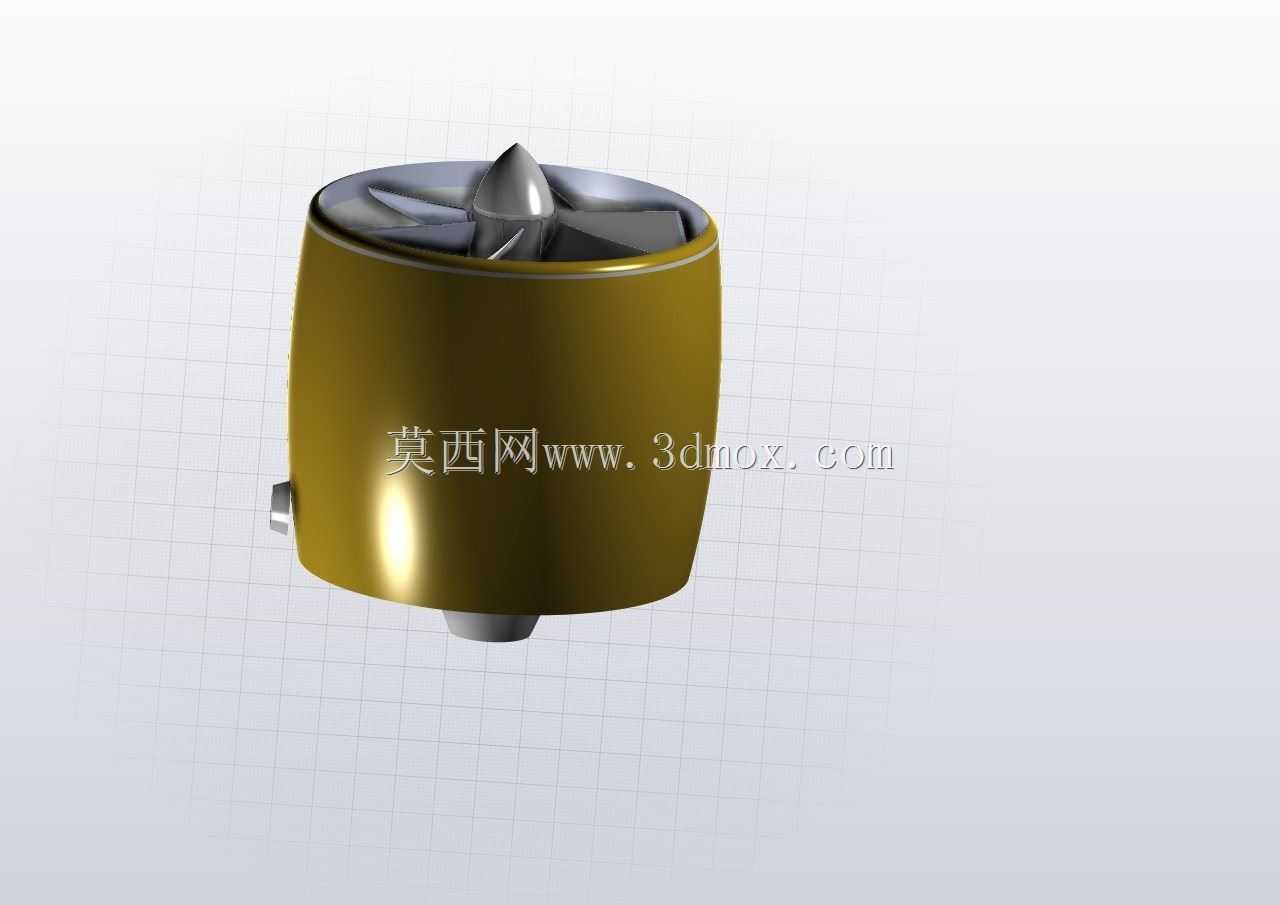

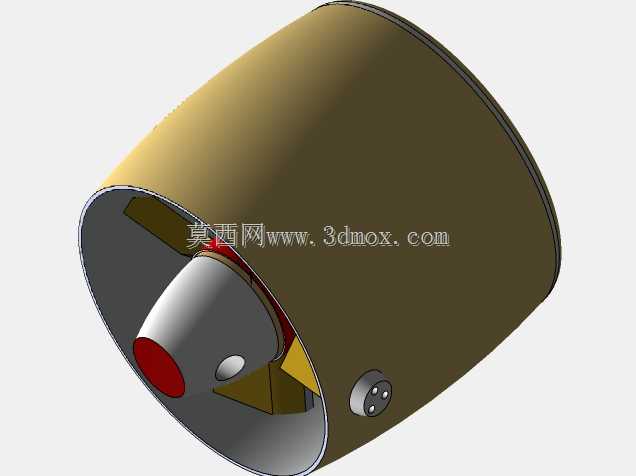

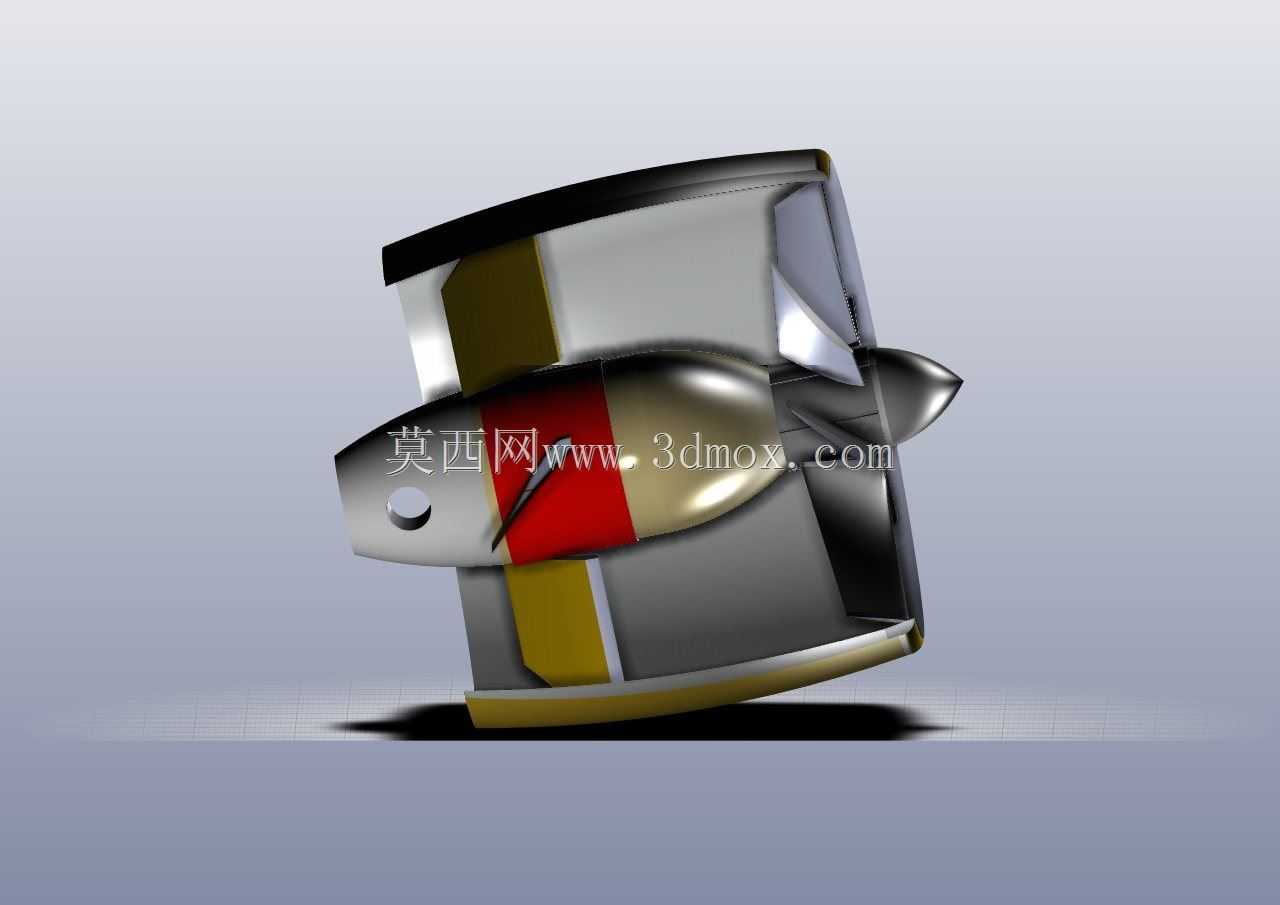

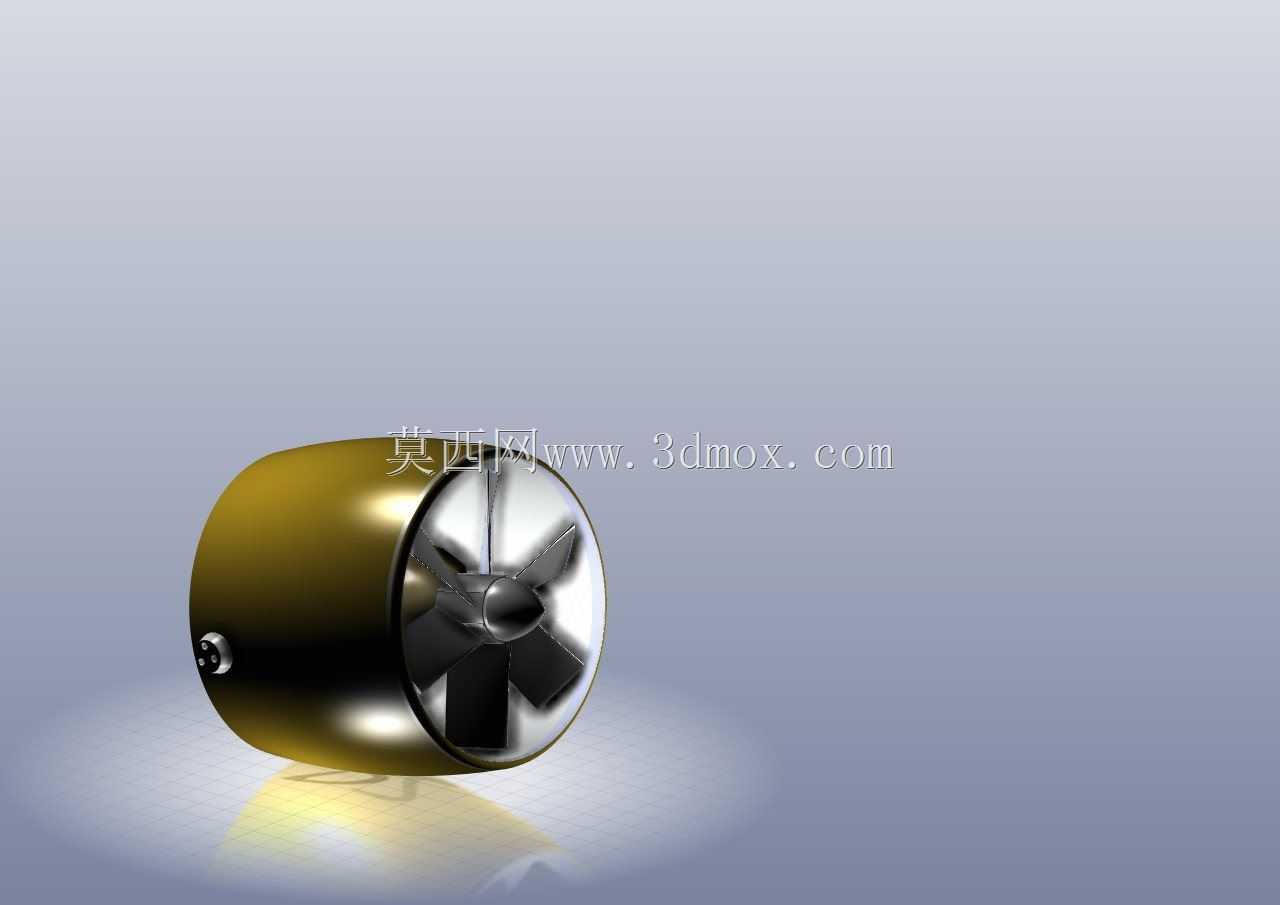

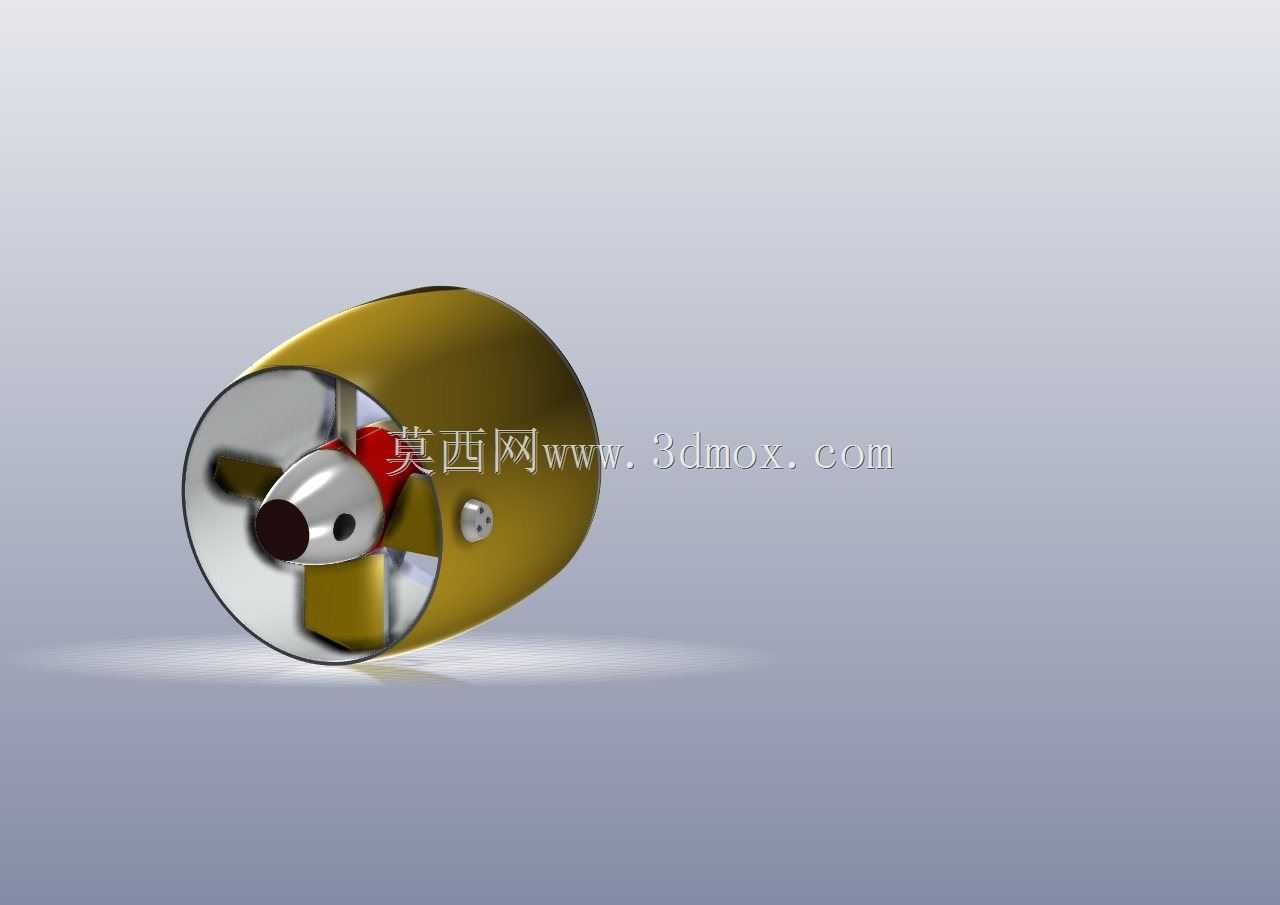

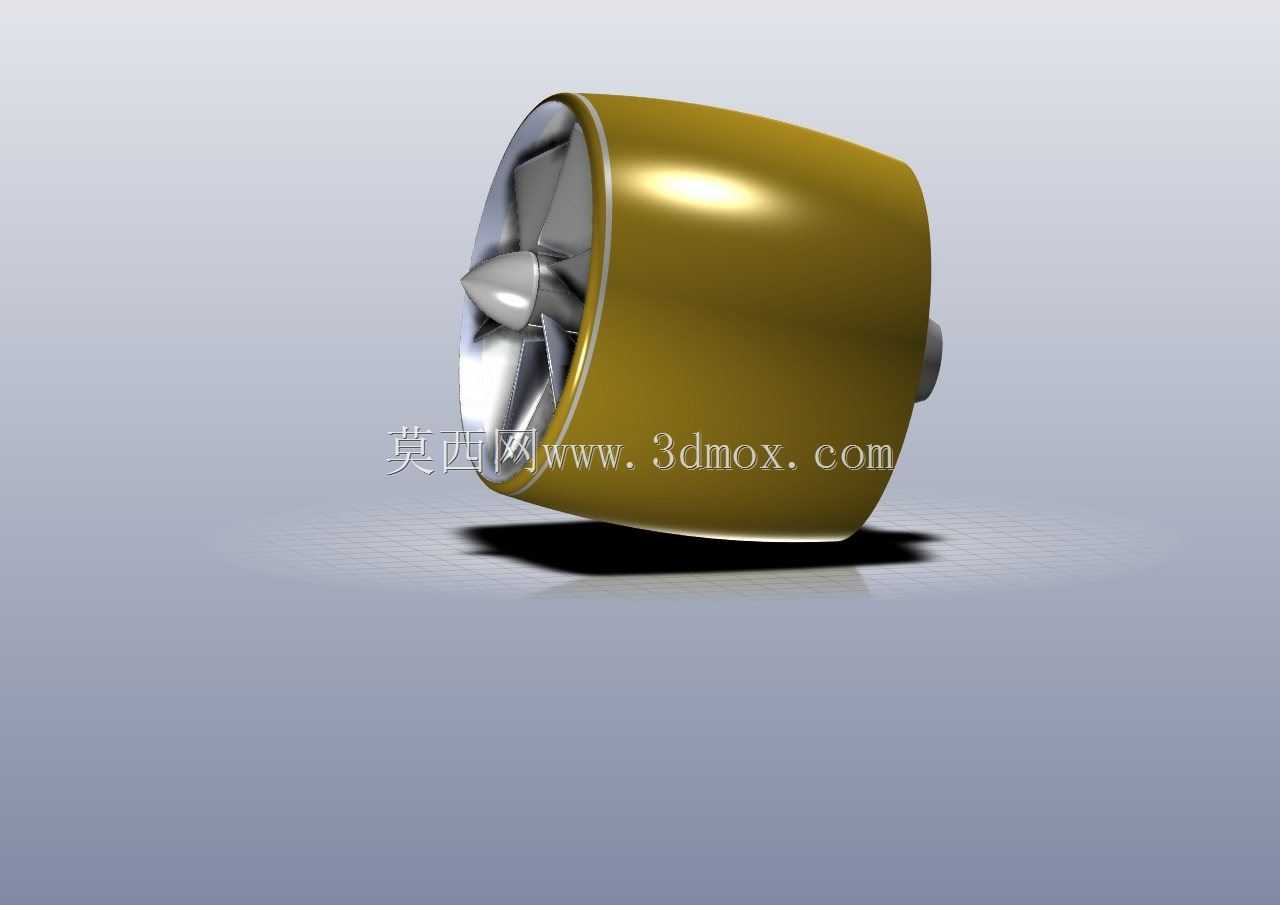

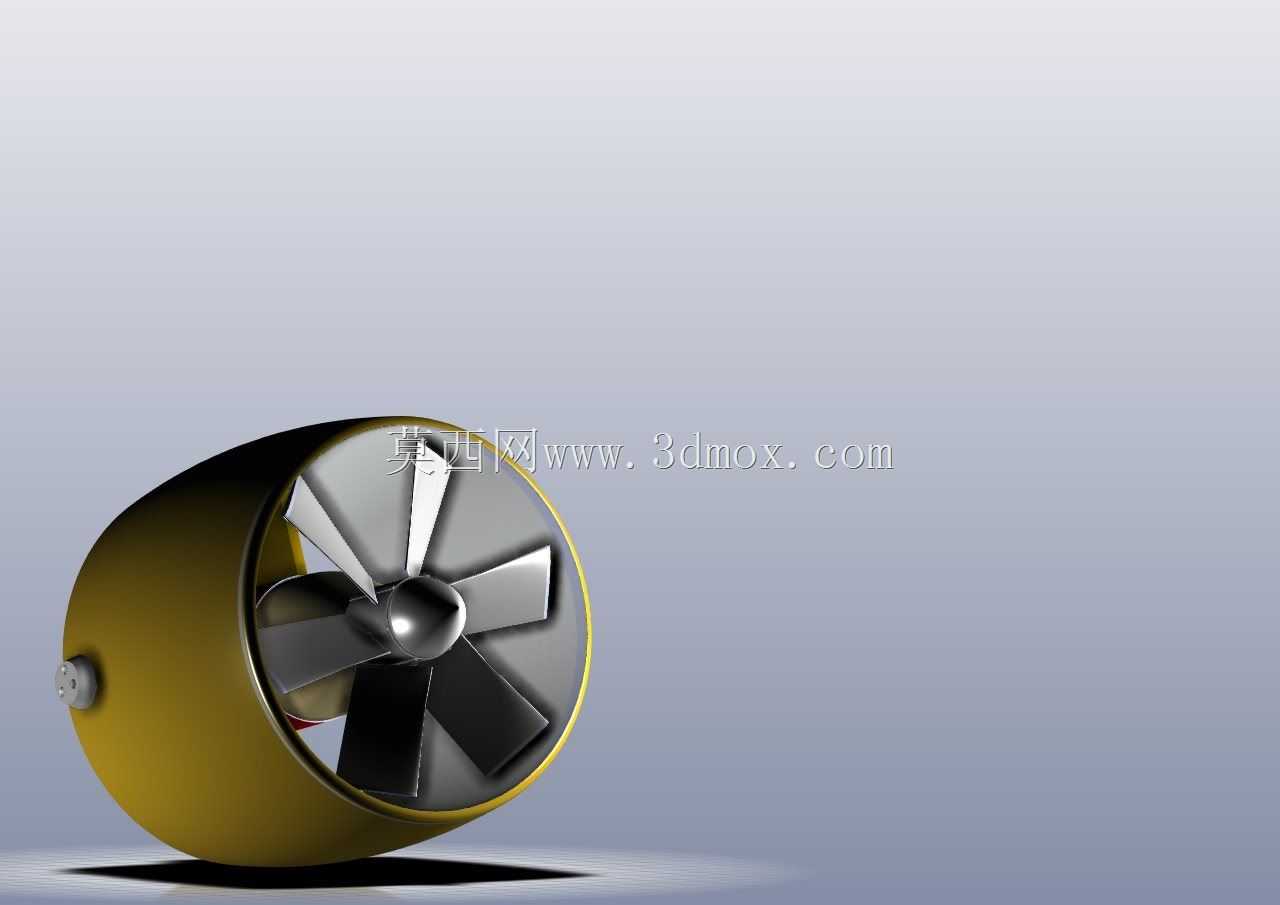

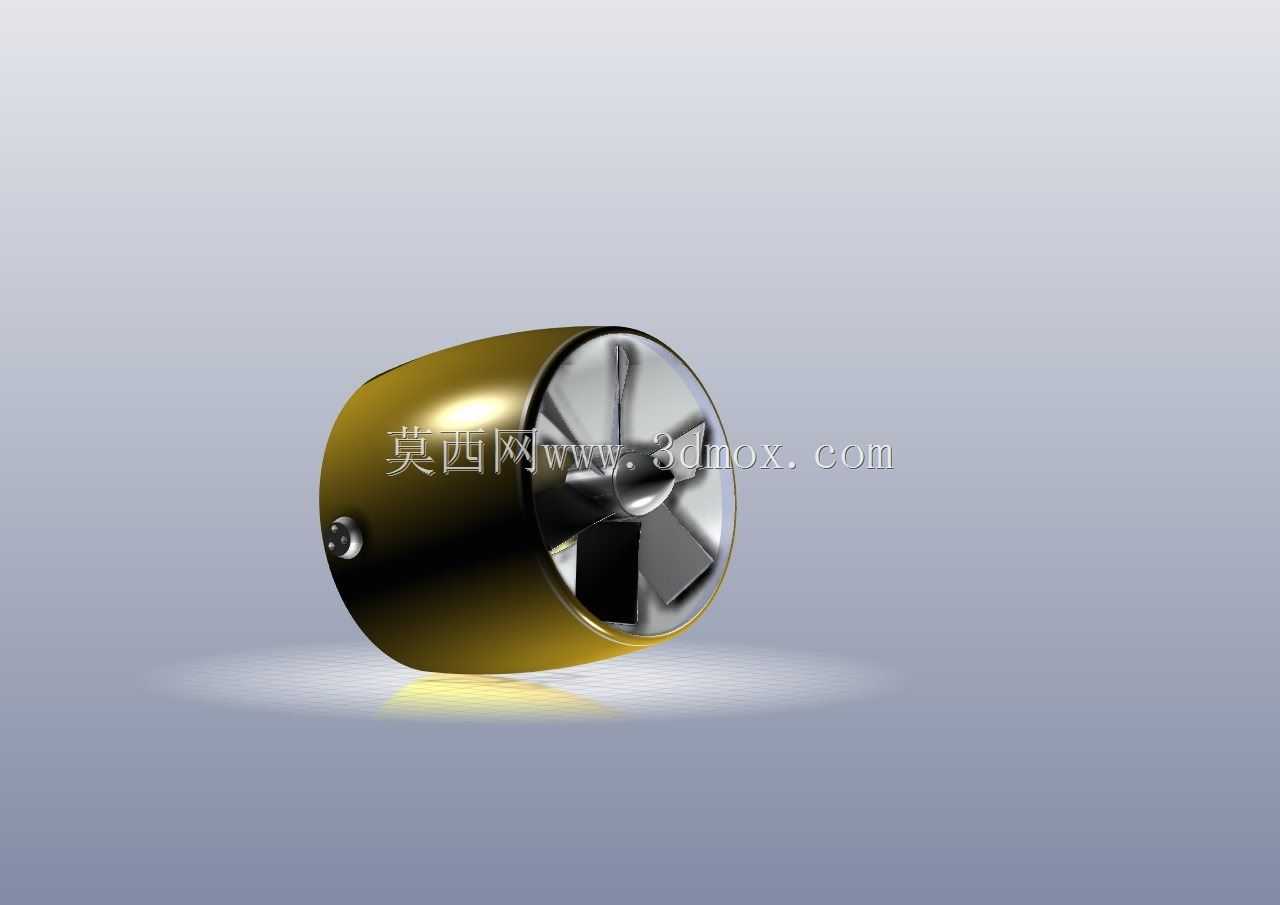

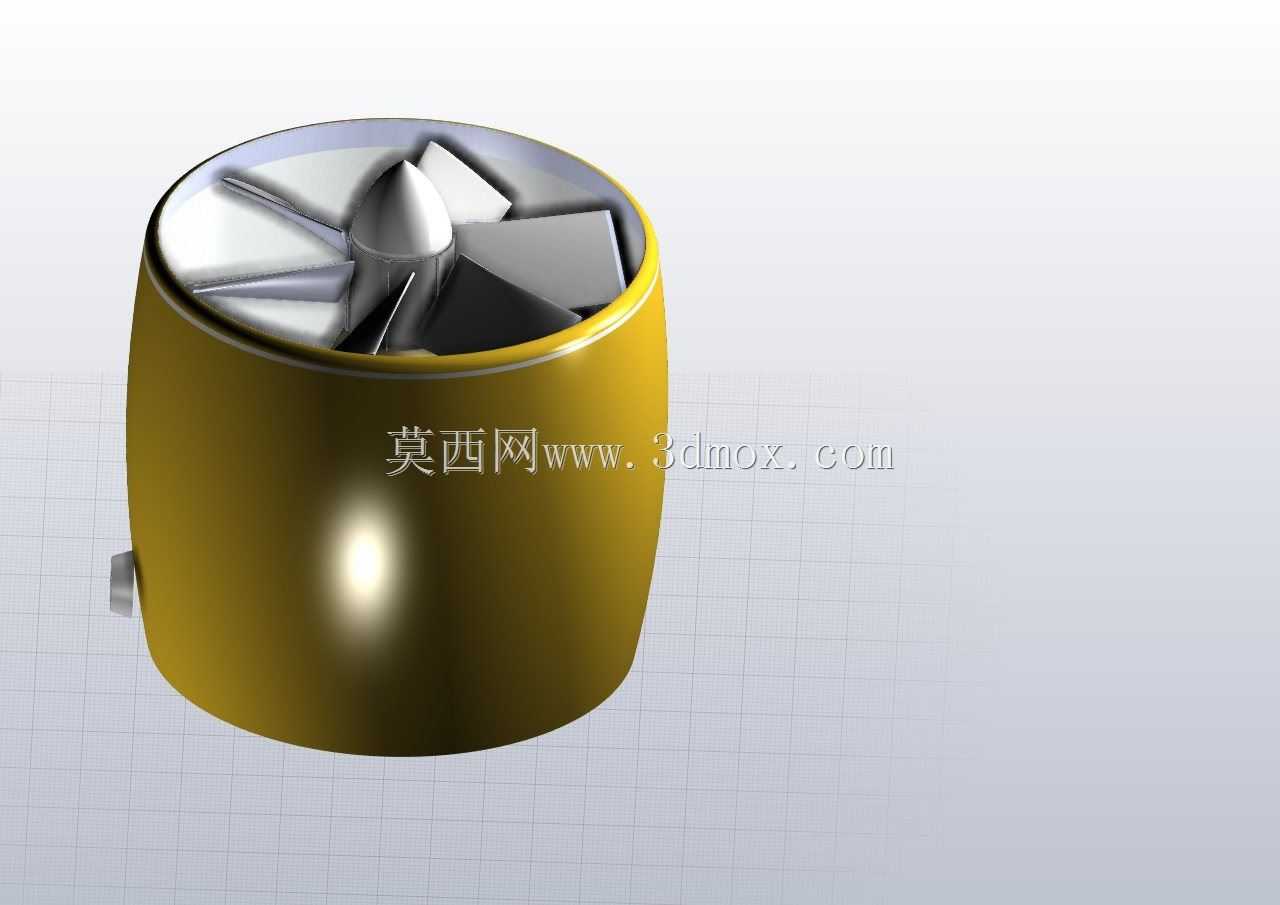

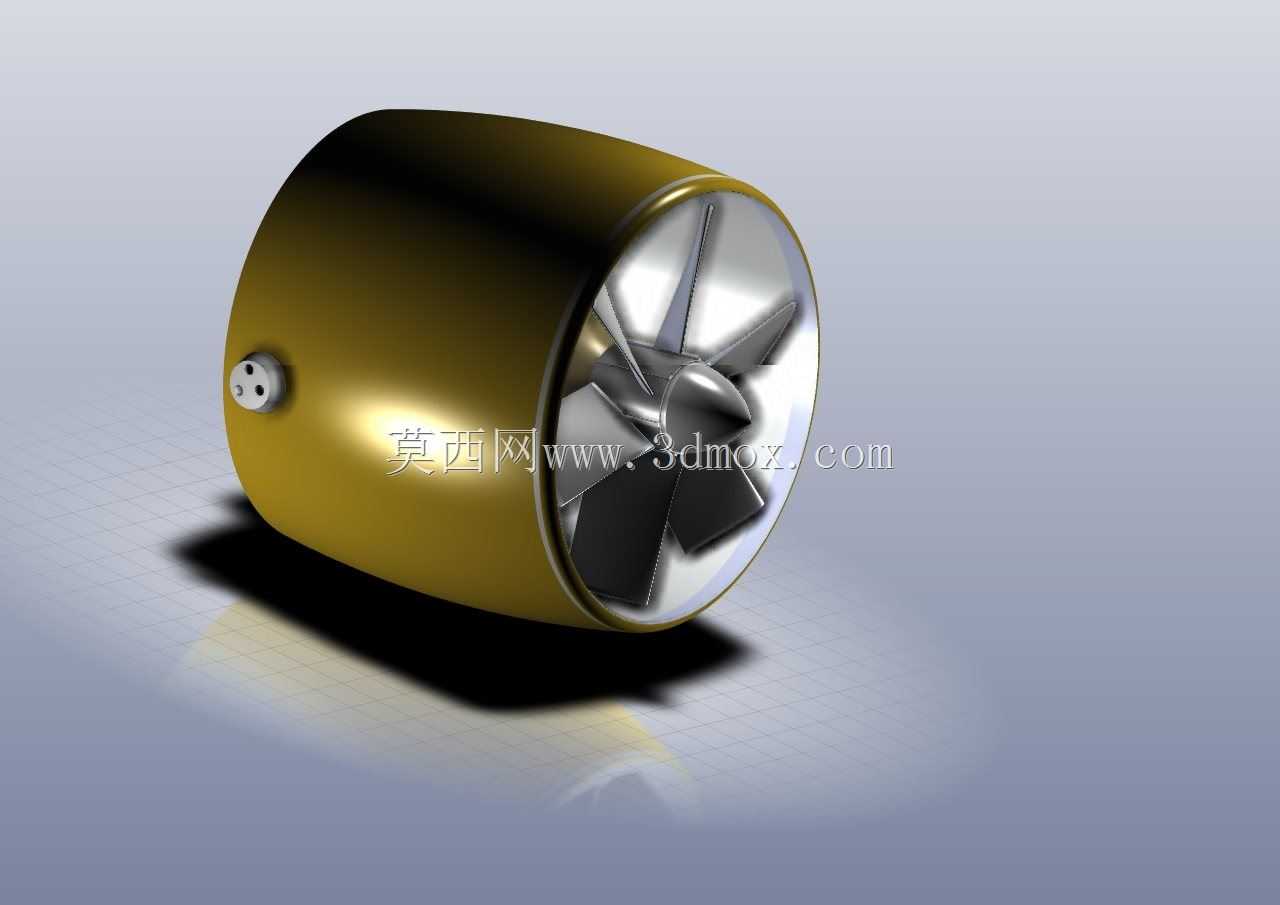

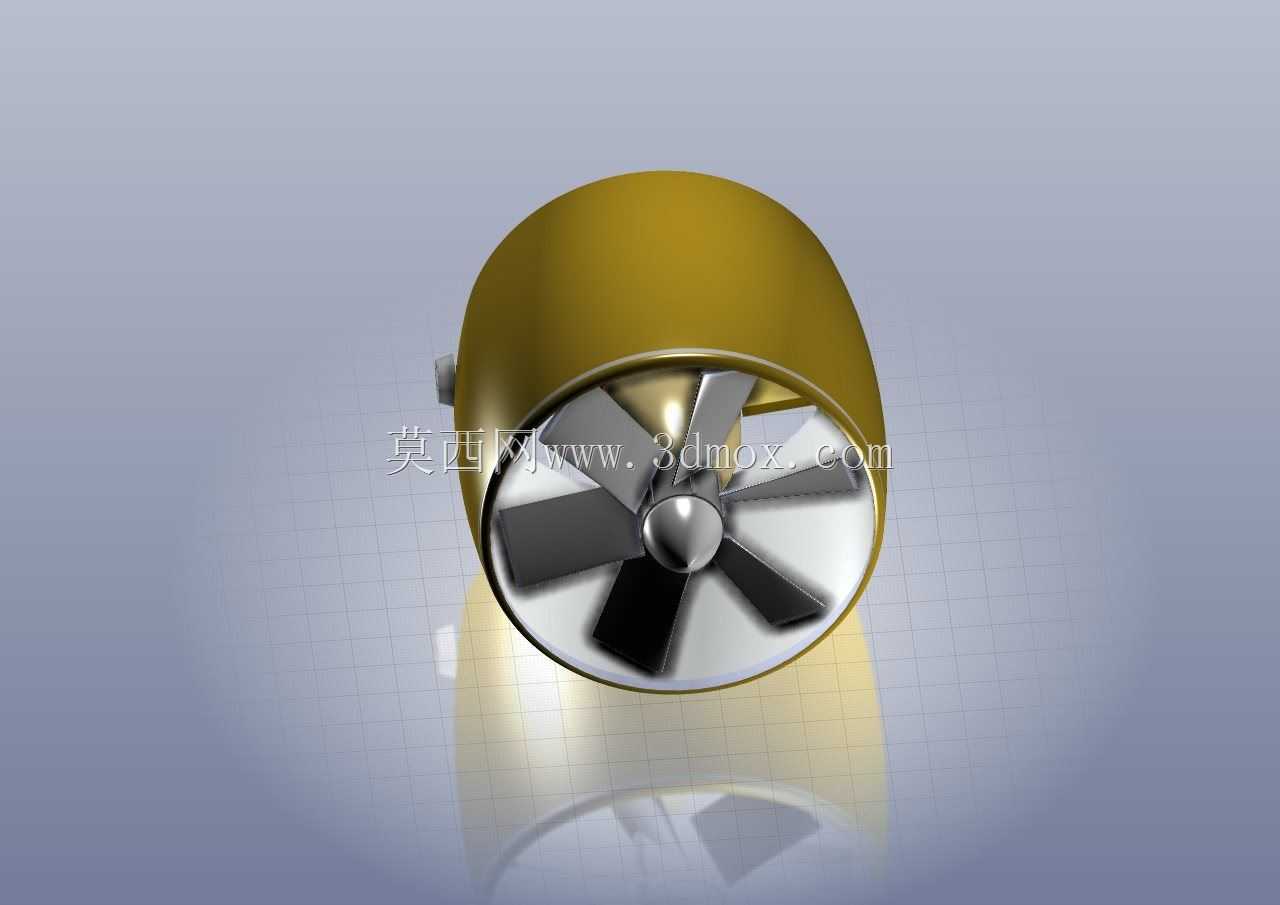

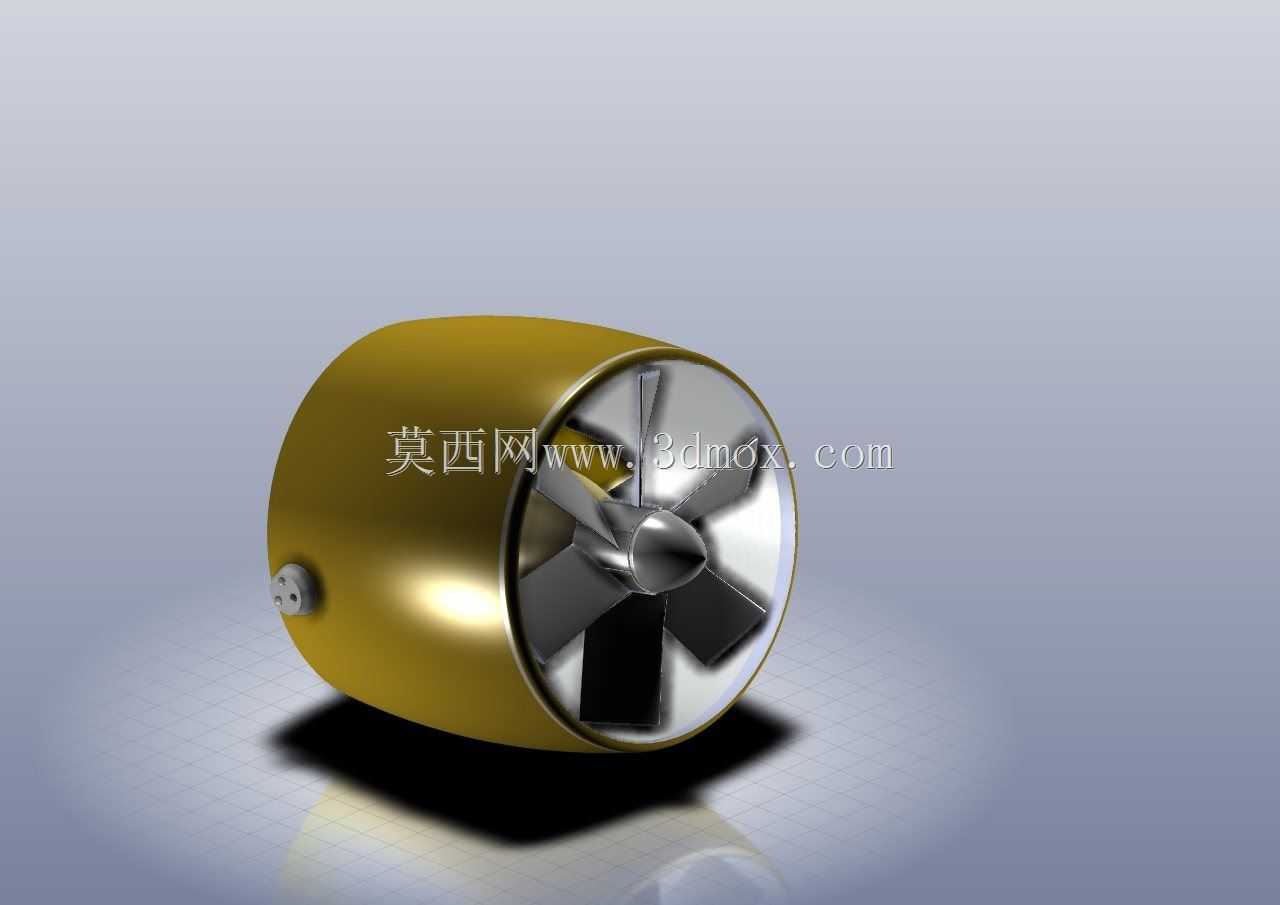

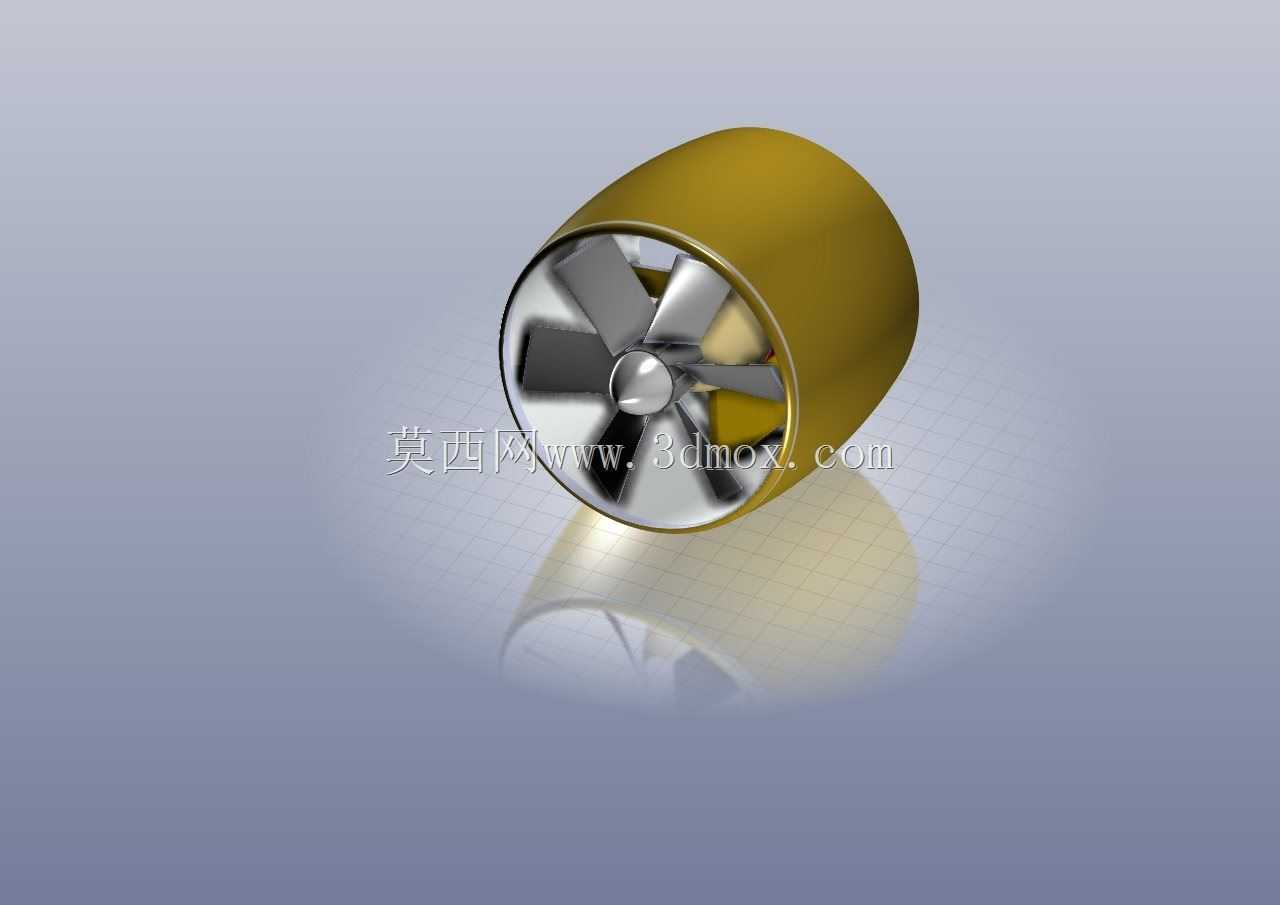

这款涵道式管道推进风机，是面向低空垂直起降载具、小型管道通风系统、特种气动推进场景开发的核心气动部件，区别于常规外露式轴流风机，其采用圆柱形金属护罩将螺旋桨完全包裹在管道内部，既能够对高速旋转的桨叶形成物理防护，避免异物卷入、人员误触带来的安全风险，也能通过涵道内壁的气动整流作用，大幅降低桨尖涡流带来的能量损耗，提升整体推进效率，同等桨径下的静推力表现较外露螺旋桨可提升25%以上，同时能有效削弱桨叶旋转产生的气动噪音，适配对噪音控制有要求的应用场景。在实际应用层面，该结构既可以作为小型垂直起降无人机、单人电动飞行器的倾转推进单元，通过调整安装角度实现垂直升力与水平推力的切换，满足倾转旋翼类载具的动力需求；也可作为工业管道系统的增压送风单元，安装在狭长通风管道内部，为密闭空间的空气置换、烟气排出提供稳定风压，适配地下管廊、船舶舱室、小型设备散热风道的通风需求。从设计思路来看，该产品的气动布局经过多轮迭代优化，前端采用流线型整流帽结构，能够引导来流平顺进入桨叶做功区域，避免入口处气流分离造成的效率损失；桨叶采用翼型截面设计，扭转角度沿径向渐变，匹配不同半径位置的线速度差，保证整个桨盘平面的气流做功均匀；外部涵道采用等直径圆柱段加尾部微扩的结构设计，既能够约束桨尖涡流的发展，也能对桨后流出的高速气流进行减速扩压，进一步提升推力转化效率。在安装边界层面，该风机整体为回转体结构，最大外径为涵道外壁直径，整体长度与涵道轴向长度匹配，安装时可通过涵道外壁预留的固定凸耳与载具或管道内壁连接，无需额外设计复杂的桨叶防护结构，安装接口简洁，适配多种安装场景；涵道内壁与桨叶尖端预留了极小的安全间隙，既避免旋转过程中桨叶与涵道壁发生剐蹭，也能最大程度抑制桨尖泄露流的产生，保证气动效率的充分发挥。整体结构采用一体化集成设计，将桨叶、整流罩、涵道壳体、尾部安装接口整合为统一模块，后期维护时可整体拆装更换，降低运维难度，同时金属质感的外观设计也能满足外露安装场景的视觉适配需求，兼顾实用性能与外观表现。
