汽车传动系统用十字轴式万向联轴器结构

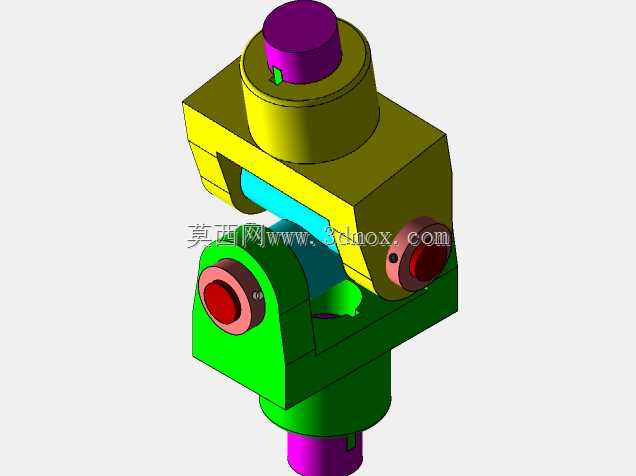

在前置后驱车型的底盘传动布局中，这类万向联轴器常布置在变速器输出端与驱动桥主减速器输入轴之间，用来补偿车辆行驶过程中悬架跳动带来的轴间夹角变化、安装误差带来的同轴度偏差，避免硬连接状态下轴系因附加弯矩出现的疲劳断裂、轴承异常磨损问题。不同于刚性联轴器仅能传递同轴扭矩的特性，该挠性结构可在两轴存在30°以内夹角的工况下稳定传递动力，不会因为轴系相对偏摆出现传动卡滞。从结构设计逻辑来看，整个组件分为上下两个叉形接头、中间十字传动销、轴端定位压盖几个核心部分，上下叉头分别对应连接输入、输出轴，轴端采用圆柱轴伸配合径向销孔的连接形式，安装时可直接插入对应轴座后穿入定位销完成周向固定，不需要额外加工复杂的法兰连接面，适配小扭矩乘用车的传动空间需求。设计过程中特意将十字销的转动副做了等强度校核，两个垂直方向的转动轴颈直径保持一致，保证不同偏角方向下的承载能力均匀，避免单侧轴颈应力集中出现早期磨损；叉形接头的耳部做了圆弧过渡处理，既减少了大角度摆动时的结构干涉，也能降低应力集中系数，提升交变载荷下的结构寿命。从安装边界来看，该结构整体轴向尺寸紧凑，径向最大轮廓不超过叉头的外圆尺寸，安装时不需要预留过大的周边避让空间，适合底盘下方布置空间局促的场景；上下轴伸的同轴度在零偏角状态下控制在0.05mm以内，保证高速转动时的动平衡性能，减少传动过程中的振动噪声。实际使用中，十字销与叉头的配合面预留了润滑脂存储间隙，可在保养时加注润滑脂降低转动摩擦，不需要频繁拆解维护；轴端的压盖通过螺栓固定在叉头端部，限制十字销的轴向窜动，避免大扭矩传动时十字销脱出引发传动失效。在非道路车辆、小型工业设备的传动轴系中，这类结构也可根据扭矩需求缩放尺寸后使用，只要调整十字销的轴颈直径、叉头的壁厚，就能适配不同的传递扭矩范围，不需要改动整体的铰接传动逻辑。建模过程中对转动副的配合间隙做了还原，可直接用于装配模拟、运动干涉检查，验证不同轴间夹角下的摆动范围，提前排查实车装配时可能出现的结构碰擦问题，给后续的底盘布置、零部件选型提供直观的三维参考。
