三脚架支撑式便携侦察雷达结构设计

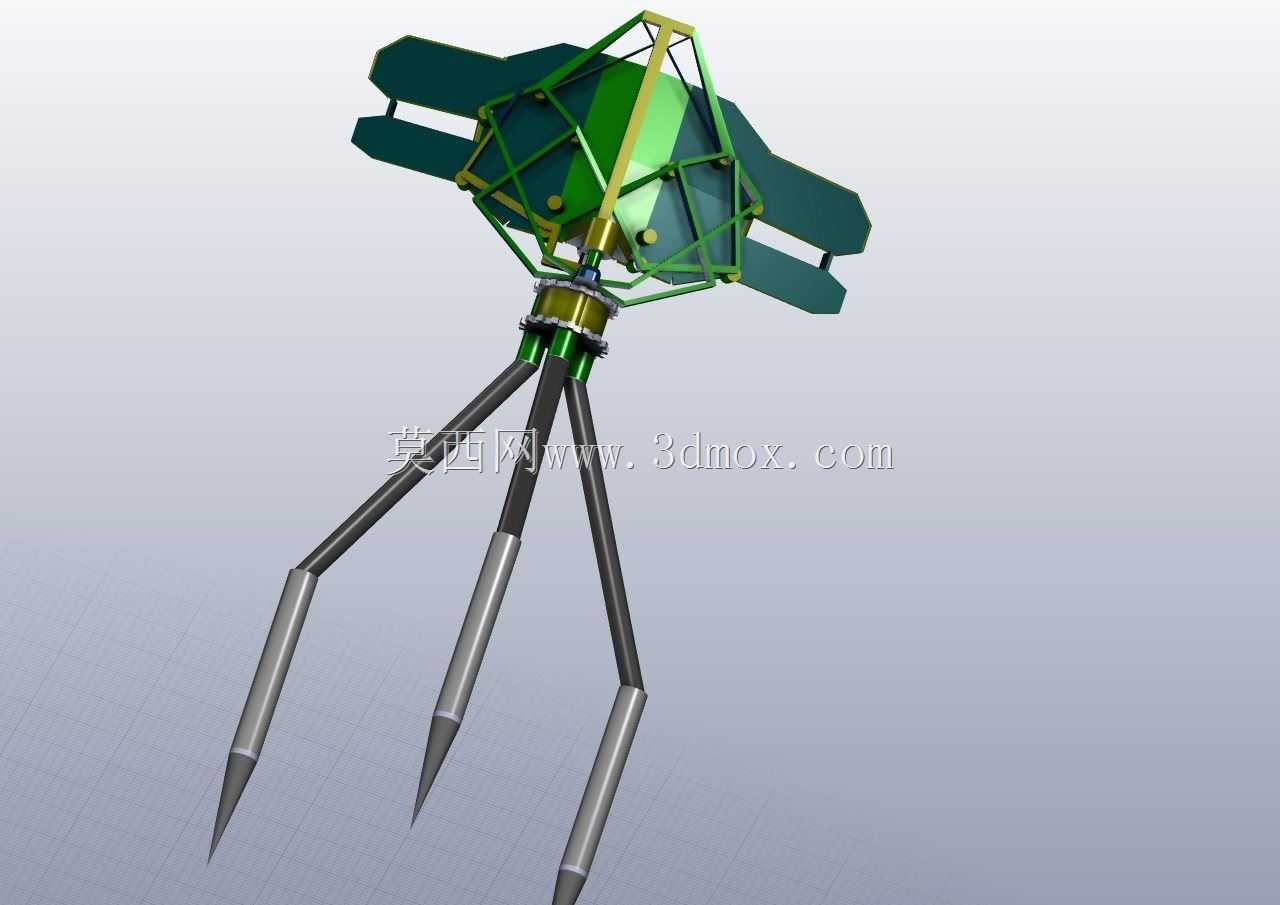

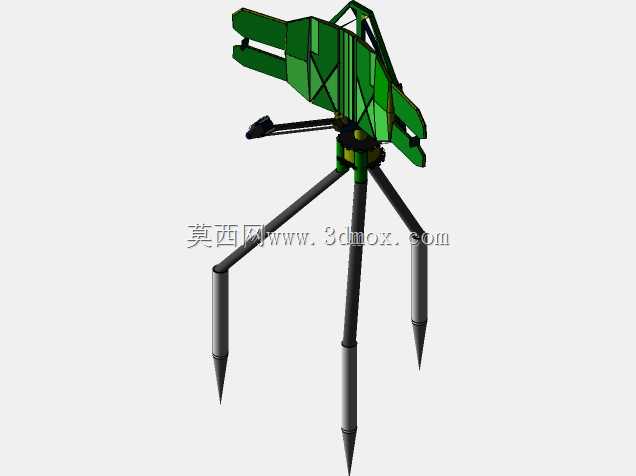

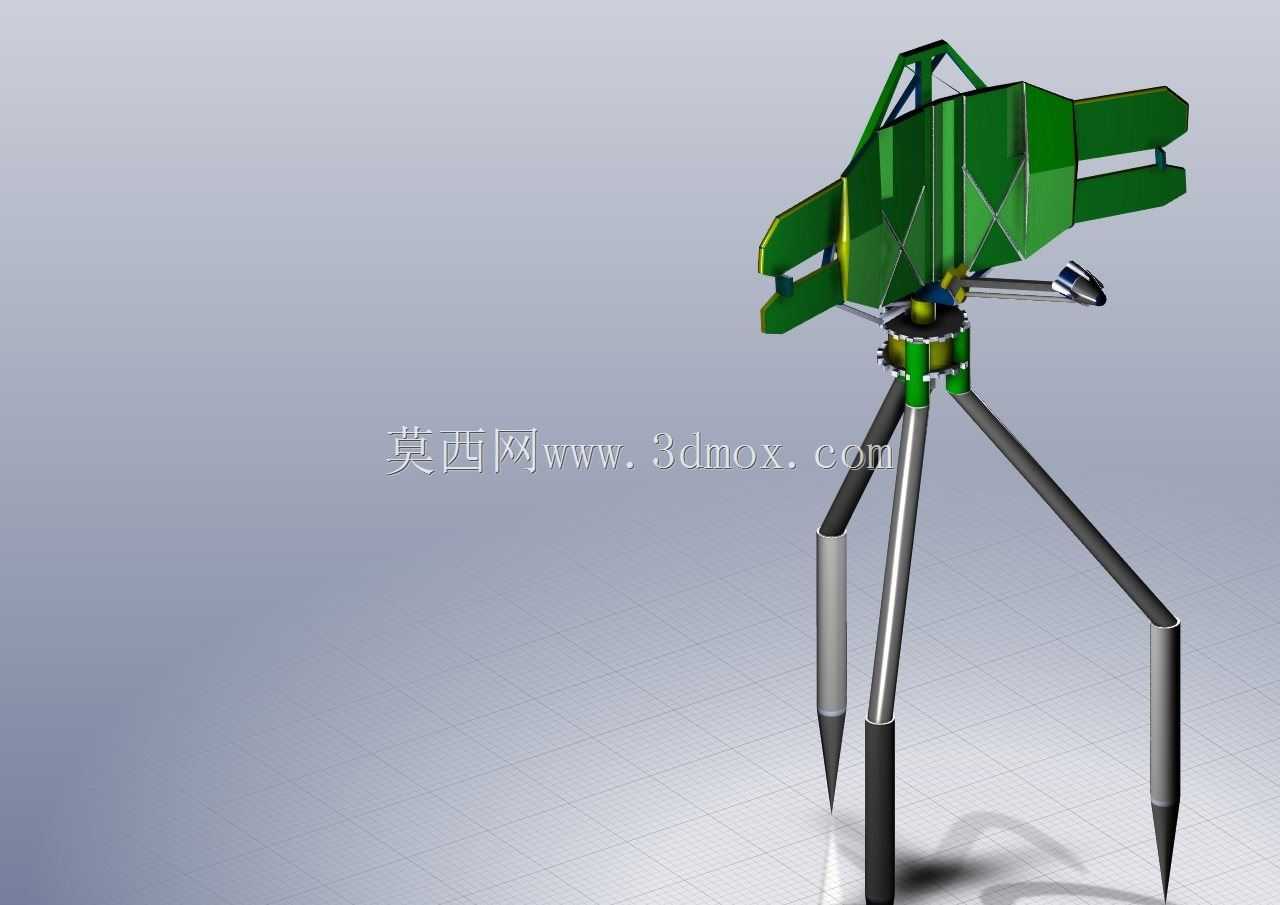

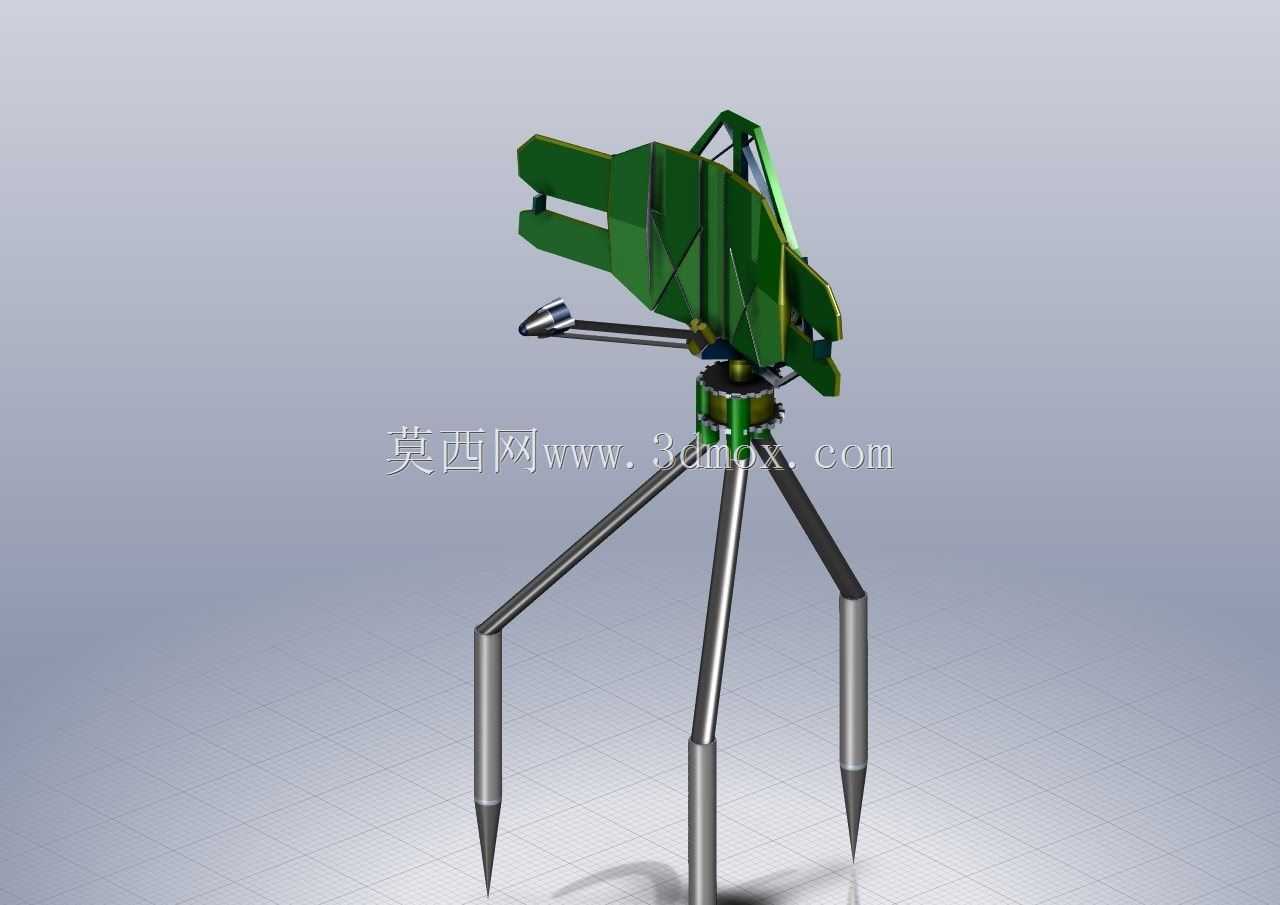

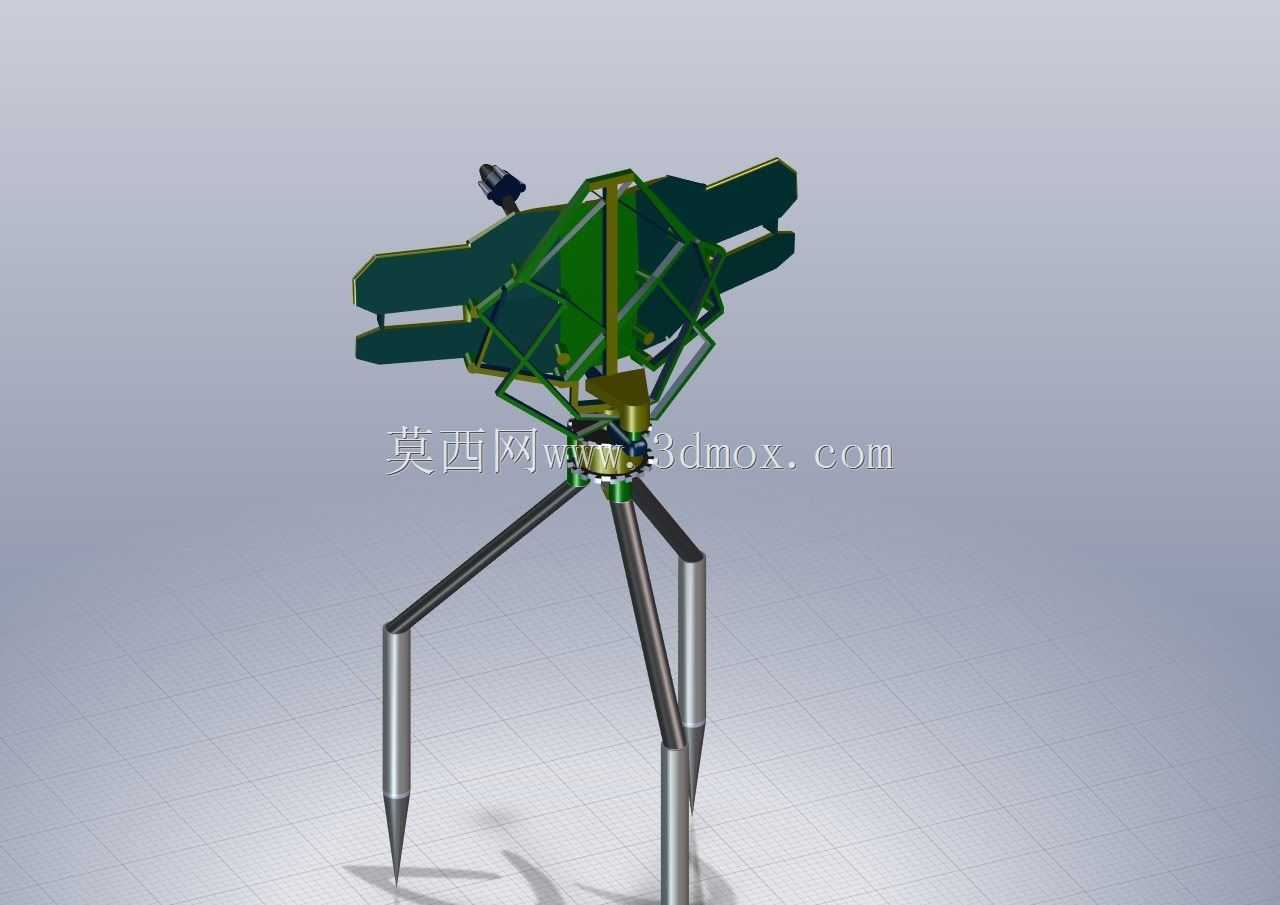

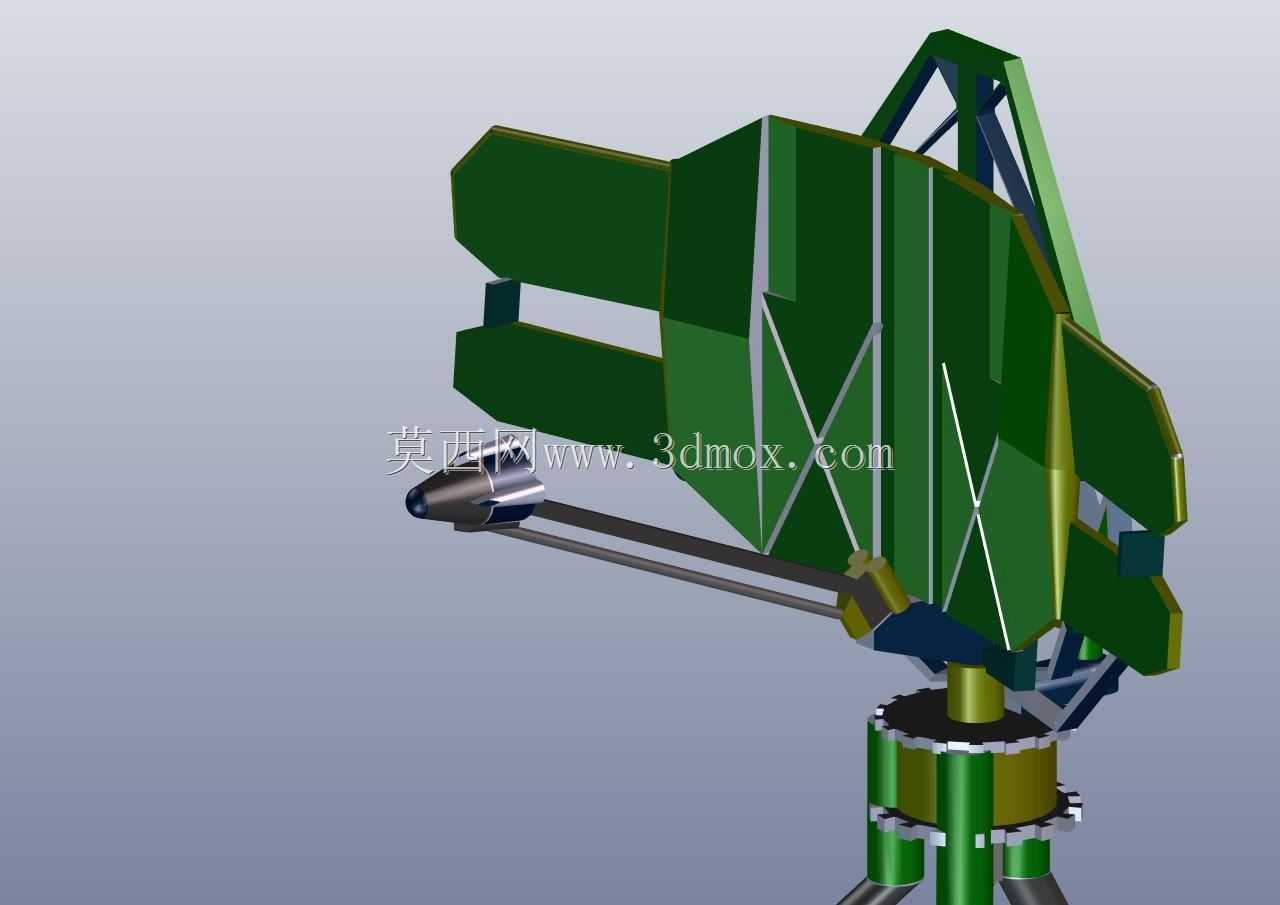

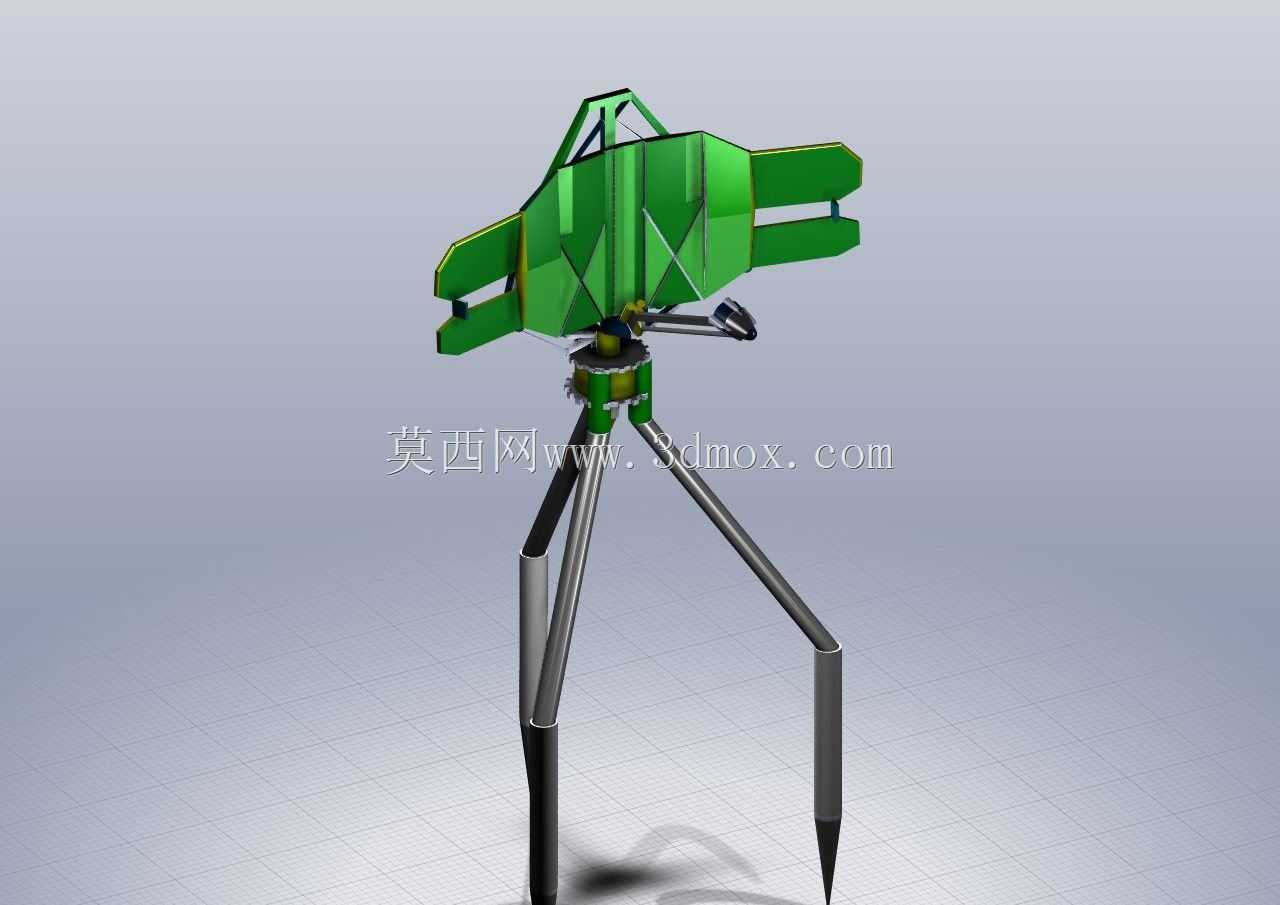

这款便携雷达采用三脚架展开式支撑结构，核心设计目标是满足前线班组、边防巡逻分队的快速部署需求，整套结构在收拢状态下可由单兵背负携行，展开作业时无需额外辅助安装工具，单名操作人员可在短时间内完成架设、调平与开机流程。从结构设计逻辑来看，天线主体采用多面体棱边造型，外壳做了轻量化减重处理，内部预留了射频收发模块、信号处理板卡的安装腔体，棱边结构既可以提升外壳结构刚度，降低野外磕碰带来的形变风险，也能在一定程度上减少雷达反射截面积，适配前沿隐蔽作业的需求。支撑腿部分采用分段式伸缩结构，每根支腿末端设计有锥形插脚，作业时可直接插入松软泥土、砂石地面，配合支腿中部的锁止机构，可在坡度不超过25度的起伏地形上完成设备调平，支腿与主机连接的回转座集成了方位俯仰调节机构，操作人员可手动调整天线的探测朝向，覆盖水平360度、俯仰-15度到45度的探测范围，满足前沿区域对低空慢速目标、地面移动人员与车辆的探测需求。在安装边界设计上，整套设备展开后支腿最大跨距约为1.2米，主机中心高度可在1.1米到1.6米之间调节，收拢状态下整体长度不超过0.8米，可适配通用单兵装具的携行尺寸。结构细节上，主机与支架的连接部位设计有快拆锁扣，运输状态下可将主机与三脚架拆分收纳，降低单部件携行重量，天线外壳的拼接缝隙处预留了密封胶条安装槽，可满足野外作业时的防雨、防尘要求，适配复杂气象环境下的长期值守需求。不同于固定阵地的大型雷达设备，这款便携雷达的结构设计全程围绕“快展、快收、易携行”的核心需求展开，所有调节部件均采用大尺寸防滑旋钮设计，操作人员佩戴防寒手套、战术手套时也可完成所有操作，无需额外辅助工具；支腿部分采用高强度铝合金材质，在保证结构强度的前提下尽可能降低自重，锥形插脚部位做了硬化处理，可应对碎石、冻土等硬质地面的插装需求，避免插脚弯折变形。回转座部位设计有阻尼调节结构，调整天线朝向时可实现任意角度悬停，无需额外锁止步骤，提升作业时的操作效率。设备侧面预留了手持终端的连接接口，操作人员可在距离设备3米范围内通过有线终端查看探测数据，无需长期值守在雷达旁，降低前沿作业时的暴露风险。
