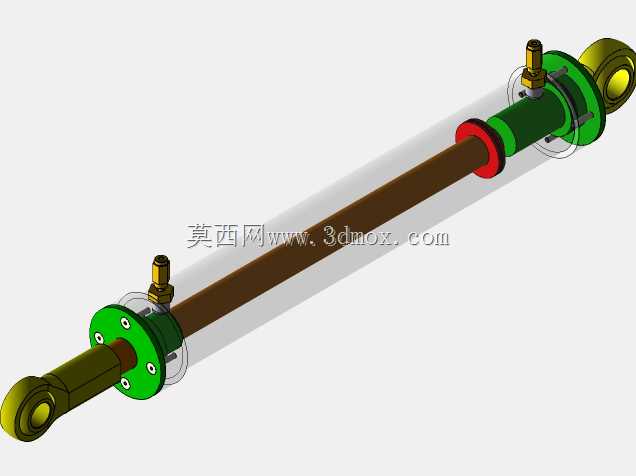

双耳环铰接式液压油缸总成结构设计

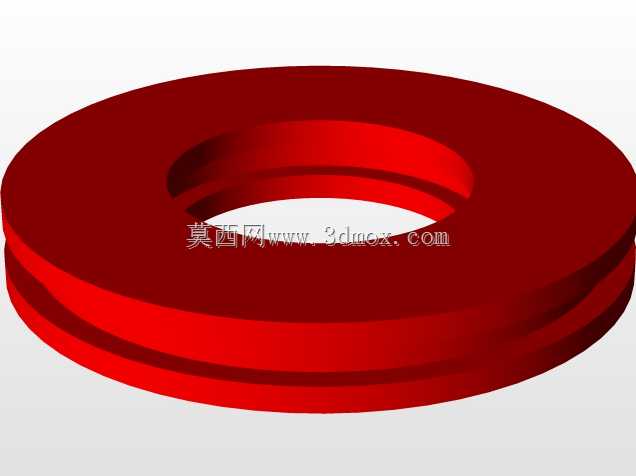

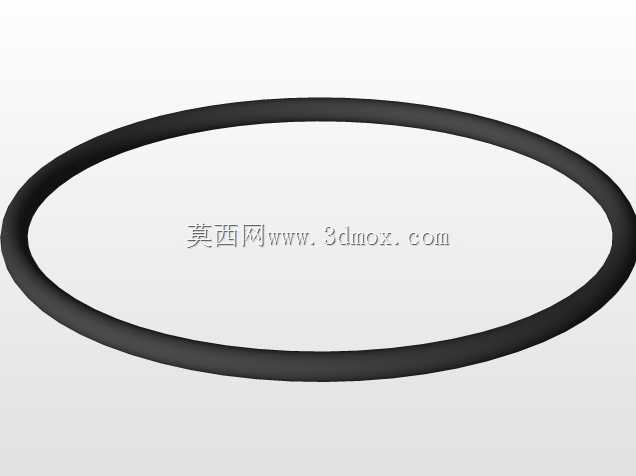

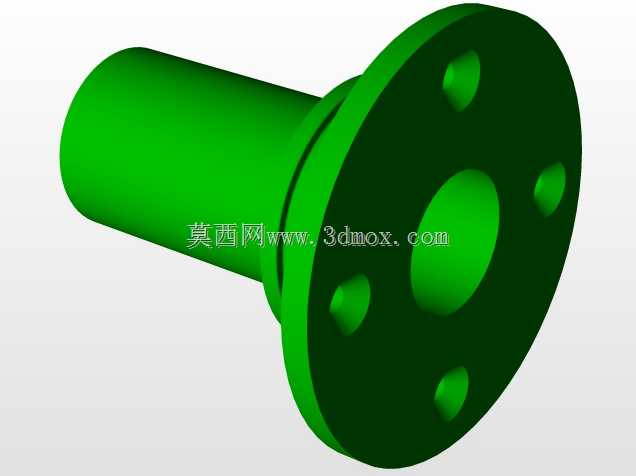

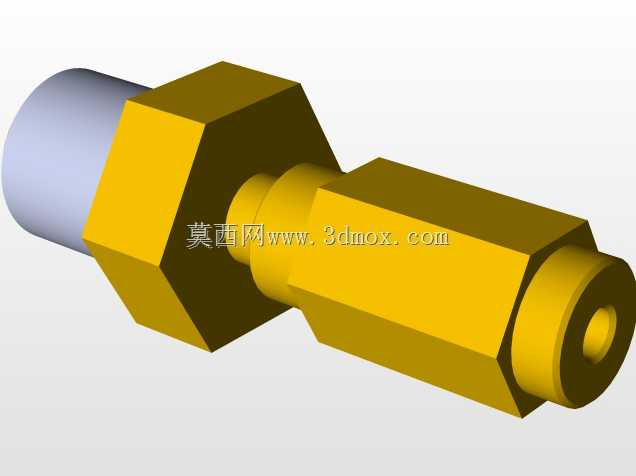

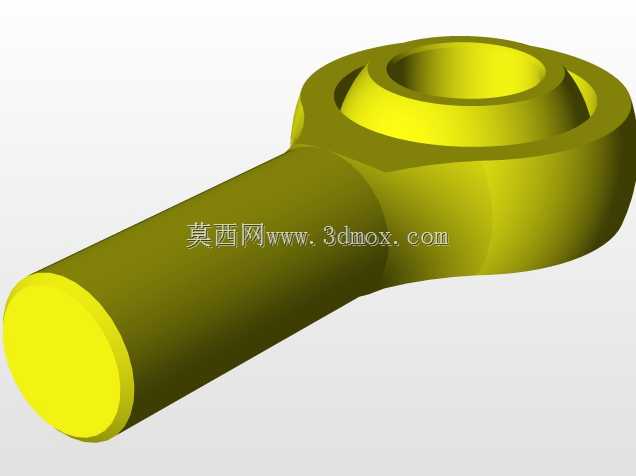

该液压油缸作为液压系统的核心直线执行元件，广泛应用于工程机械举升机构、工业自动化生产线推拉工位、重型装备姿态调整单元、物流设备升降系统、农业机械作业臂驱动等场景，能够将液压系统的压力能稳定转换为往复直线机械能，为负载提供可控的大推力直线动作输出，适配需要长行程平稳推拉、重载位置保持、动作速度可调节的各类工业作业需求。从功能特性来看，这款油缸采用双耳环铰接式安装结构，两端的铰接耳环内置关节轴承配合位，可在安装后补偿一定范围内的安装角度偏差，避免活塞杆受侧向偏载导致的密封件偏磨、杆体拉伤问题，有效提升元件在复杂安装工况下的使用寿命。缸体侧部预留标准液压油口，可直接适配常规液压管路接头，油道内部做了平滑过渡处理，能够降低液压油流动时的压力损失，减少系统发热。活塞杆表面做了硬化耐磨处理，搭配多级组合密封结构，既可以防止高压液压油内泄外漏，也能阻挡外界粉尘、水汽进入缸体内部，维持液压油清洁度，保障系统长期运行稳定性。在设计思路上，这款油缸遵循紧凑化、易维护的设计原则，缸筒与端盖采用法兰螺栓连接结构，无需专用工具即可完成拆解，方便后期更换密封件、检修内部活塞组件；活塞与活塞杆采用刚性连接配合，设置了双向缓冲结构，在活塞杆伸出、缩回至行程末端时，能够通过节流缓冲降低活塞对端盖的机械冲击，减少动作噪音，避免结构件受冲击疲劳损坏。从安装边界来看，该油缸整体为同轴圆柱式布局，径向最大轮廓尺寸为缸筒法兰外径，安装时需预留足够的径向操作空间用于管路连接与螺栓紧固，轴向尺寸随活塞杆伸缩行程动态变化，选型时需结合设备安装位的最大、最小轴向间距确认行程匹配度，两端铰接孔的中心距为安装基准尺寸，可直接与设备上的铰接支座配合安装，无需额外制作过渡连接结构。油缸整体结构简洁，没有冗余的外置结构，可直接集成到各类液压驱动系统中，既可以单独作为直线执行单元使用，也可以多组组合搭配完成多自由度的动作驱动，适配不同负载等级的推力输出需求，在额定工作压力范围内可实现平稳的启停与速度调节，满足不同工况下的动作精度要求。
