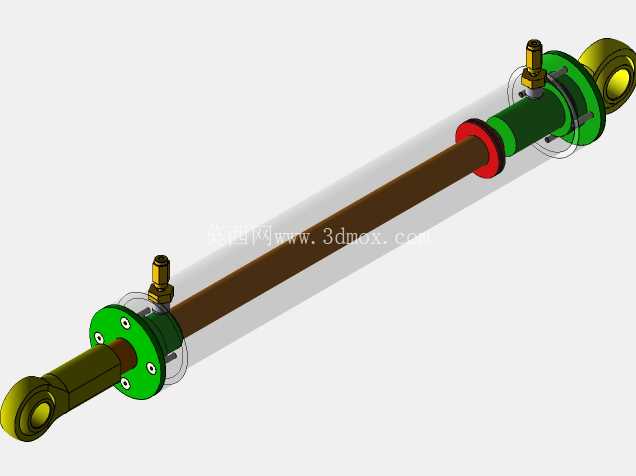

双耳环铰接式长行程液压执行油缸

　　在各类需要直线往复动力输出的工业场景里，这类双耳环结构的长行程液压缸是液压传动回路里的核心执行部件，常见于工程机械的工作装置驱动、冶金设备的工位推送、压铸周边设备的模腔锁紧、物流输送线的重载举升环节，区别于法兰安装、脚座安装的刚性固定油缸，两端铰接的结构形式可以抵消安装面的同轴度误差，适配设备运行过程中构件摆动带来的角度偏移，避免活塞杆承受额外径向力导致密封件偏磨、杆体拉伤的问题。

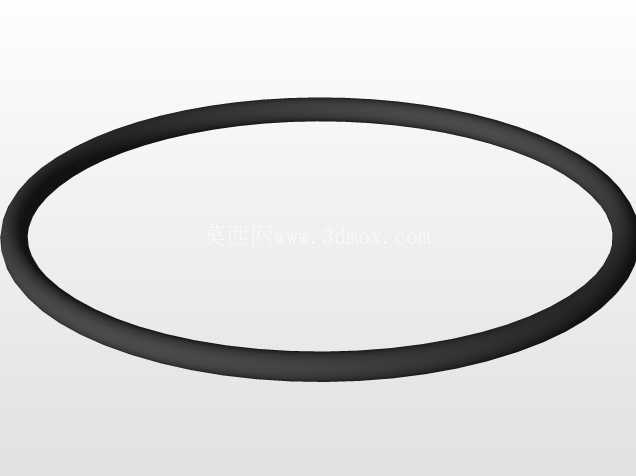

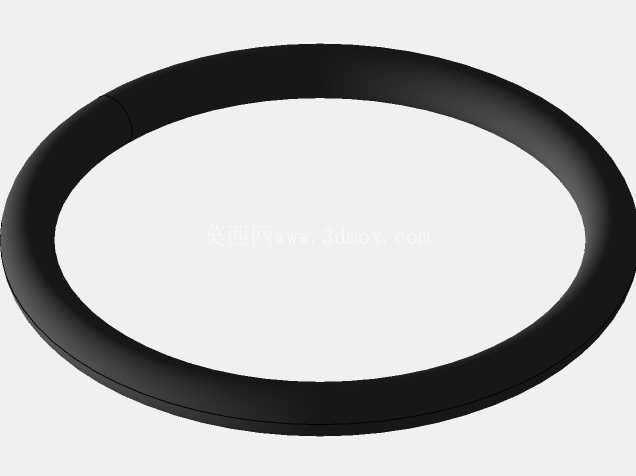

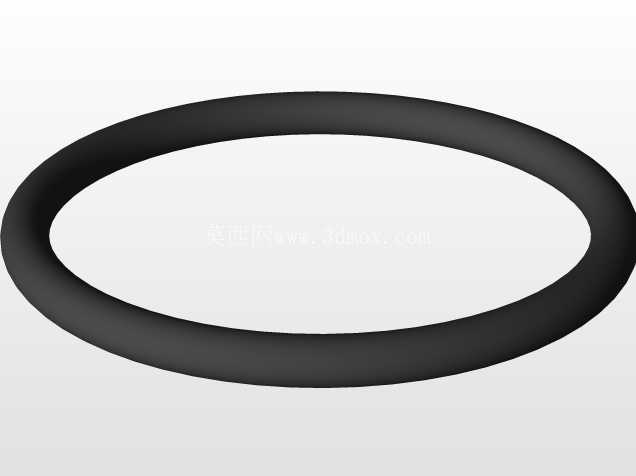

　　从结构设计逻辑来看，这款油缸采用了对称式的端盖铰接布局，缸筒外壁做了环形安装位预留，可根据实际安装需求加装行程检测支架、缓冲调节组件，进出油口采用侧置式铰接接头设计，避免管路在油缸伸缩过程中出现弯折憋压的情况，油口位置靠近端盖处，能够在活塞杆全伸全缩行程内保证油路通畅，不会出现活塞遮挡油口导致的爬行、动作卡顿问题。活塞杆表面做了硬化处理，配合多级密封组合，包括防尘圈、轴用斯特封、O型静密封、导向支撑环，能够在多粉尘、存在少量切削液飞溅的车间环境下长期稳定工作，减少内泄外漏的概率。

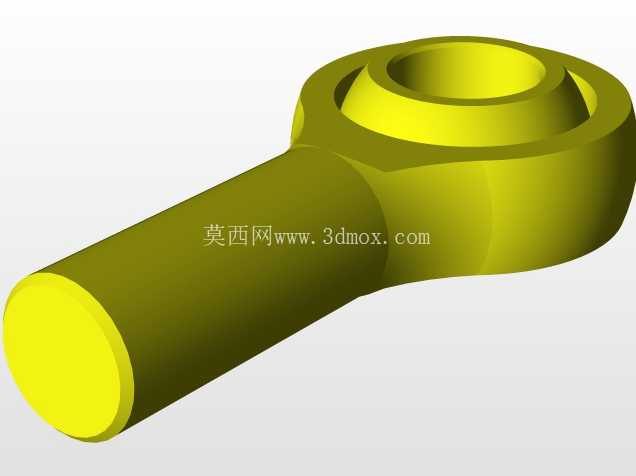

　　缸体两端的缓冲结构为不可调式间隙缓冲，当活塞运行到行程端点前，缓冲柱塞提前插入端盖的缓冲腔，通过节流作用降低活塞运行速度，避免刚性撞击带来的端盖松动、紧固件疲劳失效问题，适合行程较长、运行速度中等的工况使用。安装边界方面，两端铰接耳环的内孔尺寸匹配通用关节轴承规格，可直接选配标准件安装，无需额外加工适配套；缸体外径、活塞杆直径的比例符合常规中低压液压系统的压力匹配要求，额定工作压力覆盖16MPa以下的常规液压系统，可直接搭配标准液压站使用，无需单独定制阀组。

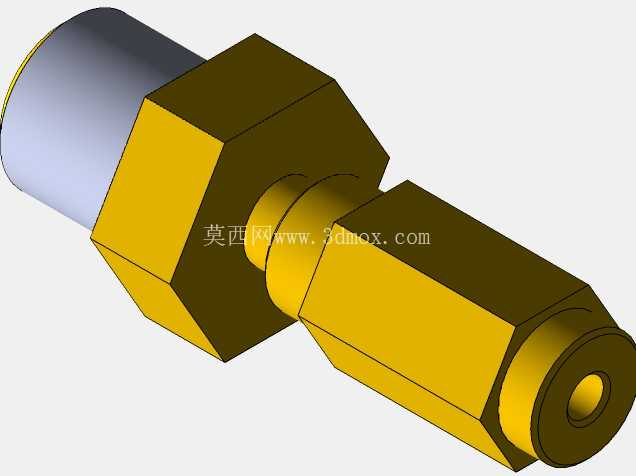

　　在三维建模过程中，所有密封槽尺寸、螺纹规格、安装孔位均按照机械设计手册的液压元件标准取值，建模时保留了所有装配间隙，包括活塞与缸筒的配合间隙、活塞杆与导向套的配合间隙，可直接用于装配干涉检查、运动仿真模拟，也可作为同类油缸改型设计的基础模型，通过调整缸筒长度、活塞杆直径即可快速衍生出不同行程、不同推力规格的同系列油缸产品。实际选型使用时，需要注意核对耳环铰接点的中心距与设备安装位的尺寸匹配，根据负载大小核算油缸推力是否满足工况要求，同时要预留足够的管路安装空间，避免油缸摆动时与周边构件发生干涉；日常维护过程中，可通过侧置油口的位置判断活塞运行位置，定期检查密封件的老化情况，在导向套注油杯处定期加注润滑脂，延长铰接部位的使用寿命。这类油缸相比电动推杆具备更大的输出推力、更强的过载能力，相比气缸具备更平稳的运行速度、更高的位置保持刚度，在重载低速的直线驱动场景里具备不可替代的优势，建模时还原了所有外部装配特征，包括油口接头的六角结构、端盖的紧固螺栓分布、耳环的润滑注油孔位置，能够直接用于设备的三维总装布局，不需要二次简化处理。
