单开门嵌入式电气防护箱体结构设计

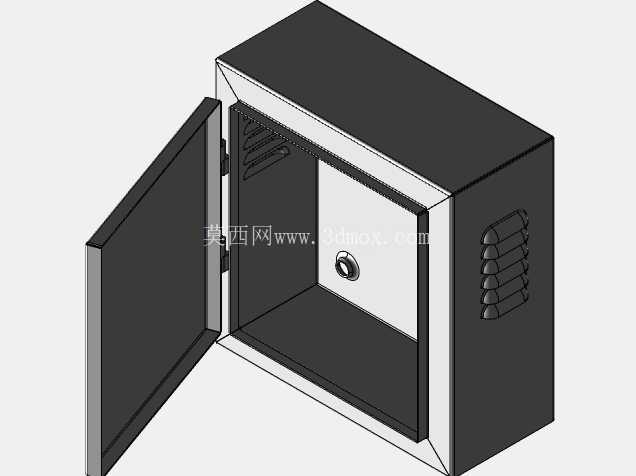

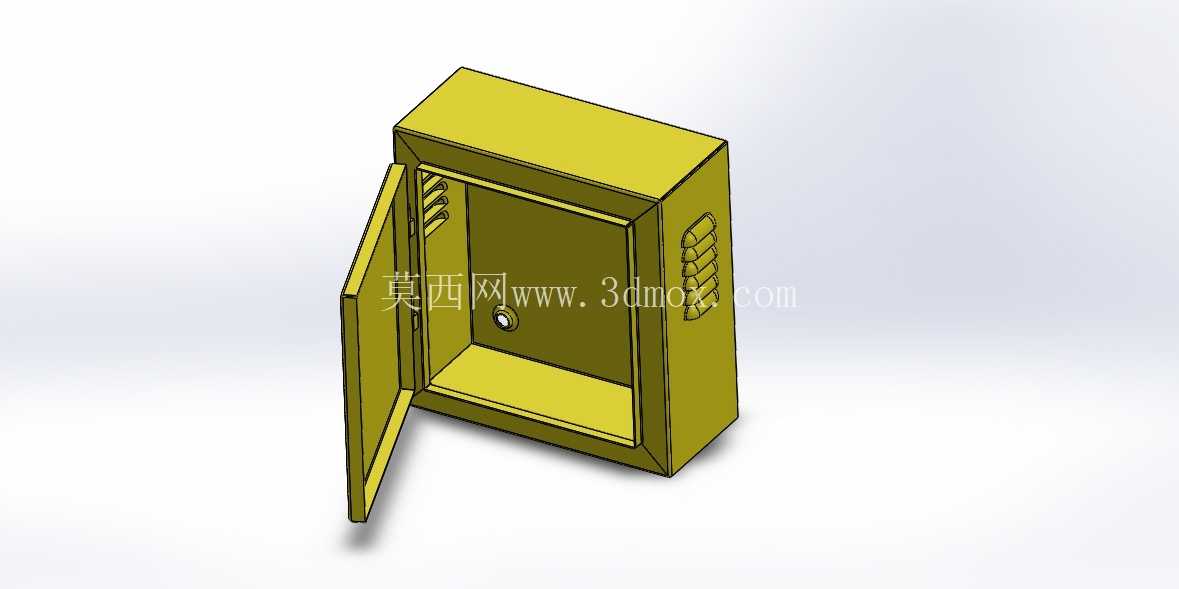

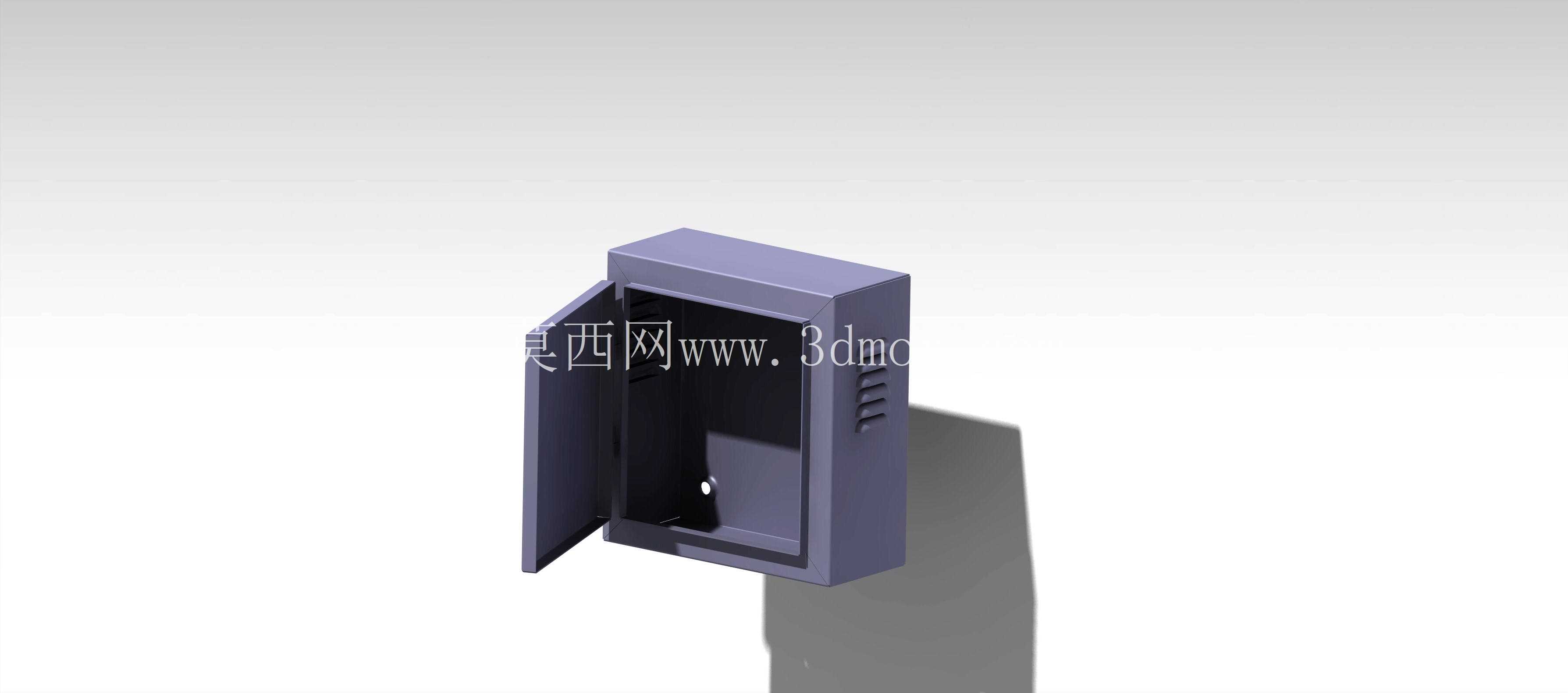

　　这款单开门式金属防护箱体，主要面向低压配电末端、小型设备控制回路的就近安装场景，常见于工业车间工位旁、民用建筑楼道内、户外设备配套的防护安装需求，核心作用是为内部安置的小型断路器、接线端子排、信号转换模块等电气元件提供封闭防护空间，隔绝外界粉尘、飞溅液体、意外触碰带来的安全隐患，同时为内部走线提供规整的容纳空间。从结构设计逻辑来看，整体采用等壁厚钣金弯折成型的思路，箱体主体为一体式弯折的U型主腔，背部预留整面安装贴合面，可直接通过膨胀螺栓或自攻螺丝固定在墙面、设备机架立面，安装时不需要额外做支架适配，背部未设置突出结构，贴合安装后与安装面间隙可控制在2mm以内，避免积灰积水渗入安装缝隙。

　　箱体侧边设计有上下排布的穿线孔预留位，采用冲压预断的落片结构，现场施工时可根据进线方向敲落对应位置的落片，穿入格兰头或护线套完成线缆引入，不需要额外现场开孔，适配上进下出、下进上出、侧进侧出等多种走线方式。门体与主腔采用侧边暗藏式合页连接，合页内嵌在箱体侧壁的弯折槽内，外部无突出的合页结构，既避免外力磕碰损坏合页，也能让箱体整体外观更整洁，门体关闭后与主腔的贴合面采用折边重叠结构，弯折边形成的迷宫结构可阻挡大部分飞溅液体与粉尘直接进入腔体内部，不需要额外加装密封条即可满足基础防护等级要求。门体靠近开合侧的位置设置有锁具安装位，适配通用型小圆锁，锁舌转动后可卡入主腔侧边的锁孔内，关闭后可避免非专业人员随意开启触碰内部带电部件。

　　腔体内部的侧壁上预留有元件安装轨的固定孔位，可直接卡装标准35mm宽度的DIN导轨，断路器、端子排等标准电气元件可直接卡在导轨上完成固定，不需要额外打孔固定，安装效率更高；腔体深度可容纳常规厚度的小型断路器与接线端子，元件安装后与门体内侧保留足够安全间隙，不会出现关门时元件与门体磕碰的问题。门体内侧未设置突出结构，可根据需求粘贴回路标识标签，方便后期运维时快速识别对应回路。从安装边界来看，箱体整体外形方正，外部无突出的操作部件，安装时相邻箱体可紧密并排布置，不需要预留额外的侧边操作间隙，适合多回路并排集中安装的场景，比如车间多工位配电、楼层多回路照明配电等场景，可大幅节省安装占用的墙面空间。

　　箱体的门板开启角度可达到110度以上，开启后门板不会遮挡腔体内部的操作空间，接线、检修更换元件时不需要完全拆下门板，日常运维操作更便捷。在结构强度设计上，箱体的所有弯折边都做了压筋处理，尤其是腔体开口处的折边，通过双层弯折提升整体抗变形能力，即使受到轻微外力撞击，也不会出现开口变形导致门体无法闭合的问题；门板的四个边角都做了小圆弧过渡处理，避免安装、运维过程中尖锐边角划伤操作人员。这类箱体的设计没有冗余的装饰结构，所有结构都服务于防护、安装、运维的实际需求，钣金弯折的成型工艺也适合批量加工生产，材料利用率高，不需要复杂的冲压模具即可完成生产，成本控制更有优势，同时结构稳定性经过大量现场应用验证，可适配多数常规低压电气元件的安装防护需求，在民用配电、小型设备配套、工业工位配电等场景都有广泛的应用空间。
