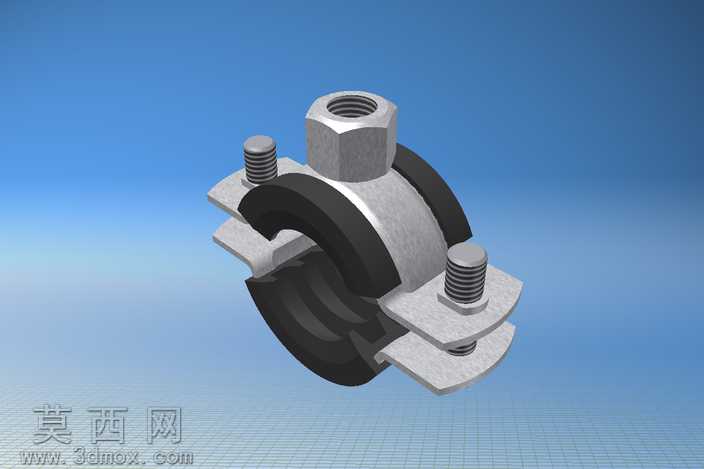

1/2英寸20-24毫米规格抱箍式管夹

该管夹三维模型采用Autodesk Inventor完成参数化建模，建模过程严格遵循1/2英寸适配20-24毫米管径的尺寸规范，整体采用上下对合的抱箍式结构设计。建模阶段首先绘制夹体的基准草绘，通过拉伸、切除等基础特征构建金属夹体的主体轮廓，针对夹体与橡胶垫层接触的弧面做了精准的曲率匹配，确保夹持时橡胶层能够完全贴合管道外壁，避免应力集中损伤管材。模型中的螺栓、顶部六角连接螺母均采用标准件参数化生成，螺纹细节做了符合工程展示需求的简化处理，既保留了螺纹的识别特征，又控制了整体模型的面数，保证后续渲染与工程调用的流畅度。材质设置上，金属夹体、螺栓、螺母部分赋予了压铸铝合金材质，调整了金属粗糙度与反射参数，还原五金件表面的亚光金属质感；中间的缓冲垫层赋予丁腈橡胶材质，通过调整漫反射颜色与凹凸贴图，模拟橡胶表面的细微磨砂质感，区分金属与非金属部件的视觉差异。渲染阶段采用柔和的工作室布光，主光源从斜上方45度投射，勾勒出管夹的整体轮廓与结构层次，补光弱化部件阴影死角，环境光添加微弱的冷色调反射，提升金属部件的质感表现，背景采用渐变蓝色突出产品主体。结构设计上，该管夹通过两侧螺栓锁紧实现上下夹体的闭合，顶部的内螺纹接口可用于安装固定支杆，实现管道与安装基面的连接固定，中间的橡胶垫层一方面起到防滑作用，避免管道与金属夹体硬接触产生磨损，另一方面可补偿管道的微小尺寸公差，同时具备一定的减震效果，适配液压、气动、给排水等多种管路的固定场景。建模过程中对所有配合面做了干涉检查，确保螺栓与夹体安装孔、上下夹体合模面、橡胶层与夹体内壁均无干涉，各部件的装配关系完全符合实际生产装配逻辑，可直接用于工程装配演示、产品宣传渲染以及后续的工程图导出。
