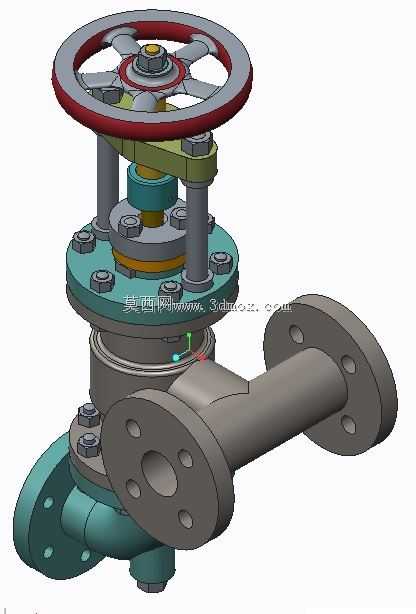

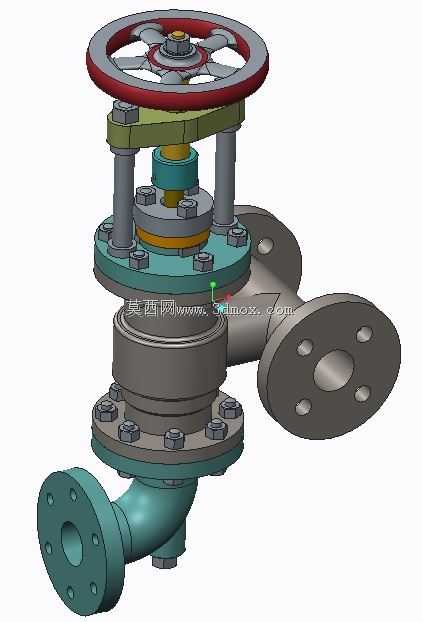

角式法兰连接流量控制阀结构设计

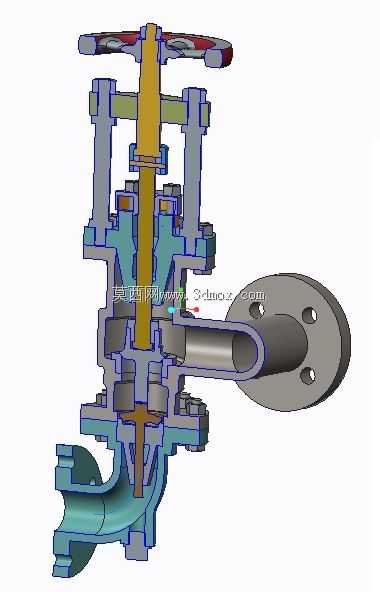

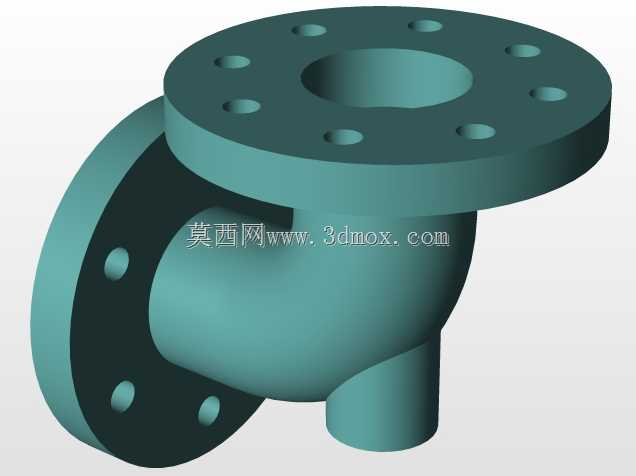

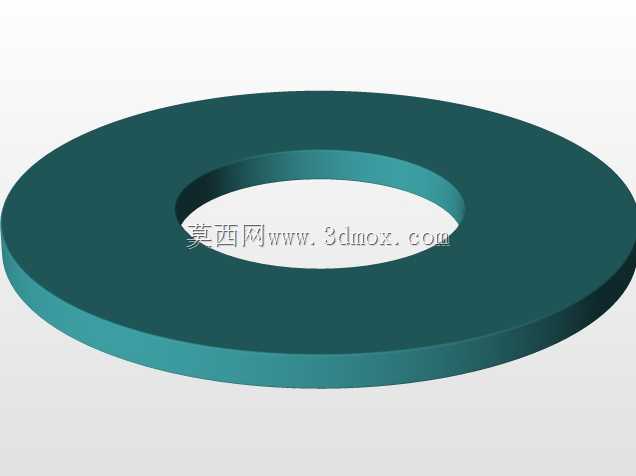

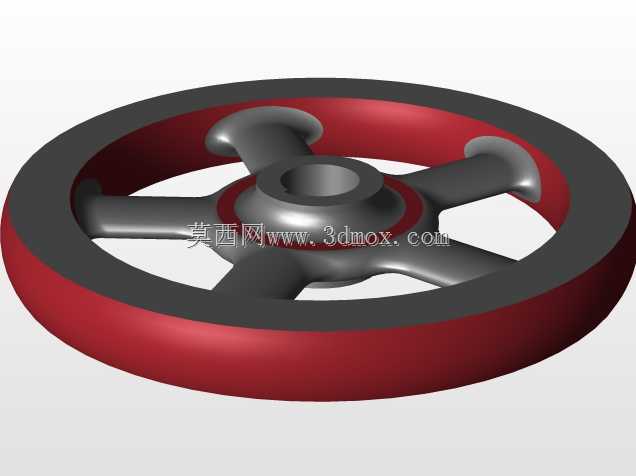

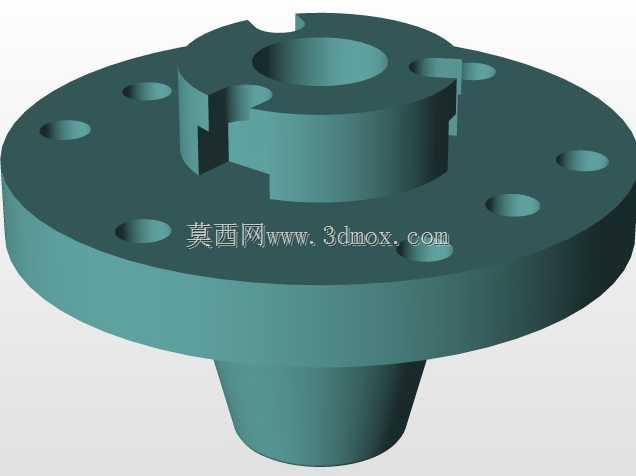

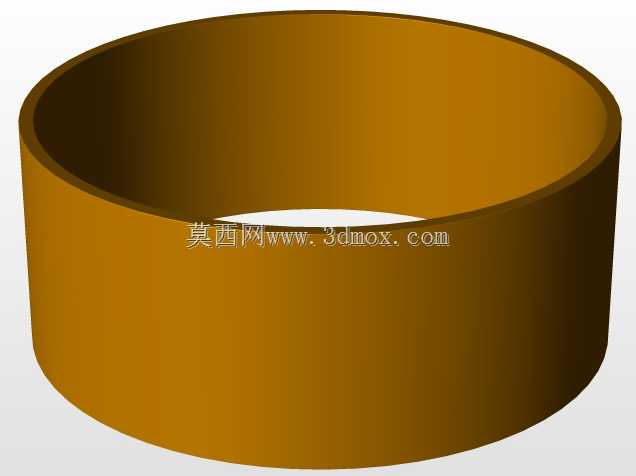

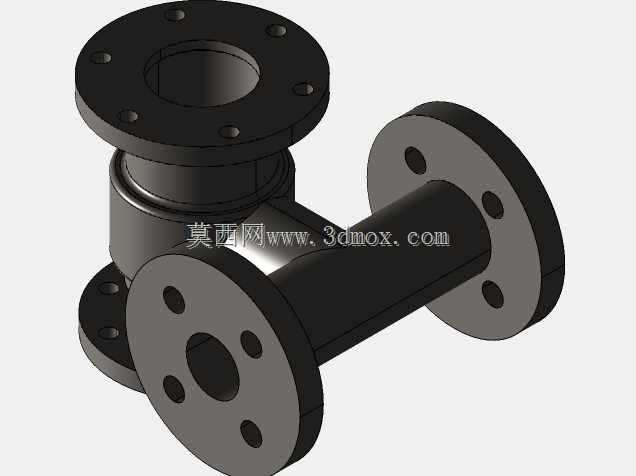

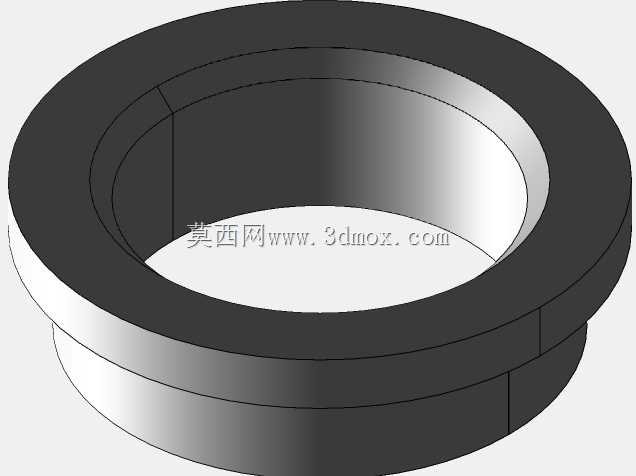

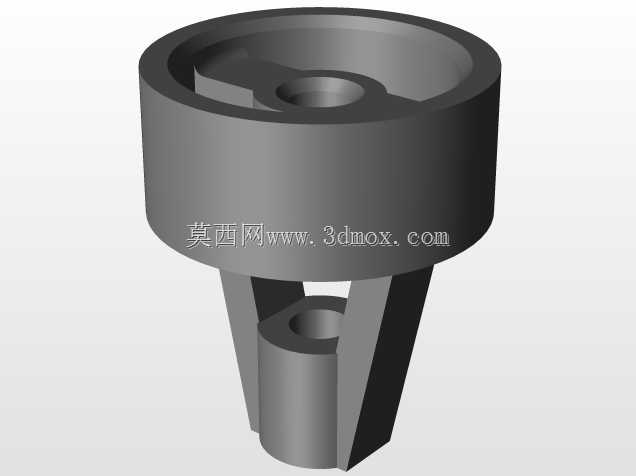

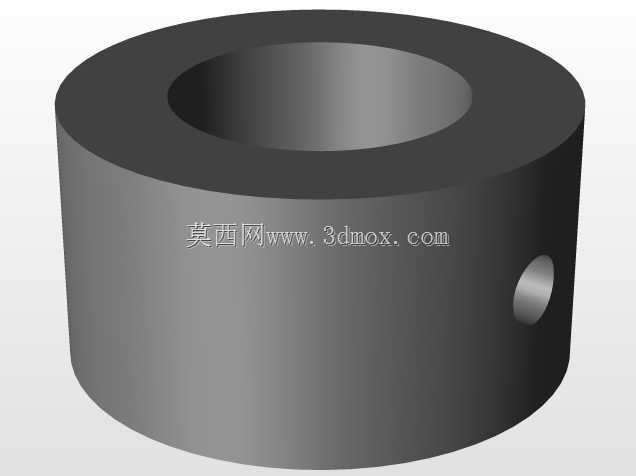

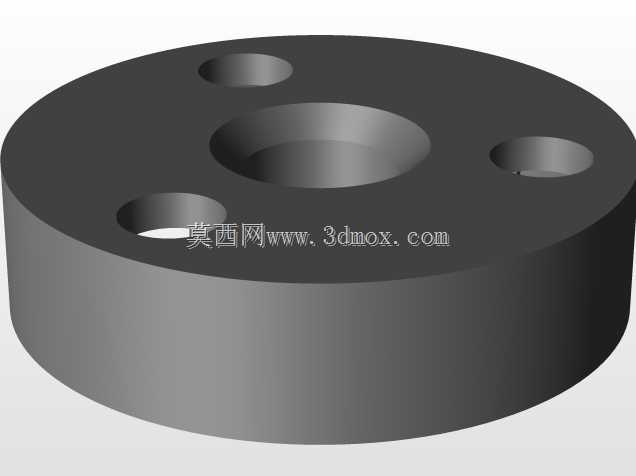

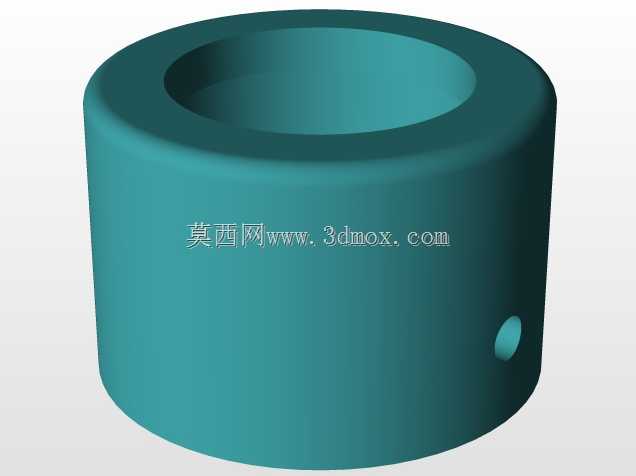

这款角式结构的流量控制阀，主要应用在工业流体输送管路系统中，覆盖石化生产流程管路、工业液压动力回路、中小型燃油供油系统、工业循环水管控支路等场景，核心作用是精准调控管路内流体的通断状态与流量大小，可根据后端工况需求灵活调整开度，维持管路系统压力、流量参数稳定，避免流量波动冲击后端设备，也可在管路检修、设备维护时作为截断阀使用，切断上下游介质连通。从实际使用功能来看，该阀无需额外外接动力源，依靠管路内部流体自身压力即可驱动启闭动作，适配无外接供电的野外管路、防爆要求较高的化工生产场景，能有效降低配套电控系统的投入成本，同时规避电控部件在易燃易爆环境下的安全隐患。产品结构设计上采用角式流道布局，介质从底部弯管接口进入阀腔，经过阀芯节流区域后从侧方法兰接口流出，相比直通式阀门能适配管路直角转向的安装场景，减少管路弯头配件的使用，降低管路整体流阻损失；内部阀芯采用锥面节流结构，阀杆与手轮直连传动，手轮转动时带动阀杆做轴向升降，改变阀芯与阀座的配合间隙，实现流量的线性调节，调节精度可满足多数工业常规工况的流量管控需求；阀杆部位设置多级密封结构，兼顾阀杆升降动作的顺滑性与介质密封性能，避免高压工况下介质沿阀杆间隙外漏。外形与安装边界方面，阀门侧部连接端采用标准圆形法兰结构，法兰上均布多个螺栓安装孔，可与同规格管路法兰通过螺栓紧固连接，安装时需保证法兰端面密封垫片平整贴合，避免连接部位渗漏；底部弯管接口可适配焊接或螺纹连接的管路端头，整体安装占用空间适配常规工业管路的排布间距，手轮操作空间预留充足，日常操作调节时无需额外拆卸周边管路配件，手轮表面做防滑处理，操作人员佩戴常规劳保手套即可完成开度调节操作，维护时仅需拆卸阀盖紧固件即可完成内部密封件、阀芯易损件的更换，大幅降低后期运维的拆装难度。
