卧式散热型工业驱动电动机三维结构

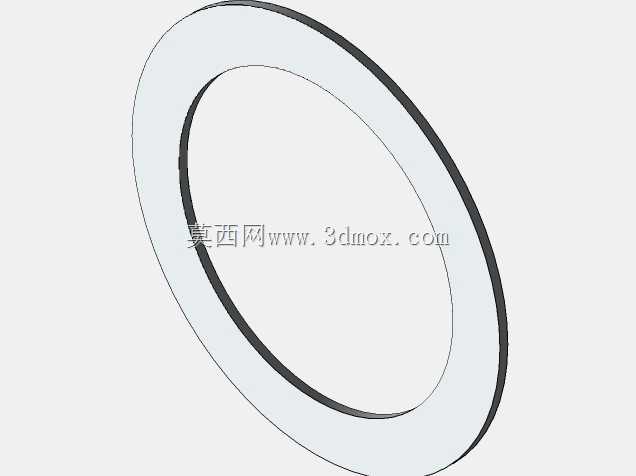

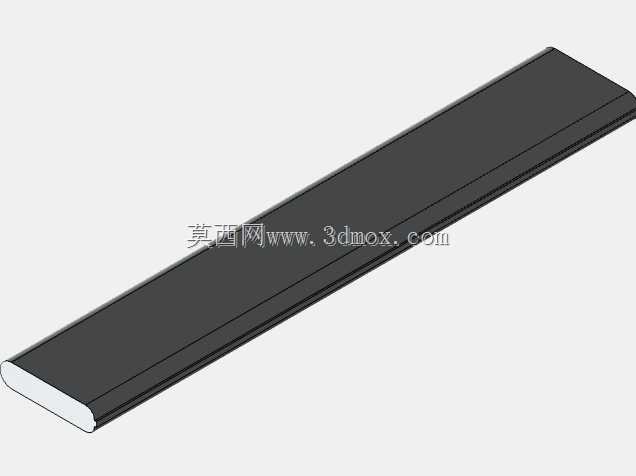

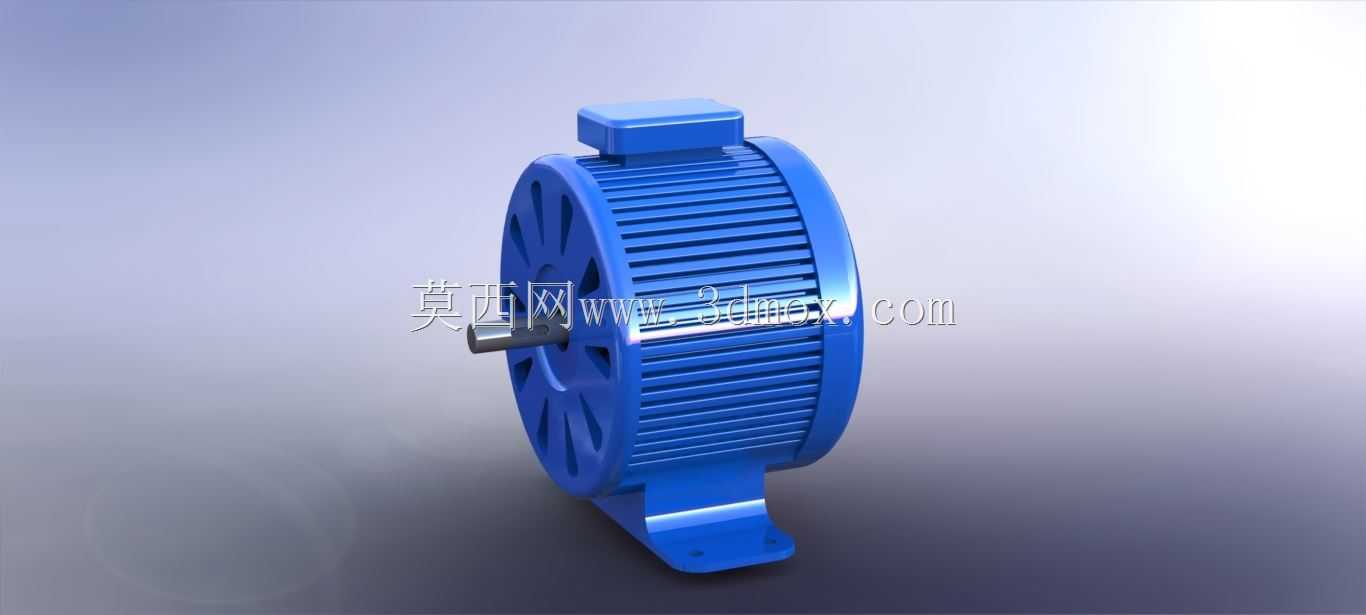

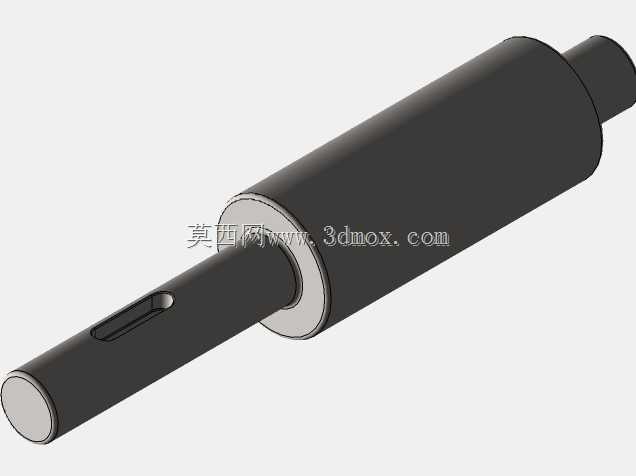

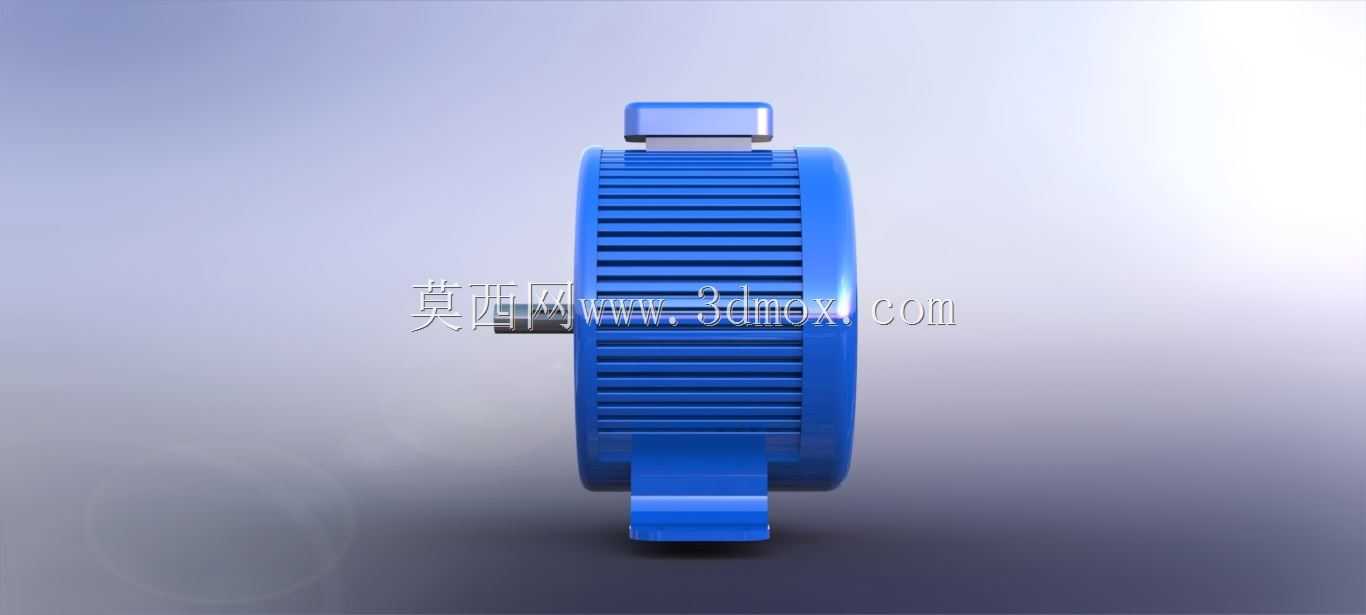

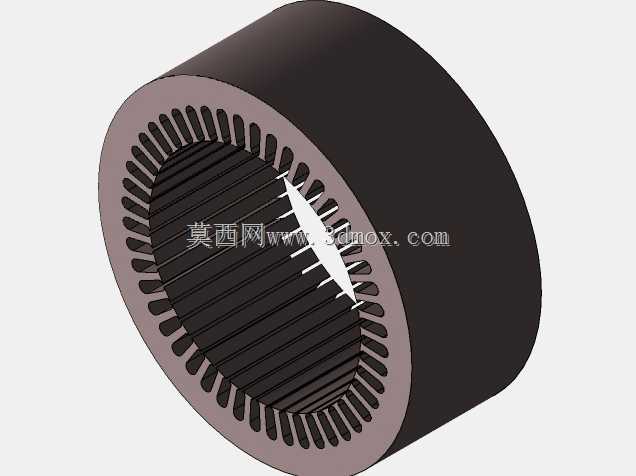

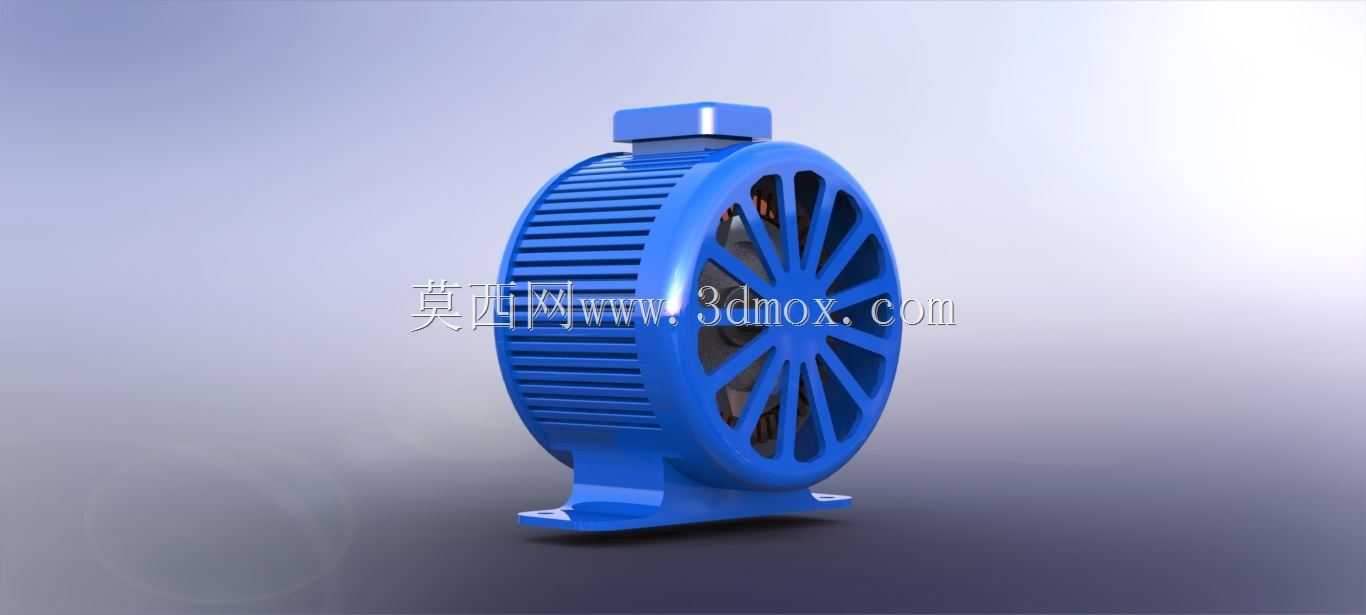

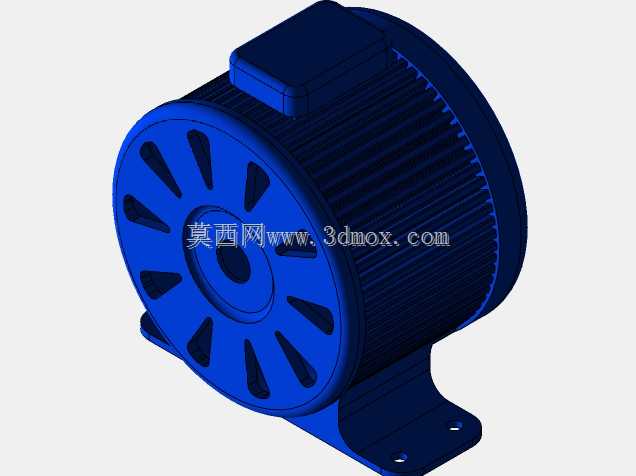

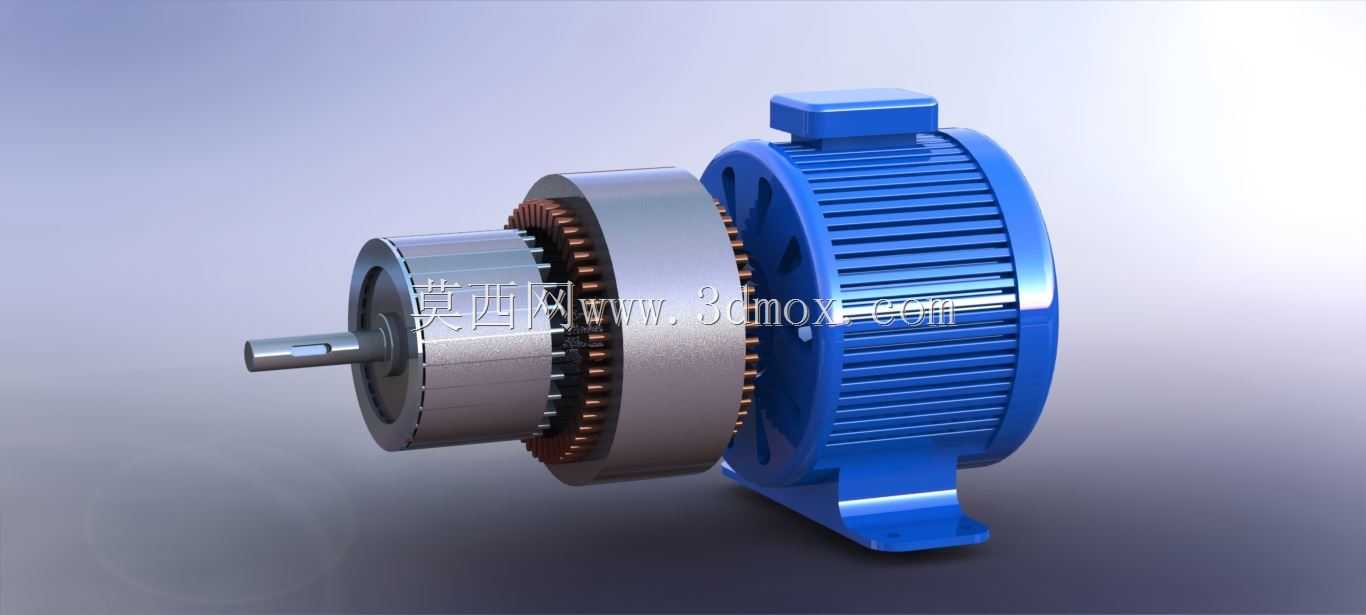

这款卧式安装的驱动电动机，广泛适配工业生产线输送辊道、小型风机驱动、农用加工设备动力输入、通用机床辅助进给单元等场景，作为动力输出核心部件，可将电能高效转化为旋转机械能，为配套设备提供稳定的转速与扭矩输出，适配常规工频交流供电场景，兼顾民用小型设备与轻工业生产的动力需求。从功能特性来看，整机采用全封闭外壳结构，外壳表面排布密集的轴向散热筋，可在设备连续运行过程中快速将定子绕组产生的热量传导至外部空气，避免内部温升过高导致的绝缘老化，延长设备连续运行时长；输出轴采用单端伸出结构，轴端预留标准键槽，可通过键连接直接装配联轴器、带轮或者齿轮，动力传递过程无打滑风险，传动效率稳定；底部采用一体式铸造安装脚座，脚座上开设两个对称的长圆形安装孔，可适配一定范围内的安装距调整，降低安装基座的加工精度要求，现场装配时无需额外定制转接支架。设计过程中，首先围绕通用动力场景的扭矩需求确定定转子的叠片厚度与绕组线径，保证额定工况下的扭矩输出留有足够余量，避免过载烧损；其次针对散热需求优化外壳筋条的排布密度与高度，在控制整机重量的前提下最大化散热面积，筋条走向与电机轴向平行，可借助电机自身运行带动的空气流动形成轴向风道，强化自然对流散热效果；端盖与外壳采用止口定位配合，保证转子与定子的同轴度，降低运行过程中的径向跳动，减少轴承磨损与运行噪音。外形尺寸方面，整机轴向长度适配常规小型设备的安装空间，径向最大尺寸为散热筋外圆直径，安装脚座的底面为精加工基准面，保证安装后电机轴与配套设备输入轴的平行度，输出轴的轴伸长度、直径均符合通用工业安装标准，可直接替换同功率等级的常规卧式电机，无需对原有设备的安装结构进行改造；接线盒设置在机壳顶部，接线方向可根据现场布线需求调整角度，方便不同走线方向的现场接线操作，避免线缆过度弯折导致的线芯破损。
