杠杆式平行夹持机械夹具结构设计

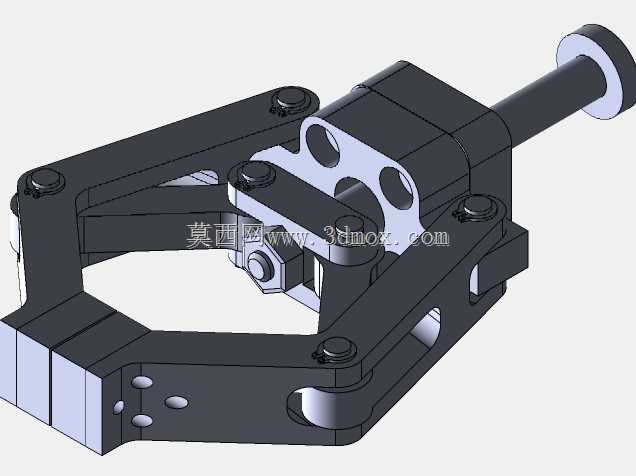

这款杠杆式平行夹持机构是面向工业生产装夹场景开发的末端执行部件，主要应用在自动化生产线工件转运、机加工工序工件定位、装配工位零件夹持固定等场景，能够适配规则块状、轴类零件的稳定夹持需求，可搭配手动驱动源或者气动、电动推杆实现夹紧动作，在小批量零件加工、非标自动化设备改造、工装夹具定制等场景中具备较高的适配性。从实际用途来看，该夹持机构通过多组连杆的力传递放大作用，能够将驱动端输入的直线推力转化为夹爪端的平行夹紧力，相比普通的铰接夹爪，它的两个夹持端面在开合全程始终保持平行，不会出现夹爪摆角导致的工件夹持偏移、夹伤工件表面的问题，夹持接触面积更大，装夹稳定性更强，既可以夹持硬度较高的金属加工件，也可以通过在夹持端面加装软垫来夹持易损的塑胶、薄壁类零件。在功能特性上，该机构采用对称式连杆布局，整体受力均匀，驱动杆沿机构中心轴线布置，输入推力能够均匀分配到两侧夹爪上，不会出现单侧夹紧力不足的偏载问题；所有铰接转动位置都采用圆柱销轴配合，转动阻力小，长期使用磨损后仅需更换销轴即可恢复精度，维护成本极低；夹爪部分采用分体式设计，可根据实际夹持工件的外形更换不同形状的钳口，无需改动整体主体结构就能适配不同规格的工件夹持需求，拓展性较强。从设计思路来看，这款夹持器采用了经典的肘节连杆增力结构，当驱动杆推进到夹紧行程末端时，连杆机构会进入接近死点的位置，此时即便驱动端的输入力撤销，夹爪也能够保持自锁状态，不会因为工件的反作用力出现松脱，夹紧可靠性大幅提升；整体结构没有复杂的异形曲面零件，所有结构件都可以采用常规的铣削、钻削工艺加工完成，加工难度低，制造成本可控，适合中小企业自行加工制作或者小批量量产。在外形尺寸与安装边界上，该夹持机构整体采用紧凑的框式布局，主体框架为一体化的U型结构，驱动端从框架尾部伸出，可直接与标准的气缸、电动推杆或者手动螺杆组件连接，安装时仅需要固定框架尾部的安装面即可，不需要额外设计复杂的安装支架；夹爪开合行程覆盖常规小型零件的夹持尺寸范围，整体外轮廓没有突出的尖锐结构，在设备内部安装时不会和周边的其他机构产生运动干涉，能够适配多数小型自动化设备的内部安装空间，也可以单独作为手动夹具固定在工作台面上用于钳工装配、零件打磨等工序的工件固定。
