多轴联动锥齿轮差速传动结构设计

项目分类:齿轮 发布时间:2021-05-11 ID:170415
  • 多轴联动锥齿轮差速传动结构设计

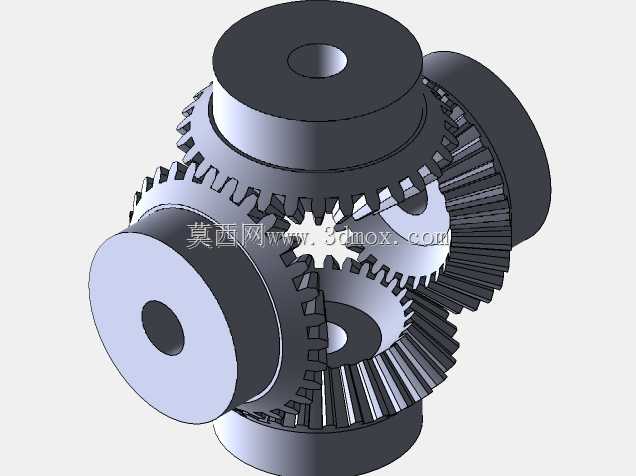

该锥齿轮差速传动结构主要面向需要多轴动力分流、差速输出的机械传动场景,常见于行走类机械的动力分配单元、多工位回转工装的动力传递模块、以及需要正交轴变向传动的专用设备中,核心作用是在单一动力输入的前提下,实现多个正交方向输出轴的差速转动,避免传动过程中出现运动干涉、扭矩过载的问题,保障设备运行过程中动力传递的平顺性与可靠性。从功能特性来看,该结构采用多组锥齿轮相互啮合的布局形式,中心布置小直径行星锥齿轮,周向均匀布置四个大直径从动锥齿轮,分别对应四个正交方向的输出轴,可实现输入动力向四个垂直方向的同步分流,同时当任意输出轴遇到负载差异时,中心行星齿轮可通过自转调整各输出轴的转速差,无需额外加装离合或调速结构即可实现差速功能,整体传动效率高,扭矩传递平稳,齿面啮合接触面积均匀,可承受较大的径向与轴向复合载荷。在设计思路上,该结构优先考虑了传动啮合的重合度,所有锥齿轮均采用标准渐开线锥齿形,齿顶高系数、压力角均匹配通用传动设计规范,保证齿轮啮合过程中无卡滞、无侧隙过大的问题;各输出轴端均设计有带中心孔的轴套安装位,中心孔用于穿装定位芯轴,轴套外圆可直接适配标准轴承内圈,方便后续集成到设备壳体中,无需额外加工复杂的安装定位结构;齿轮组的啮合间隙通过各输出轴的轴向安装位置即可调整,装配难度低,后期维护时仅需更换磨损的单组齿轮即可完成检修,无需整体报废整个传动单元。从安装边界来看,该结构整体呈中心对称的十字布局,四个输出轴的轴线处于同一平面且两两垂直,整体外轮廓为近似球形的紧凑结构,最大外圆尺寸适配中小功率传动场景的安装空间,各输出轴的轴伸长度统一,安装时可根据实际需求选择任意一个轴作为动力输入端,剩余三个轴作为动力输出端,也可根据设备布局选择对角双输入双输出的传动形式,适配不同设备的动力走线与布局需求;结构整体无外露的尖锐棱角,所有齿端均做了倒角处理,装配过程中不会划伤操作人员,齿面啮合区域预留有充足的润滑脂存储间隙,可填充润滑脂实现长时间免维护运行,适配粉尘、轻度潮湿的常规工业作业环境,能够在常规工况下长期稳定传递动力,有效降低设备传动系统的故障率,减少后期运维的成本投入。
