等速传动配对直齿锥齿轮结构

直齿锥齿轮是机械传动系统中用于实现两相交轴间运动与动力传递的核心基础零件，这类零件广泛应用在需要改变传动轴线方向的设备场景中，小到家用食品加工机的动力转向输出、台式钻床的进给传动机构，大到农业机械的差速传动单元、轻工输送设备的转角动力传递、小型机床的主轴换向结构，都能见到这类配对锥齿轮的应用身影，它可以在轴线呈90度相交的安装场景下，稳定完成旋转运动的换向传递，适配中小载荷、中等转速的传动工况。

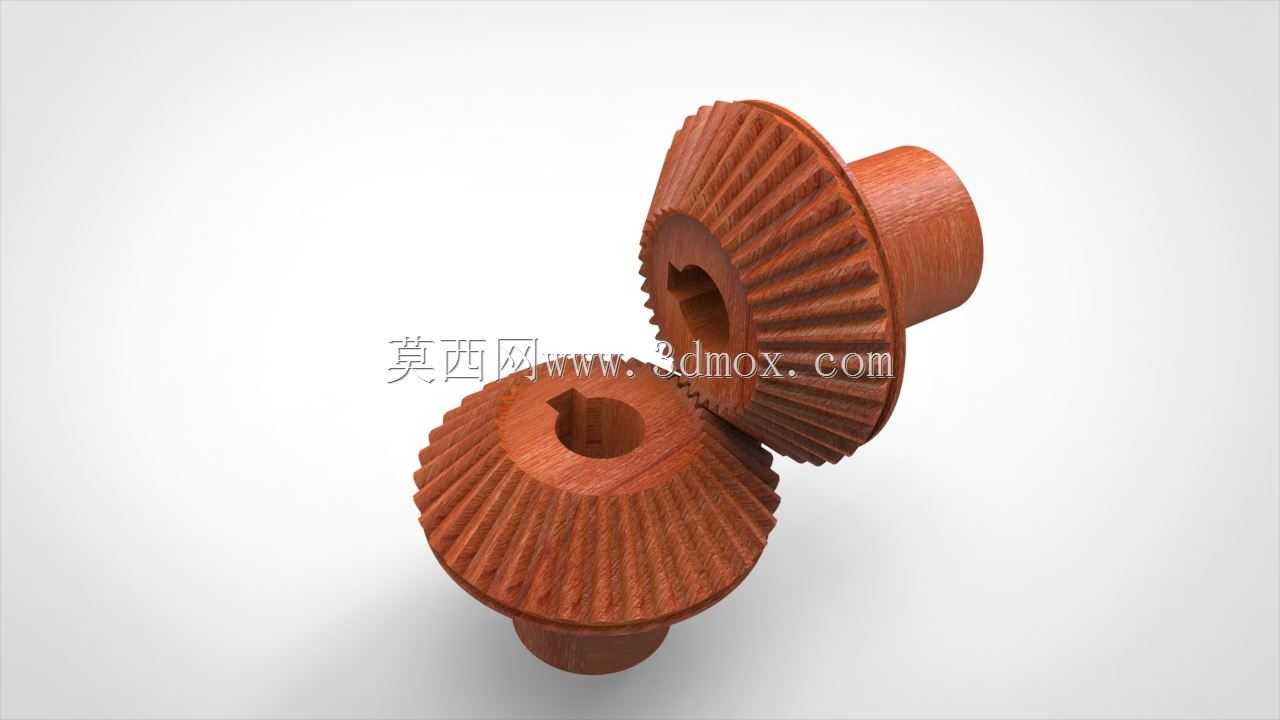

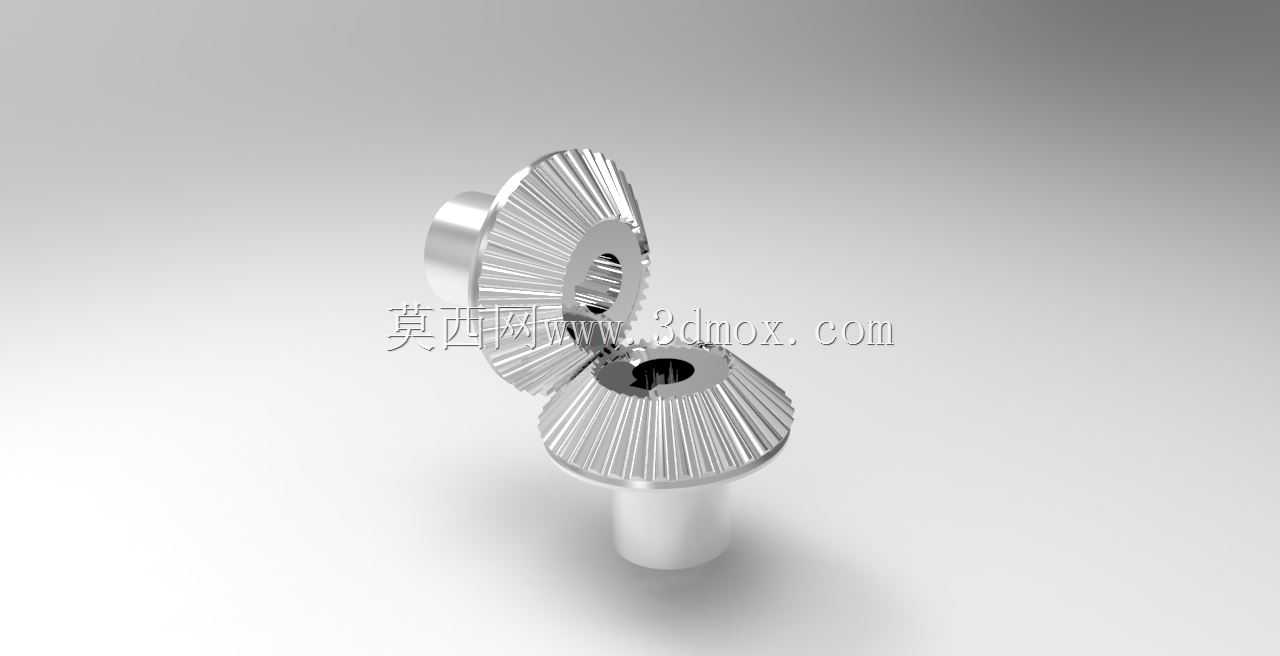

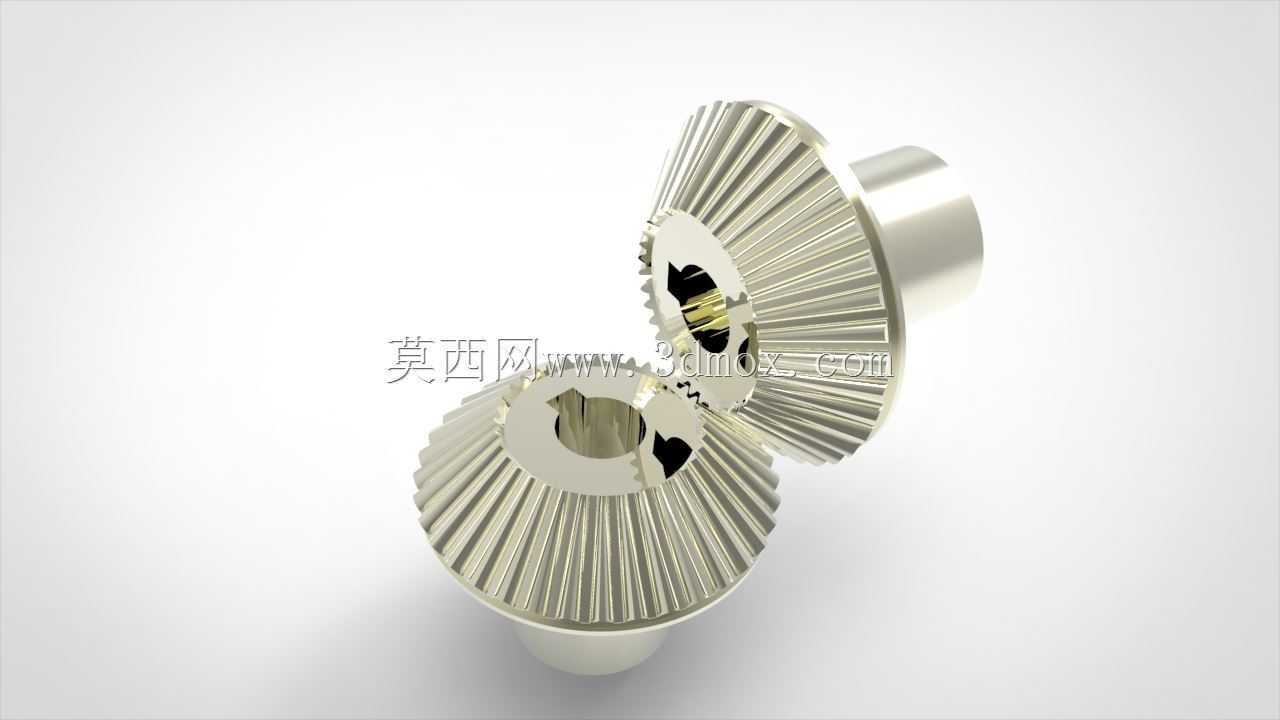

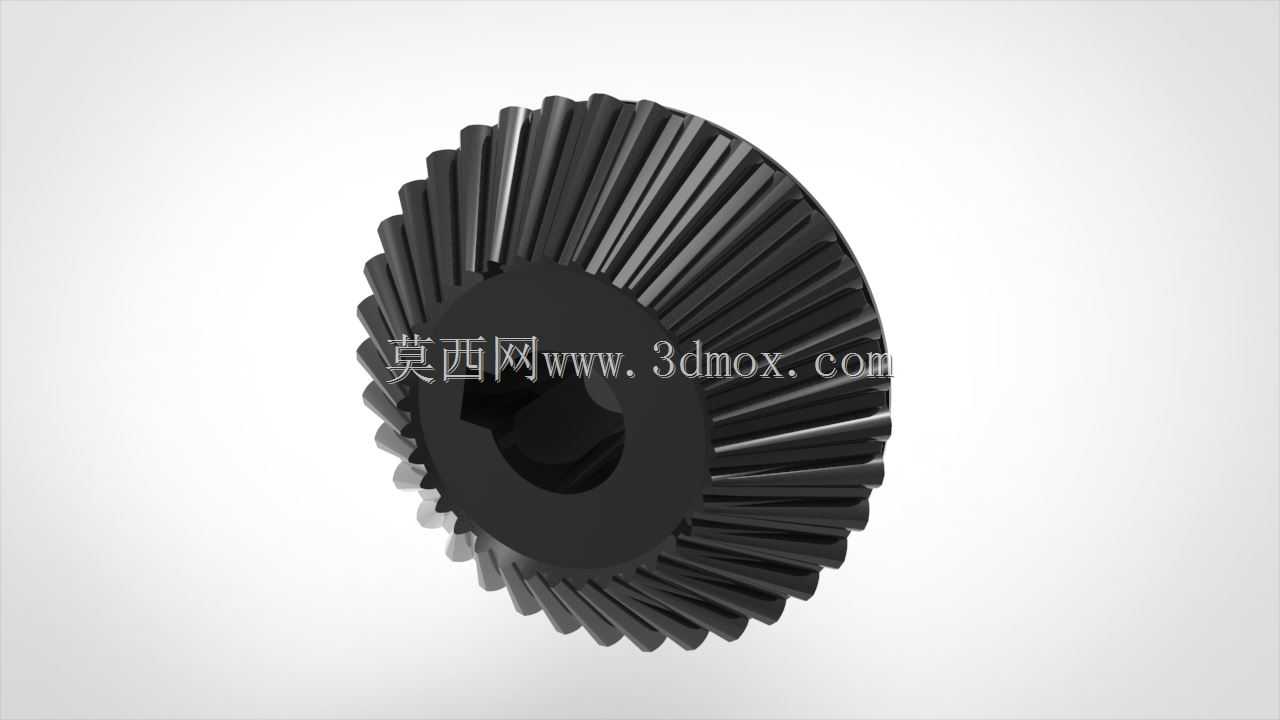

这套配对直齿锥齿轮采用等模数等齿数的配对设计思路，保证两轴端能够实现1:1的等速传动比，设计过程中严格遵循直齿锥齿轮的啮合原理，齿形沿节锥母线方向均匀分布，齿向收敛于锥顶交点，确保两轮啮合时齿面能够实现全齿高的均匀接触，避免出现偏载、卡滞、传动冲击过大的问题。齿轮主体采用带轮毂的一体式结构，轮毂中心开设贯通的轴孔，孔内设计有键槽结构，安装时可以通过平键与传动轴实现周向固定，传递额定扭矩，轮毂端面与轮体背面设计有定位贴合面，能够与轴肩、轴承端面实现可靠贴合，保证齿轮安装后的轴向定位精度，避免运转过程中出现轴向窜动。

从安装边界来看，两个配对齿轮的节锥角均为45度，安装时需要严格保证两轴线的相交点与两轮的锥顶重合，同时预留合理的齿侧啮合间隙，既不能间隙过大导致传动回程误差超标、换向冲击明显，也不能间隙过小导致齿面润滑不足、运转卡滞磨损加剧。轮齿部分采用渐开线齿形设计，齿顶与齿根均做了合理的圆角过渡，能够有效降低齿根应力集中，提升轮齿的抗弯曲疲劳强度，齿面设计有均匀的啮合接触面，能够在运转过程中形成稳定的润滑油膜，降低齿面磨损，延长零件使用寿命。整套齿轮结构紧凑，安装定位方式简单可靠，不需要复杂的配套调整结构，就能够实现稳定的相交轴动力传递，适配各类紧凑型传动机构的设计需求，在中小功率的机械传动场景中能够兼顾传动效率、安装便捷性与运行可靠性，不需要额外设置轴向力抵消结构，因为等齿数配对的直齿锥齿轮运转时产生的轴向力可以通过两端的轴承定位结构轻松承载，整体结构的维护成本更低，适配批量加工与装配的生产需求。
