带离合结构数控刀架快换攻丝卡盘

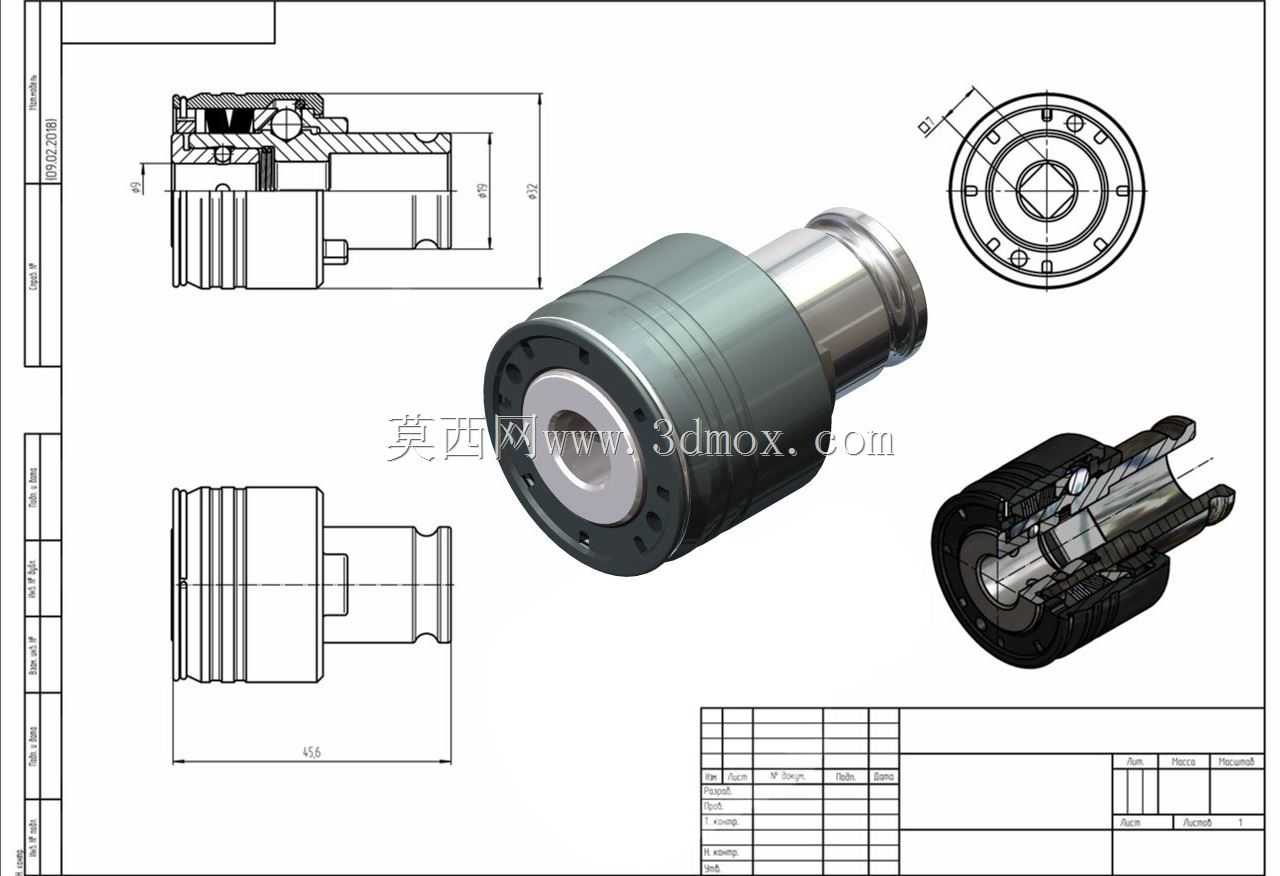

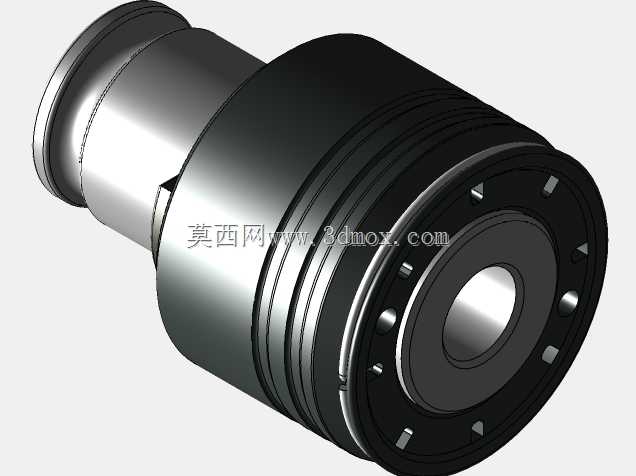

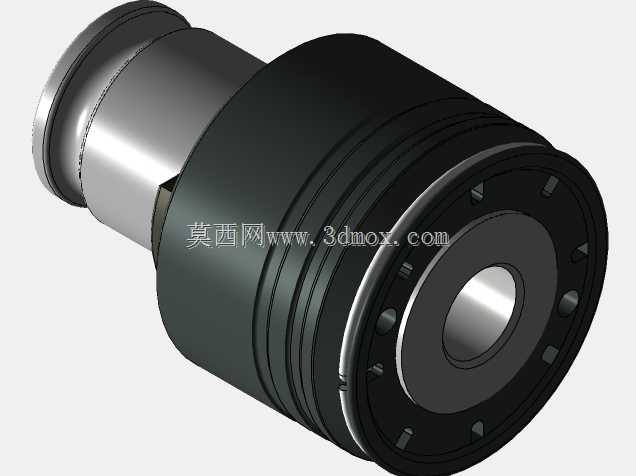

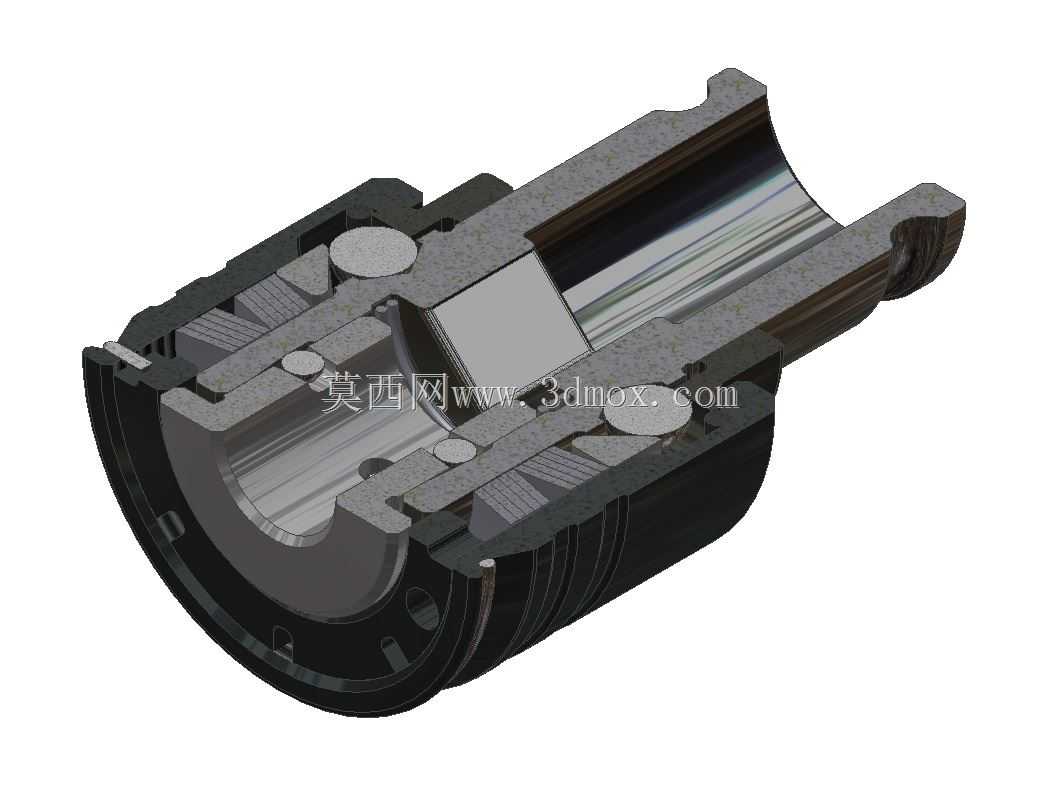

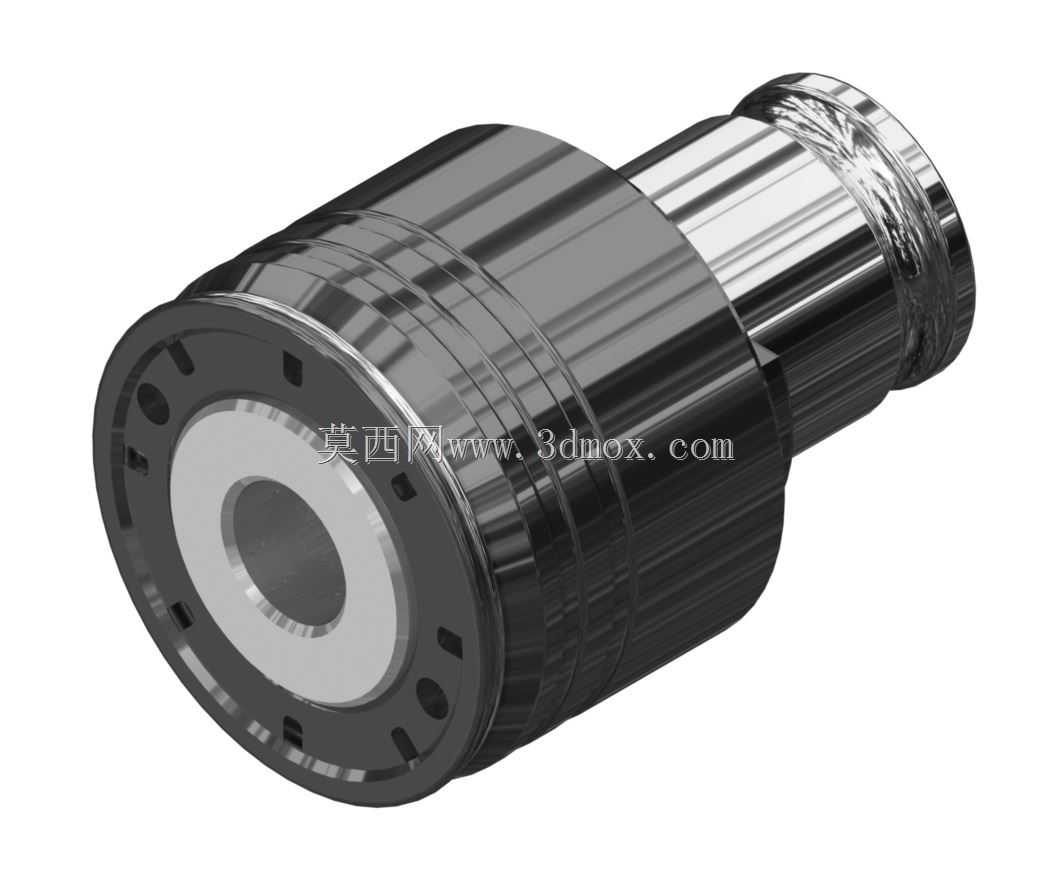

这款带离合器的快换攻丝卡盘，是数控车床、加工中心等机加工设备刀架系统的核心配套夹具，主要应用于批量金属零件的内螺纹加工场景，覆盖汽配、通用五金、精密仪器等多个机加工领域的螺纹加工工序，能够适配不同规格的丝锥装夹需求，解决传统攻丝夹具换型慢、过载易断丝锥、同轴度偏差大的行业痛点。在实际生产场景中，该卡盘直接安装在数控刀架的标准刀位上，无需额外改造刀架结构，即可配合机床的进给与主轴旋转动作完成内螺纹切削作业，当加工盲孔螺纹、硬材质螺纹出现进给过载时，内置的离合结构会自动断开扭矩传递，避免丝锥因扭矩突增发生崩断、扭折，大幅降低丝锥损耗成本，同时减少因断丝锥取出造成的工件报废问题。从功能特性来看，该卡盘采用快换式夹头结构，更换不同规格丝锥时无需拆卸卡盘主体，仅需更换对应规格的弹性夹套即可完成装夹，换型时间较传统锁紧式卡盘缩短70%以上，适配小批量多品种的柔性加工需求；内置的扭矩离合机构采用端面齿啮合传递扭矩，可根据丝锥规格、加工材质调整离合触发扭矩，确保攻丝过程扭矩稳定，螺纹牙型饱满无烂牙、滑牙问题。设计过程中，工程师充分考虑了数控刀架的安装边界，卡盘主体采用阶梯轴式安装结构，安装定位面与刀架刀位的定位基准完全贴合，径向跳动控制在0.02mm以内，保证攻丝时丝锥与工件底孔的同轴度；卡盘的外形轮廓做了圆角避空处理，避免刀架转位时与相邻刀位的刀具、工件夹具发生干涉，整体轴向尺寸紧凑，不会额外占用刀架的Z向行程空间，适配多数卧式、斜床身数控车床的刀架安装尺寸。卡盘的主体结构采用合金结构钢经淬硬处理，关键啮合部位做了耐磨涂层处理，长期高频换夹、离合动作下仍能保持精度稳定，夹套采用弹性开槽结构，装夹丝锥时夹持力均匀，不会夹伤丝锥柄部，同时保证传动无打滑。在实际加工应用中，该卡盘可适配公制、英制等多种标准的机用丝锥，完成M3到M16范围内的螺纹加工，无论是钢件、铸铁件还是有色金属件的攻丝作业，都能保持稳定的加工精度与加工效率，是数控机加工螺纹工序提升效率、降低成本的实用配套工装。
