双轮式橡胶缓冲悬挂连接件结构设计

　　在各类需要隔振缓冲的机械连接场景中，这类双轮构型的橡胶悬挂件是承担动载荷隔离、位移补偿的核心部件，区别于金属刚性连接件，它能在连接两个相对运动部件的同时，过滤掉高频振动冲击，避免振动直接传递到主体结构上引发疲劳损伤。从实际应用场景来看，这类部件常见于小型动力设备的机脚连接、轻型代步工具的悬挂缓冲、工业输送线的浮动支撑结构中，也会用在需要隔振的通讯设备安装支架上，抵消设备运行时自身产生的振动，同时隔绝外部环境的振动传递到精密器件上。

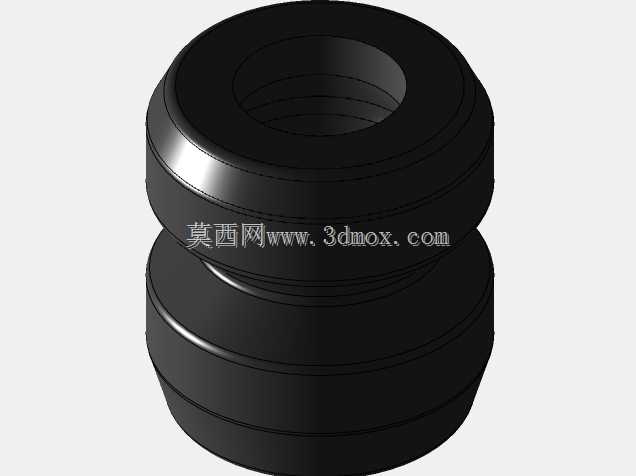

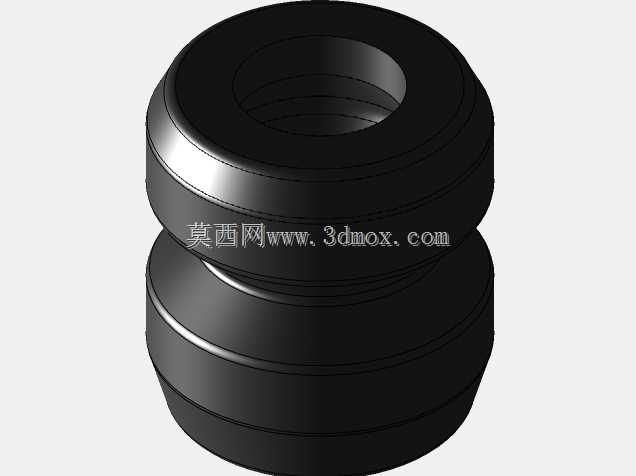

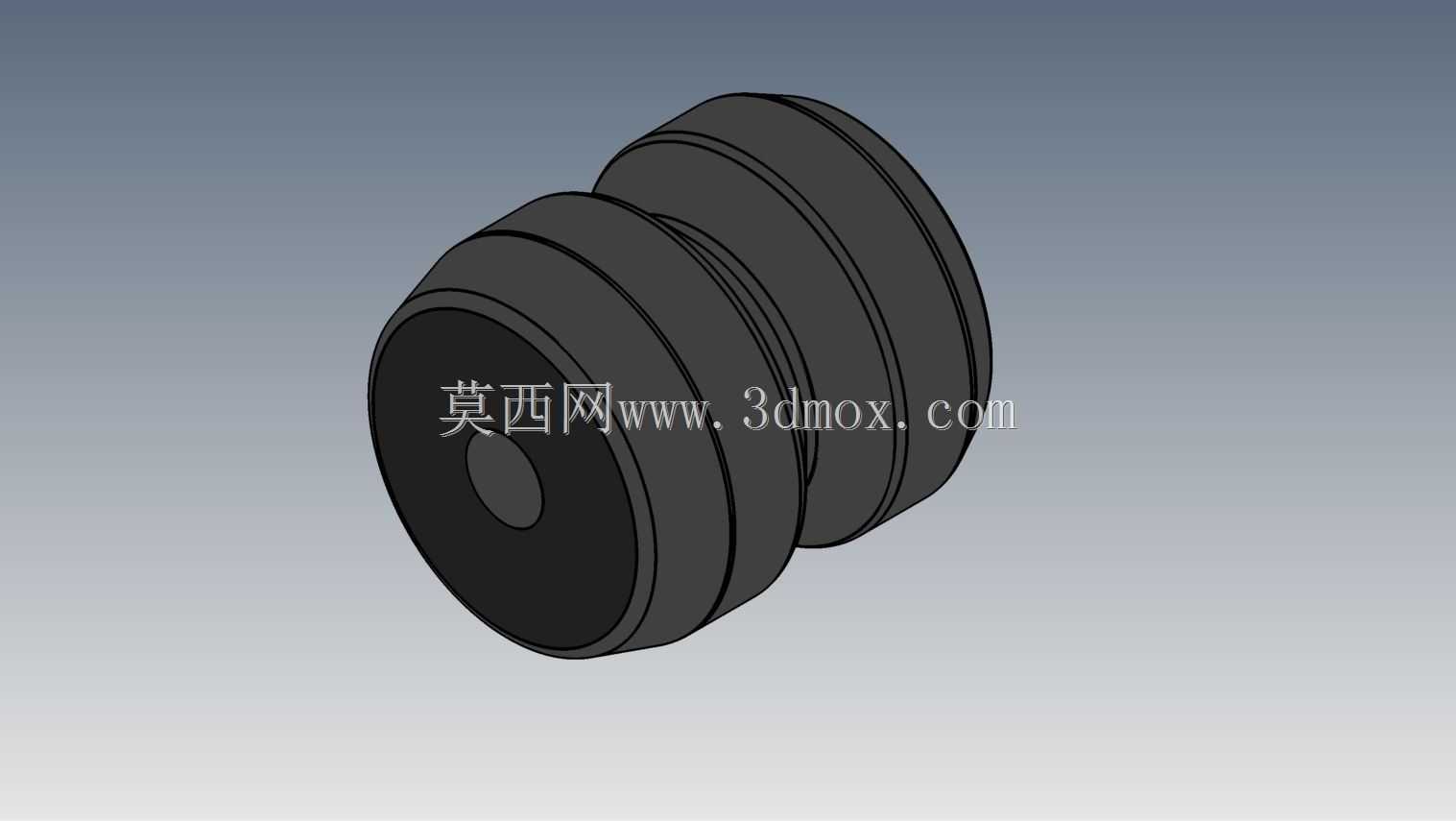

　　从功能特性上看，该橡胶悬挂件采用双鼓轮式的外形结构，中间的内凹环槽是核心的安装定位边界，安装时可通过卡箍、嵌装卡槽卡入中间环槽实现径向定位，两端的凸缘结构可限制轴向窜动，不需要额外设计复杂的轴向固定结构，装配时直接推入对应安装位即可完成初步定位，大幅降低装配工序的复杂度。橡胶本体采用邵氏硬度适中的耐油橡胶配方，既保证足够的径向承载能力，能承担额定范围内的静载荷与动载荷，又能在轴向、径向、扭转三个方向提供合适的变形量，补偿安装过程中产生的位置偏差，同时在受到冲击载荷时通过橡胶的内摩擦阻尼快速耗散冲击能量，避免刚性碰撞产生的噪音与结构损伤。

　　设计思路上，这类悬挂件没有采用传统的金属骨架外包橡胶的结构，而是整体采用均质橡胶硫化成型，中心预留的轴向通孔可穿装固定螺栓或者定位销轴，实现两个连接部件的柔性连接。两端的轮状凸缘直径大于中间环槽的直径，形成天然的轴向限位面，安装时卡槽的宽度略小于中间环槽的宽度，可让橡胶件在卡槽内有微小的轴向活动余量，同时两端凸缘卡在卡槽外侧，防止工作过程中橡胶件从安装位脱出。外形尺寸的设计上，整体外径根据承载需求设定，中间环槽的直径与安装卡槽的内径匹配，环槽的宽度与安装板的厚度适配，保证安装后橡胶件不会出现过度压缩或者间隙过大的问题，中心通孔的直径根据穿装的紧固件尺寸设计，通孔边缘做圆角过渡，避免应力集中导致橡胶件在反复变形过程中出现撕裂。

　　从安装边界来看，该部件的安装空间只需要预留出对应外径的圆柱空间，轴向长度匹配橡胶件的总长度即可，不需要额外的润滑、密封结构，橡胶本身的耐候性可以适应常规的工业环境使用需求，工作过程中不需要日常维护，相比金属弹簧类缓冲件，它不会产生共振放大的问题，在宽频率范围内都有稳定的隔振效果，同时橡胶材质本身有一定的阻尼特性，能快速衰减振动，不会出现弹簧件反复弹跳的问题。在结构建模过程中，需要重点关注橡胶件的拔模角度，硫化成型时的分型面设置在中间环槽的中心位置，两端的凸缘外表面做光滑的圆弧过渡，避免出现尖锐棱角导致应力集中，中心通孔的内壁粗糙度要控制在合理范围，避免穿装螺栓时刮伤橡胶表面影响使用寿命。另外在设计时需要核算橡胶件的压缩量，额定载荷下的压缩量控制在橡胶总厚度的15%-25%之间，既保证足够的缓冲能力，又不会因为过度压缩导致橡胶提前老化失效，扭转角度的允许范围控制在±5°以内，可补偿安装时的角度偏差，同时不会因为扭转角度过大导致橡胶件出现扭转变形损伤。
