带螺纹输出端的精密主轴传动组件

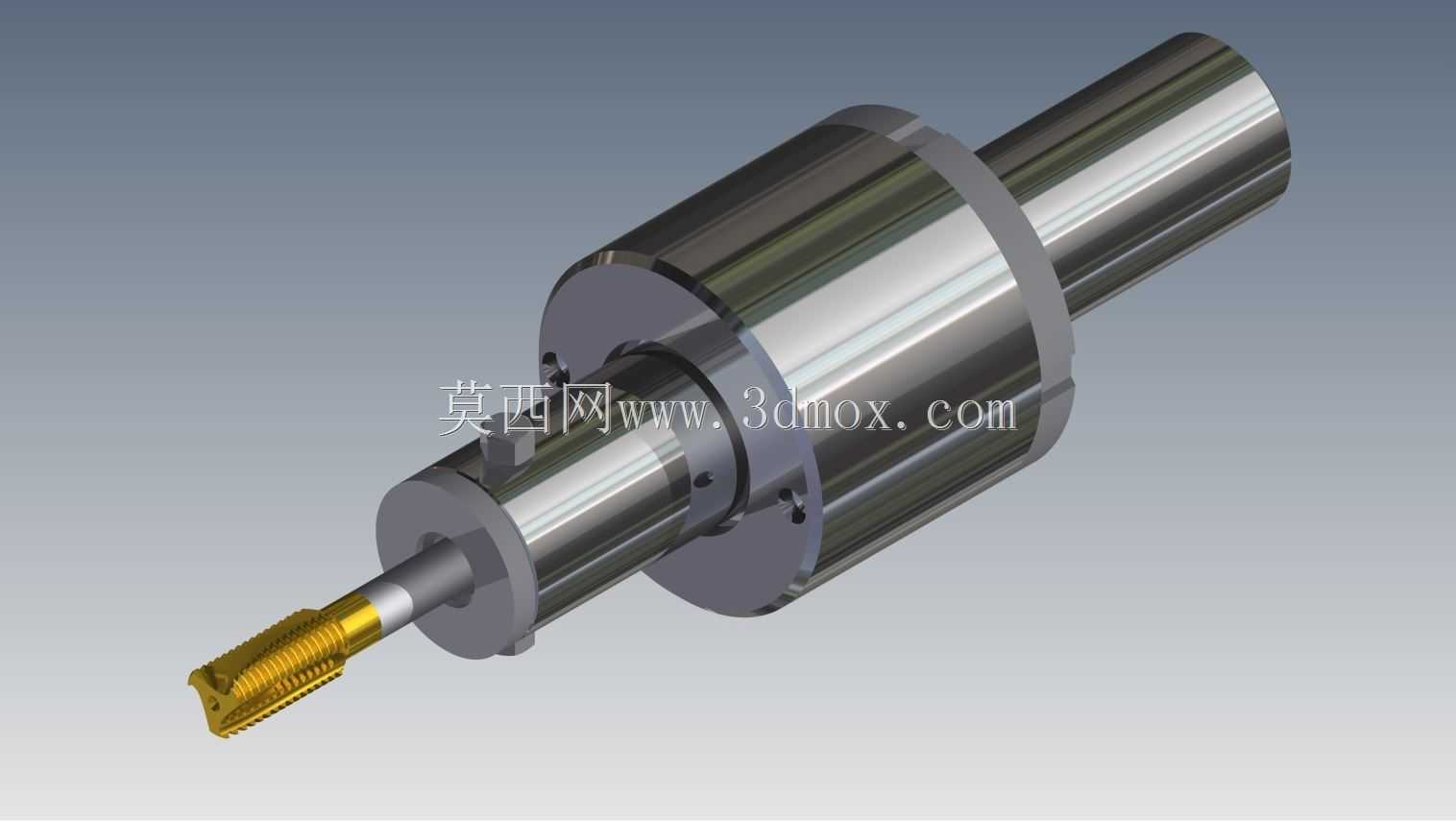

　　这款带螺纹输出端的精密主轴传动组件，核心应用场景覆盖小型精密加工设备的动力输出端、自动化装配工位的执行端连接、以及专用检测设备的旋转承载结构，在小扭矩高转速的传动链路中承担动力传递与执行件装夹的核心作用。从实际使用场景来看，这类轴件常被用在小型攻丝设备的输出端、精密涂覆设备的旋转工位、或是小型实验台的旋转驱动端，前端的外螺纹结构可直接配套带内螺纹的执行端头，无需额外设计转接法兰，能大幅缩减装配环节的零件数量，降低装配累积误差。

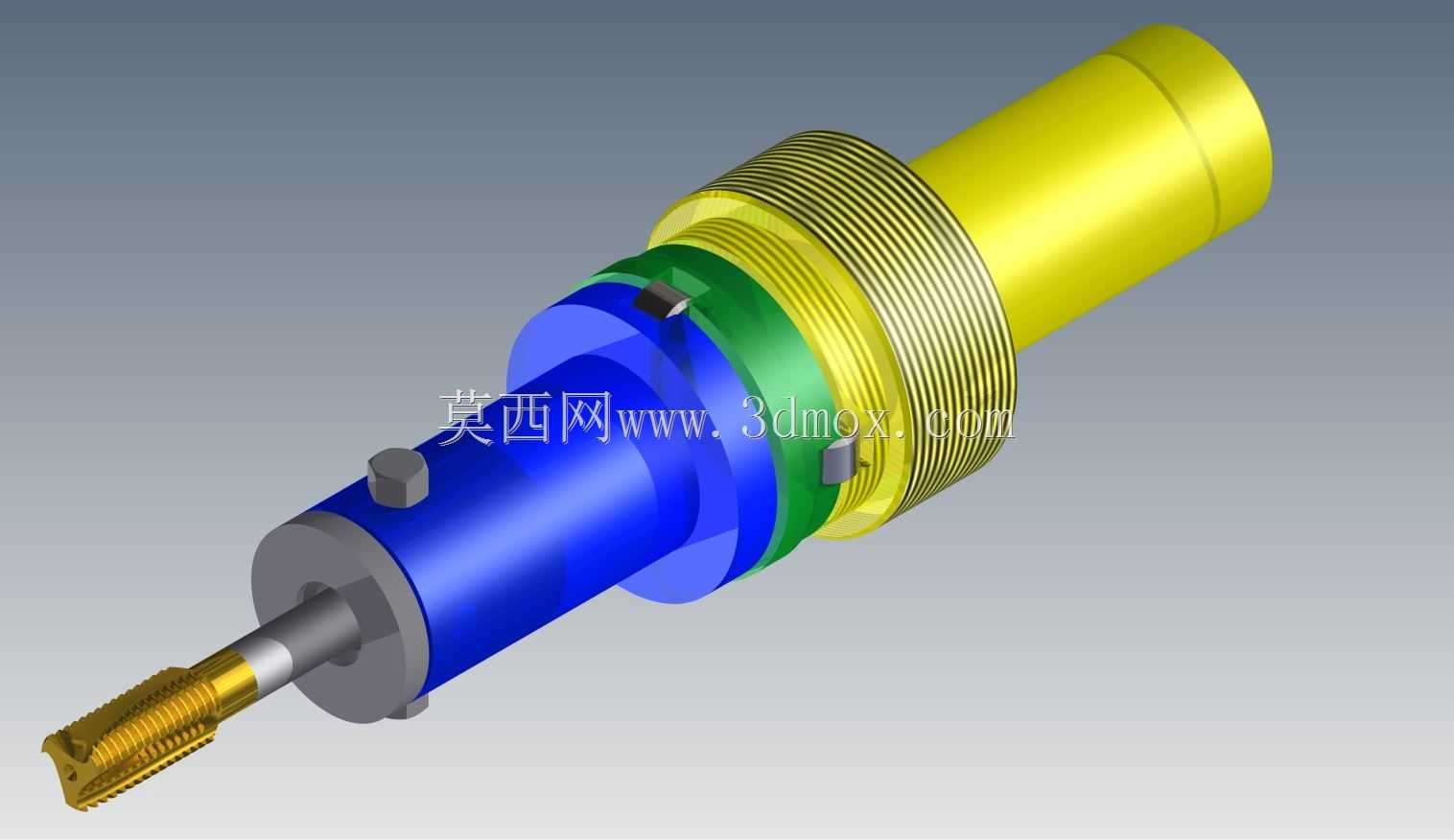

　　从功能特性上看，组件采用阶梯轴式的整体结构设计，中间大直径段为轴承安装位，可配对安装角接触球轴承或是深沟球轴承，承担径向载荷与少量轴向载荷，两端的轴颈分别对应动力输入端与执行件输出端，输出端的细牙外螺纹经过结构优化，螺纹收尾处设计有退刀槽，避免螺纹加工时出现牙型不完整的问题，同时螺纹段与相邻轴颈的同轴度控制在0.01mm以内，保证高速旋转时的跳动量满足精密作业要求。中间的环形凸台一方面作为轴承内圈的轴向定位面，另一方面可配套锁紧螺母实现轴承的预紧调整，无需额外设计轴用挡圈槽，提升轴体整体的结构强度，避免应力集中带来的断裂风险。

　　设计思路上，整个组件优先考虑装配工艺性与加工可行性，所有轴段的直径差控制在合理范围，磨削加工时可一次装夹完成所有配合面的精加工，减少二次装夹带来的形位公差偏差。轴承安装位的轴颈公差选用k6级过渡配合，既保证轴承内圈与轴的紧密贴合，避免旋转时出现跑内圈的问题，又不会因为过盈量过大导致轴承安装时内圈胀大，影响轴承的旋转精度。输出端的螺纹段长度经过匹配计算，既可以满足常用执行端头的拧入深度要求，又不会因为螺纹过长导致轴端刚性下降，螺纹末端的倒角设计为15度导向角，方便执行件的快速拧入装配，避免螺纹牙型被磕碰损坏。

　　外形尺寸与安装边界方面，组件整体为同轴回转体结构，最大外圆直径为中间轴承安装段的尺寸，整体长度可根据配套设备的安装腔体深度调整，输入端轴颈直径与常用的微型联轴器孔径匹配，可直接连接伺服电机或是步进电机的输出轴，无需额外定制转接轴。安装时，轴承外圈装入设备腔体的轴承座孔内，通过端盖压紧轴承外圈实现轴向固定，整个组件的旋转部分与固定腔体之间预留有0.5mm的安全间隙，避免旋转时出现摩擦剐蹭。轴体所有锐边都做了0.2mm的倒角处理，既去除加工毛刺避免装配时划伤操作人员，又能减少应力集中，提升轴件的抗疲劳强度。表面处理采用镀硬铬工艺，提升轴面的硬度与耐磨性，长期在高转速工况下运行也不会出现轴面磨损导致的精度下降问题，配合面的表面粗糙度控制在Ra0.8以内，保证配合的紧密性与旋转的平稳性。
