联合收割机内部作业结构三维设计模型

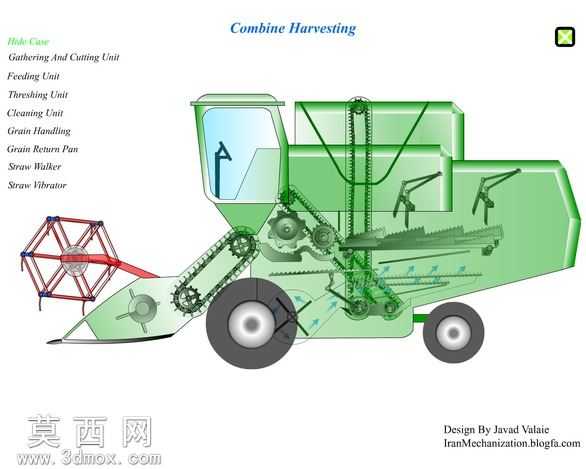

本模型为联合收割机整机三维设计成果，完整还原了联合收割机从前端作物喂入到后端籽粒收集的全流程作业结构，建模过程严格遵循农用收获机械的实际作业逻辑，对各功能单元的布局、传动关系、运动路径做了精准的数字化复刻。模型整体采用半透明可视化的呈现方式，将封闭机身内部的核心作业模块完整展现，从前端的拨禾切割单元开始，依次搭建了喂入输送单元、脱粒处理单元、清选筛分单元、籽粒输送收集单元、杂余回流单元、茎秆排出单元等核心功能模块，每个模块的零部件装配关系、传动连接路径都做了符合机械原理的建模处理，清晰展现了作物从被切割进入机身，到经过脱粒、清选、籽粒归集、杂余二次处理、茎秆排出的完整物料流向。建模阶段对各传动部件的啮合关系、运动干涉情况做了反复校验，齿轮、链条、输送搅龙等传动零件的参数匹配真实农用机械的设计规范，机身外壳、驾驶室、行走轮系等外部结构也按照实际联合收割机的造型比例做了还原，半透明的材质设置既保留了整机的外观轮廓辨识度，又能让使用者清晰观察到内部各作业单元的排布逻辑与工作原理，可用于农业机械原理教学、农机结构认知、新型联合收割机方案设计的参考载体，帮助使用者直观理解联合收割机的复杂作业流程与内部机械构造逻辑，理清各功能模块之间的协同作业关系，为农用收获机械的结构优化、原理演示提供精准的三维数字化支撑。
