农业机械用滑动离合器结构三维设计

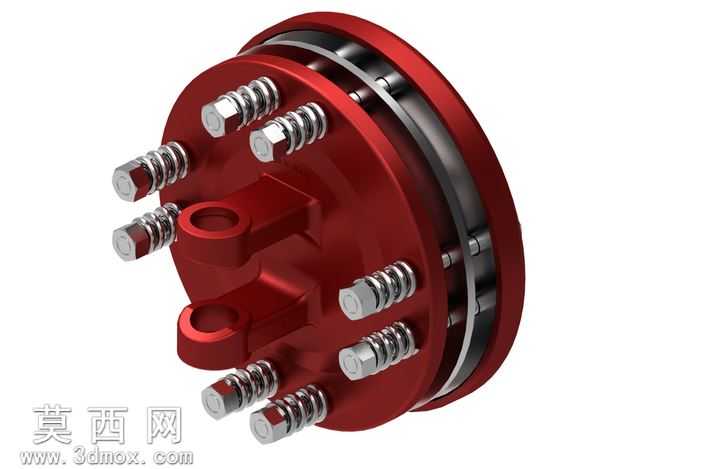

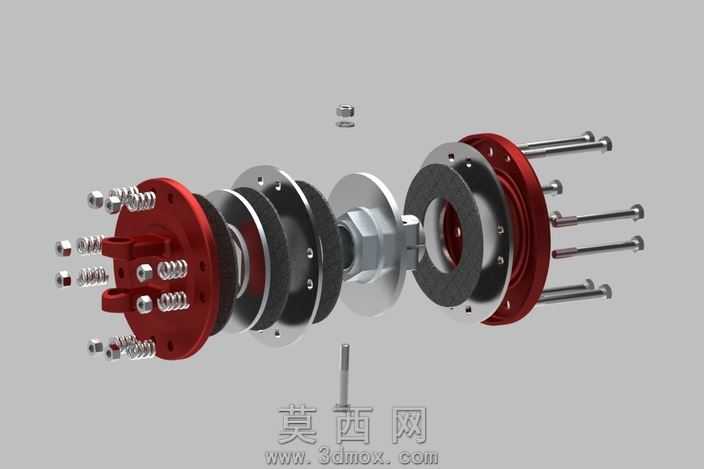

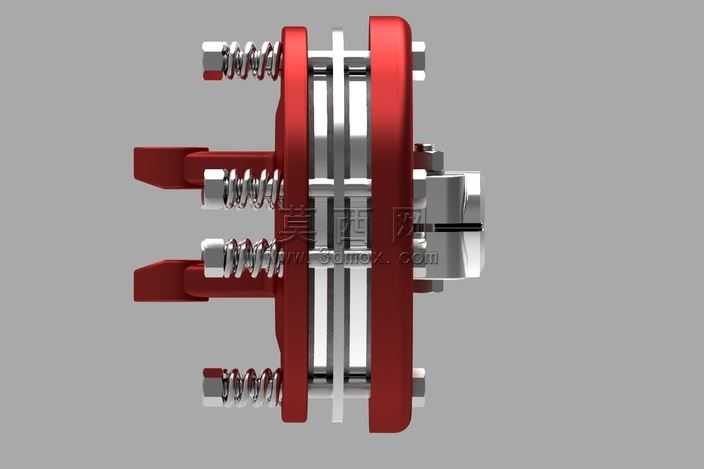

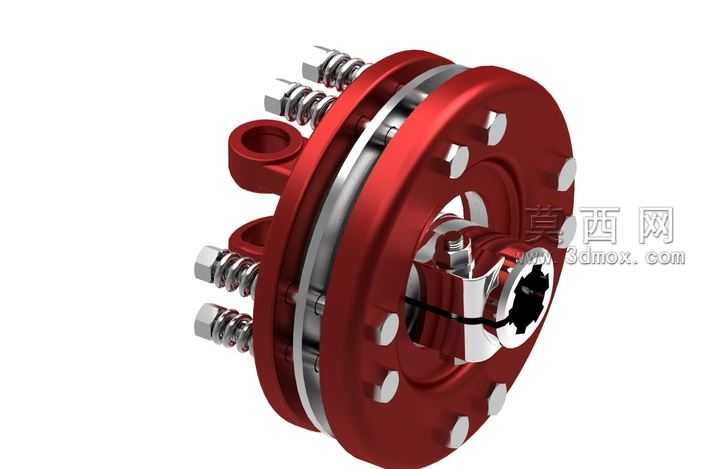

本滑动离合器三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动部件的设计规范，对各组成零件的尺寸配合、装配关系进行了精准还原。模型主体结构包含法兰连接盘、摩擦副组件、弹簧压紧机构、花键轴套、锁紧固定件等核心部分，建模时首先绘制各零件的二维截面草图，通过拉伸、旋转、扫掠等基础特征命令生成基体，再对螺栓孔、弹簧安装位、花键齿形、摩擦片卡槽等细节结构进行精细化特征处理，确保每一处结构都符合实际加工与装配的工艺要求。渲染阶段采用金属材质与工程漆面材质搭配的方案，主体法兰盘与金属结构件赋予高反光铬钢材质，还原金属零件的机加工质感，外部壳体与压紧盘赋予哑光红色工业漆面材质，弹簧、螺栓等标准件赋予镀锌金属材质，摩擦片区域赋予耐高温复合摩擦材质，通过调整材质的粗糙度、反射率、凹凸贴图参数，让不同零件的材质区分清晰，视觉上具备真实工业产品的质感。结构设计上，该滑动离合器采用多组周向布置的螺旋弹簧提供压紧力，通过弹簧的预紧力控制摩擦副之间的正压力，从而实现额定扭矩下的传动接合，当负载超过设定阈值时摩擦副产生滑动，实现过载保护功能，避免传动链后端的农业机械工作部件因过载损坏；花键轴套结构保证了与传动轴的周向固定与轴向滑动余量，侧方的连接吊耳用于离合器的安装固定与位置调整，多组螺栓组件实现各盘体之间的连接定位，整体结构紧凑，传动路径清晰，各零件之间不存在干涉问题，装配关系完全符合实际机械装配逻辑。设计过程中重点考量了农业机械作业时负载波动大、工作环境多尘的使用场景，对摩擦副的接触面积、弹簧的刚度参数、密封间隙的预留都进行了针对性的结构优化，模型可直接用于农业机械传动系统的结构验证、装配教学、作业原理演示等场景，各零件均为可编辑参数化特征，支持根据实际使用需求调整尺寸参数进行二次设计。
