内燃机用铝合金活塞三维建模设计

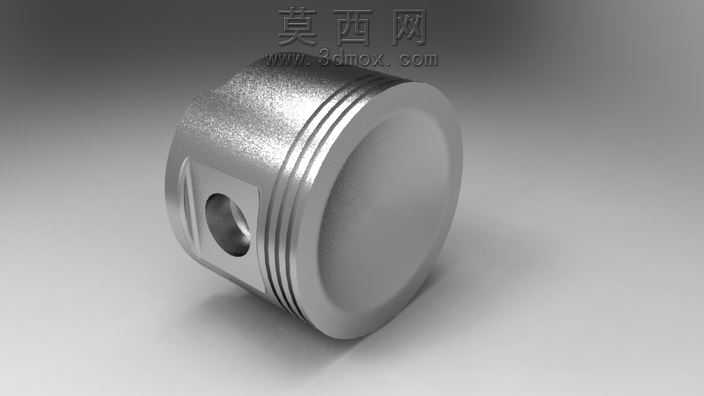

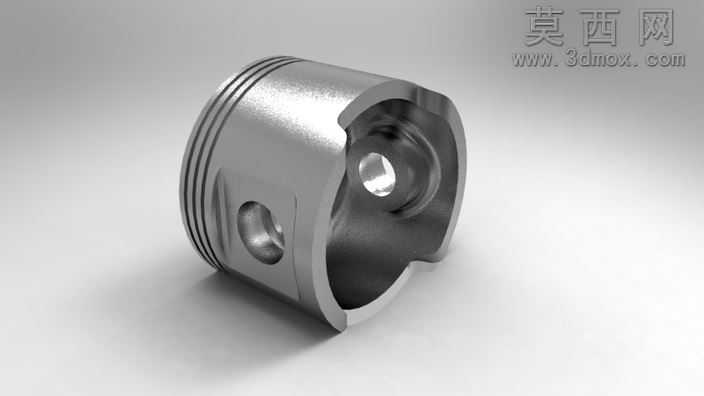

本活塞模型采用SolidWorks进行参数化三维建模，整体遵循内燃机活塞的实际工程设计逻辑完成结构搭建。建模过程首先以旋转凸台命令生成活塞的主体基体，精准还原活塞顶部的凹面轮廓与裙部的圆柱形态，针对活塞头部的多道环槽结构，采用环形切除命令逐一定位尺寸，保证环槽的宽度、深度与间距符合常规汽油机活塞的设计规范，为后续气环、油环的装配预留精准的配合空间。针对活塞销座部分，通过对称拉伸切除生成销孔凸台，再对销孔进行同轴度约束的打孔操作，同时在销座与裙部的衔接位置做圆角过渡处理，还原实际零件的应力分散结构设计，避免应力集中导致的部件失效问题。模型的裙部侧面做了适配缸套配合的微形变让位结构设计，还原真实活塞工作时的热膨胀补偿形态，保证往复运动过程中的配合精度。材质渲染阶段采用磨砂铝合金材质，调整金属粗糙度参数模拟铸铝活塞的表面金属质感，对环槽边缘、销孔内壁做细微的高光处理，还原机加工面的光洁度特征，整体渲染采用柔和的侧方打光，凸显活塞的金属肌理与结构层次。设计过程中严格遵循活塞的功能结构逻辑，头部环槽用于密封燃气、刮除缸壁多余机油，销座用于连接活塞销传递动力，裙部用于引导活塞在缸套内做往复直线运动，各部分结构的尺寸比例参考通用小排量内燃机活塞的工程参数设定，整体模型结构完整无破面，可用于装配模拟、运动仿真以及教学演示场景，能够直观展现活塞的结构特征与工作原理，为动力系统相关的设计研发、结构教学提供精准的三维数字模型支撑。
