多工位齿轮联动电源靶机械结构

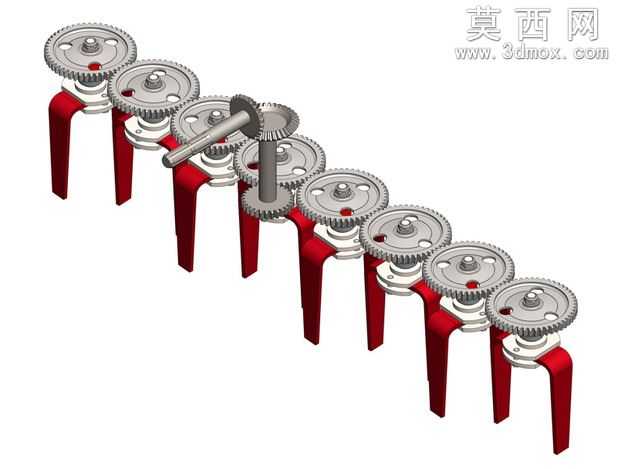

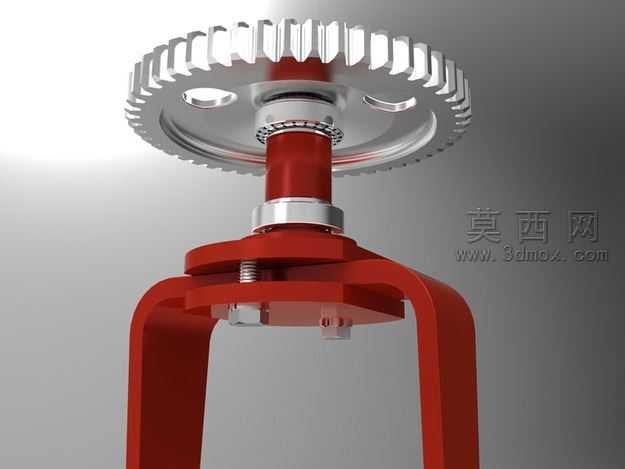

本作品为多工位齿轮联动电源靶机械结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械传动设计规范，对每一处零件的尺寸公差、装配关系进行了精准约束，确保整体结构无干涉、传动逻辑通顺。整体结构采用一字排开的多工位布局，共设置九个独立的工位单元，每个工位单元底部配置红色支撑脚架，架体采用高强度金属材质设定，表面做哑光烤漆质感处理，色彩饱和度均匀，边缘做圆角过渡处理，既保证支撑强度又避免尖锐棱角带来的安全隐患。每个工位顶部安装带定位孔的传动齿轮，齿轮参数统一，齿形为标准渐开线圆柱直齿，建模时对齿顶圆、齿根圆、分度圆参数做了精准设定，齿面做金属抛光质感处理，还原真实机加工齿轮的金属光泽与表面纹理。传动系统采用正交齿轮传动设计，横向布置的长传动轴贯穿多个工位，轴端安装锥齿轮与纵向布置的主动齿轮啮合，实现动力的90度转向传递，主动齿轮转动时可通过传动轴同步带动所有工位的齿轮同步转动，保证各工位动作的一致性与同步性。建模过程中对装配间隙做了合理预留，齿轮啮合间隙控制在标准公差范围内，既保证传动顺畅无卡滞，又避免间隙过大导致的传动误差。渲染阶段采用工作室级光照环境，主光源从斜上方投射，辅以补光消除结构暗部阴影，金属零件的反射、折射参数经过反复调试，齿轮的金属冷硬质感、支撑脚的漆面质感、传动轴的金属哑光质感都得到精准还原，整体视觉效果真实细腻，可直观展示结构的传动逻辑与装配关系。设计思路围绕多工位同步作业需求展开，通过统一的动力输入实现所有工位的同步动作，简化了动力源配置，提升了设备运行的同步精度，整体结构紧凑，工位排布规整，便于后续拓展工位数量或调整工位间距，适配不同的作业场景需求，可作为教学演示模型、自动化设备传动单元参考方案使用。
