三角布置三链轮链条传动结构设计

这套三链轮链条传动结构，是针对空间受限的多轴动力传递场景开发的传动方案，在轻工输送设备、小型自动化生产线、纺织机械、农用作业机具中有着广泛的应用空间，能够在非同轴、非直线排布的三个动力轴之间实现稳定的回转动力传递，解决了传统双链轮链传动仅能实现两轴动力传输的布局局限。

在实际设备运行中，这套传动结构承担着精准传递扭矩、同步多轴运转节拍的核心作用，当其中一个链轮作为主动轮接入驱动端动力时，另外两个链轮可作为从动轮同步输出动力，无需额外增设中间传动组件，就能实现单动力源驱动两个不同工位执行机构运转的效果，有效简化了设备的动力排布架构，降低了整体传动链路的动力损耗。

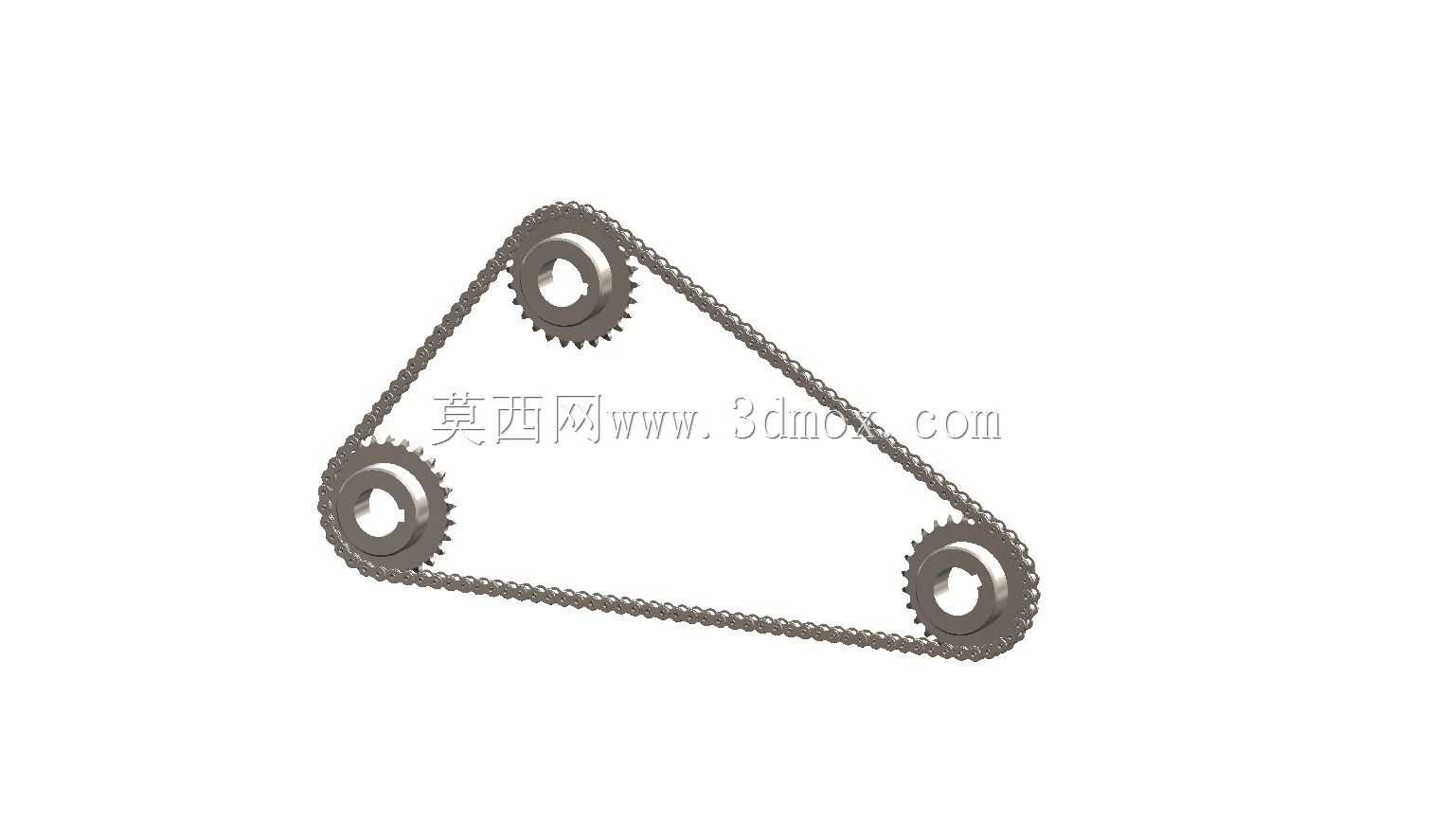

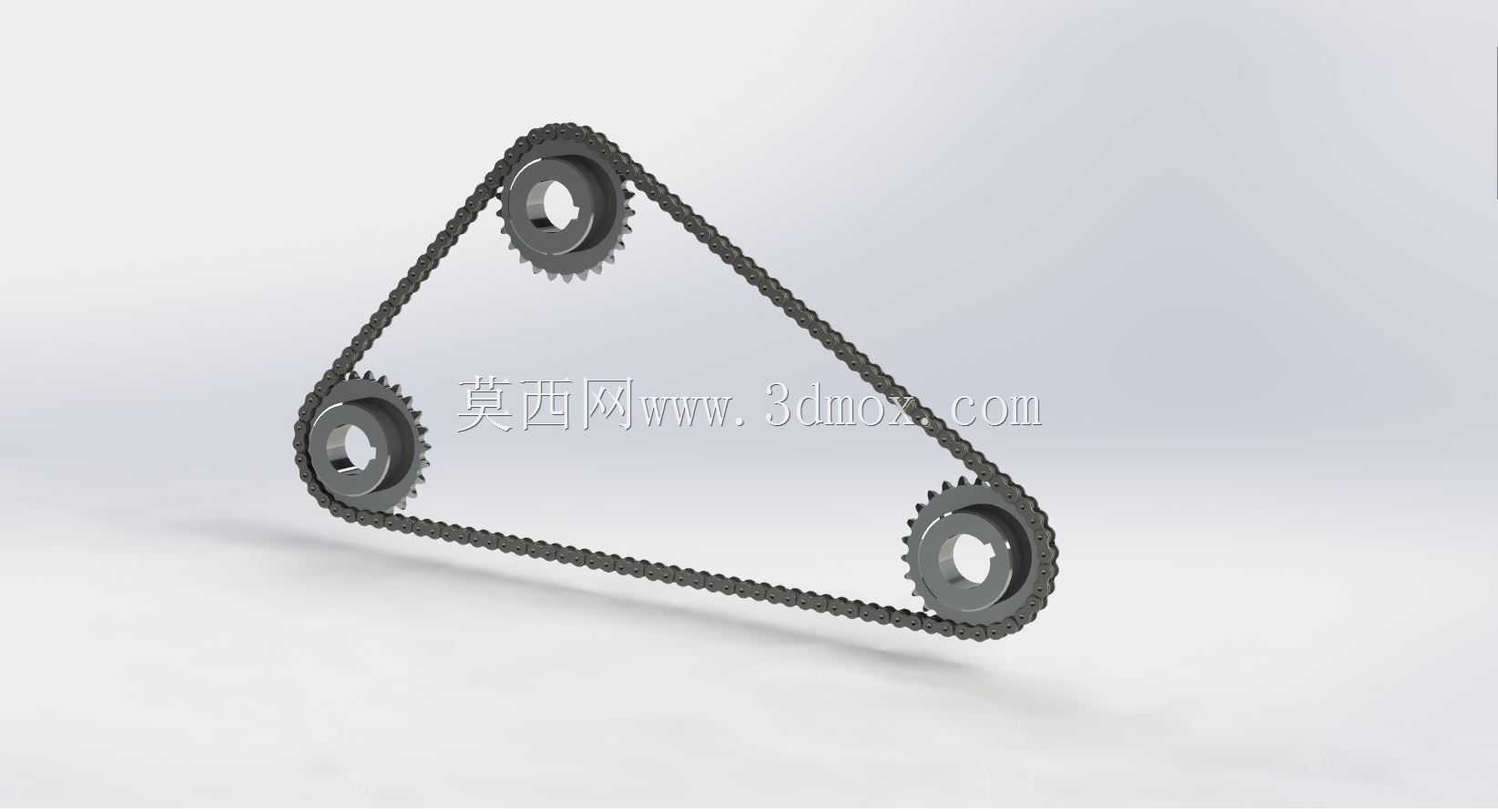

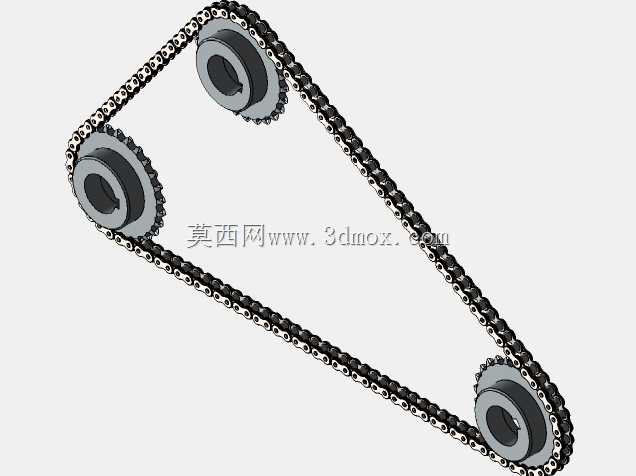

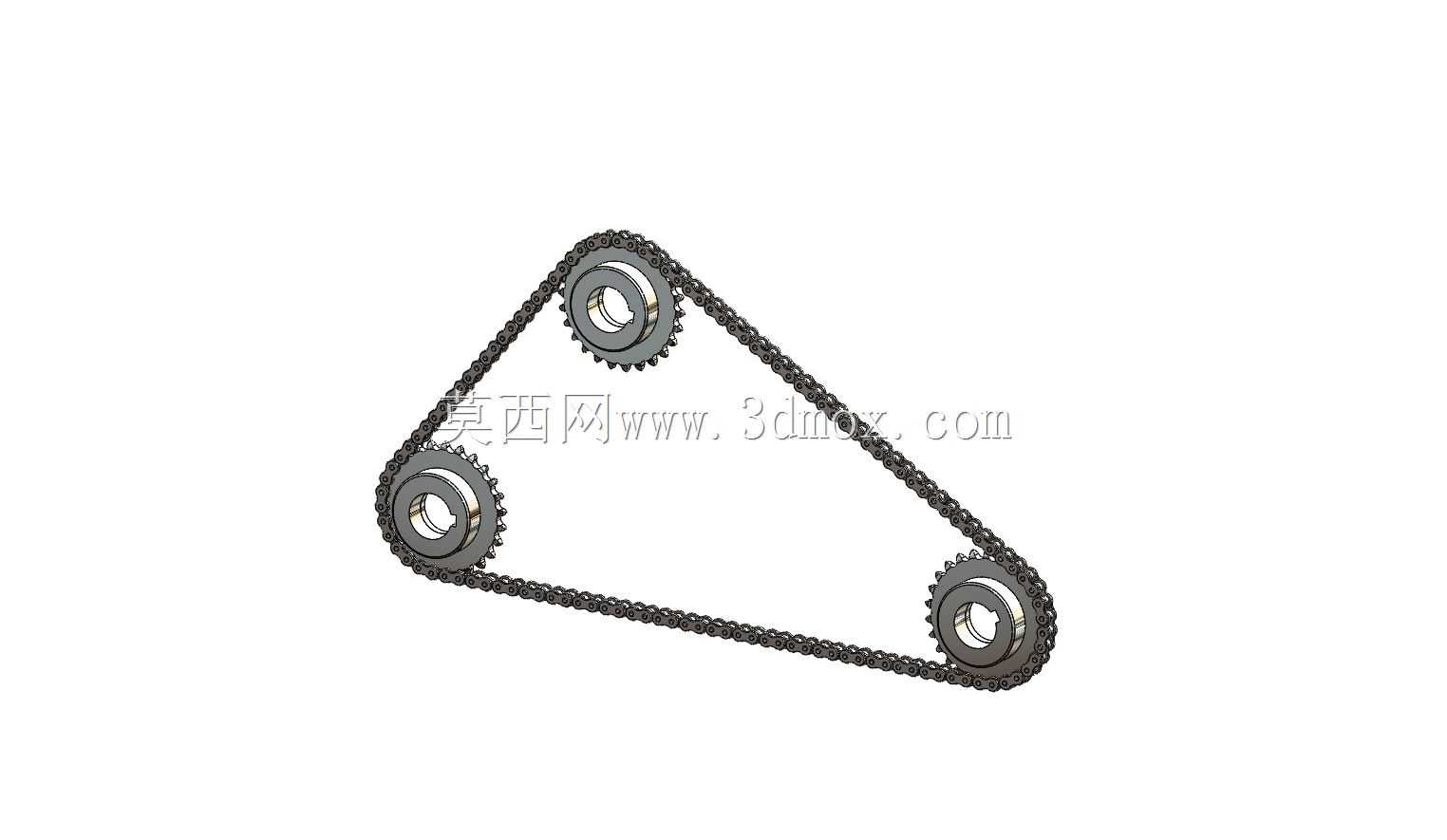

从功能特性来看，这套三角排布的链传动结构保留了标准滚子链传动的核心优势，相比带传动不存在打滑风险，平均传动比精准，传动效率可达95%以上，能够在多尘、有油污的复杂车间工况下保持稳定工作状态，对安装环境的适应性更强；三个链轮呈等边三角形排布，链条包角覆盖每个链轮的啮合齿段，有效避免了链轮齿数较少时容易出现的跳齿、脱链问题，运转过程中传动平稳，冲击与振动幅度控制在合理区间，能够适配中低速、中等载荷的动力传递需求。

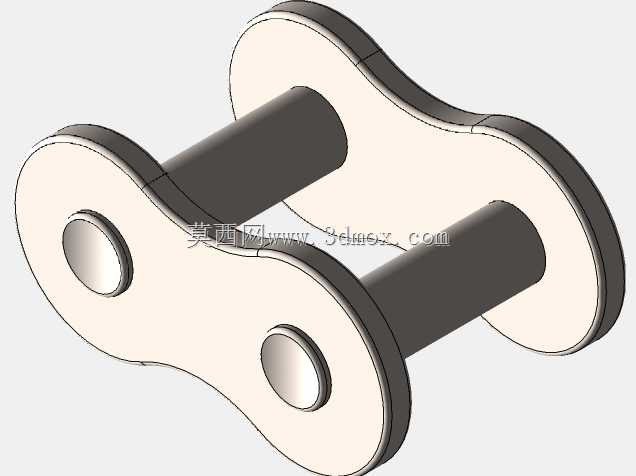

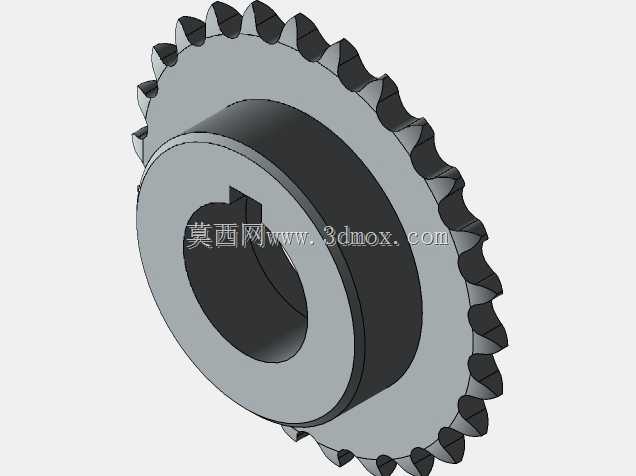

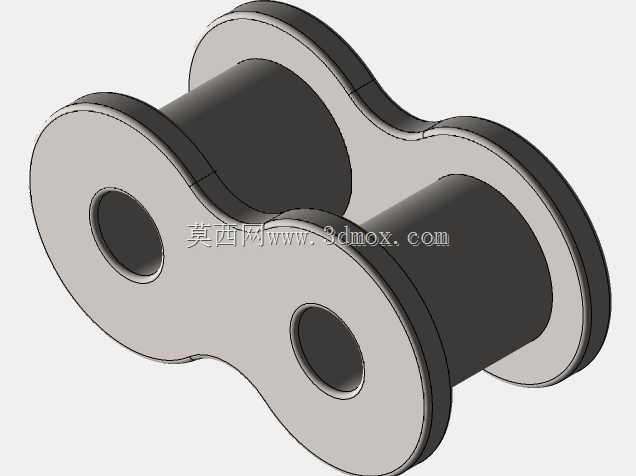

设计过程中，首先根据目标设备的三个动力轴安装孔位确定了链轮的中心距参数，匹配对应节距的标准滚子链条，确保每个链轮的有效啮合齿数不低于12齿，降低链节与轮齿啮合时的动载荷；链轮轮齿采用标准渐开线齿形设计，齿面做了适配啮合的圆角处理，减少链条铰接处的磨损速率，延长整套传动结构的使用寿命；链轮中心设计有标准键槽结构，可通过平键与设备传动轴实现周向固定，避免动力传递过程中链轮与轴出现相对转动。

安装边界方面，这套结构的整体外轮廓由三个链轮的中心距决定，安装时需要保证三个链轮的回转平面处于同一平面内，平面度误差控制在允许范围内，避免链条出现侧向偏磨；链条张紧度可通过调整其中一个链轮的安装位置实现，预留的张紧调节行程能够补偿链条长期使用后的磨损伸长量，无需频繁更换链条即可维持传动稳定性；链轮轴向定位采用轴肩配合挡圈的固定方式，轴向窜动间隙控制在合理范围，确保链条运转过程中不会出现轴向脱出的问题。
