雅马哈FZ摩托车后摇臂带减震总成结构

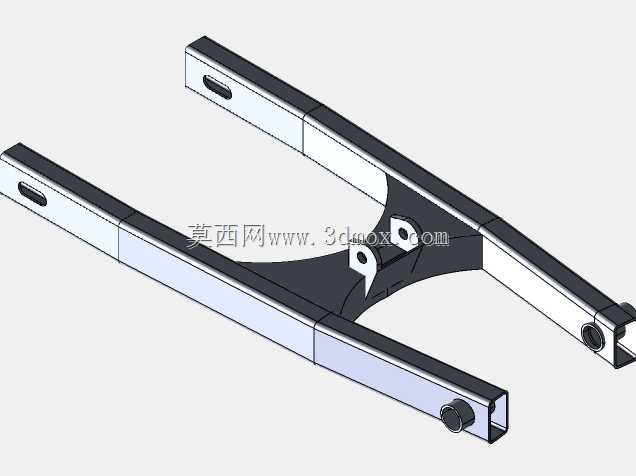

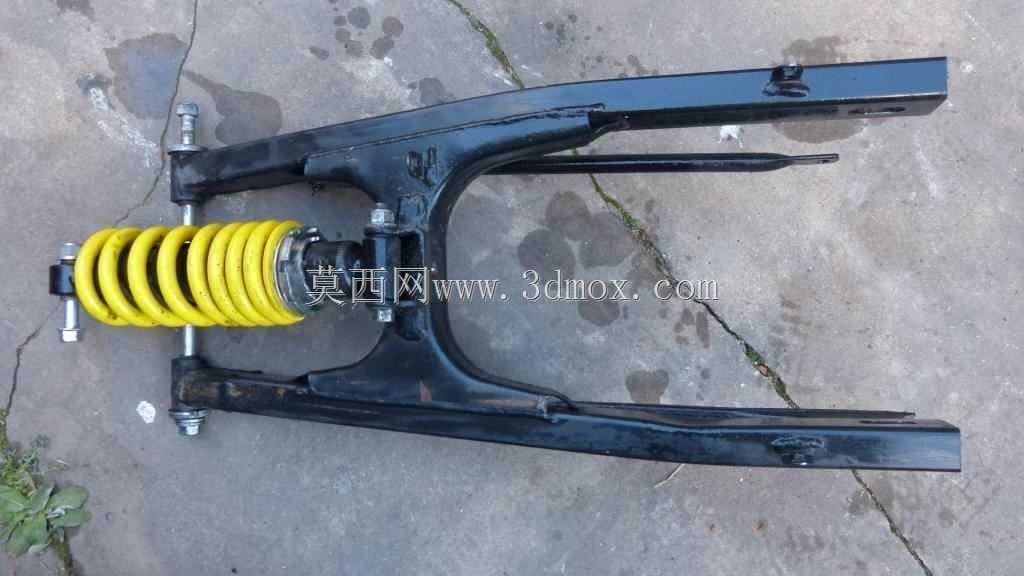

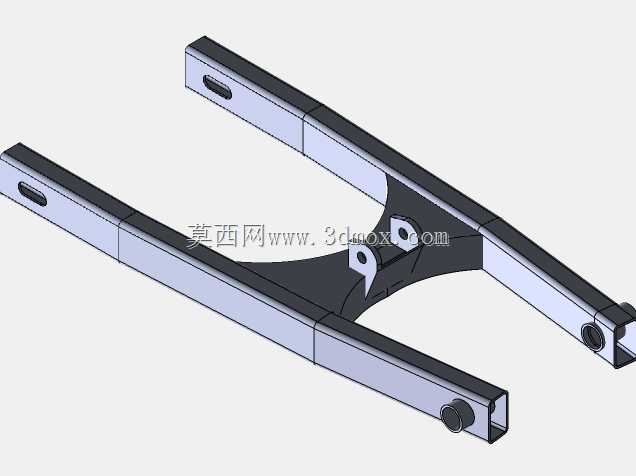

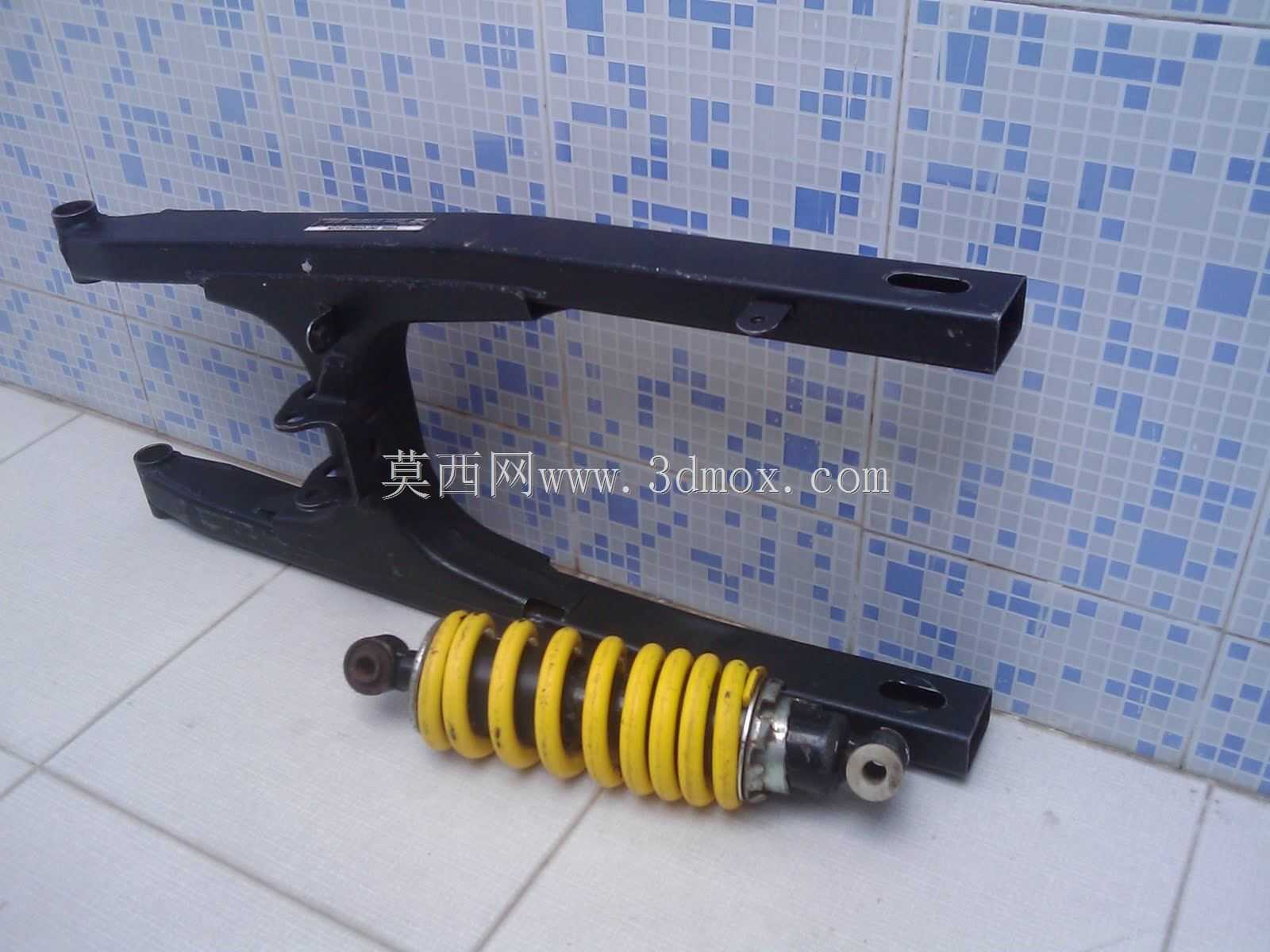

该结构为两轮摩托后悬挂核心承载部件，主要应用于中小排量街车的后轮承载与减震缓冲场景，是连接车架主体与后轮轮轴的关键传力构件，日常行驶中承担后轮传递的路面冲击、驱动扭矩与制动力矩传递作用，直接决定车辆行驶的操控稳定性与骑乘舒适性。该总成采用箱型管组焊结构作为摇臂主体，相比传统圆管摇臂拥有更高的抗扭刚度与抗弯强度，能够在弯道侧倾、急加速起步、重刹制动等工况下抑制摇臂形变，避免后轮定位参数偏移，保障轮胎接地面积稳定。摇臂前端通过同轴铰接点与车架后吊耳连接，形成可上下摆动的旋转副，铰接位置配置耐磨衬套，既降低摆动摩擦阻力，也能长期承受交变载荷不出现松旷。摇臂中部集成单筒螺旋弹簧减震器安装位，减震器上端与车架中部安装座连接，下端通过销轴固定在摇臂加强筋位置，形成多连杆式杠杆减震结构，可通过杠杆比优化减震阻尼特性，过滤路面细碎颠簸的同时，在过减速带、坑洼路面等大冲击工况下提供足够的缓冲行程，避免减震触底。摇臂后端设置对称的后轮轴安装长槽，可通过调整槽内轴座位置调节传动链条张紧度，适配不同磨损程度的链条使用需求，安装槽旁预留刹车卡钳、挡泥板、链盒等附属部件的安装孔位，所有安装孔位的同轴度、位置度均按照实车装配公差设计，可直接用于结构验证、改装件开发参考。整体结构的外形尺寸适配常规17寸后轮的安装空间，两侧摆臂间距预留后轮宽度与刹车盘安装空间，摆动行程范围内与车架、后轮、排气等周边部件无运动干涉，铰接点的位置设计充分考虑车辆重心分配，可帮助车辆实现更均衡的前后轴荷配比，提升过弯时的操控跟随性。摇臂主体的箱型截面采用变厚度设计，在铰接点、减震安装点、后轮轴安装点等应力集中位置做局部加厚加强，在非承载区域适当减薄以控制整体重量，兼顾结构强度与轻量化需求，焊接位置均做圆弧过渡处理，降低应力集中带来的疲劳断裂风险，可满足日常通勤、轻度激烈驾驶等多场景下的长期使用强度要求。
