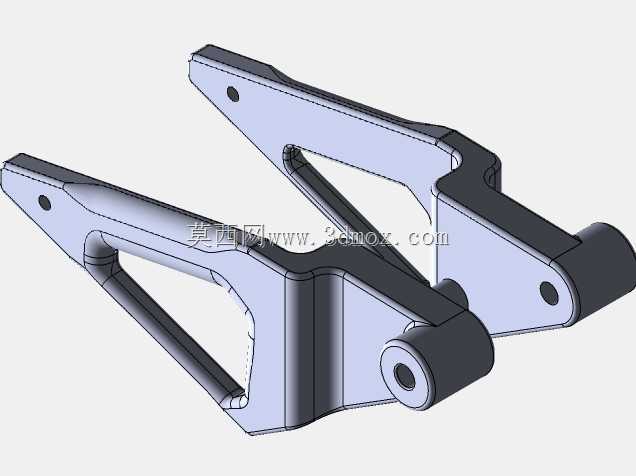

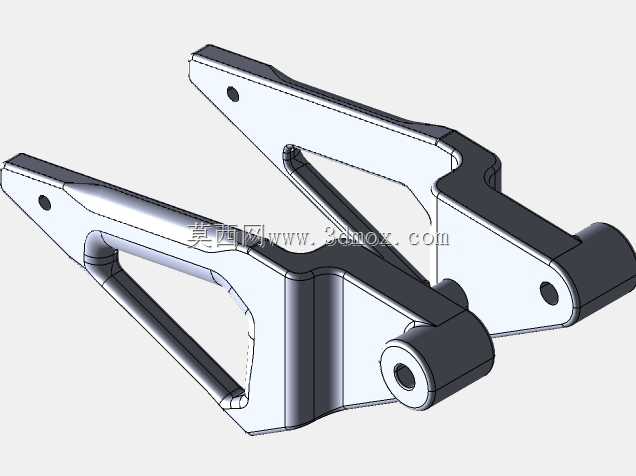

雅马哈R1摩托车后摇臂反求重构设计

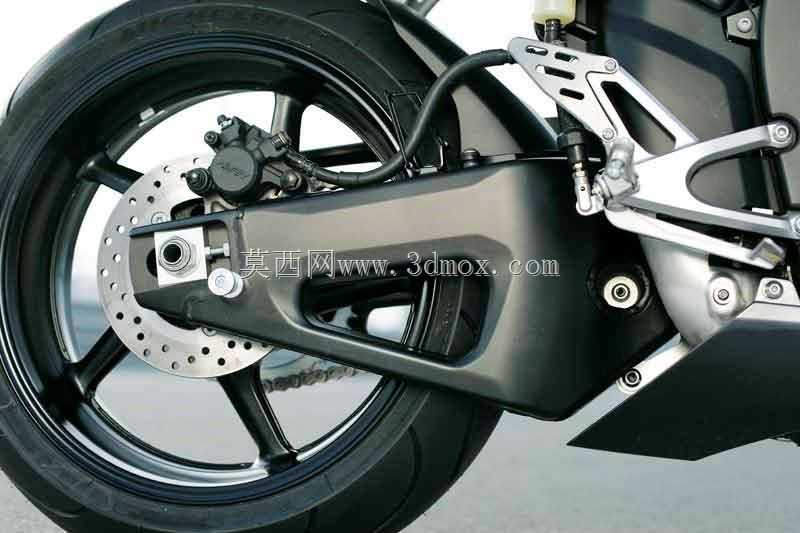

这款雅马哈R1后摇臂是高性能运动摩托车后悬挂系统的核心承载构件，主要应用于大排量赛道级运动摩托车的后轮连接与悬挂传力场景，承担着连接车架与后轮总成、传递动力输出与路面冲击载荷、约束后轮运动轨迹的核心作用，是决定摩托车弯道操控稳定性、加速牵引力传递效率、后轮循迹性能的关键结构部件。在实际骑行场景中，后摇臂需要同时承受发动机输出的强劲扭矩传递、制动时的纵向载荷、过弯时的侧向倾覆力矩，以及颠簸路面带来的多维度交变冲击，其结构刚度、重量控制、安装精度直接影响整车的操控极限与骑行质感。本次反求重构的设计思路围绕高性能运动摩托的性能需求展开，在结构设计上采用了大截面中空铝合金压铸加局部铣削的工艺适配结构，主体采用变截面箱型梁构型，在轮轴安装区域、减震连接点位、车架铰接区域做了局部加厚与加强筋布局，既保证了高载荷工况下的结构刚性，避免激烈驾驶时的结构形变影响轮组定位精度，又通过镂空结构、等强度拓扑优化实现了部件的轻量化控制，降低后悬下的非簧载质量，提升悬挂系统的响应速度。在安装边界设计上，严格匹配原车的安装点位尺寸，前端与车架铰接的同轴衬套安装孔位公差控制在高精度区间，保证摇臂摆动时的顺滑无旷量；后轮轴安装槽采用可调式开口结构，预留了链条张紧调节的行程空间，适配不同磨损程度的链条张紧调整需求；上部预留了多连杆后减震的安装铰接座，孔位同轴度、安装面平面度均按照原车装配公差要求设计，可直接替换原车部件完成装配；侧边集成了后刹车卡钳支架、脚踏安装支座的安装点位，无需额外改装支架即可适配原车的刹车系统、骑行脚踏总成的装配。外形设计上延续了原车的锐利运动风格，侧面做了流线型切角与镂空造型，既符合高性能摩托的空气动力学需求，减少后轮区域的乱流产生，又兼顾了整车外观的运动质感，外露的金属结构与切削纹理也能凸显大排量摩托的机械美感。在尺寸设计上，整体长度、宽度、铰接点间距完全匹配雅马哈R1原车的后悬布局，轮轴安装区域的宽度适配原车后轮组、刹车碟、链轮的安装空间，不会与后轮总成、刹车部件、链条传动部件产生运动干涉，摇臂摆动行程内与车架、排气、后挡泥板等周边部件均预留了足够的安全间隙，满足极限压缩、拉伸工况下的运动空间需求。
