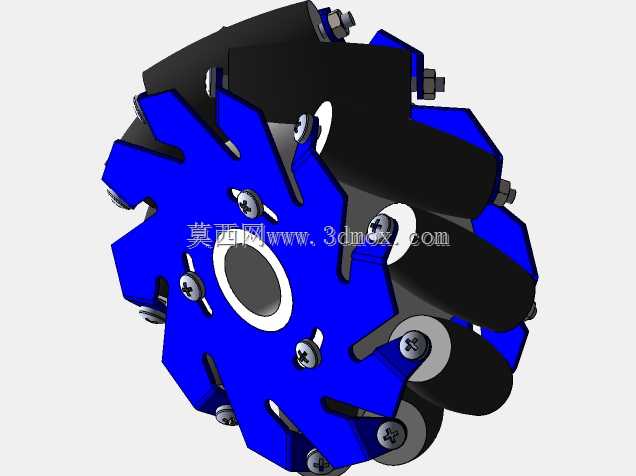

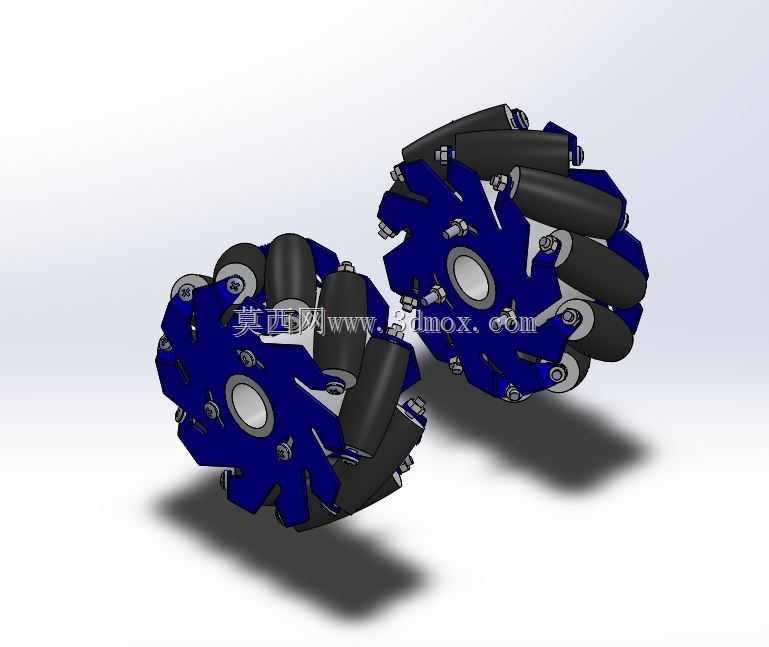

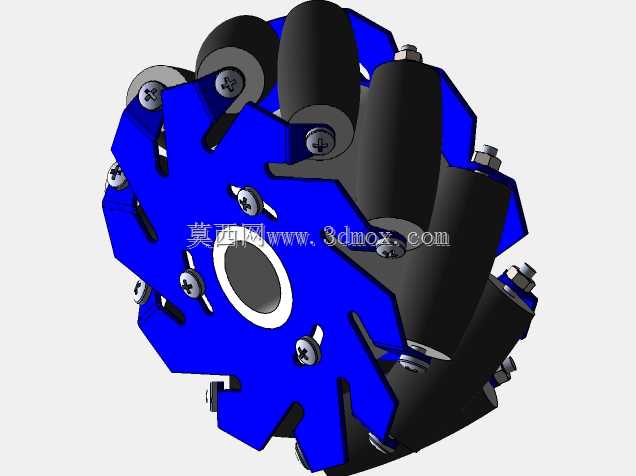

12厘米规格麦克纳姆全向移动轮结构设计

这款麦克纳姆轮是面向全向移动场景开发的行走执行部件，核心应用覆盖智能仓储AGV小车、车间物料转运平台、服务机器人底盘、特种巡检移动设备等需要灵活走位的作业场景，能够在狭小空间内完成直行、横移、斜行、零半径回转等复杂移动动作，解决传统转向轮在狭窄通道内转向半径大、走位灵活性不足的痛点，适配生产车间、仓储库区、服务场馆等多种对移动灵活性有高要求的作业环境。从功能特性来看，该轮组依靠轮缘周向交错排布的鼓形小滚轮实现全向移动能力，每个小滚轮的轴线与主轮轴线呈固定夹角排布，主轮转动时，小滚轮可绕自身轴线自由转动，通过不同轮组的转速差与转向组合，即可将主轮的旋转动力分解为不同方向的移动矢量，无需额外设置转向机构就能实现任意方向的移动，大幅简化移动底盘的转向结构设计，降低底盘整体的结构复杂度与控制难度。在设计思路上，该轮组采用分体式轮毂结构，主轮毂做了辐条式减重设计，既保证整体结构强度满足承载需求，又能有效降低轮组自身重量，减少行走过程中的转动惯量，提升移动控制的响应精度；周向的小滚轮通过独立的销轴固定在轮毂安装位上，每个滚轮均可独立转动，滚轮外覆高摩擦系数的耐磨材质，既保证行走过程中的抓地力，避免打滑造成功耗损失与走位偏差，又能缓冲路面微小颠簸，提升行走过程的平稳性；轮毂中心设置标准安装孔位，可直接适配常规的驱动电机输出轴，配套的紧固件安装位做了沉台设计，避免紧固件突出轮面干涉行走过程。从安装边界来看，该轮组单轮直径为12cm，整体轮宽适配中小载重的移动底盘安装需求，安装时需保证同底盘的多个麦克纳姆轮按照指定的旋向排布，预留足够的轮组转动间隙，避免小滚轮转动时与底盘框架、安装支架发生剐蹭干涉；轮组的安装孔位同轴度精度经过设计校核，可保证与驱动轴装配后无偏摆，运行过程中震动小、噪音低，能够长时间稳定支撑移动平台完成各类转运、巡检、作业移动任务，适配室内平整硬化路面的长期行走需求。
