轻型皮带式物料输送工作台结构设计

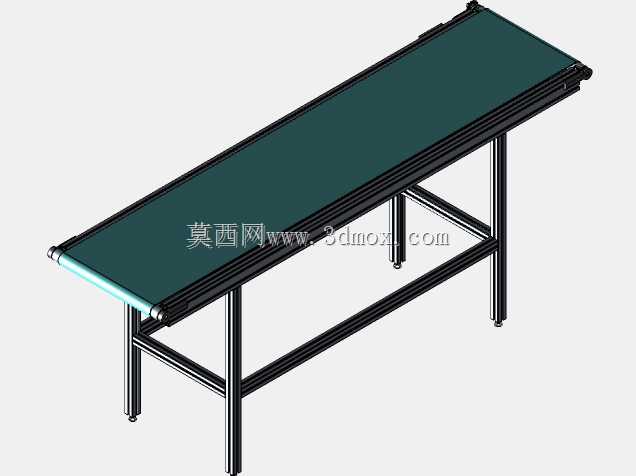

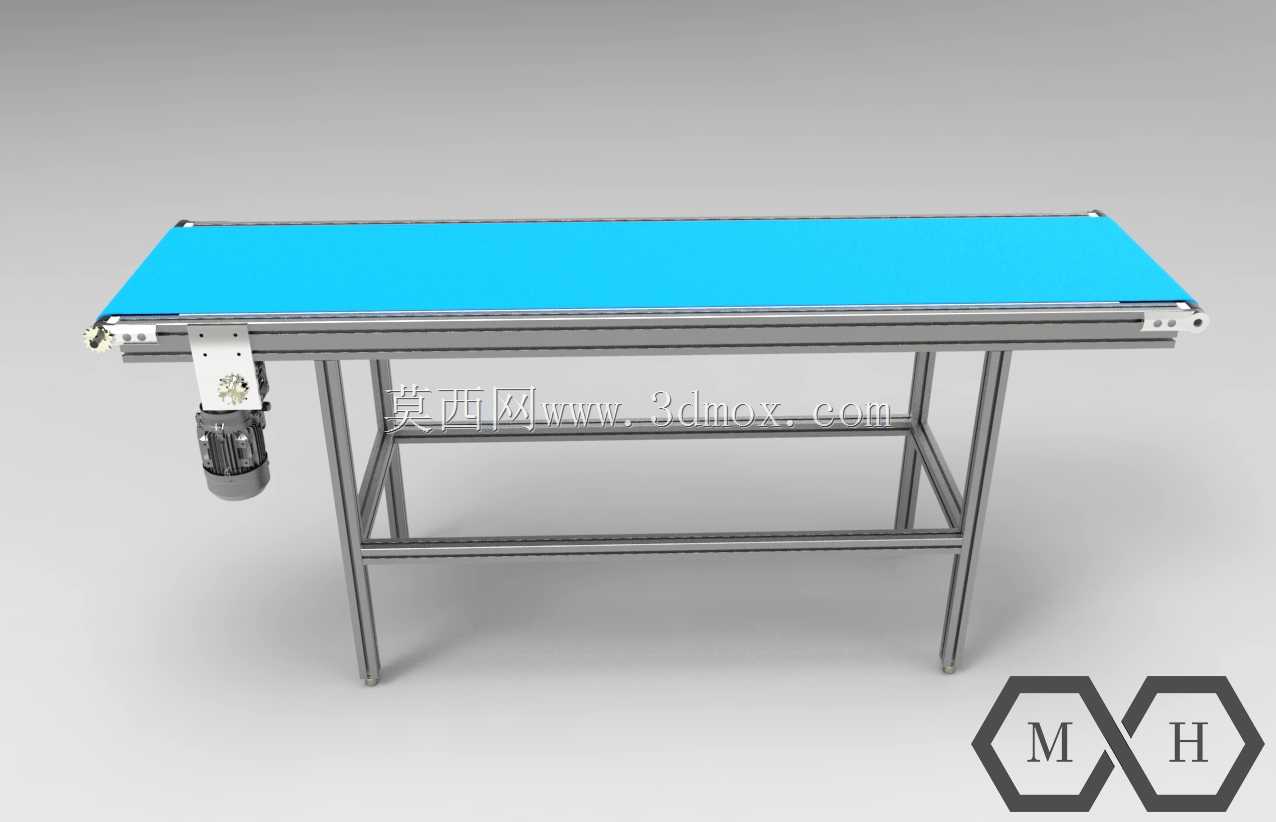

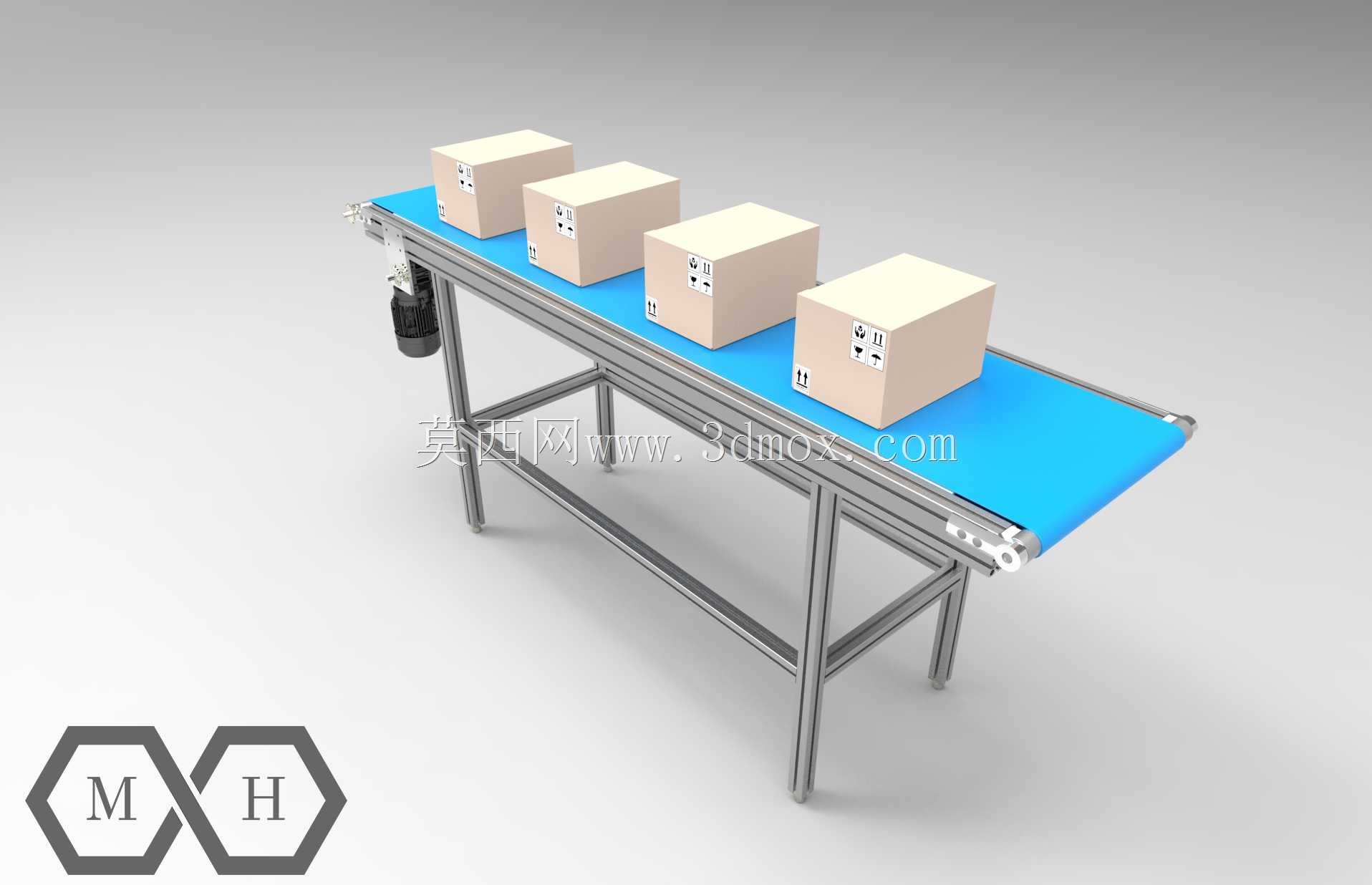

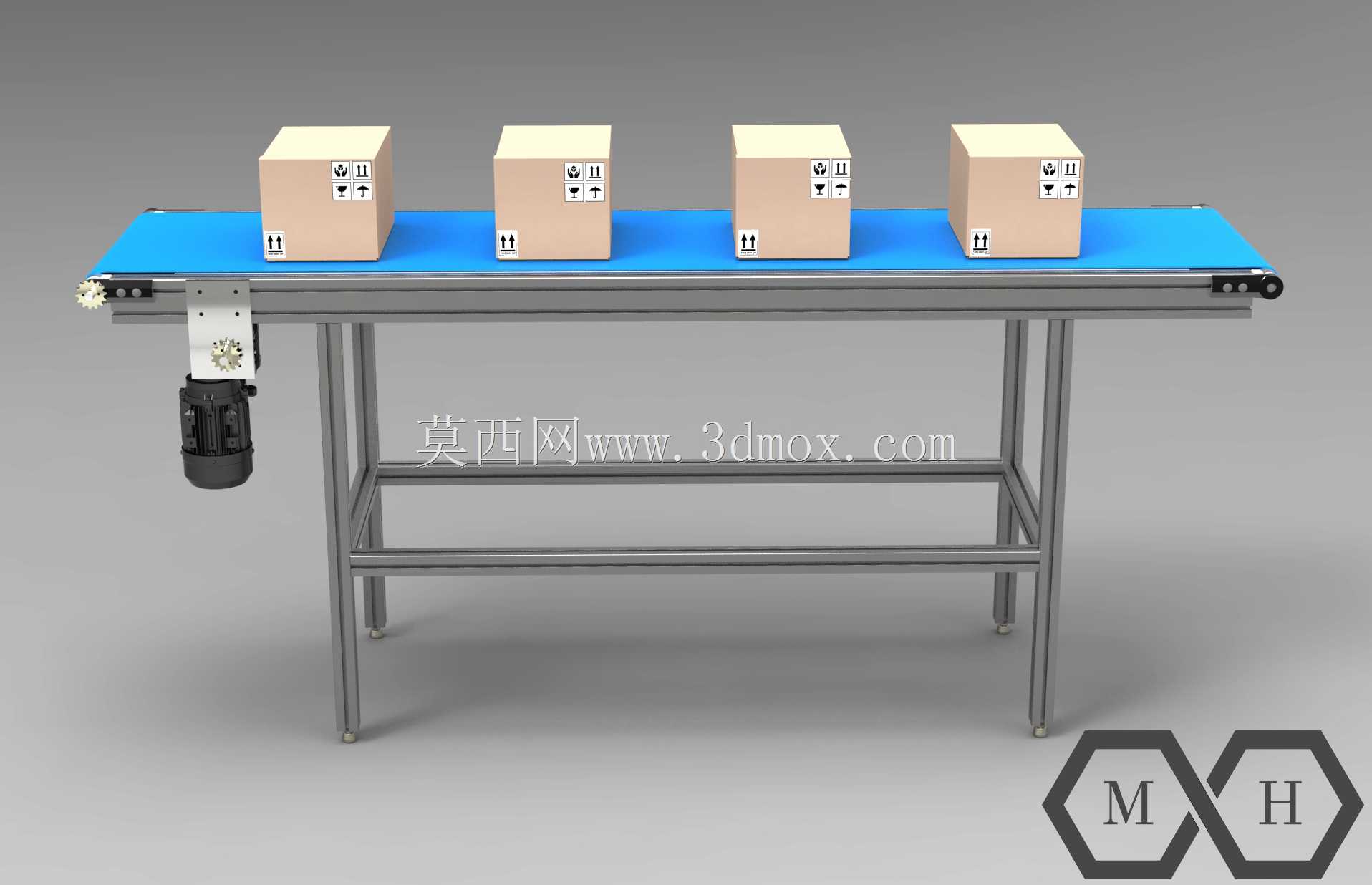

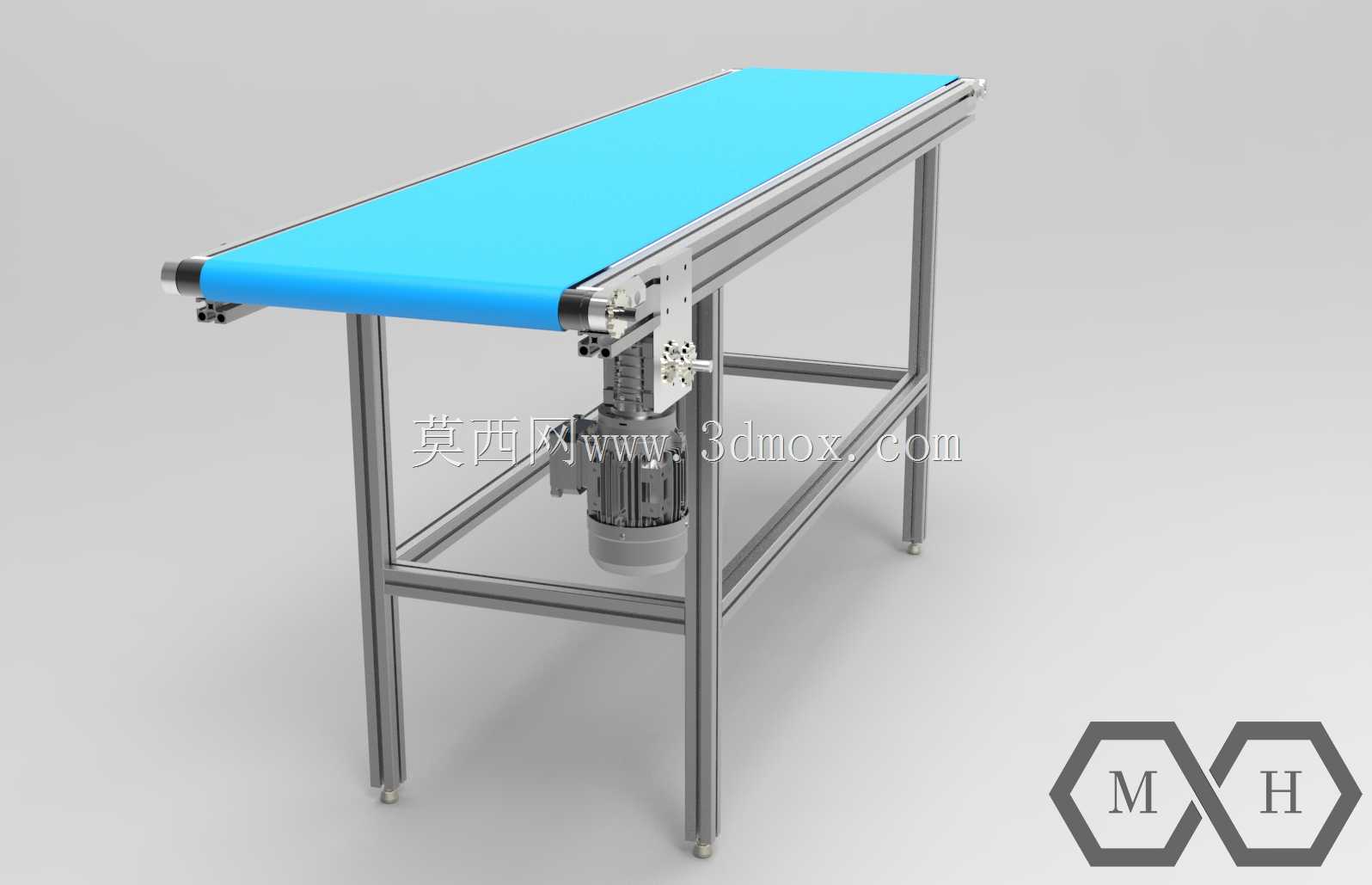

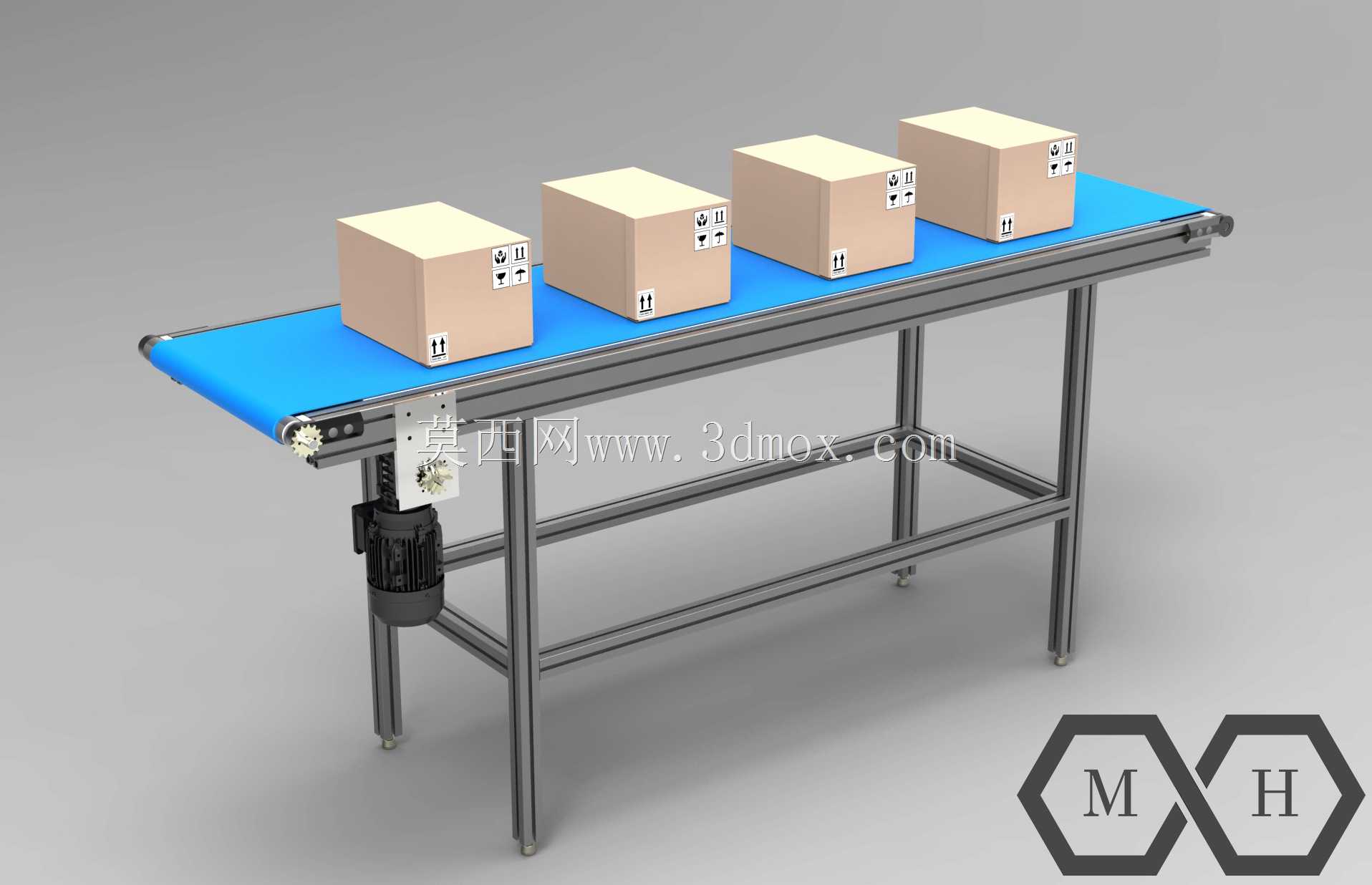

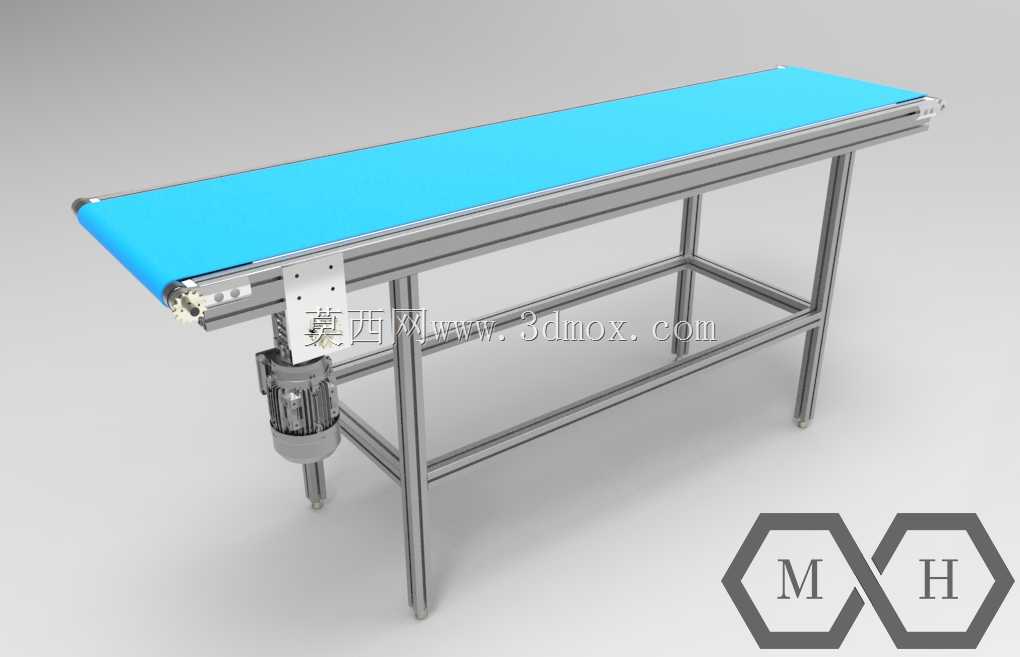

这款轻型皮带输送设备主要面向轻工制造、电子装配、包装加工、食品分装等生产场景的短距离物料转运需求，可独立作为单工序物料传递工位使用，也可多台拼接组成完整流水线作业链路，适配纸箱、盒装工件、袋装小件、规整电子元器件等多种外形规整的轻型物料输送，单台设备额定承载适配10kg以内的单件物料，能够满足多数中小件生产环节的连续输送需求，替代人工往复搬运的作业模式，大幅降低车间内工序间物料流转的人力消耗，提升生产节拍的连贯性。设备采用蓝色防滑PVC皮带作为输送载体，皮带表面具备适中的摩擦系数，既可以避免输送过程中物料出现打滑偏移，也不会因摩擦力过大导致物料取放卡顿，皮带运行速度可通过驱动端的减速电机进行适配调节，可根据前后工序的作业节奏匹配0.1-0.5m/s的常用输送速度，满足不同生产节拍的适配需求。设备主体框架采用不锈钢圆管焊接成型，整体结构轻量化的同时具备足够的结构刚性，支脚底部配备可调式支撑脚杯，可根据车间地面的平整度进行高度微调，也可根据作业人员的操作习惯调整整体台面高度，适配站立作业的舒适高度区间，安装时无需额外预埋固定结构，仅需将设备放置在平整地面调整脚杯至水平状态即可投入使用，设备整体宽度控制在600mm区间，长度可根据工位间距灵活调整标准段长度，单台标准段长度适配1.5-2m的常规工位间距，多台拼接时可通过侧边连接固件快速固定，无需复杂的现场焊接作业。驱动单元采用侧装式减速电机集成结构，将电机与减速机构整合后安装在设备主动辊端的侧下方位置，既避免了驱动结构突出占用台面作业空间，也方便后期对驱动部件进行维护保养，主动辊与从动辊均采用密封轴承结构，可有效减少车间粉尘、碎屑进入辊轴转动部位，延长设备的无故障运行周期，设备侧边预留了传感器安装位与挡边安装孔位，可根据实际生产需求加装光电计数、物料到位检测、侧边导向挡条等拓展附件，适配不同物料的输送定位需求。整体设计充分考虑了中小生产车间的灵活布置需求，结构简洁易维护，没有冗余的复杂结构，日常仅需定期检查皮带张紧度与轴承润滑状态即可稳定运行，能够适配多数离散制造场景的轻型物料连续输送需求，帮助生产环节实现物料的平稳、高效流转。
