工业生产用带侧挡边皮带输送设备

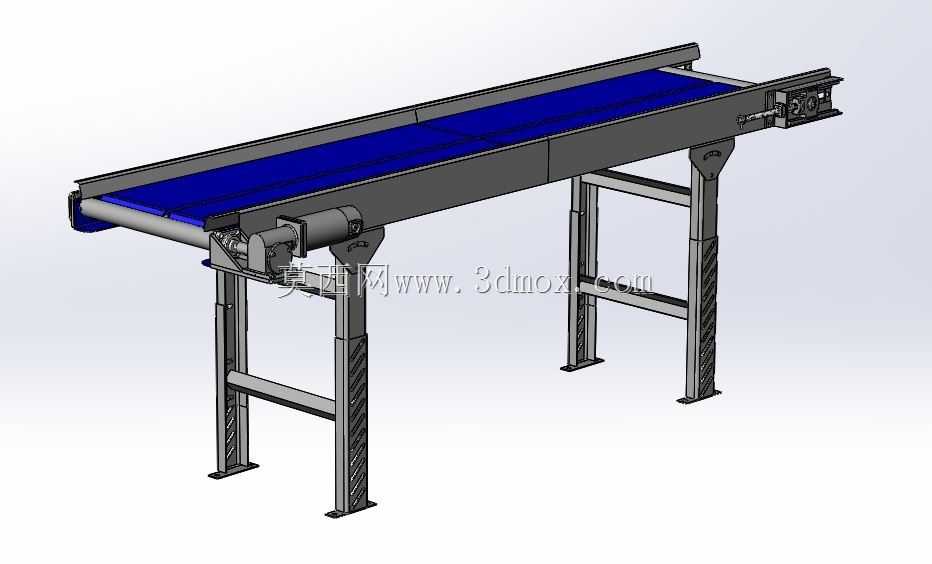

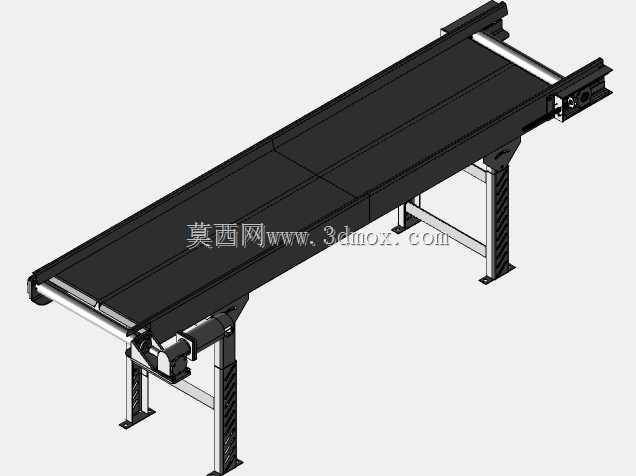

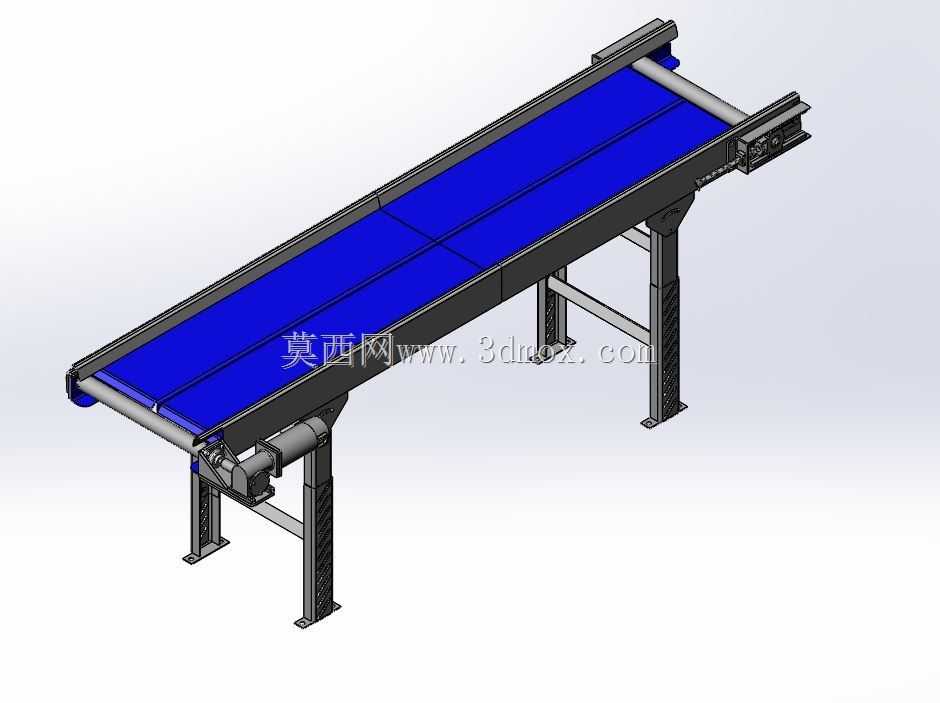

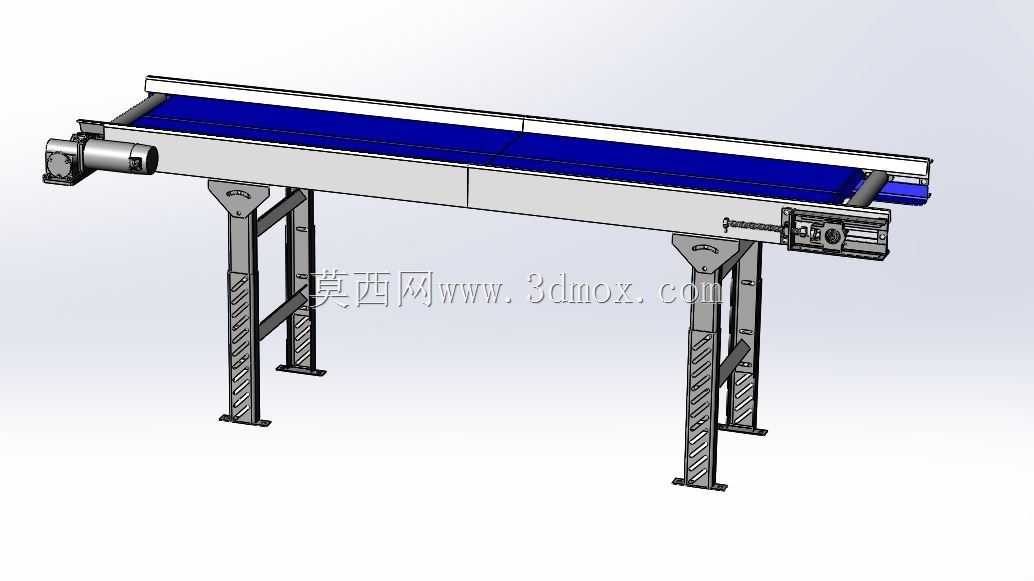

这款带侧挡结构的皮带输送设备，主要面向离散制造业生产车间的物料转运场景，可适配五金加工、电子组装、食品包装、汽配生产等多类产线的工序间物料传递需求，能够完成从原料上料段到加工工位、加工工位到质检环节、成品环节到包装码垛区的连续物料输送，替代传统人工周转的低效模式，大幅降低车间内物料转运的人力成本，同时减少人工搬运过程中可能出现的工件磕碰、掉落损伤问题。设备采用平皮带作为承载输送面，两侧设置的一体式侧挡结构，能够有效避免输送过程中颗粒状、小型块状或是外形不规则的工件从皮带侧边滑落，尤其适配小尺寸零散工件的长距离输送需求，侧挡与机架采用螺栓连接的装配方式，后期可根据输送物料的实际尺寸调整侧挡高度，或是在磨损后快速更换维护。驱动端采用端部电机直连减速机构的布局，将动力组件集成在设备出料端的机架侧方，既能够保证皮带运行的足够牵引力，避免重载输送时出现皮带打滑丢转的问题，也不会占用皮带上方的物料输送空间，同时驱动端设置有张紧调节结构，可通过调整端部辊筒的前后位置，快速调整皮带张紧度，修正皮带长期运行后出现的跑偏问题。设备的支撑腿采用方管焊接成型的框架式结构，四条支腿之间设置有横向与斜向的加强拉杆，保证整体机架的结构刚性，即使在输送较重工件时也不会出现机架晃动变形的问题，支腿底部设置有可调脚杯，可根据车间地面的实际平整度调整支腿高度，保证设备整体处于水平状态，避免皮带因设备倾斜出现单侧跑偏的情况。从安装边界来看，设备整体为长条形布局，宽度方向仅比皮带输送面宽出两侧侧挡与机架的安装尺寸，可直接嵌入现有产线的预留空位中，不需要对原有车间布局做大幅改动，支腿的安装固定仅需要在地面预留对应螺栓孔位即可完成固定，也可根据实际产线的高度需求，调整支腿的整体高度，适配不同高度的加工设备进料口高度，实现与前后工序设备的无缝衔接。设备的辊筒两端均采用密封轴承结构，能够适应车间内多粉尘的工作环境，减少粉尘进入轴承造成的卡滞磨损问题，延长设备的无故障运行周期，日常维护仅需要定期检查皮带磨损情况、补充轴承润滑脂即可，运维难度较低，适合中小制造企业的产线升级配套使用。
