辊道输送式垂直堆垛作业设备结构设计

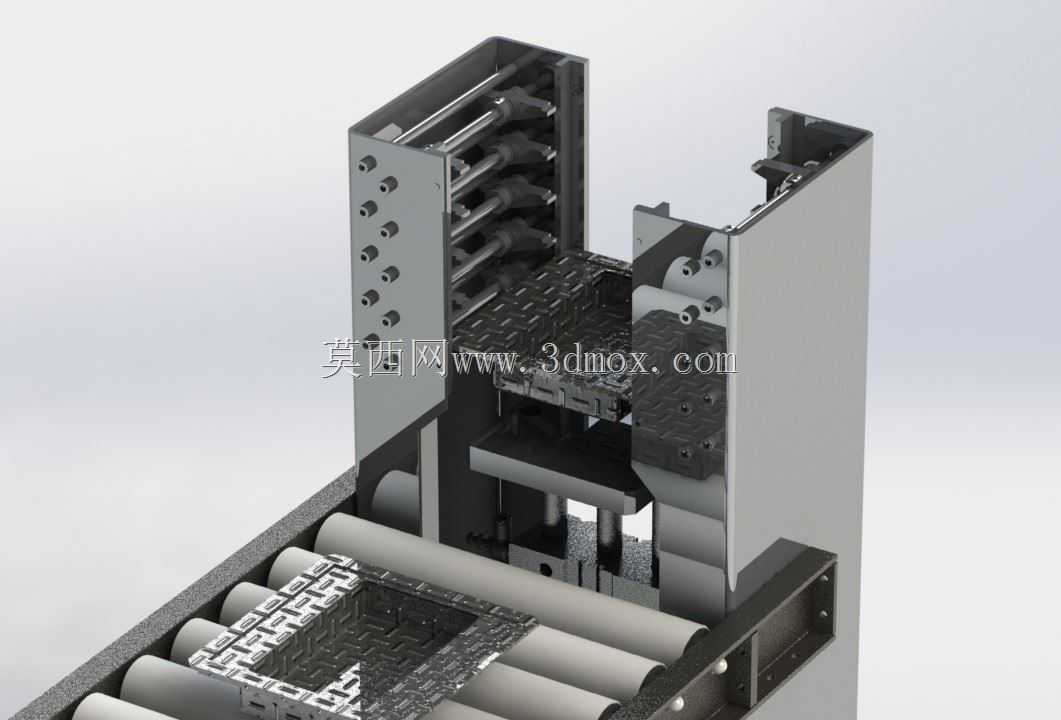

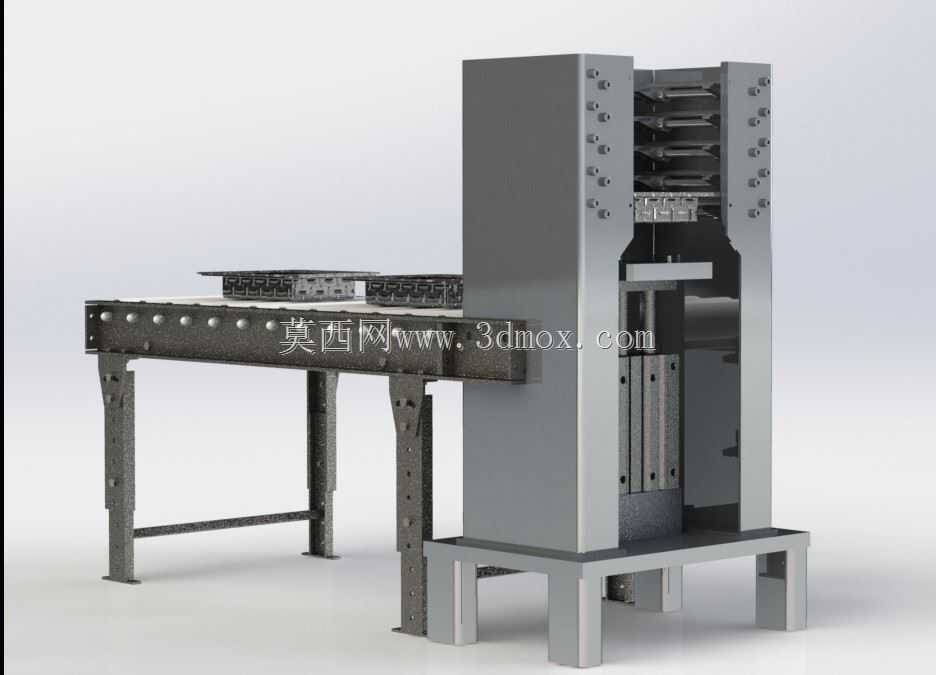

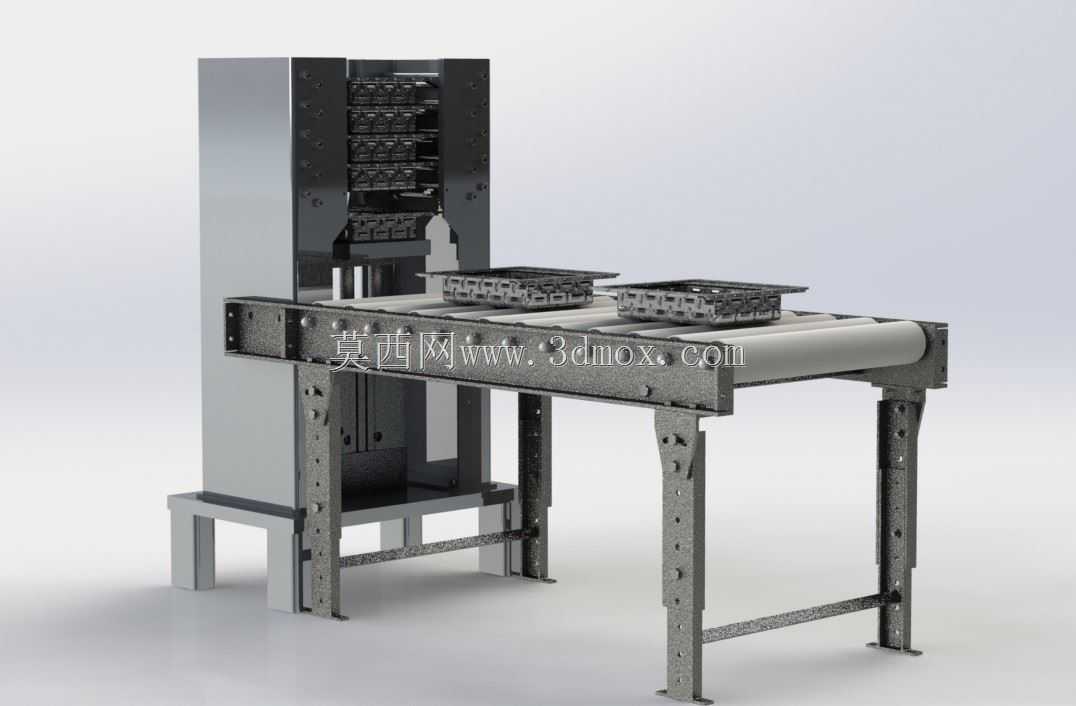

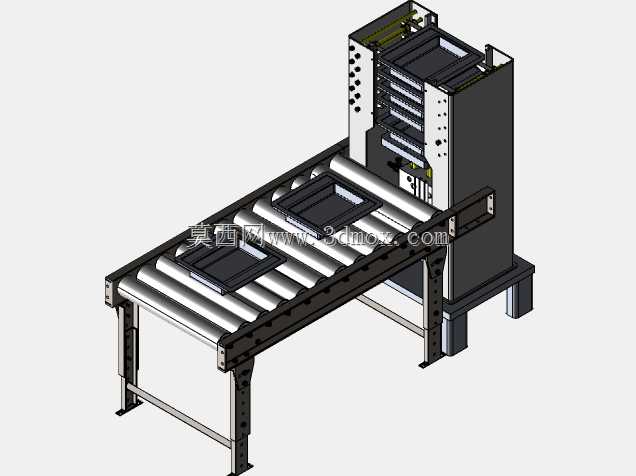

这款堆垛设备主要面向生产制造环节的成品、半成品物料码垛作业场景，常见于包装生产线末端、仓储分拣前段、零部件加工工序流转节点，可对接前端皮带线、滚筒线等输送设备，将连续输送来的箱装、框装工件自动完成垂直方向的堆叠作业，替代人工码垛的重复劳作，大幅降低产线搬运人员的劳动强度，同时提升堆垛作业的整齐度与节拍稳定性，避免人工堆垛出现的垛型歪斜、堆叠高度不一致等问题，适配常规工业生产车间的连续化作业需求。设备核心由辊道输送机构、垂直堆垛执行机构、支撑机架三大部分构成，其中辊道输送段采用标准型钢焊接机架搭配可调支撑脚，可根据现场对接的输送线高度调整整机安装高度，支撑脚预留的安装孔位可直接通过膨胀螺栓与车间地面固定，保障设备高速运行时的结构稳定性，输送辊道的有效输送宽度适配常规周转筐、工业纸箱的外形尺寸，可兼容一定尺寸范围内的平底工件输送，无需额外更换治具即可完成多规格工件的输送作业。垂直堆垛执行机构采用立式框架结构布置在辊道输送段的侧方，当工件输送至堆垛工位时，定位机构会先对工件进行位置校正，确保工件停位精度满足堆垛要求，随后升降托举机构带动棘轮承载组件动作，将工件逐层向上托举堆叠，设计中采用无油衬套作为径向支撑点，无需定期加注润滑脂即可保障滑动部件的长期顺畅运行，减少设备日常维护的工作量，同时搭配塑料垫圈作为推力方向支撑点，有效降低金属部件之间的硬摩擦损耗，延长核心传动部件的使用寿命，让棘轮机构能够自由转动，保障托举、放行动作的顺畅无卡滞。整机的安装边界充分考虑车间常规布局需求，设备底部预留足够的检修空间，侧面传动部件均设置安全防护挡板，避免作业人员误触运动部件引发安全风险，机架采用模块化拼接设计，可根据现场的堆垛高度需求调整立式框架的整体高度，适配不同层数的堆垛作业要求，设备的动力部件均布置在机架的非操作侧，既方便运维人员检修操作，也不会占用生产线的操作通道空间，可灵活嵌入现有产线布局中，无需对原有产线进行大规模改造即可完成设备部署。
