重型车辆用多片式弧形钢板弹簧结构

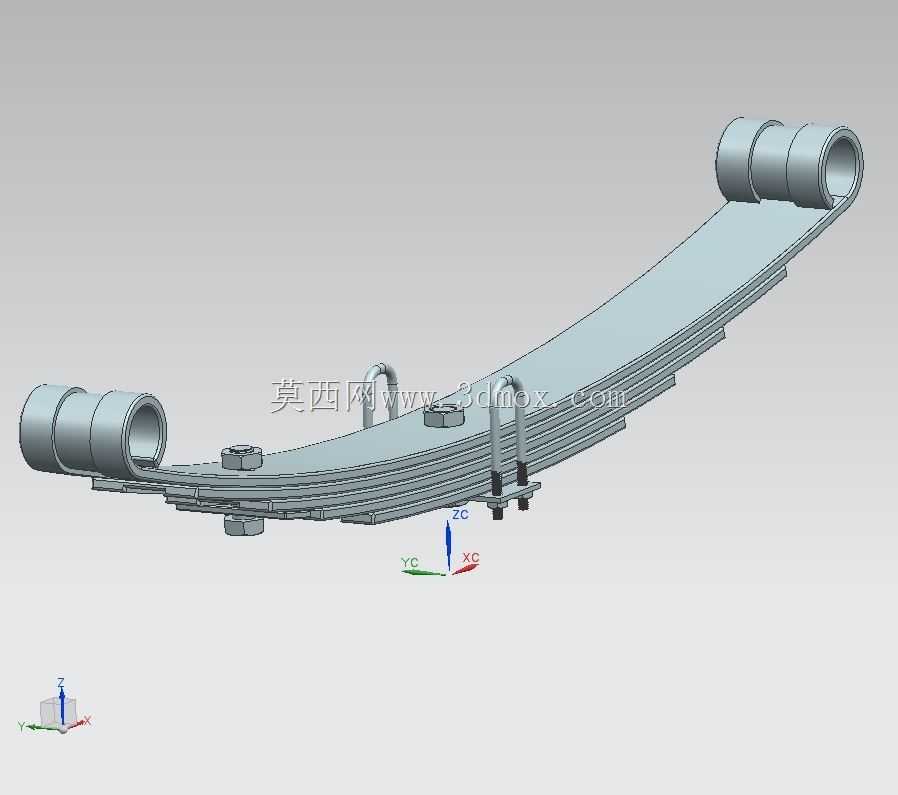

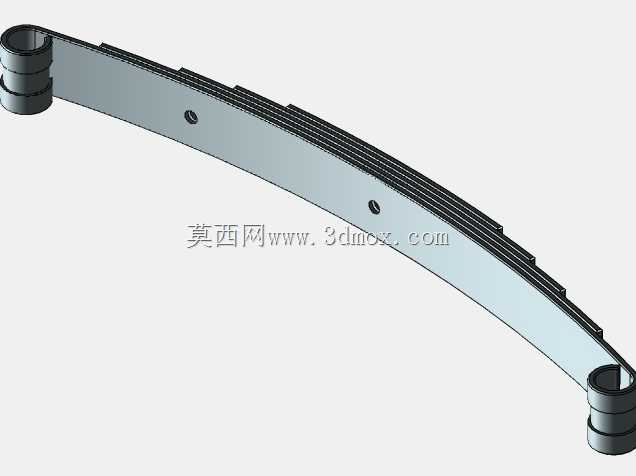

这款钢板弹簧主要应用于重型货运车辆、重载工程作业车辆的底盘悬架系统中，是车辆行驶系统里承担承载与缓冲功能的核心弹性部件，在整车结构中负责连接车架与车桥，将路面传递来的颠簸冲击转化为弹性形变能量逐步释放，避免刚性冲击直接传递至车架与货厢，保障重载状态下行驶的平顺性，同时对车桥的纵向、横向位移起到约束作用，配合减震器、稳定杆共同构成完整的悬架缓冲体系。从功能特性来看，该结构采用多片叠合的弧形变截面设计，不同长度的簧片按照曲率梯度依次叠装，两端卷耳结构用于匹配悬架的铰接安装点位，中部通过U型螺栓固定位与车桥刚性连接，当车辆承受满载载荷时，各簧片共同受力产生可控的弯曲形变，既能够承载数十吨级的垂直载荷，又可以在车轮遇到路面凸起、凹陷时通过形变吸收冲击能量，减少货厢内货物的颠簸晃动，也能降低车架连接部位的疲劳应力。在设计思路上，这款钢板弹簧遵循等强度梁的设计逻辑，每片簧片的厚度、长度、曲率都经过匹配计算，保证在额定载荷下各片受力均匀，避免单片应力集中导致的断裂失效，叠片之间的接触间隙经过优化，既保证受力时各片可以相对滑动产生摩擦阻尼，衰减振动的传递效率，又不会因为间隙过大导致异响或者片间异常磨损。两端的卷耳结构内置衬套安装空间，能够匹配不同直径的铰接销轴，中部的平直定位段预留了标准的U型螺栓安装跨距，适配主流重型车桥的安装平面尺寸，安装时不需要额外对车桥或者车架进行改装，可直接替换同规格的传统钢板弹簧。整体弧形轮廓在自由状态下保持向上拱起的形态，安装后受整车自重影响会产生初始预压形变，预留足够的向下形变行程，应对重载下坡、颠簸路面的大冲击载荷时不会出现刚性抵死的情况，同时叠片的数量与单片厚度经过匹配，兼顾承载能力与弹性缓冲性能，既不会因为刚度过大导致缓冲效果差，也不会因为刚度过小导致重载下形变过大出现托底、行驶姿态异常的问题。在实际使用场景中，这类钢板弹簧广泛适配重型自卸车、重载货运卡车、大型客车的非独立后悬架，在非铺装路面的工地、矿山运输场景下，相比空气弹簧拥有更强的抗冲击能力与更低的维护成本，面对泥沙、碎石、温差变化大的恶劣工况也能保持稳定的工作性能，片间的摩擦阻尼还能辅助减震器快速衰减振动，减少车辆重载过弯时的侧倾幅度，提升行驶稳定性。
