复古LMS4F级蒸汽机车外观结构设计

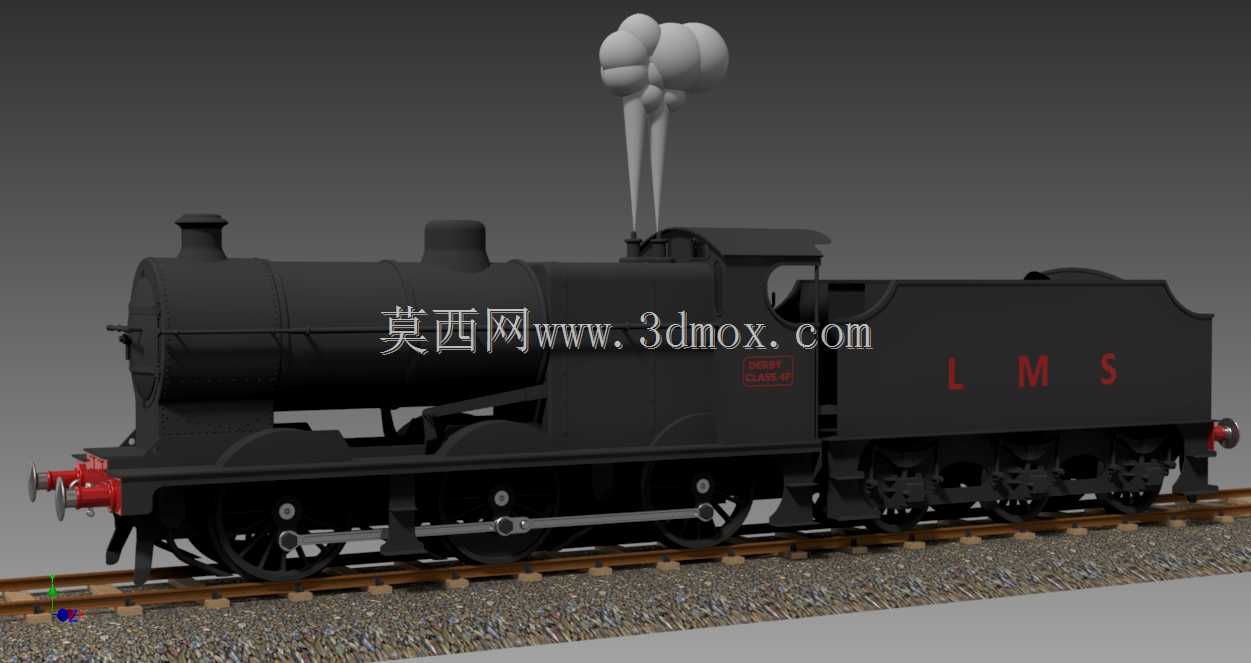

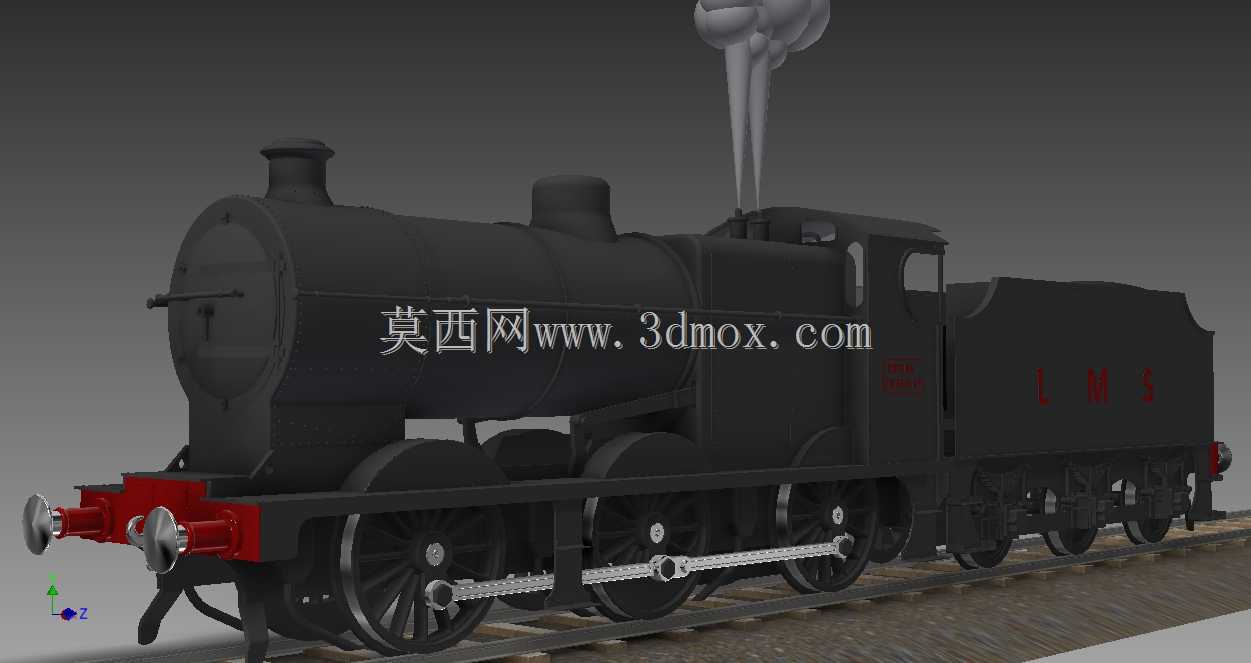

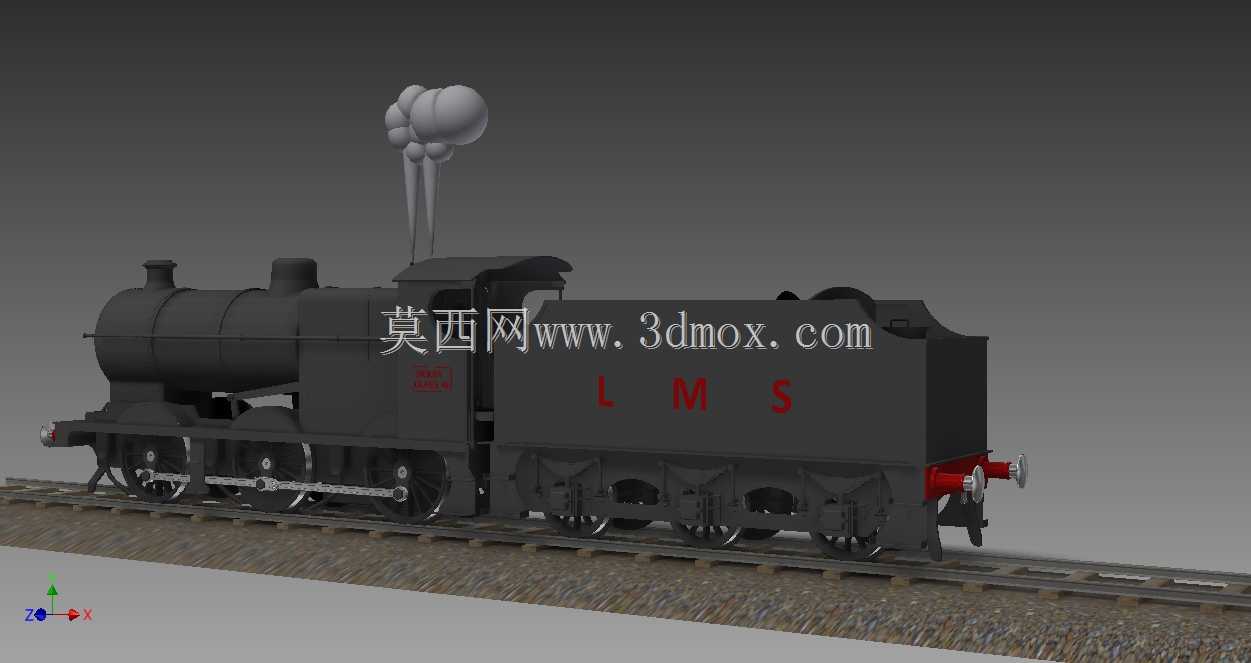

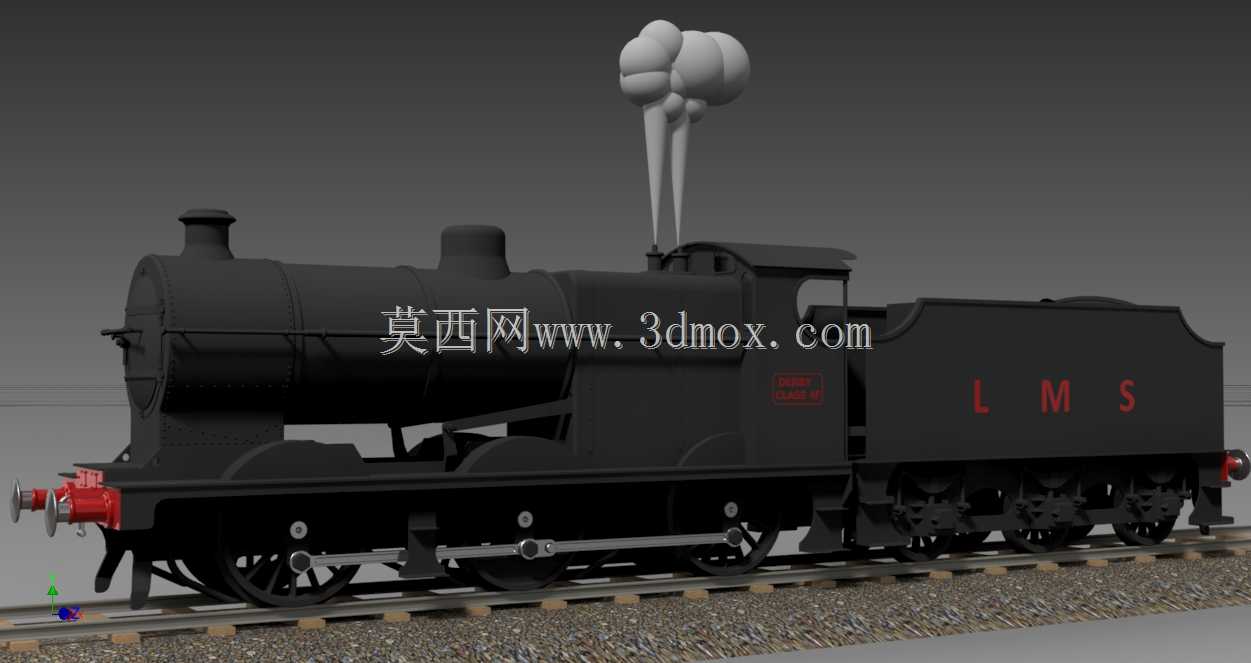

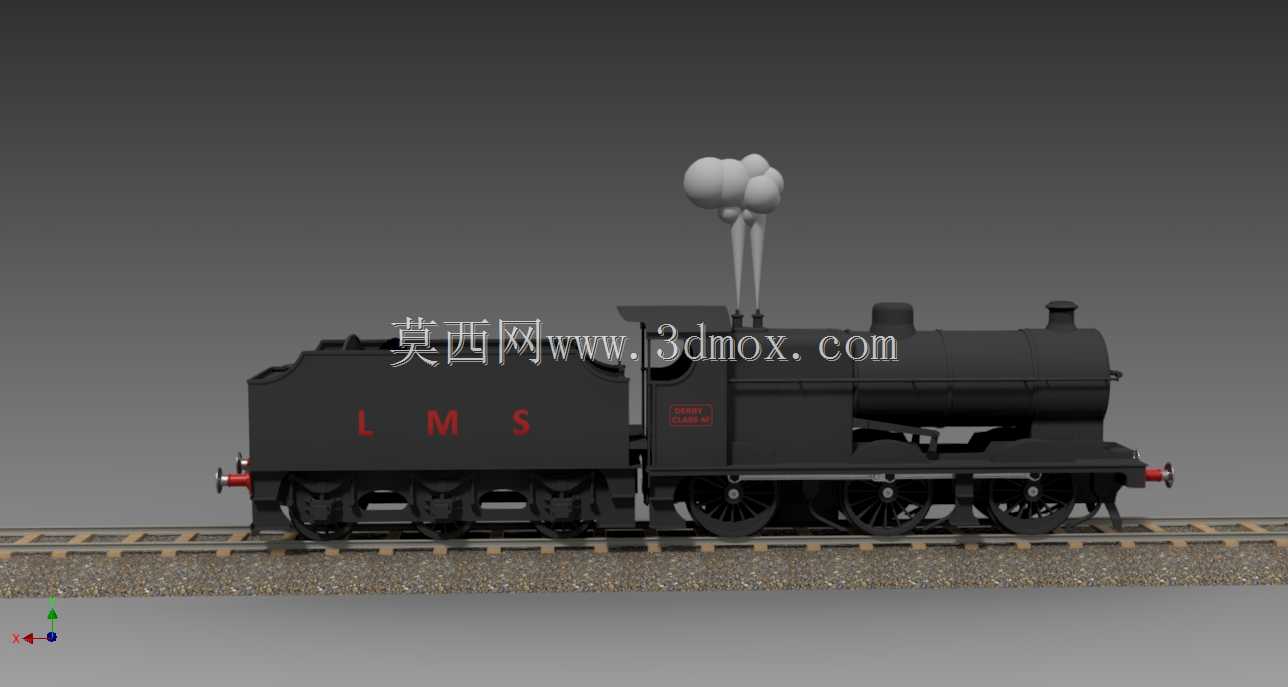

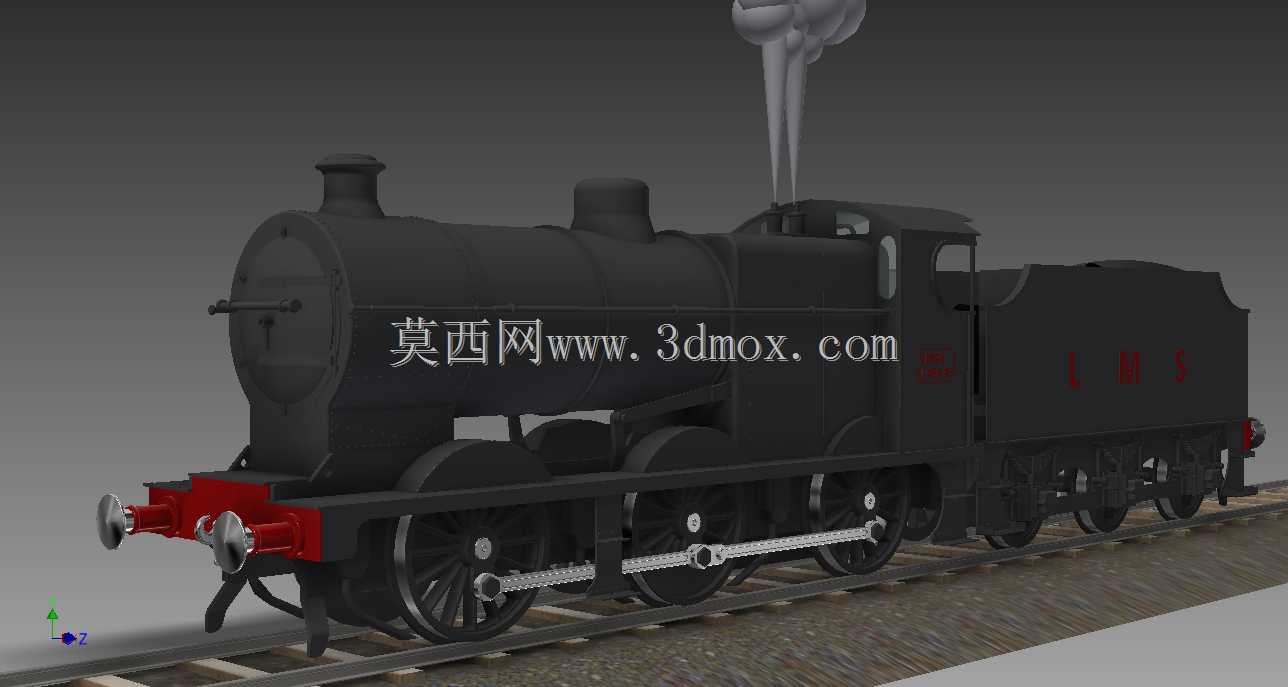

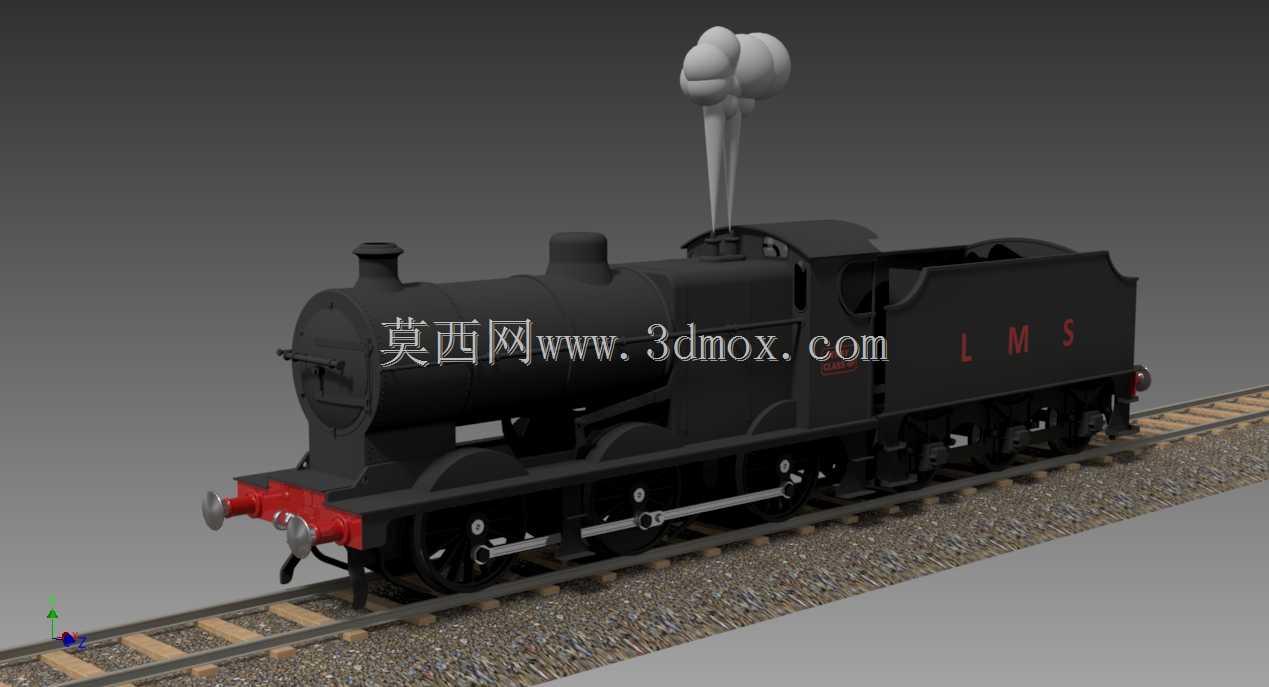

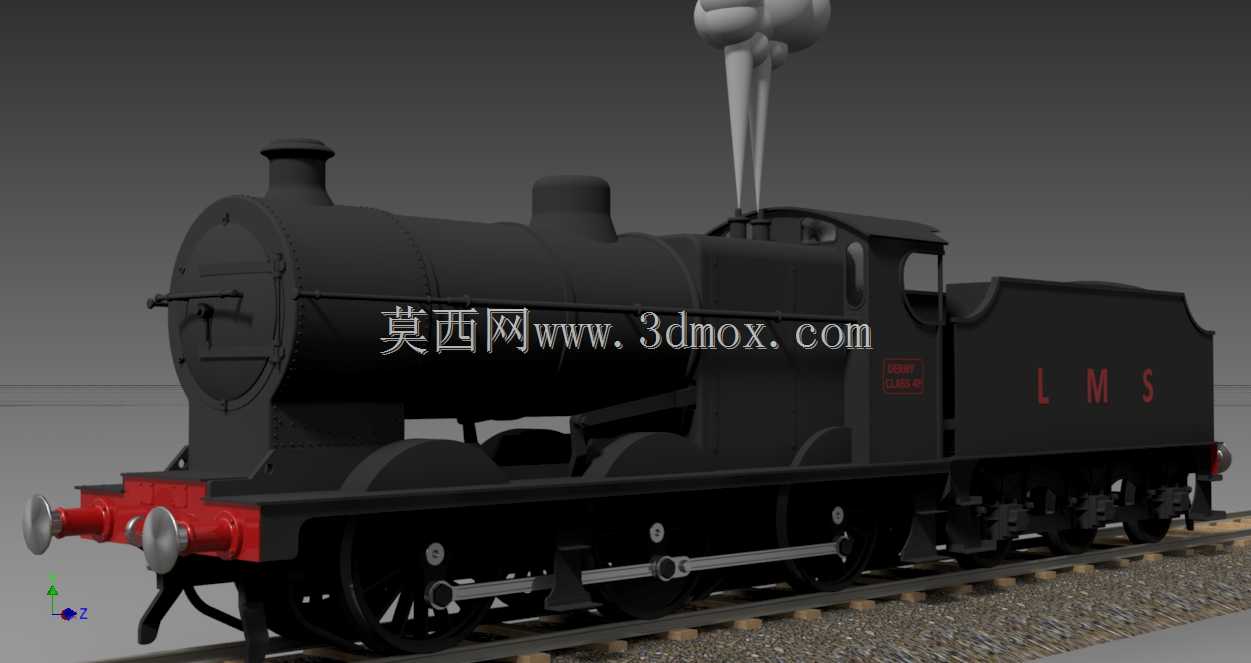

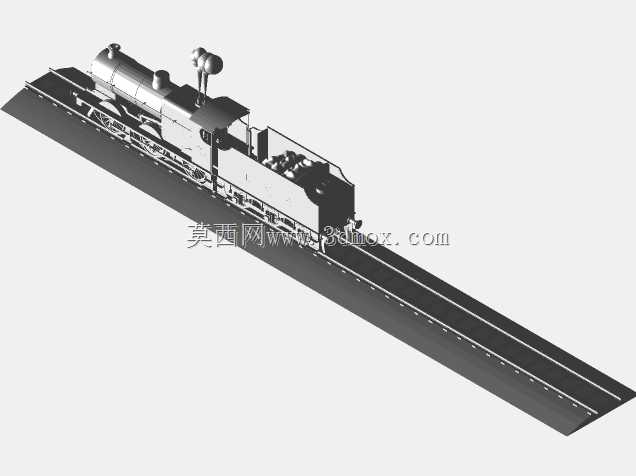

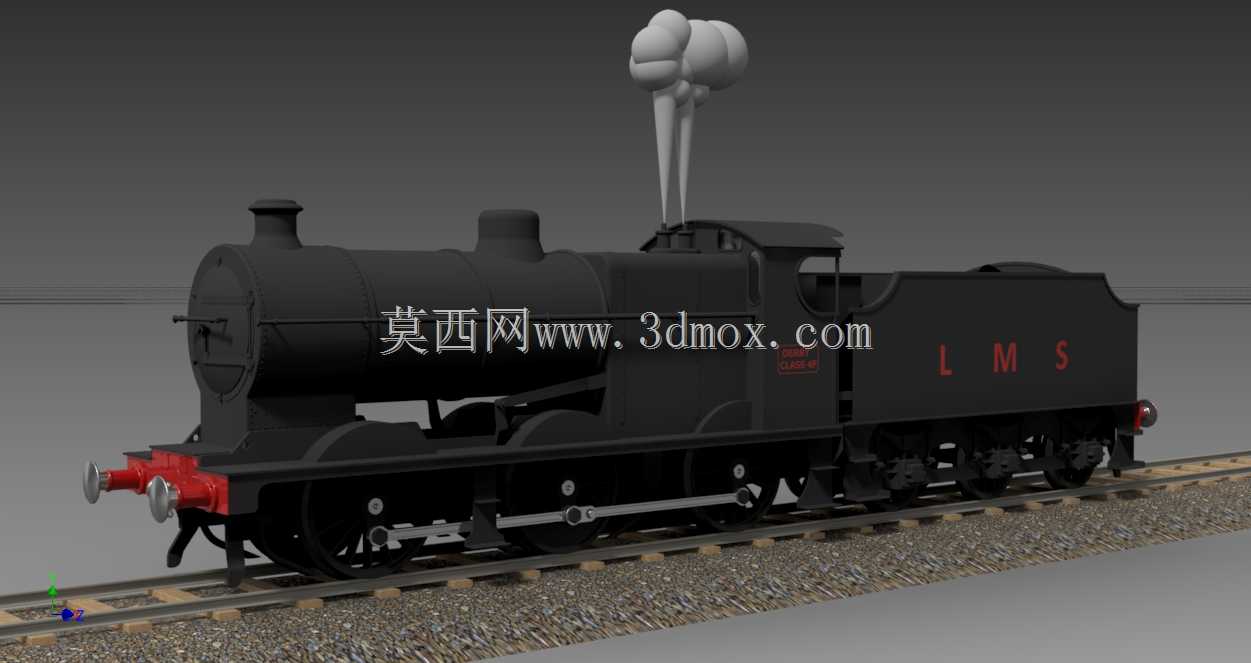

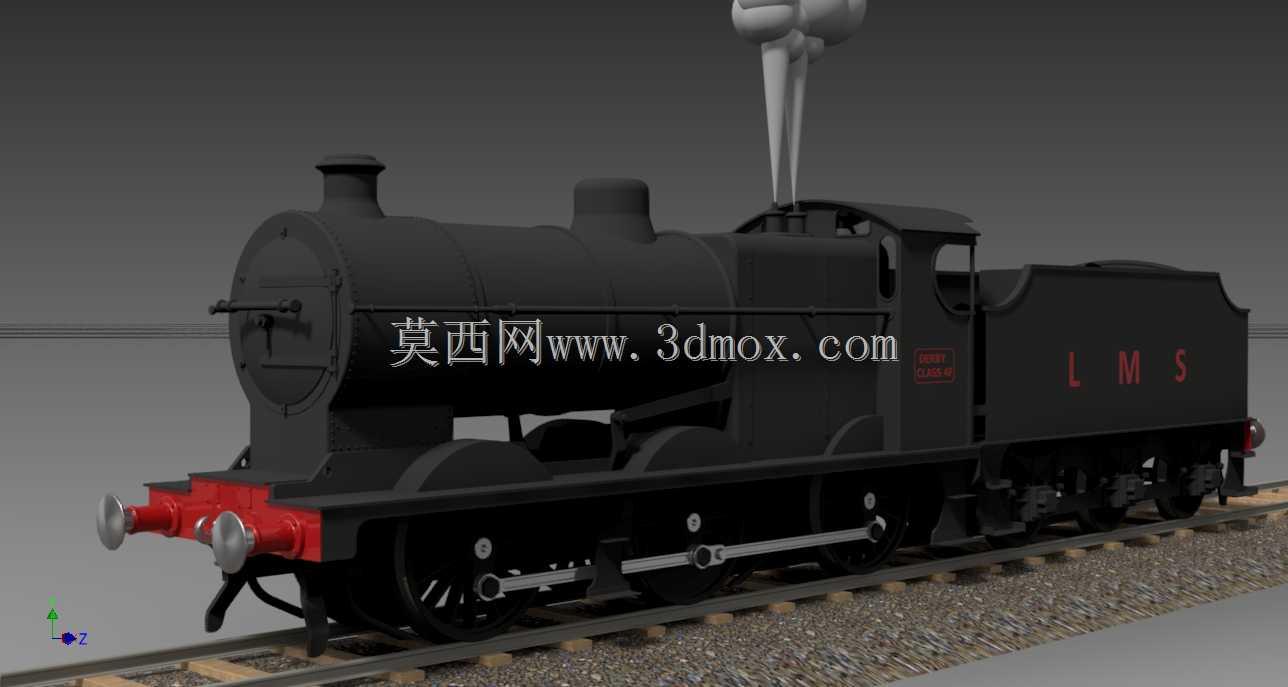

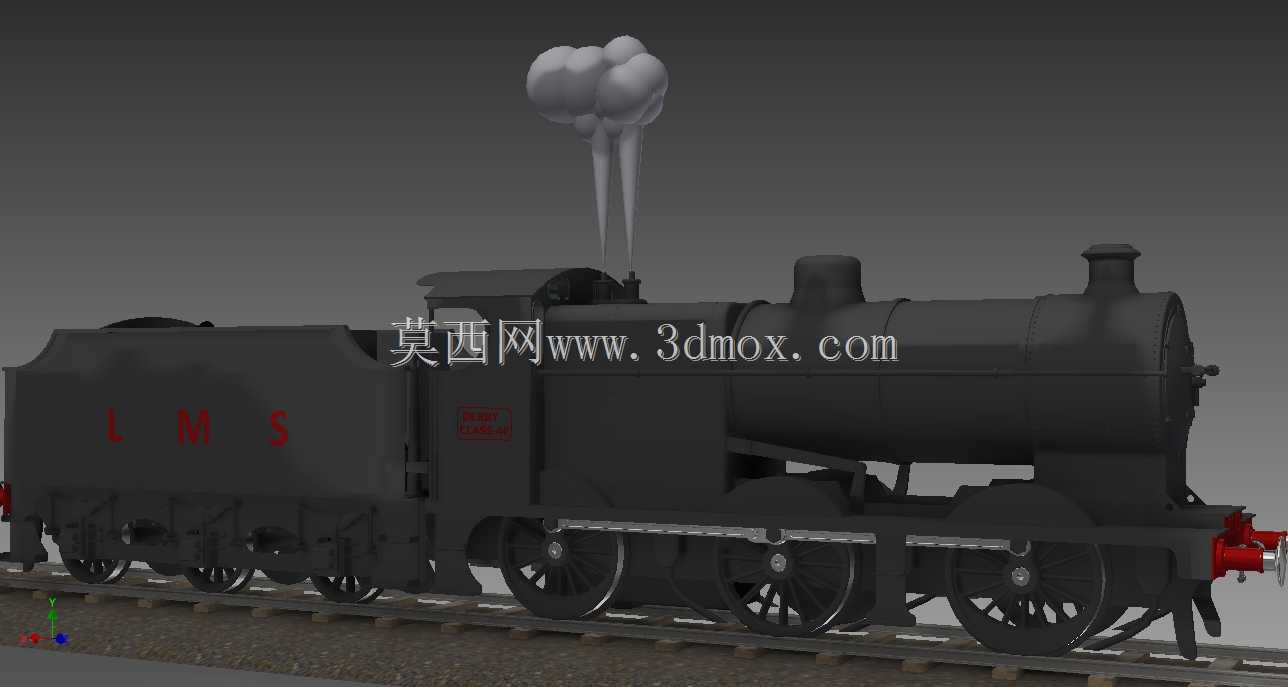

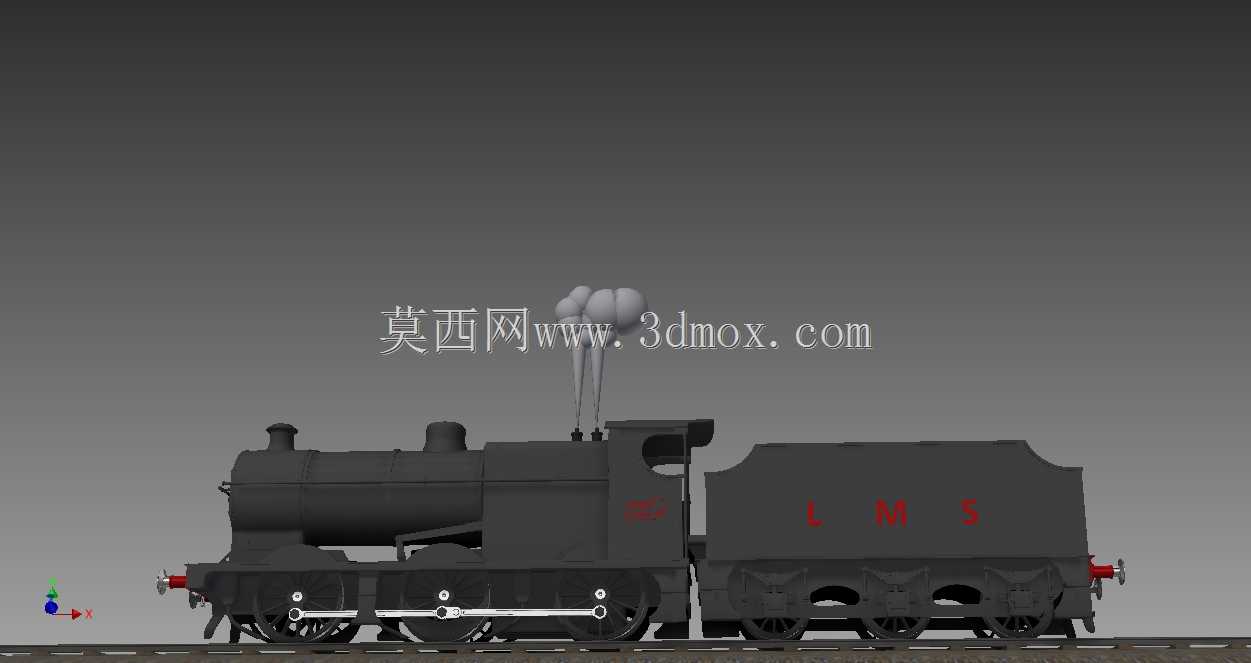

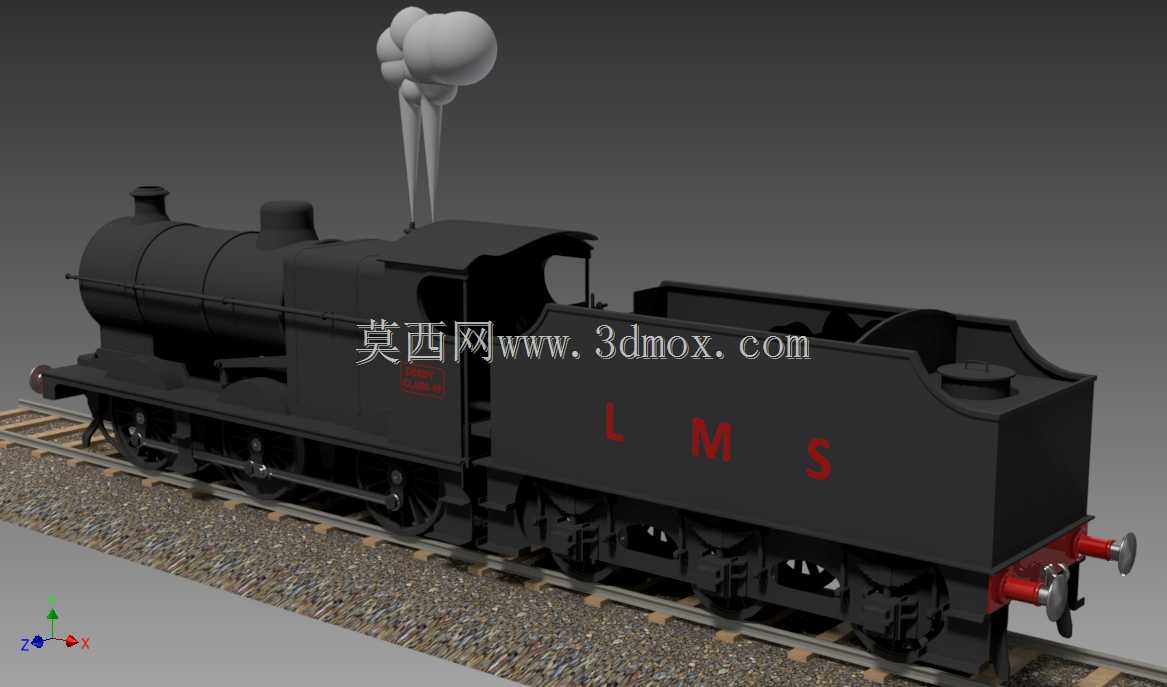

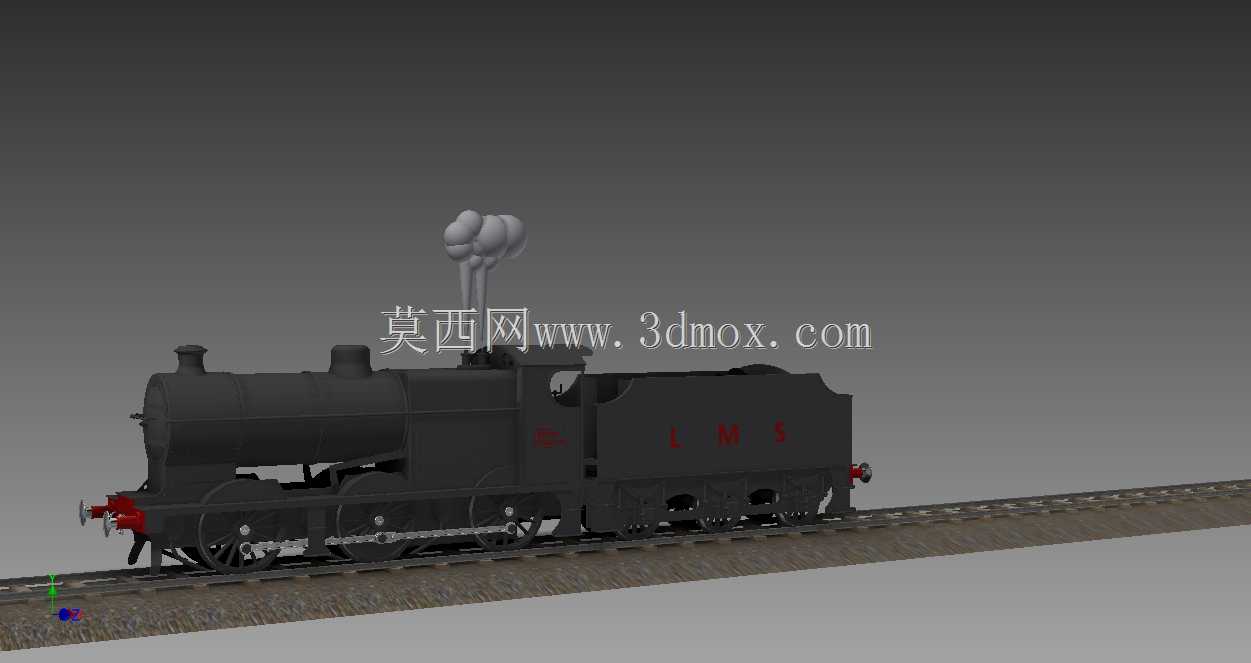

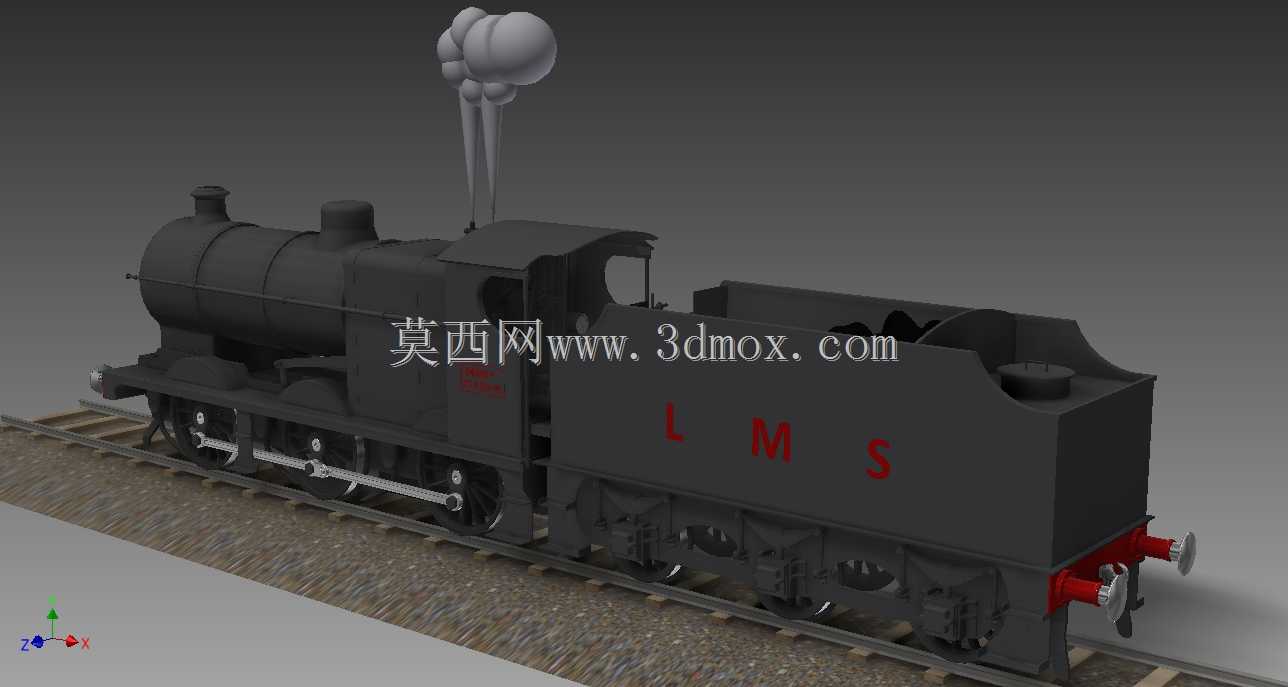

本次呈现的是经典4F型蒸汽机车的三维结构设计，这类机车曾是干线铁路货运的核心牵引装备，主要承担大宗矿产、工业物资的中长距离运输任务，在铁路发展历程中承担过连通工业产区与货运枢纽、保障生产物资流转的关键作用，即便在当下也常作为复古观光线路的牵引载体、铁路文博展陈的核心展品，同时也是轨道交通装备发展历程研究的重要实物参考对象。从功能特性来看，该型机车采用燃煤蒸汽动力架构，通过锅炉燃烧产生高压蒸汽推动活塞往复运动，经连杆机构将动力传递至动轮实现牵引输出，附带的煤水车可储备足量燃煤与锅炉用水，保障长交路运行的续航需求，车头前部设置的缓冲装置与车钩结构可适配标准货运车厢的连挂要求，烟囱部位的排烟结构可引导锅炉燃烧废气有序排出，驾驶室的布局充分考虑了乘务人员的操作视野与作业空间，各类操控阀件、仪表的排布符合人工操作的人机工程逻辑。在设计思路上，整体还原了该型机车的经典黑色涂装搭配红色前端缓冲梁的外观特征，车身上的LMS标识精准对应其历史配属属性，走行部的轮对、连杆、弹簧减震结构均按照真实机车的传动逻辑做了等比例还原，锅炉、烟箱、汽包、砂箱等上部结构的外形轮廓严格遵循实物比例，轨道与道砟的配套设计也还原了机车的实际运行场景边界。从安装与尺寸边界来看，该机车整体长度覆盖车头与煤水车的完整编组长度，走行部轮对间距符合标准轨距的适配要求，车身宽度满足铁路机车限界的通行规范，各部件的装配间隙预留了运动部件的活动空间，比如连杆与动轮的连接位置、转向架的摆动范围都做了合理的空间预留，既保证外观还原度，也能清晰展示各结构的运动逻辑，可用于铁路科普展陈、复古文创设计、影视道具建模、轨道交通教学演示等多个场景。
