斯蒂芬森火箭号蒸汽机车及配套煤水车

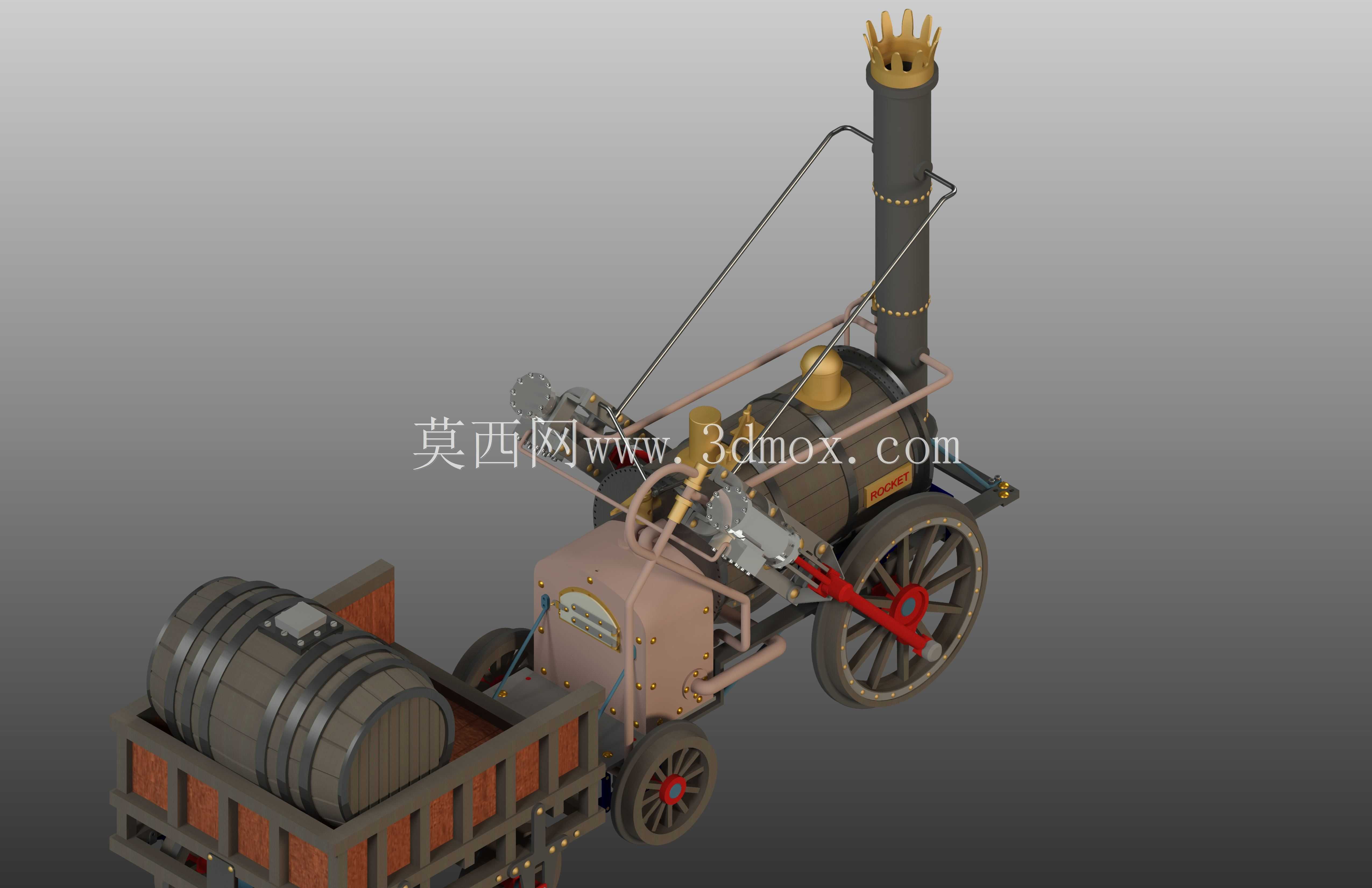

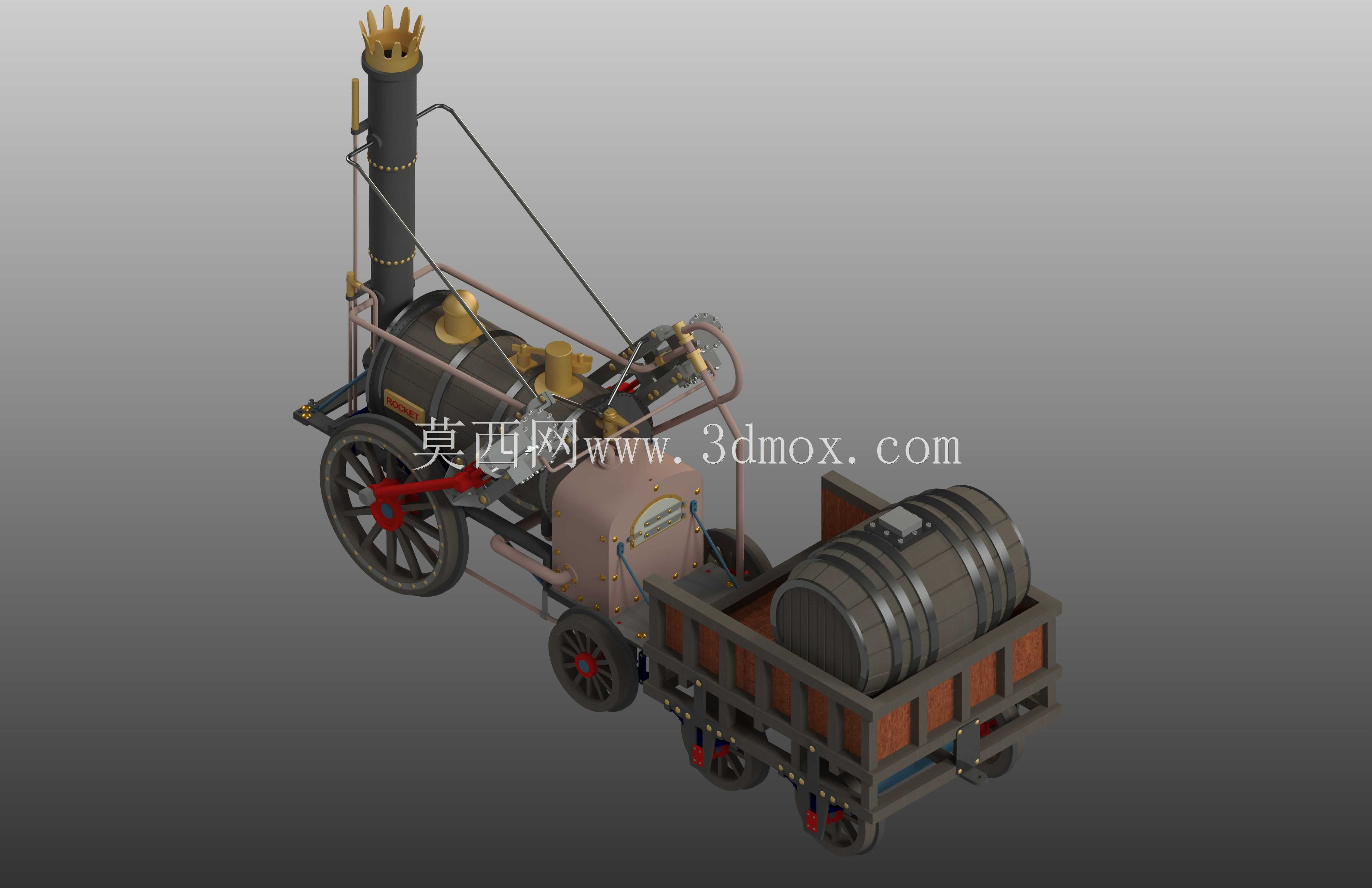

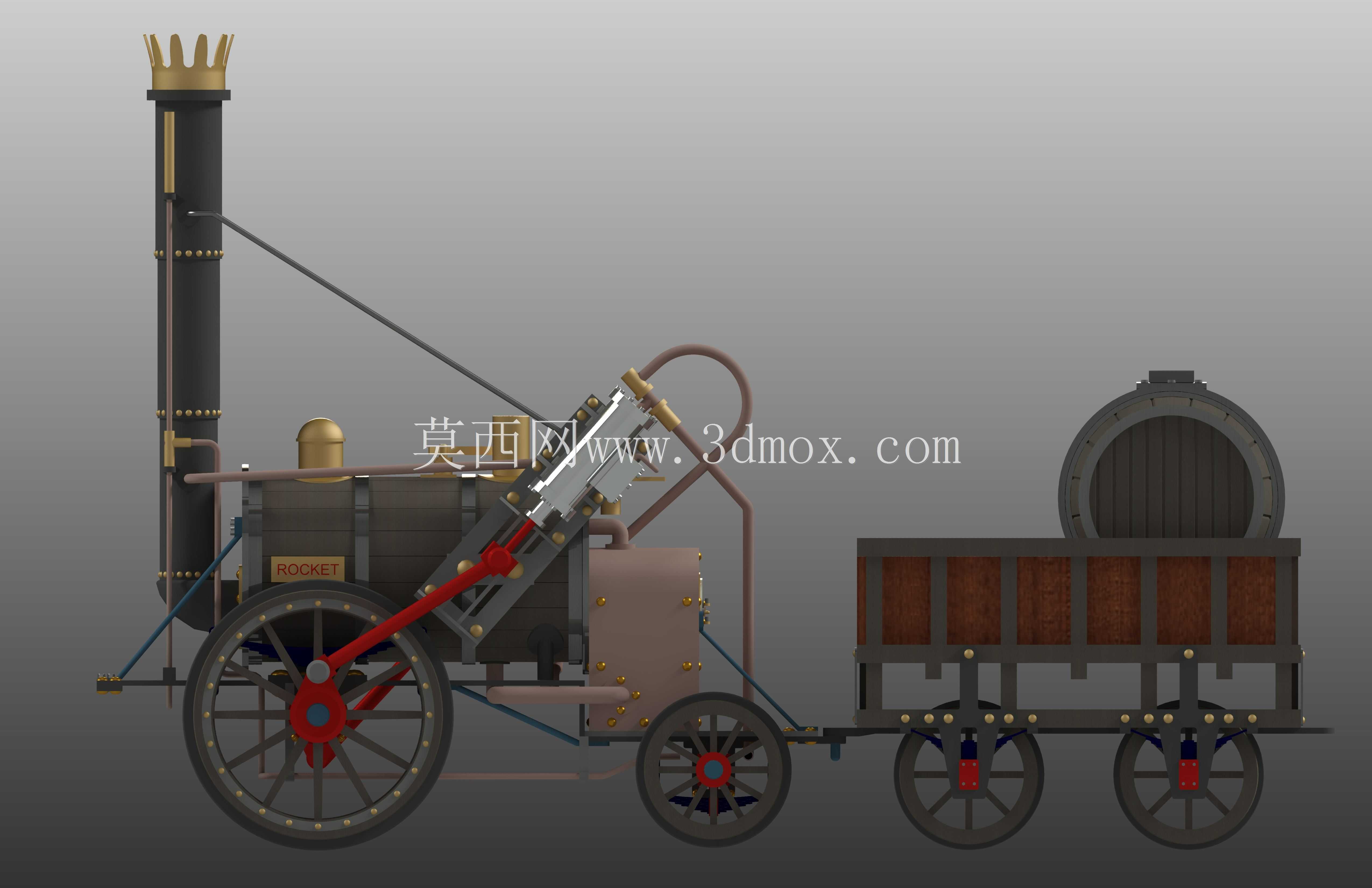

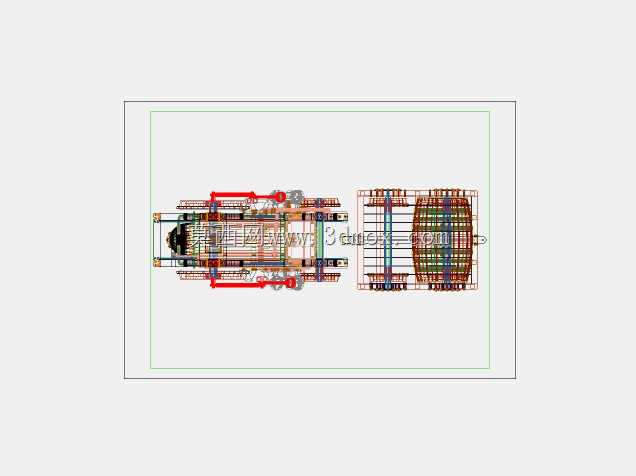

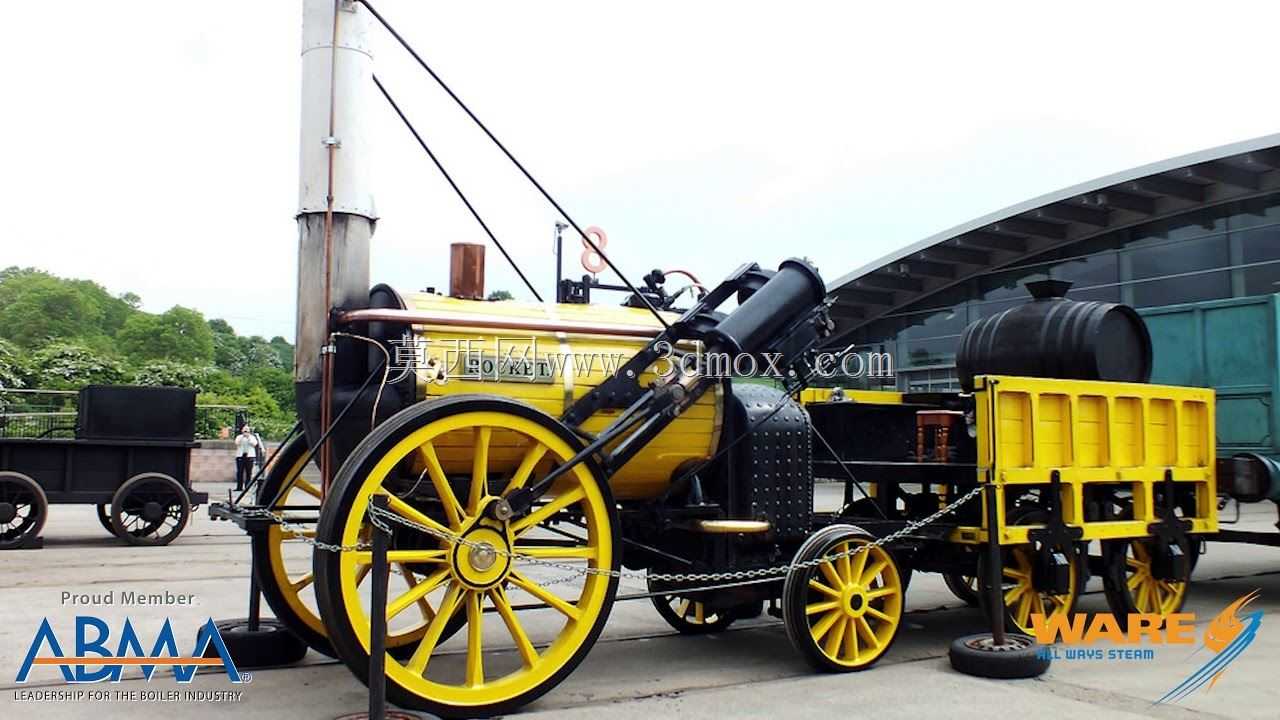

本次呈现的三维结构对应早期铁路牵引装备领域标志性的蒸汽机车原型，也就是铁路发展史上具有里程碑意义的火箭号机车，附带配套的煤水运载小车结构。从实际应用场景来看，这类机车是早期干线铁路的核心牵引动力，承担客货列车的牵引任务，在铁路技术萌芽阶段，直接验证了蒸汽动力用于轨道交通的可行性，为后续铁路机车的技术迭代奠定了基础结构逻辑。

从设备实际用途出发，机车本体通过燃煤加热锅炉产生高压蒸汽，推动活塞机构联动轮对产生牵引力，后部挂载的煤水车则承担燃煤储备、储水的功能，为锅炉持续提供工作介质与燃料，保证机车具备一定距离的持续运行能力。设计过程中，首先要匹配锅炉的容积与轮对的承重边界，锅炉作为核心承压部件，其烟筒高度、炉腔容积直接决定蒸汽产出效率，建模时需要还原多烟管锅炉的结构布局，保证烟气流向与换热结构的合理性，同时兼顾整车重心高度，避免运行中出现侧翻风险。

走行部的设计上，采用大直径驱动轮搭配小直径从动轮的布局，驱动轮通过曲柄连杆结构与活塞输出端连接，连杆的运动行程需要与活塞冲程精准匹配，避免出现运动干涉，轮对的轴距设置要兼顾曲线通过能力与直线运行稳定性，早期轨道的轨距精度有限，轮缘的高度与厚度需要预留足够的容错间隙。锅炉顶部的安全阀、汽笛等附属部件，按照实际操作的可达性布置，司炉操作位的空间预留要满足人员添煤、操控阀门的动作范围，各类管路的走向沿着锅炉外侧排布，既减少蒸汽输送的热损失，也方便日常检修时的拆装操作。

配套煤水车的结构采用框架式承载结构，车斗内部设置木桶用于储水，剩余空间堆放燃煤，车斗与机车后端通过牵引销连接，连接位置的间隙要满足机车通过曲线时的相对转动需求，煤水车的轮对采用与机车从动轮一致的尺寸规格，降低备件的维护难度，轮轴处的轴承结构还原早期滑动轴承的装配形式，匹配当时的工业加工能力。整车的外形轮廓需要严格遵循早期机车的尺寸边界，烟筒顶部的皇冠装饰、铜质汽笛、红色轮辐等细节，都对应实物的外观特征，所有部件的装配关系符合机械连接的逻辑，没有出现结构冲突，管路的连接端口、阀门的操作方向都符合实际使用习惯，可用于铁路装备发展史的教学演示、复古机车的结构参考，也能为蒸汽动力类科普展品的结构设计提供直观的三维参照。
