山羊造IBEX双座越野底盘管架结构

该双座越野管架底盘是面向全地形越野场景打造的核心承载结构，主要适配小型非道路越野作业、户外穿越、定制化越野改装等使用场景，作为整车的核心承载基体，承担着动力总成、悬挂系统、驾乘舱、燃油供给等全部车载部件的安装固定功能，同时在越野行驶过程中承受路面冲击、扭转、颠簸带来的复杂交变载荷，为整车提供可靠的结构强度支撑。

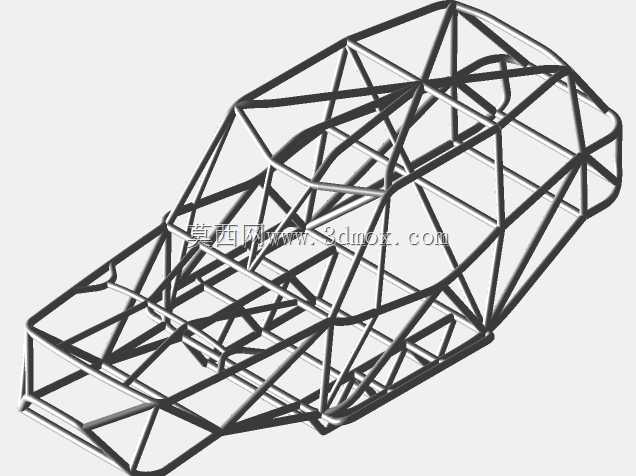

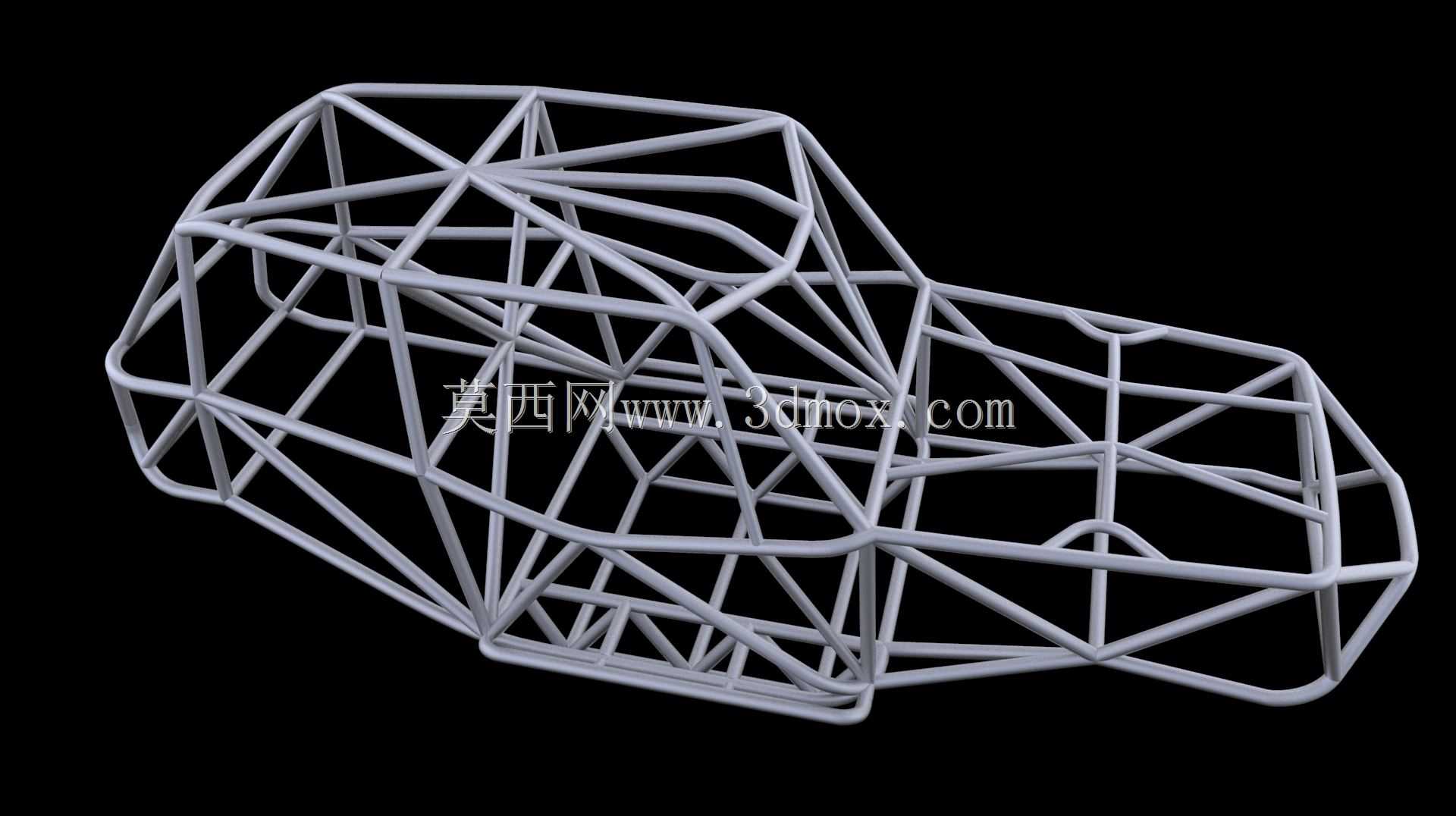

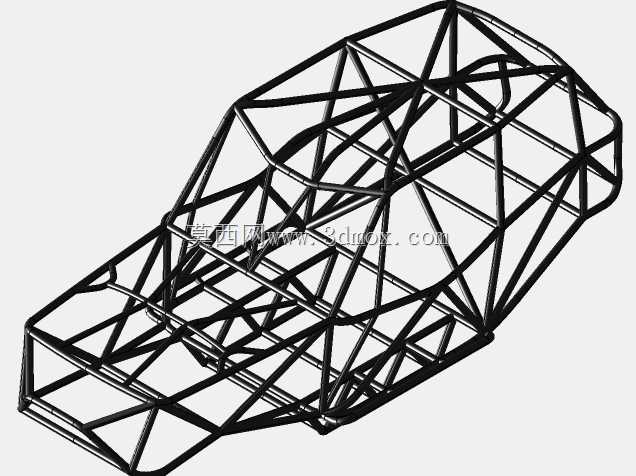

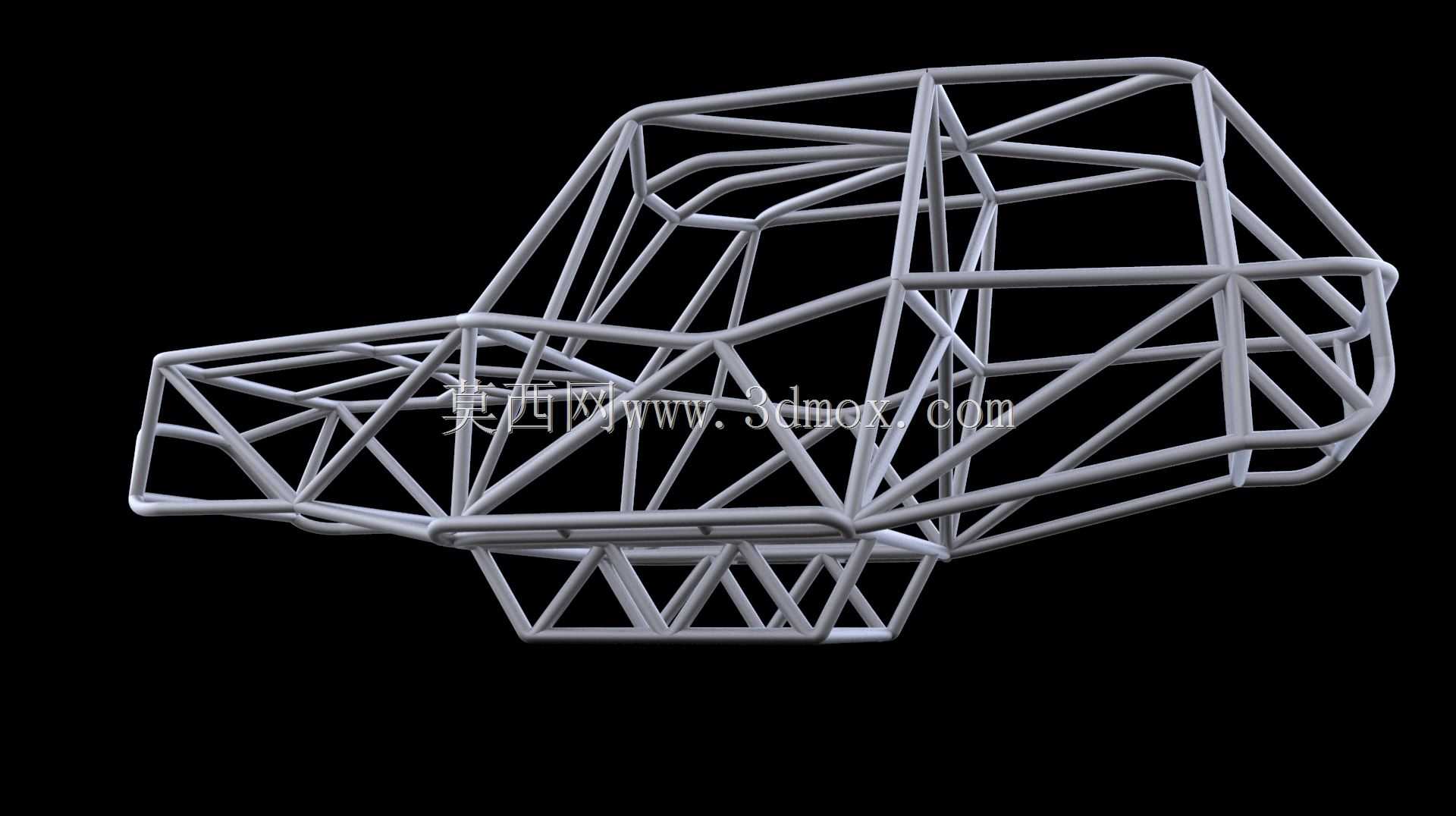

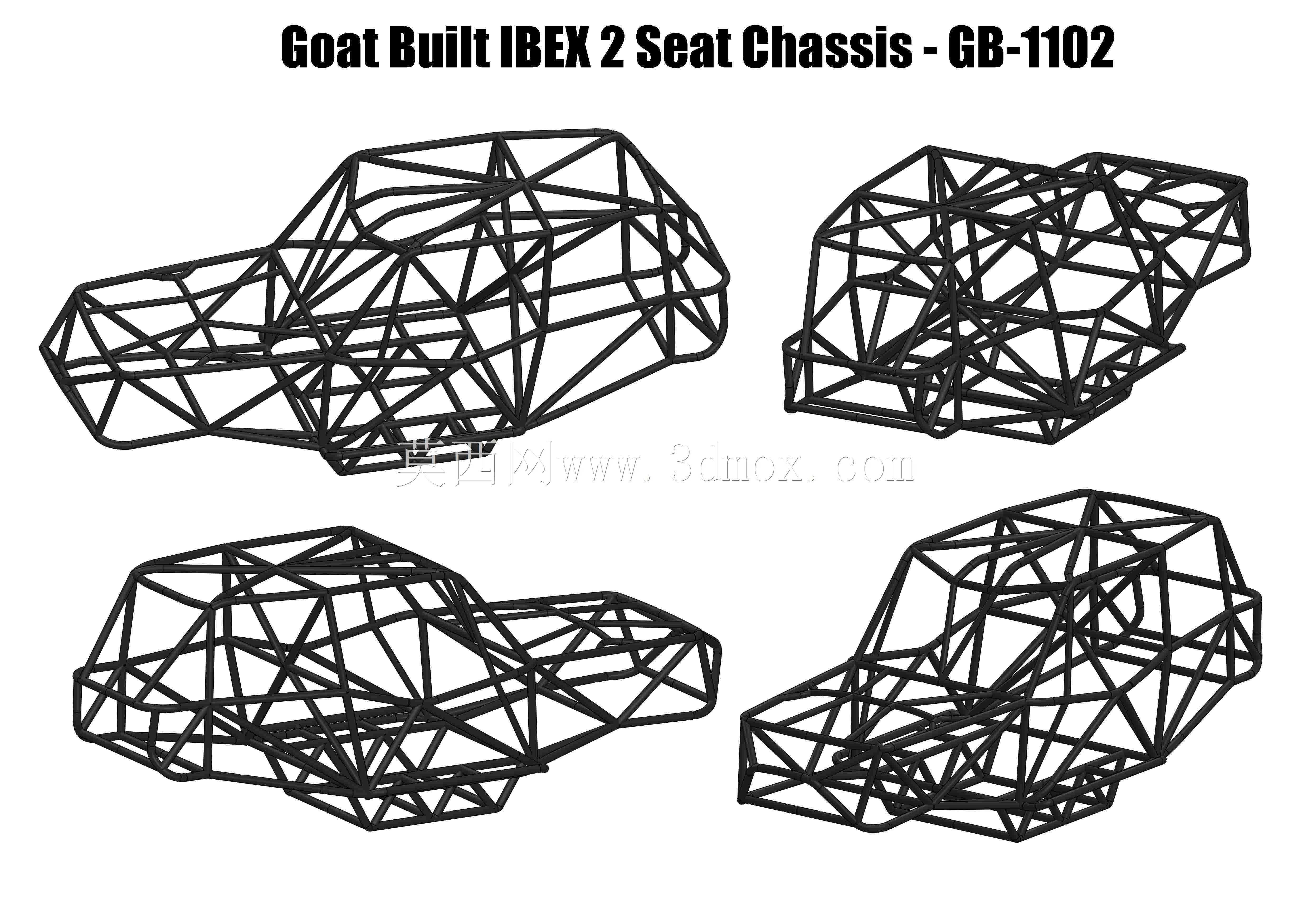

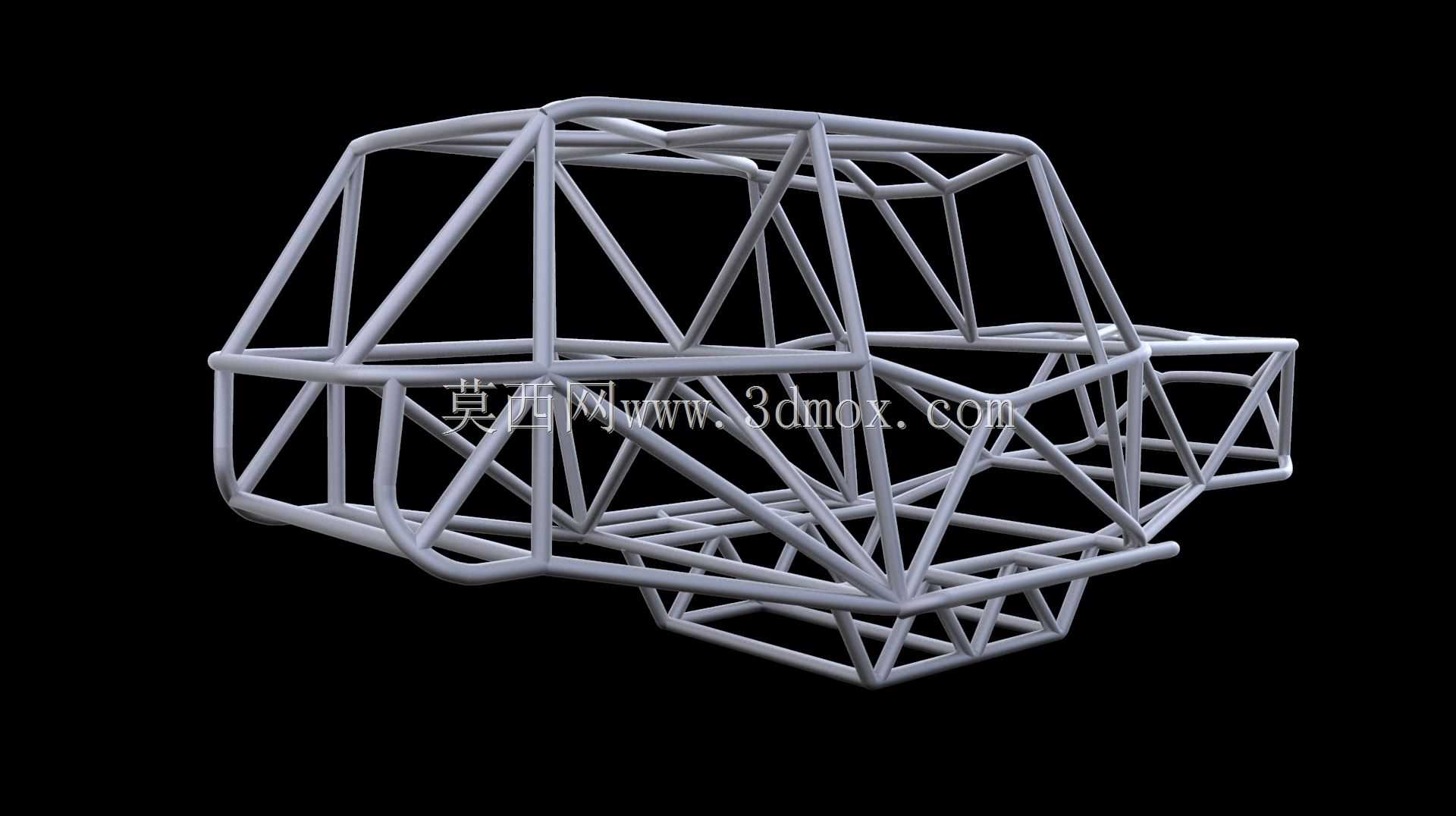

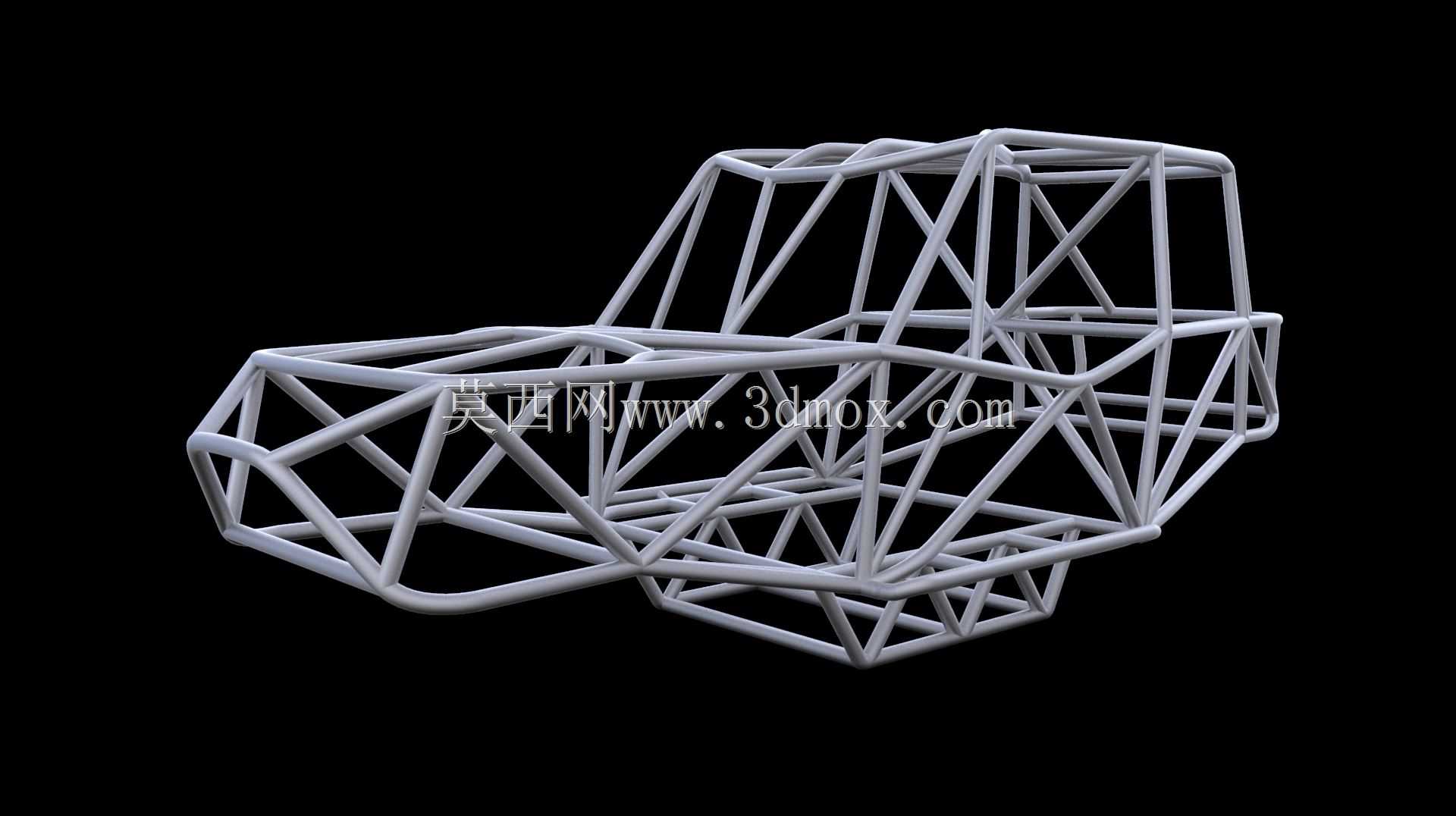

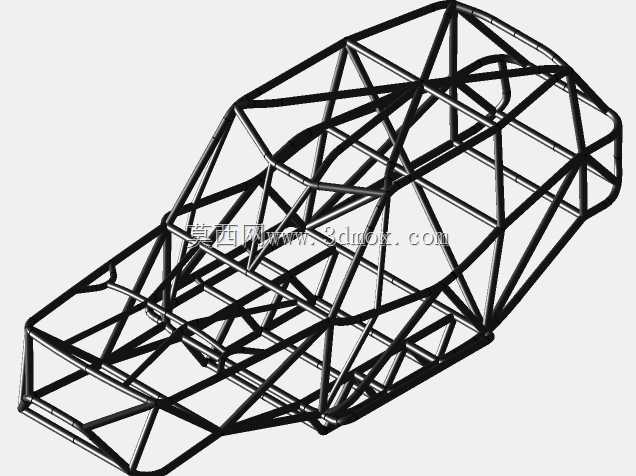

整体采用笼式管架结构设计思路，参考钢筋混凝土桁架的受力逻辑，通过不同管径的高强度管材拼接形成空间受力体系，在保证整体结构抗扭、抗冲击强度的前提下尽可能降低结构自重，适配轻量化越野的性能需求。设计过程中充分考虑双座驾乘的空间布局，预留了驾乘人员的乘坐空间、操控部件安装位置以及动力、传动系统的布置空间，管架的杆件走向完全贴合受力传递路径，在碰撞、翻滚场景下能够通过杆件的形变吸收冲击能量，为驾乘人员构建安全的生存舱空间。

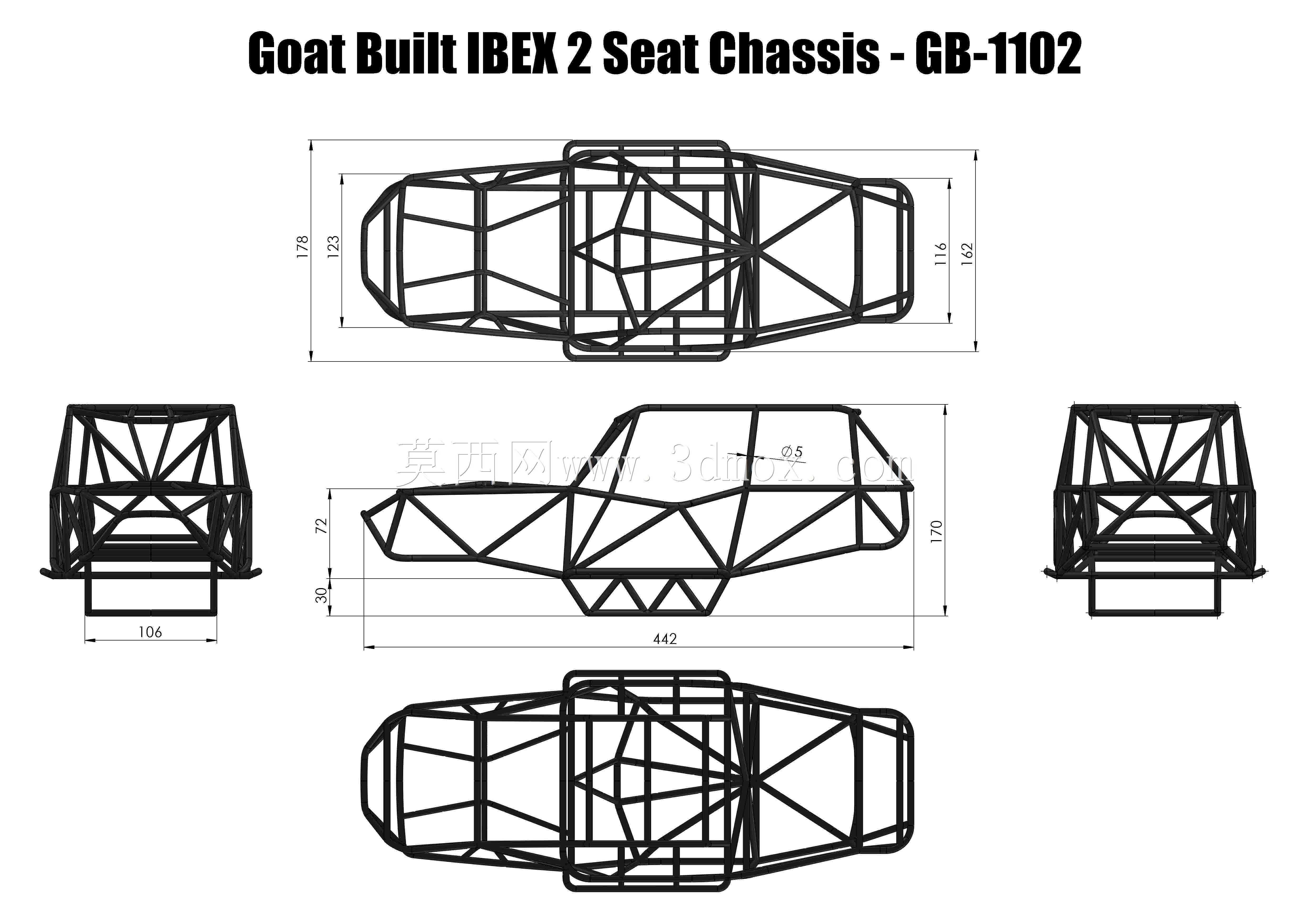

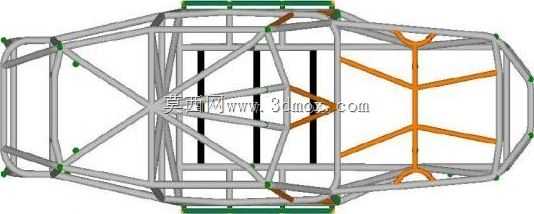

从尺寸边界来看，该底盘整体长度控制在442单位长度，整体宽度为176单位长度，不含悬挂安装位的主体高度为162单位长度，前部安装端面宽度为106单位长度，前部结构高度为122单位长度，侧部结构预留的安装高度为170单位长度，侧围下部的安装定位尺寸为72单位长度，所有安装接口的位置都经过空间校核，既能够满足常规越野部件的通用安装需求，也为后续的个性化改装预留了足够的调整空间。底盘前部预留了前悬挂、转向机构的安装点位，后部预留了后驱动桥、减震系统的固定支座，中部的笼式结构既可以直接安装座椅、安全带等驾乘部件，也可以根据使用需求加装覆盖件、储物结构等附属装置。

该结构的受力设计充分考虑越野场景下的极端工况，在车轮悬空、单侧冲击、翻滚等极端受力状态下，管架的桁架结构能够将局部受力快速分散到整体结构上，避免局部应力集中导致的结构失效，同时1:10的参考比例也方便爱好者进行等比例缩放制作，适配不同尺寸的定制化整车打造需求，不管是用于小型全地形作业车辆的底盘打造，还是用于越野赛车的原型结构验证，都能够提供可靠的结构基础。
