方程式赛车车轮转向制动集成总成

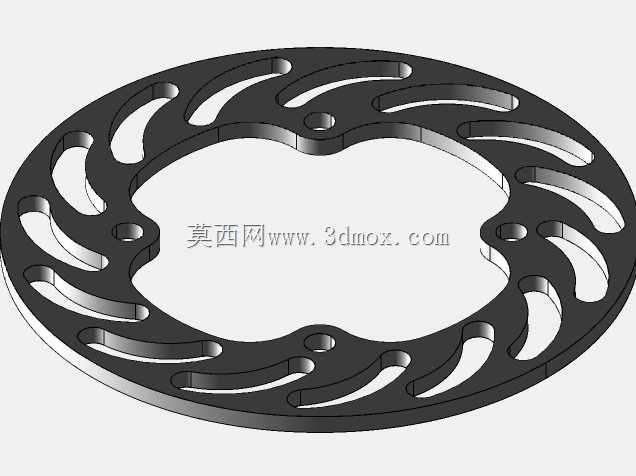

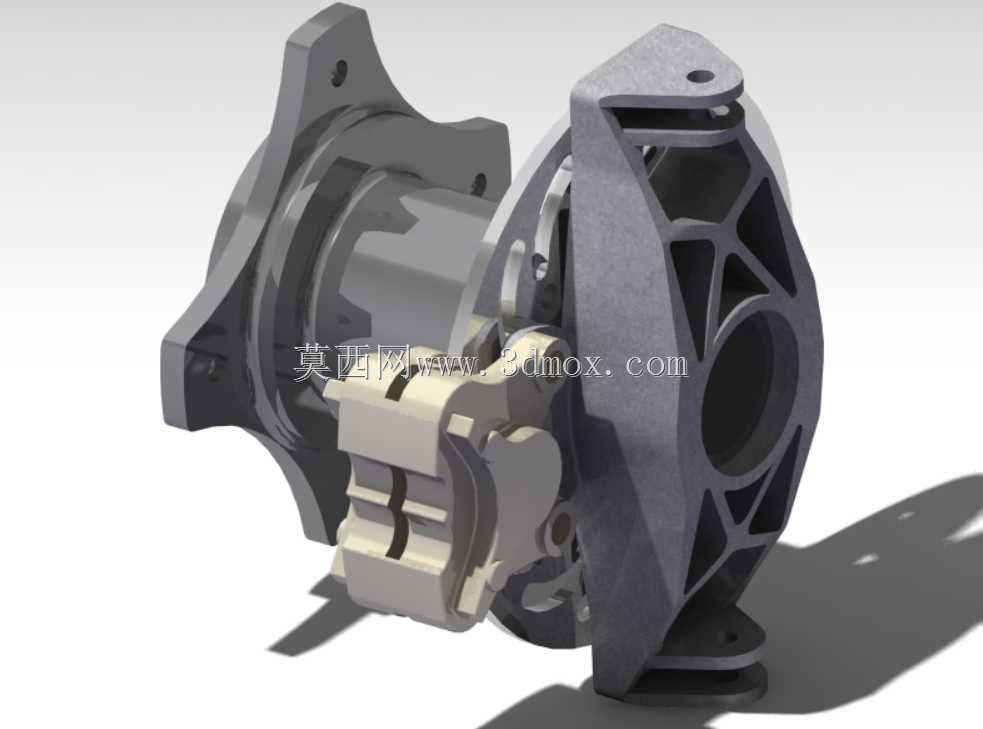

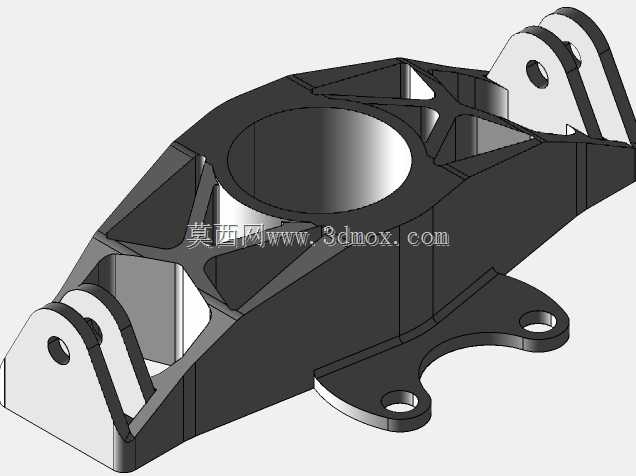

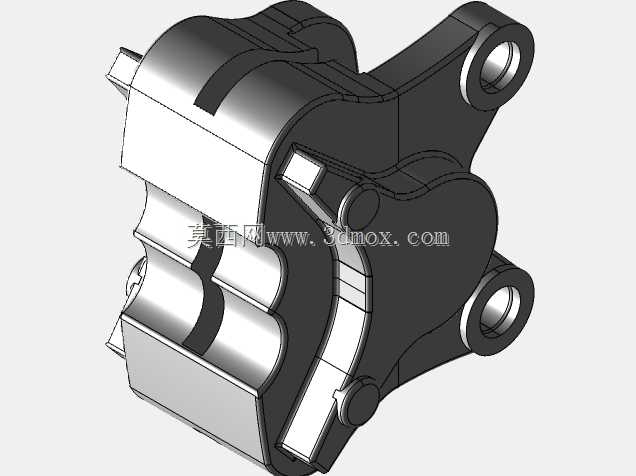

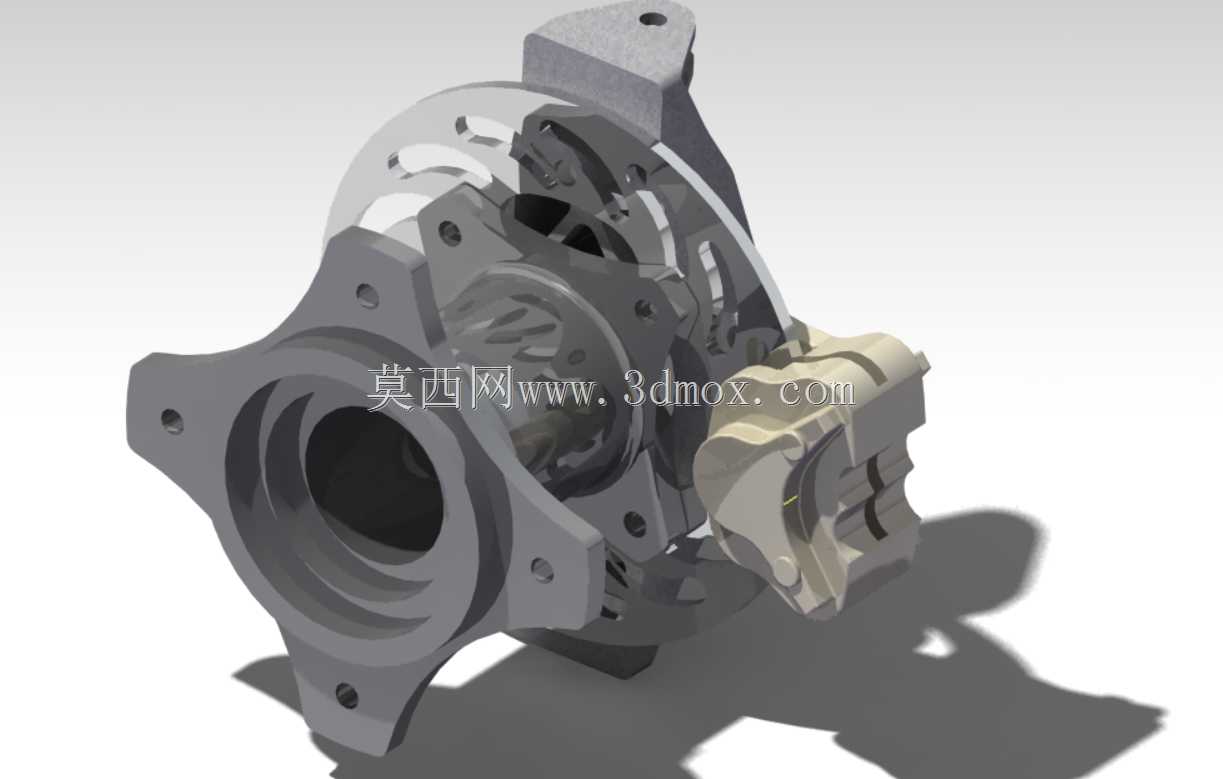

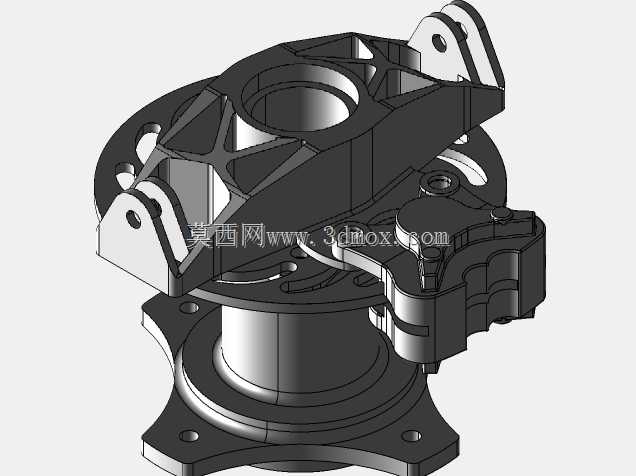

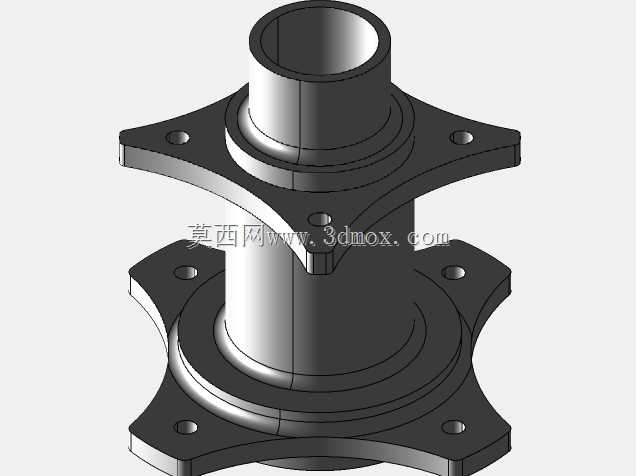

该总成是面向大学生方程式赛车打造的行走系统核心集成部件，主要应用于方程式赛事的赛车行走端，承担车轮承载、行车制动、转向传力的核心功能，是连接悬架系统、传动半轴与车轮的关键枢纽，直接决定赛车在赛道极限工况下的操控响应、制动稳定性与行驶安全性。在实际赛事场景中，该总成需要适配高速过弯时的大侧向载荷、重刹工况下的峰值制动力矩，以及颠簸赛道路面传递的交变冲击，所有结构设计都围绕轻量化与高刚性的平衡展开。从功能特性来看，该总成集成了轮毂轴承安装位、制动盘连接法兰、卡钳安装支座、转向节摆臂连接点、转向拉杆球头安装座等多个功能接口，将原本分散的车轮安装、制动执行、转向传力功能整合为一体，减少了多余的连接转接件，有效降低了簧下质量，提升赛车悬架的响应速度。设计过程中，首先围绕轮端的载荷边界展开拓扑优化，转向节主体采用镂空式的辐板结构，在保证安装点刚性的前提下尽可能去除非受力区域的冗余材料，四个周向布置的安装凸台分别对应悬架上下控制臂的连接点位，凸台处预留的螺栓孔经过同轴度公差优化，保证装配后悬架摆臂的运动轨迹符合设计预期，避免出现转向干涉或者运动卡滞的问题。制动盘采用通风式结构设计，与轮毂法兰的连接位采用均匀分布的螺栓固定，保证制动过程中制动力矩传递均匀，减少高速制动时的抖动问题；卡钳安装座与转向节采用一体化设计，相比分体式安装结构拥有更高的连接刚性，能够承受大制动力下的反作用力矩，避免卡钳出现形变导致的制动片偏磨问题。轮毂部分采用中心定位加周向螺栓固定的结构，中心孔的尺寸与传动半轴的输出端匹配，能够将半轴传递的驱动力平稳传递至轮辋，同时轮毂内部预留了轴承安装腔，匹配双列角接触轴承的安装尺寸，能够同时承受径向载荷与轴向载荷，适配赛车过弯时的大侧向力工况。安装边界方面，该总成的整体外轮廓完全避让轮辋内部空间，所有安装点位的坐标都严格匹配方程式赛车的悬架硬点设计，转向拉杆连接点的位置经过运动学校核，保证转向过程中左右轮的转角关系符合阿克曼几何特性，减少轮胎磨损，提升过弯时的抓地表现；卡钳的安装位置避开了悬架跳动时的运动干涉区域，在悬架全行程压缩、拉伸以及转向全角度转动的工况下，都不会出现部件碰撞的问题。整个总成的所有受力部位都做了圆角过渡处理，避免应力集中导致的部件疲劳失效，能够满足方程式赛事全赛季的高强度使用需求。
