离心式压气机涡轮叶轮精密结构设计

该涡轮叶轮作为离心式压缩设备的核心做功部件，广泛应用于车用涡轮增压器、小型工业空气压缩机、航空辅助动力单元、微型燃气轮机等场景中，承担着将输入的机械能转化为气体压力能与动能的核心作用，是决定整套增压、压缩设备工作效率、压比上限与运行稳定性的关键零件。在车用涡轮增压场景下，该叶轮安装于发动机进气侧的压气机壳体内，由同轴连接的排气侧涡轮驱动高速旋转，对进入进气道的新鲜空气进行预压缩，提升发动机气缸的进气充量，在不增加发动机排量的前提下大幅提升动力输出，同时优化燃油燃烧效率、降低尾气污染物排放；在小型工业空压机场景中，该叶轮作为压缩级的核心转子部件，可实现大流量空气的连续增压，为气动生产线、气动工具提供稳定的高压气源。

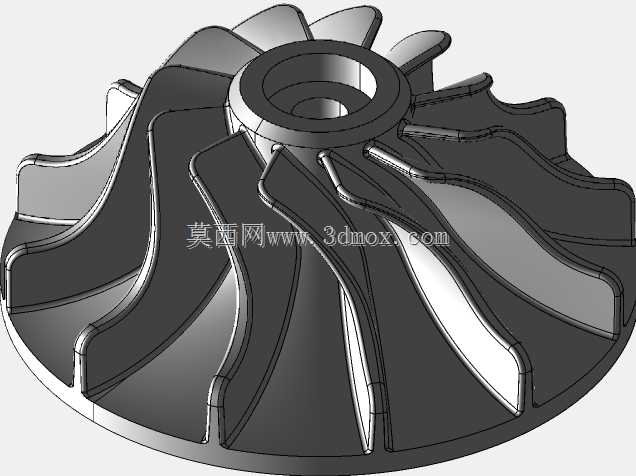

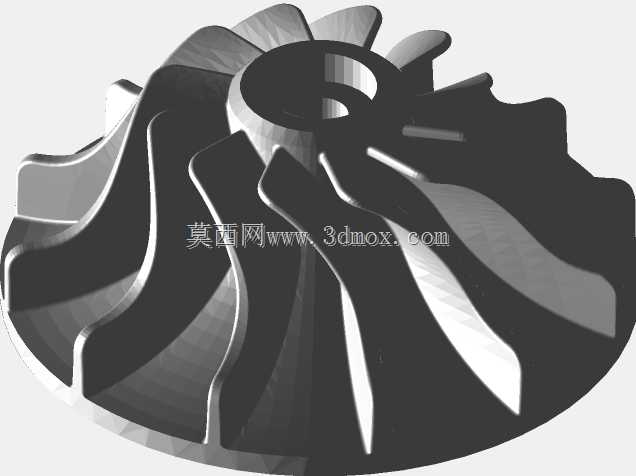

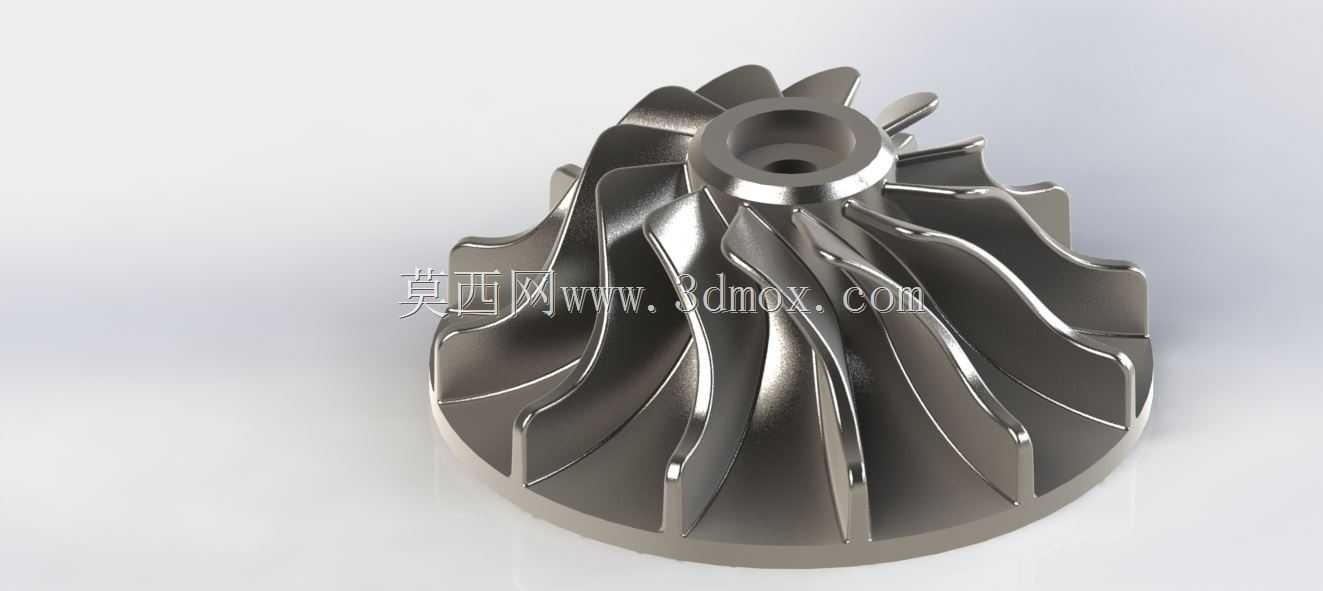

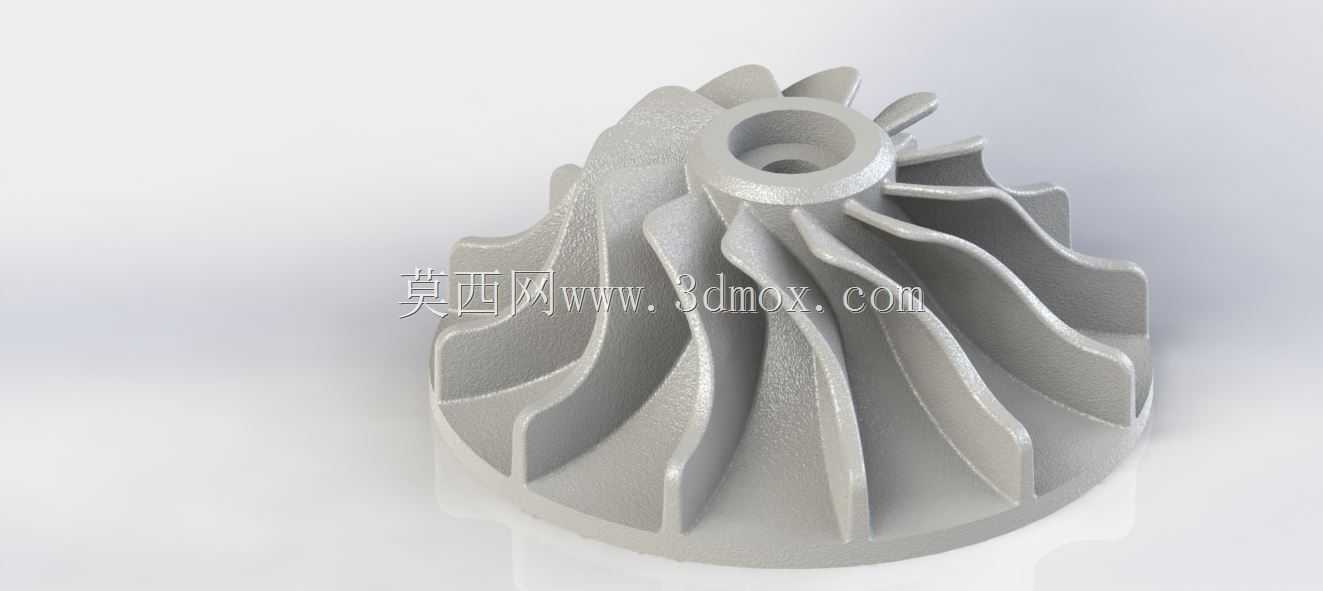

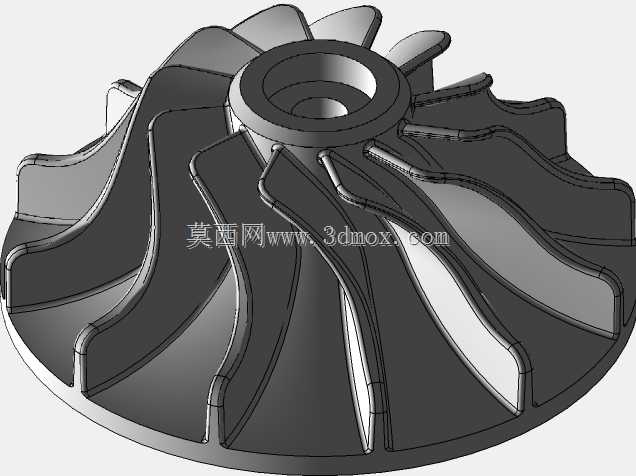

从功能特性来看，该叶轮采用长短叶片间隔排布的三元流设计，长叶片负责主要的气流导向与能量传递，短叶片可有效抑制叶轮出口处的气流分离与尾迹涡流，降低流道内的流动损失，拓宽叶轮的高效工作区间，适配高转速下的宽工况运行需求，叶轮中心设置带定位台阶的安装孔，可与配套的高速转子轴实现过盈配合与周向定位，保证高速旋转时的动平衡精度，避免运行过程中出现振动超标、轴系磨损等问题。

设计过程中，首先基于目标工况的压比、流量、转速参数完成叶片型线的气动计算，通过三维流场仿真反复迭代叶片的进口安装角、出口安装角、叶型弯曲度与流道截面变化规律，保证气流在流道内实现平缓的加速转向，避免局部流速过高产生激波损失；结构设计阶段充分考虑高速旋转下的离心载荷，对叶片根部与轮盘的连接位置做圆弧过渡处理，降低应力集中系数，同时通过轮盘厚度的梯度优化，在保证结构强度满足最高转速安全裕度的前提下，尽可能降低转子整体重量，减小转子的转动惯量，提升设备的动态响应速度。

安装边界方面，叶轮的轴向定位依靠中心孔的台阶面与转子轴的轴肩配合，径向配合精度需满足高速动平衡要求，叶轮外径与压气机蜗壳内壁需预留合理的径向间隙，既要避免高速旋转时叶片与壳体发生刮蹭，又要控制间隙过大导致的气体回流泄漏，保证压缩效率处于最优区间，叶轮的轴向长度需匹配压气机壳体的内部安装空间，保证叶轮出口与扩压器的轴向位置对齐，实现气流的顺畅衔接。
