行星传动系统太阳轮结构设计方案

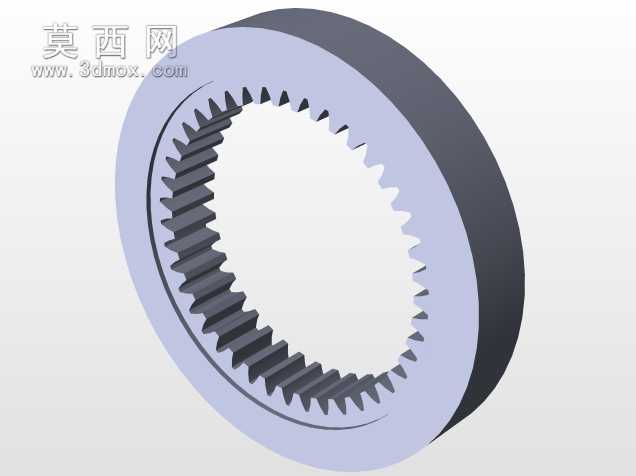

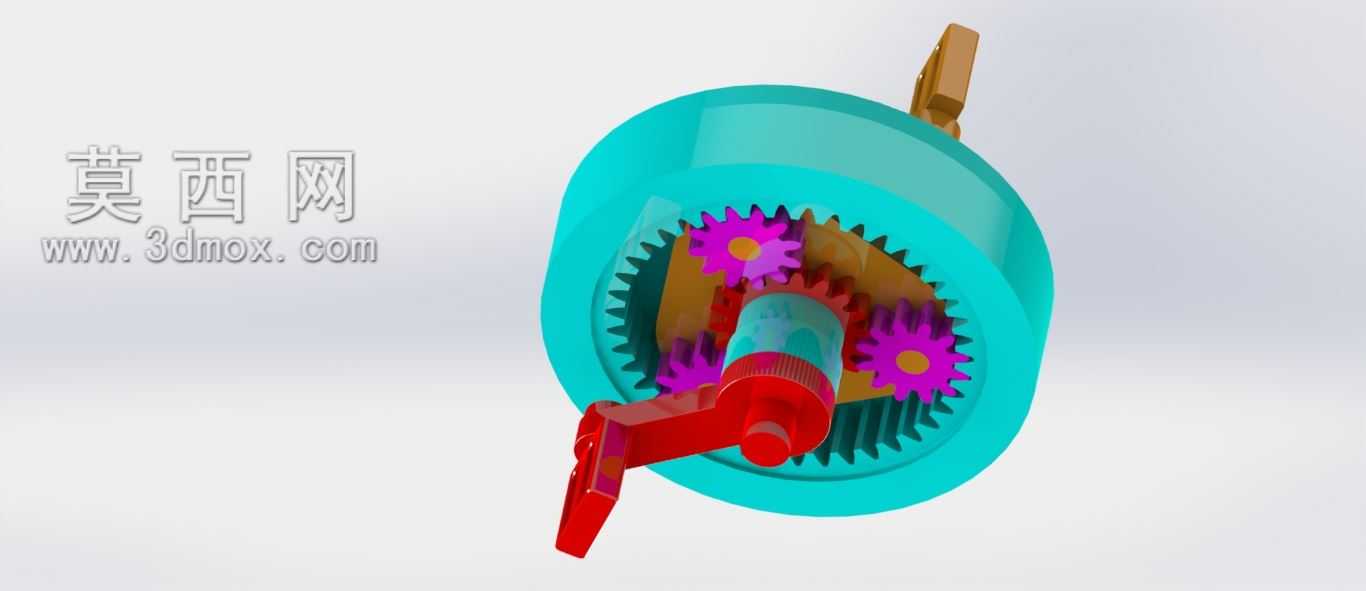

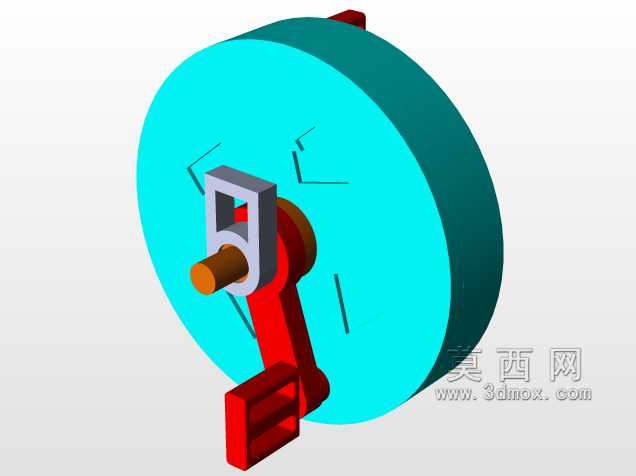

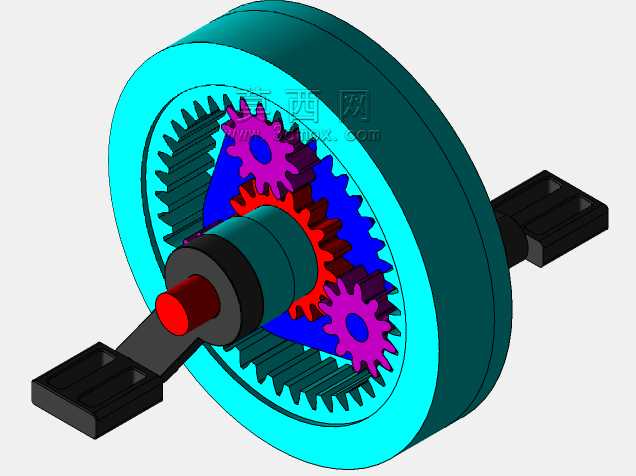

　　在行星轮系的动力传递链路中，太阳轮作为核心输入构件，直接决定了整套传动单元的载荷分配均匀性与传动效率表现。这类构件常应用于风电增速箱、工程机械行走减速机、工业机器人关节传动模组、新能源汽车电驱减速器等对空间占用、传动比密度要求严苛的场景，区别于定轴传动的普通圆柱齿轮，太阳轮需要同时与周边3-4个均匀排布的行星轮形成外啮合，齿部的受力状态是多齿交替承载，对齿向载荷分布系数、齿间载荷分配系数的控制要求远高于普通定轴齿轮。

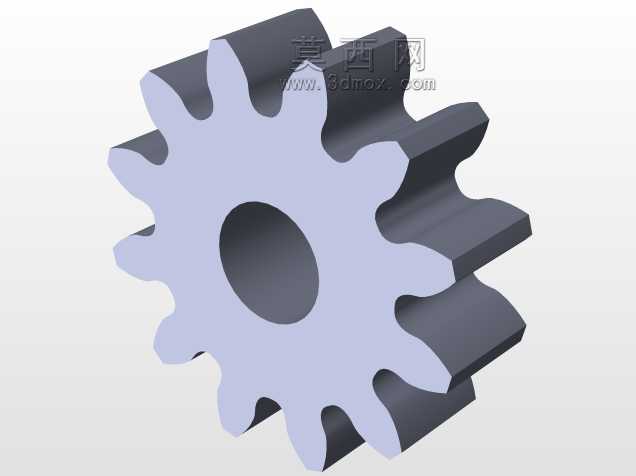

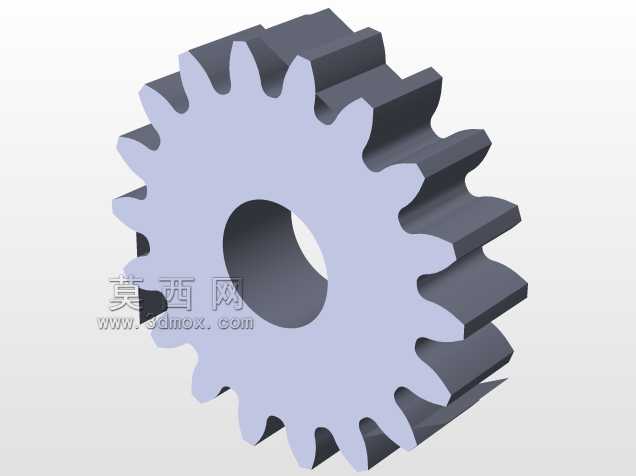

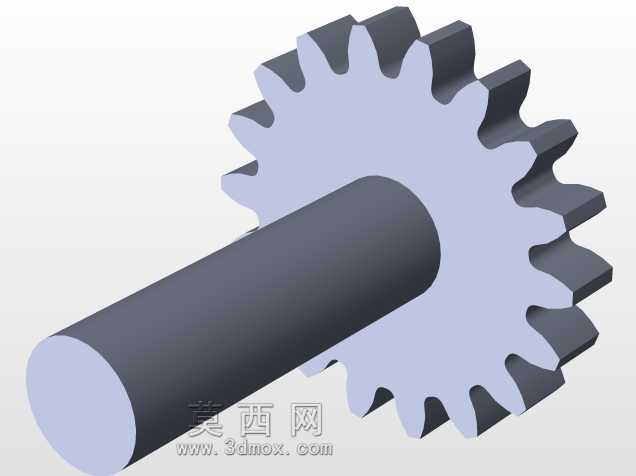

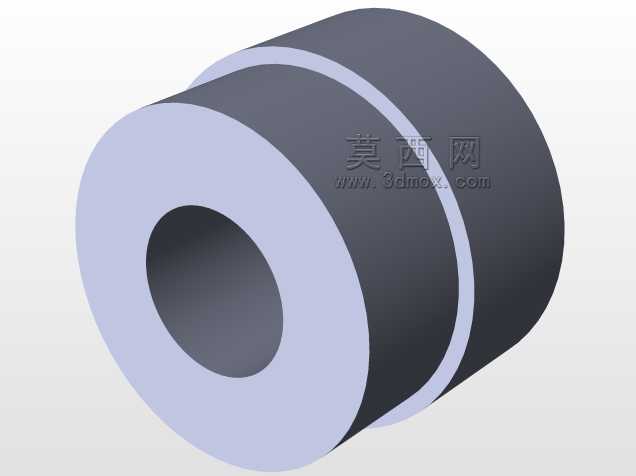

　　从设计思路上看，该太阳轮采用了辐板式轻量化结构，轮缘与中心安装毂之间通过等厚度辐板连接，既能够保证齿圈部分的刚性支撑，避免重载下轮缘变形导致的啮合偏载，又能有效降低构件自身转动惯量，适配高速输入工况下的动态响应要求。中心安装位设计为带定位止口的轴孔配合结构，止口端面与轴孔的垂直度公差控制在IT5级精度区间，装配时可通过端面压紧的方式实现轴向定位，无需额外设计轴向卡簧槽，减少了应力集中点，提升了交变载荷下的疲劳寿命。齿部采用渐开线圆柱直齿齿形，齿顶高系数取标准值1，顶隙系数0.25，啮合角20度，能够与同模数的标准行星轮实现无侧隙或微侧隙啮合，适配正反转频繁切换的传动场景，避免换向冲击。

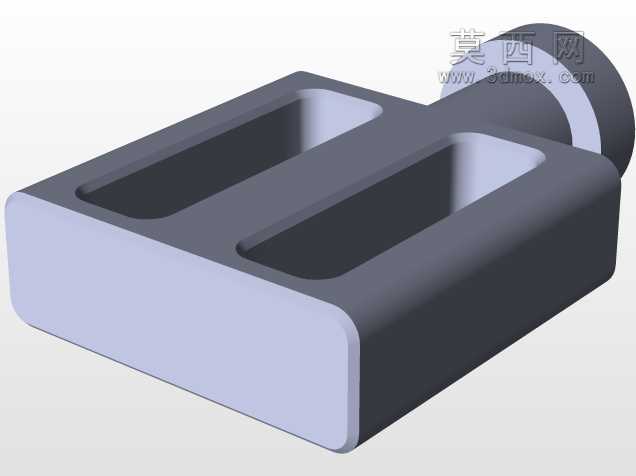

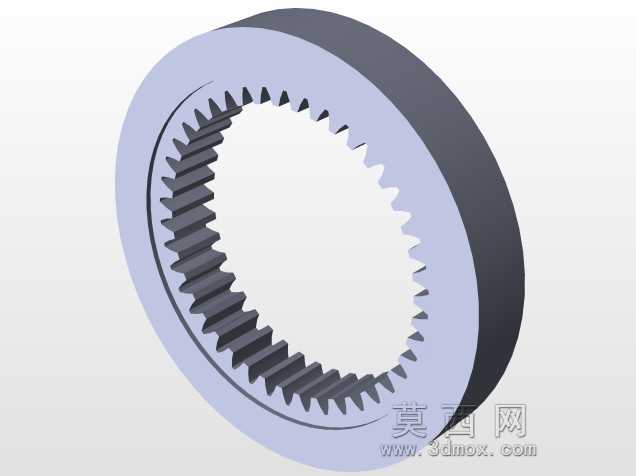

　　实际应用中，太阳轮的安装边界需要匹配行星架的中心回转空间，其齿顶圆直径需要小于行星架内孔的避让直径，同时轮体辐板背面需要预留足够的间隙，避免运转过程中与行星架的支撑筋条发生剐蹭。齿宽的设计需要结合行星轮的齿宽做匹配，通常太阳轮齿宽比行星轮齿宽大2-3mm，用于补偿装配时的轴向窜动误差，保证全齿宽参与啮合。在润滑设计上，辐板上预留的异形槽结构可作为润滑油通道，运转时齿轮箱内的飞溅润滑油可通过这些槽道进入啮合区域，同时带走齿面摩擦产生的热量，避免高速重载下出现齿面胶合失效。

　　从功能特性来看，该太阳轮的齿部经过修形处理，齿向做了微量的鼓形修形，齿顶做了缘线修缘，能够补偿制造安装误差以及受载后的轮体弹性变形，让啮合过程中齿面的载荷分布更均匀，降低啮合过程中的传动误差与振动噪声。中心安装孔的键槽采用平键连接结构，键槽的对称度公差严格控制，保证动力输入时扭矩传递均匀，避免键侧出现应力集中导致的压溃失效。轮体的材质通常选用20CrMnTi渗碳淬火处理，齿面硬度达到58-62HRC，芯部硬度保持在30-42HRC，既保证齿面的耐磨性能，又能让芯部具备足够的韧性，承受冲击载荷时不会出现断齿问题。

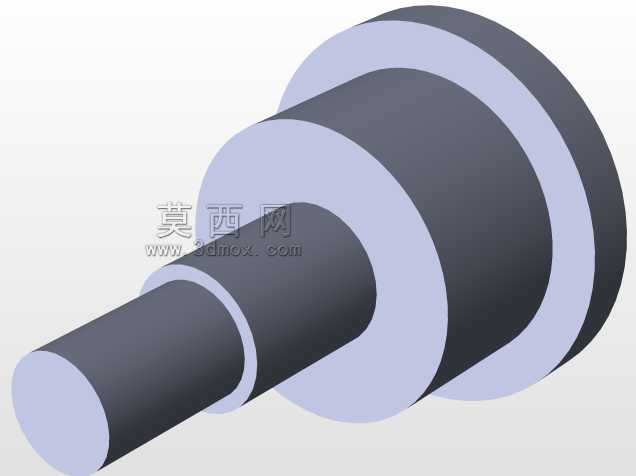

　　在设备实际运行过程中，太阳轮作为动力输入端，通常与电机、液压马达等原动机的输出轴直接连接，其动平衡精度需要达到G2.5级以上，避免高速运转时产生额外的径向振动，影响整套行星轮系的轴承寿命。装配时需要严格控制太阳轮与行星轮的啮合侧隙，侧隙过大会导致传动精度下降、换向冲击明显，侧隙过小则会出现润滑不良、齿面卡滞的问题，通常根据模数大小与工作温度区间，将侧隙控制在0.05-0.15mm区间。针对不同的应用场景，太阳轮的表面处理方式也会做对应调整，在有腐蚀环境的户外设备中，会增加发黑或磷化处理层，提升构件的防锈能力；在高转速精密传动场景中，会对齿面做珩磨处理，进一步降低齿面粗糙度，提升传动平稳性。

　　需要注意的是，这类太阳轮在更换维护时，必须保证与原行星轮的模数、齿数、压力角、变位系数完全匹配，不能单独更换太阳轮而不检查行星轮的齿面磨损情况，否则会因为啮合参数不匹配导致快速磨损，甚至出现卡齿断齿的严重故障。安装时要保证太阳轮的轴向定位可靠，避免运转过程中出现轴向窜动，导致轮齿啮合长度不足，局部应力过大引发失效。日常运维中可通过内窥镜检查齿面的点蚀、胶合、磨损情况，当齿面点蚀面积超过齿面总面积的30%，或者齿厚磨损量超过原齿厚的5%时，就需要及时更换太阳轮与对应的行星轮，保证传动系统的运行可靠性。
