CVT传动电动摩托承载车架结构设计

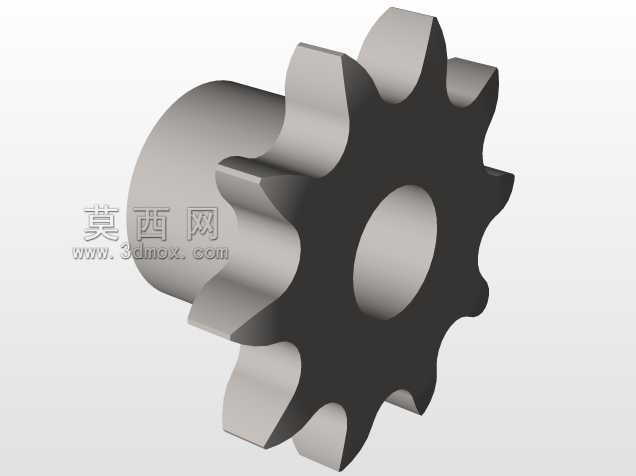

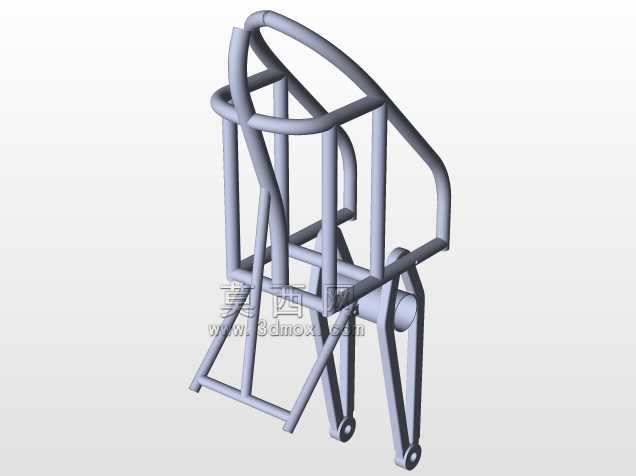

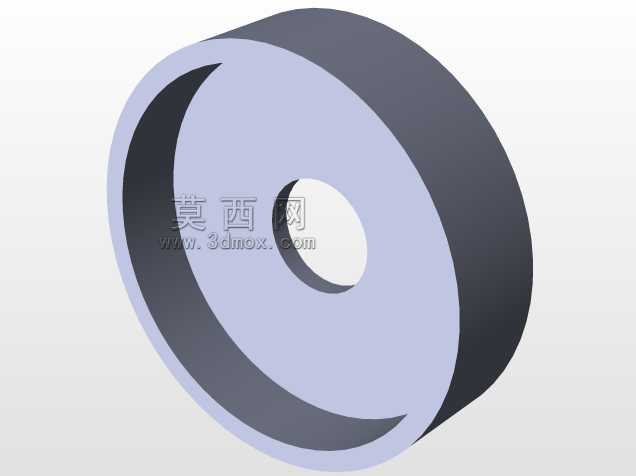

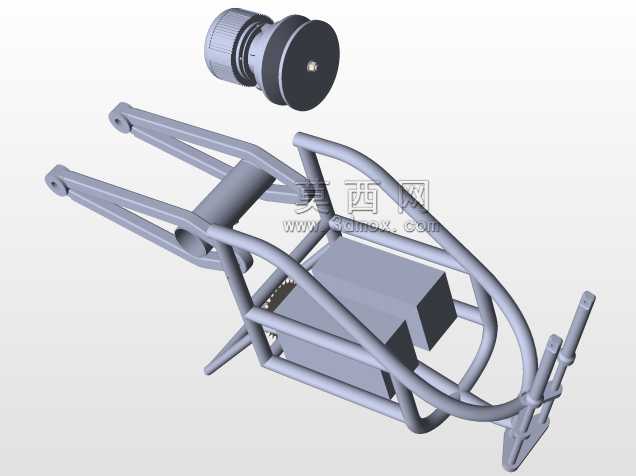

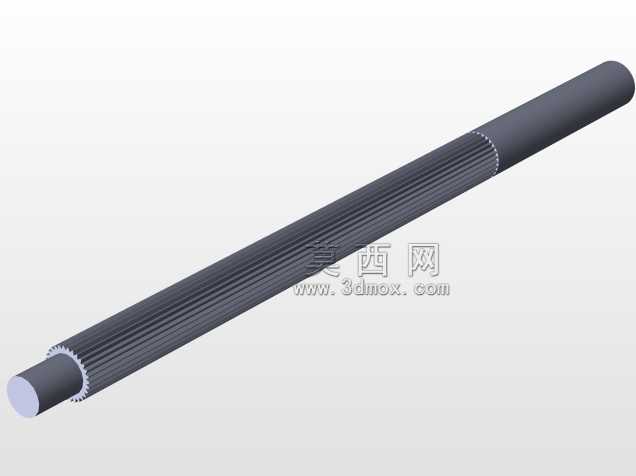

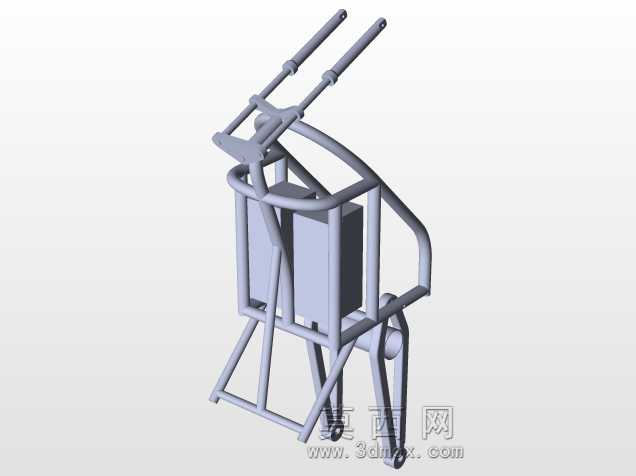

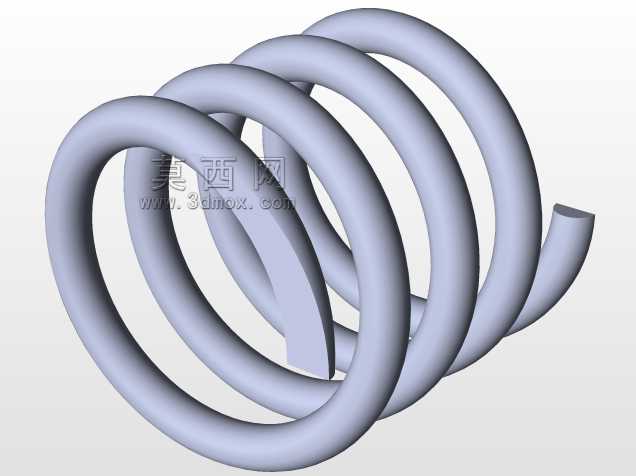

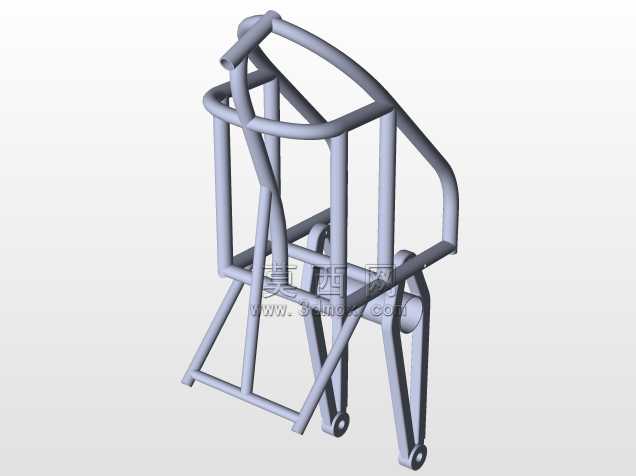

　　该结构针对两轮电动摩托的承载与动力集成需求设计，核心解决传统电动摩托直驱结构扭矩适配范围窄、低速爬坡动力不足、高速行驶电机负荷过高的痛点，适配城市通勤、城郊短途非铺装路面通行等多场景使用需求。车架作为整车的核心承载基体，需要同时兼容骑乘人员载荷、动力电池组安装、CVT变速传动单元固定、行走悬挂连接以及外覆盖件安装的多重需求，设计阶段优先考虑了受力路径的合理性，主承载梁采用闭环弯管结构，将骑乘载荷、动力输出反扭矩、路面冲击载荷通过连续的管架结构分散传递，避免局部应力集中导致的结构疲劳失效。

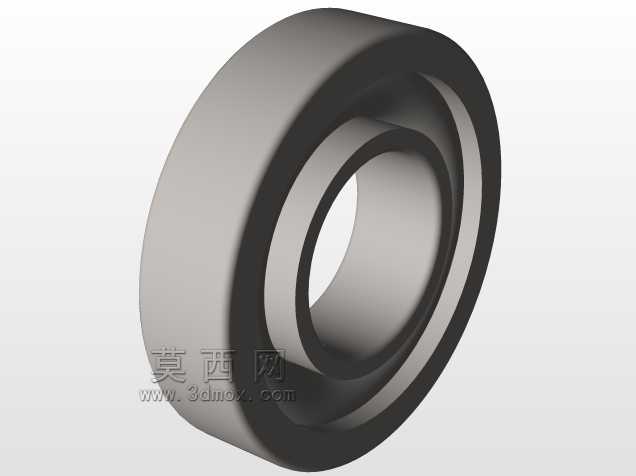

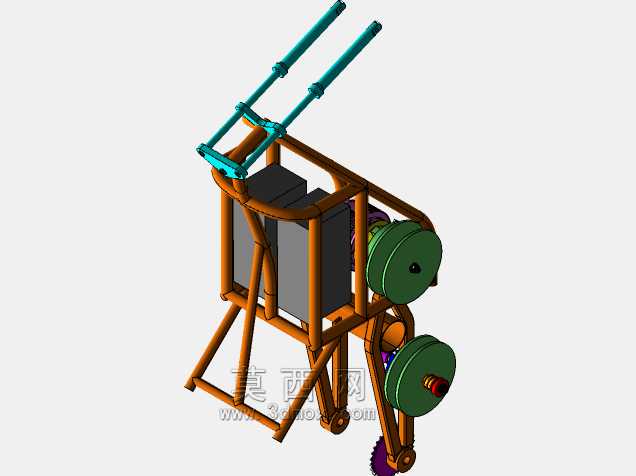

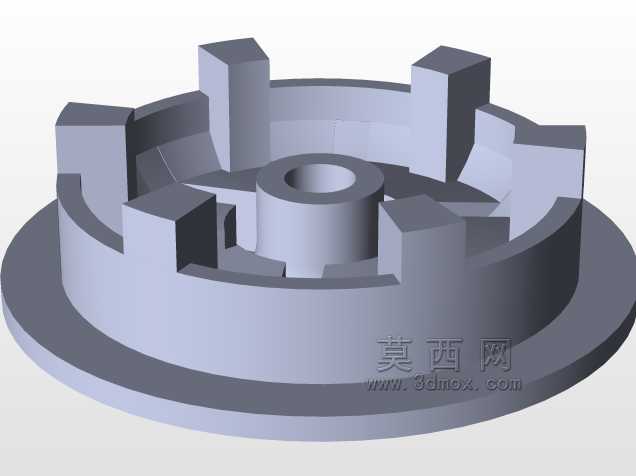

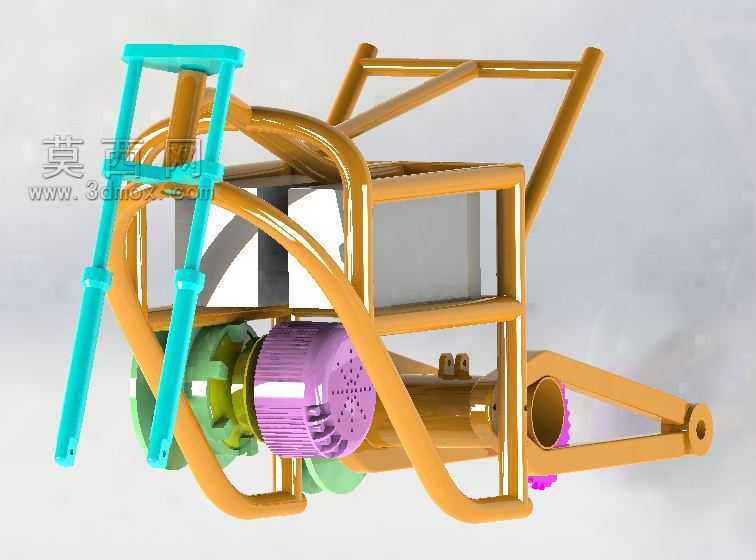

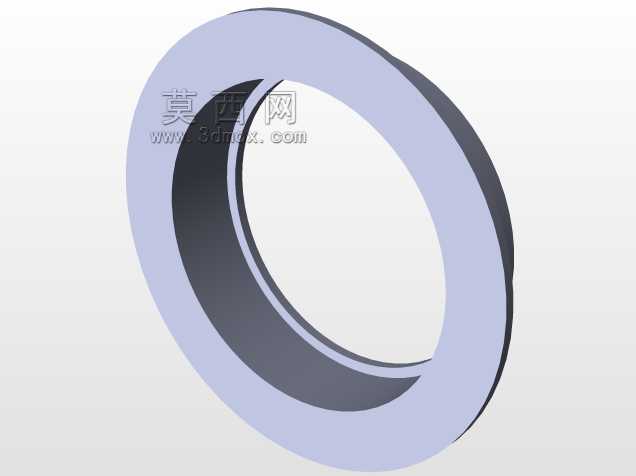

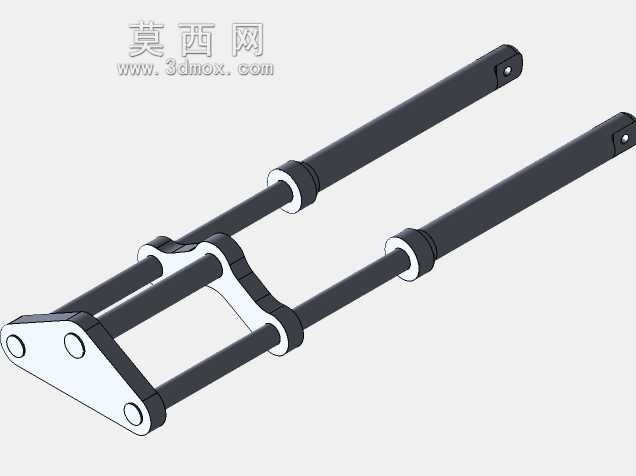

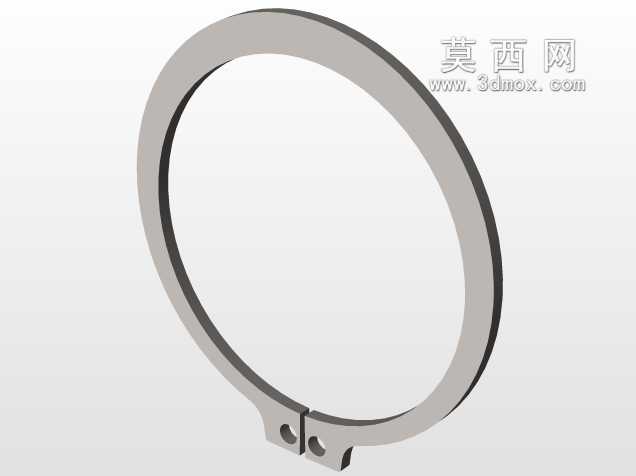

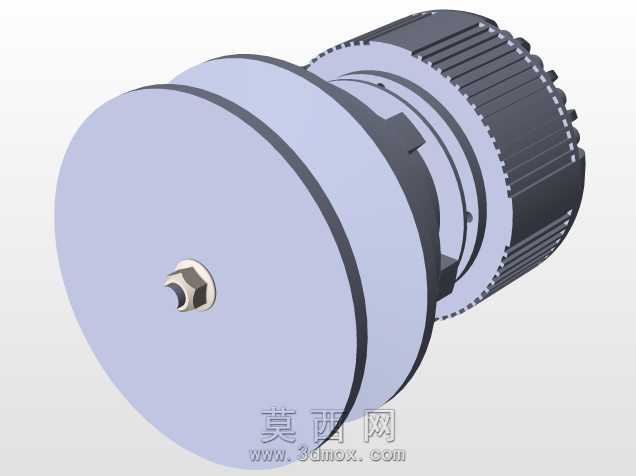

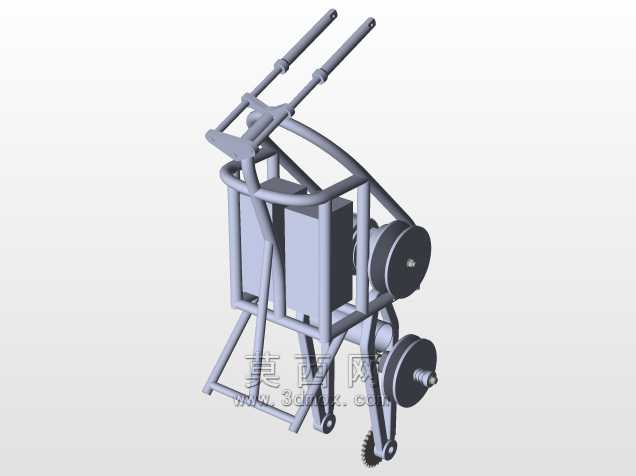

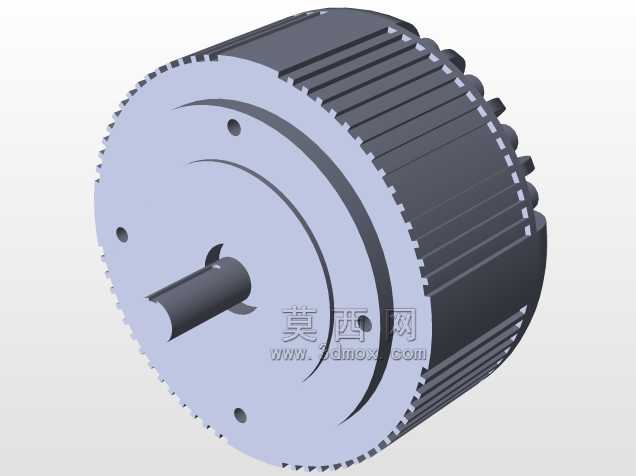

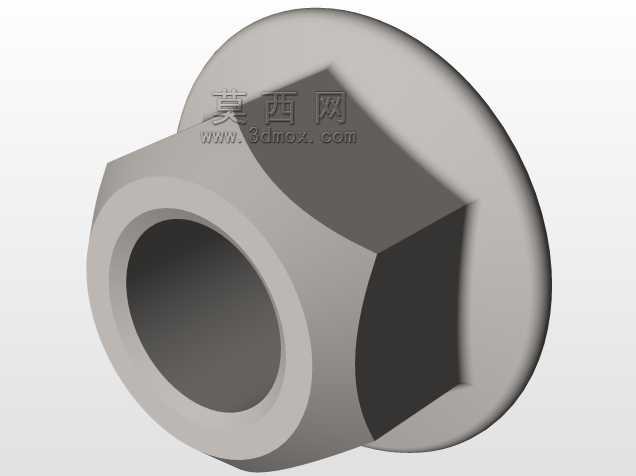

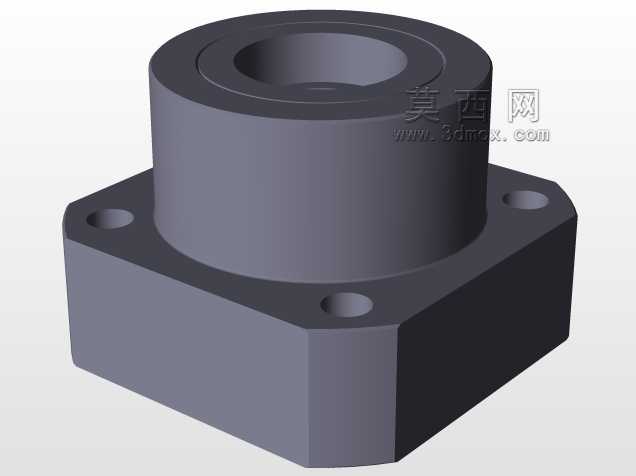

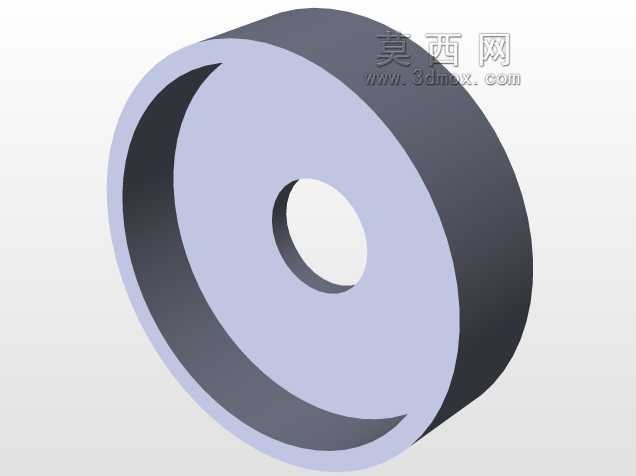

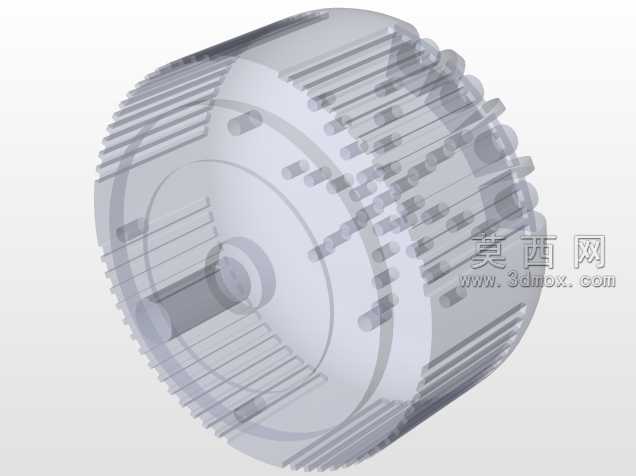

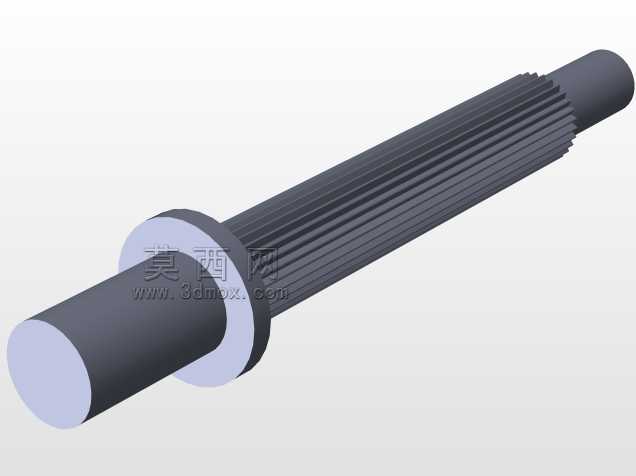

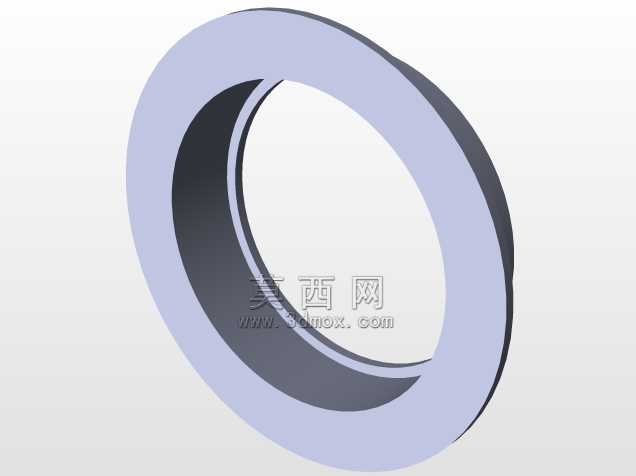

　　从安装边界来看，车架前部预留了标准转向立管安装位，兼容常规两轮摩托的转向柱倾角设定，保证转向操作的回正力矩符合骑乘操控习惯，前部延伸的支架可直接固定前挡泥板、前部灯具以及线束固定卡扣，不需要额外增加转接支架。中部的舱体空间专门针对CVT传动单元与动力电池的布局做了分区设计，动力舱区域预留了传动单元的安装定位孔位，可直接固定CVT变速机构与驱动电机的集成组件，电机输出轴与CVT主动轮的同轴度定位基准直接集成在车架焊接工装上，减少后期装配的调整工作量，传动区域的周边预留了散热间隙，避免连续爬坡工况下传动单元过热导致的传动效率下降。电池安装位设置在车架中部重心最低的位置，通过周边的管架形成防护结构，同时降低整车重心高度，提升骑乘过程中的行驶稳定性，电池固定点采用带缓冲衬套的安装结构，过滤路面传递的高频振动，避免电池组受振动冲击出现连接松动。

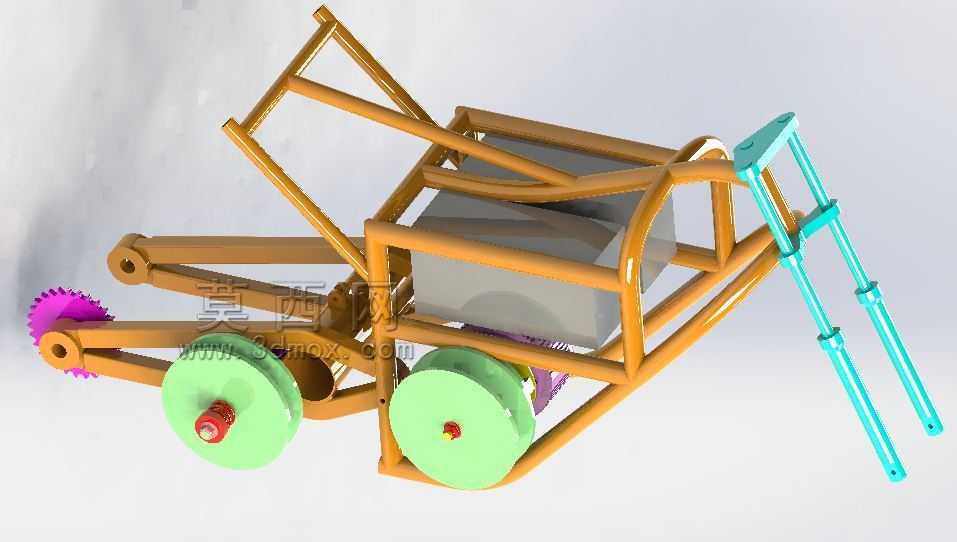

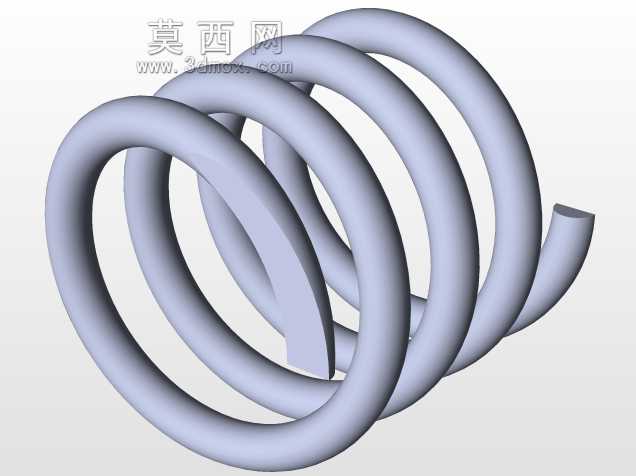

　　车架后部直接集成了后摇臂铰接位，兼容常规后减震器的安装角度，后传动输出端的位置与后轮轴的安装距离经过严格校核，保证CVT从动轮输出到后轮的传动距离处于合理范围，减少传动过程中的张紧调整需求。设计过程中针对管架的壁厚做了差异化设定，主承载路径的管件采用稍厚的壁厚保证结构强度，辅助安装支架的管件在满足安装强度的前提下适当减小壁厚，控制整车结构重量，所有焊接位置均预留了足够的焊接搭接长度，避免焊接应力导致的焊缝开裂。车架前部的脚踏安装位、后部的载人脚踏支架以及尾部的灯具、牌照安装位均做了集成化设计，不需要后期额外焊接附属支架，减少装配工序。

　　针对CVT传动的特性，车架在传动单元周边专门设置了线束与拉索的固定点位，保证变速控制拉索、电机动力线、信号线束的走向顺畅，避免与运动的传动部件产生干涉，同时预留了传动单元维护的操作空间，不需要完全拆解车架即可完成传动皮带的更换与张紧调整。骑乘坐垫的安装支撑面按照人体工程学的骑乘姿态做了角度设定，保证长时间骑乘的舒适度，座垫下方的空间可预留出储物空间的安装位置，兼顾日常使用的实用性。整车的外覆盖件安装卡扣点位均按照覆盖件的分型面做了对应布置，保证覆盖件安装后的贴合度，避免行驶过程中出现覆盖件异响。在结构验证阶段，针对车架的垂直载荷、侧向冲击、动力输出反扭矩等工况做了受力校核，关键受力位置的应力值均控制在材料许用应力范围内，满足常规使用场景下的结构强度要求，同时针对不同体重骑乘人员的使用场景，车架的刚度设定兼顾了承载能力与骑乘的滤震效果，不会出现刚度过大导致的颠簸感强烈，也不会因刚度不足出现车架形变影响操控精度的问题。
