经典通勤款自行车结构三维数模

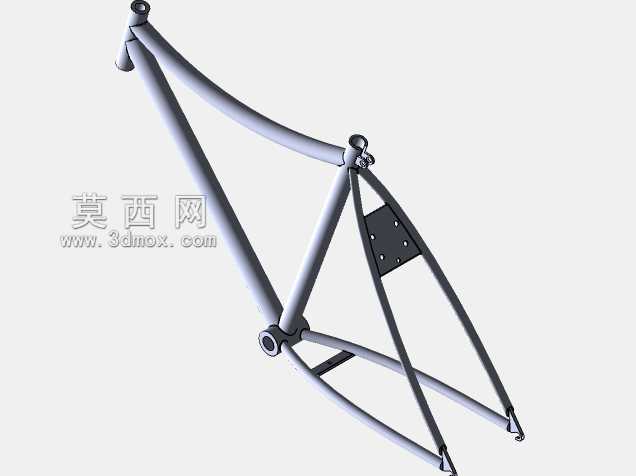

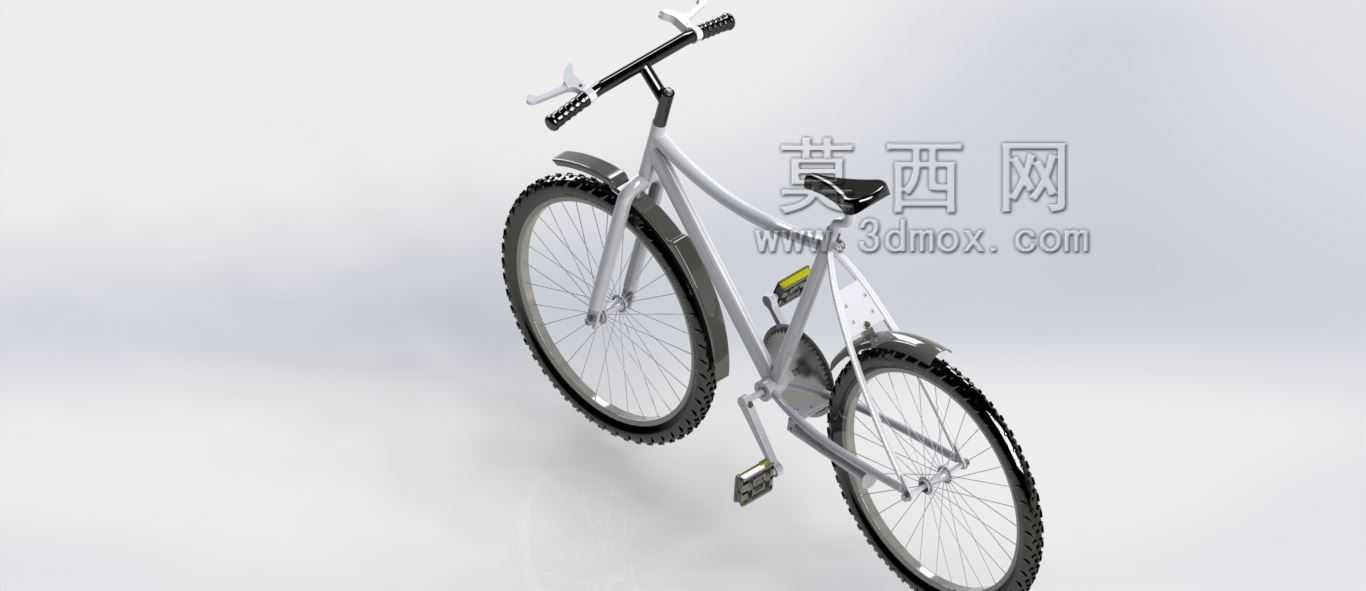

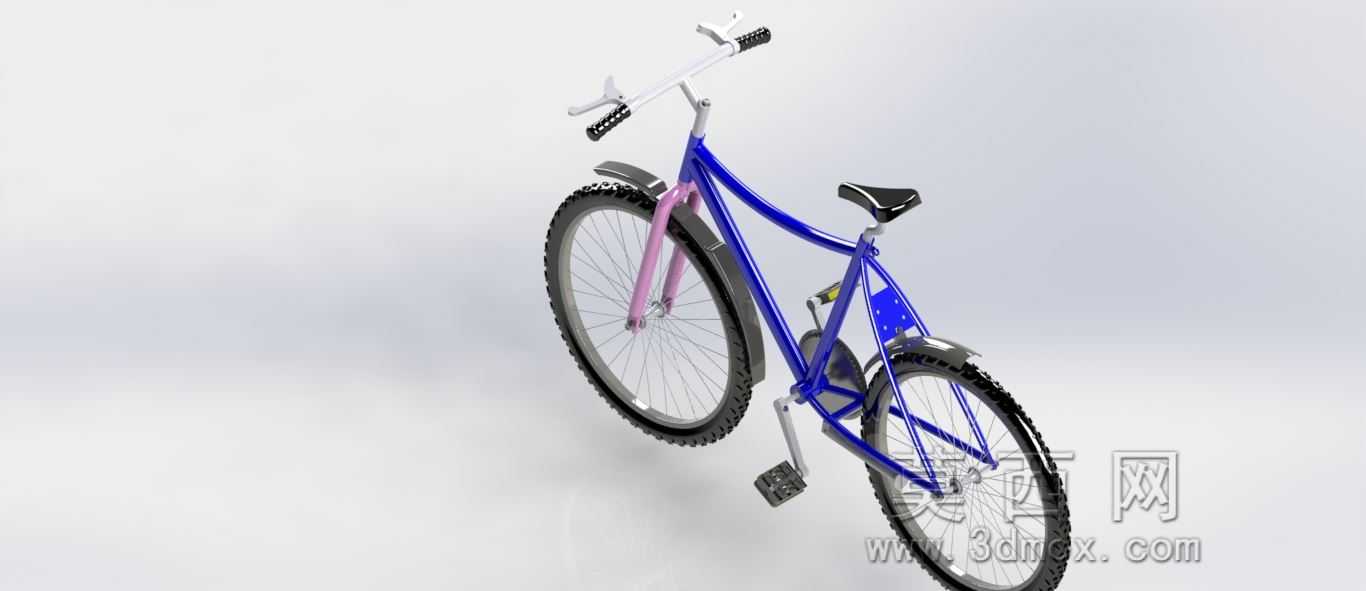

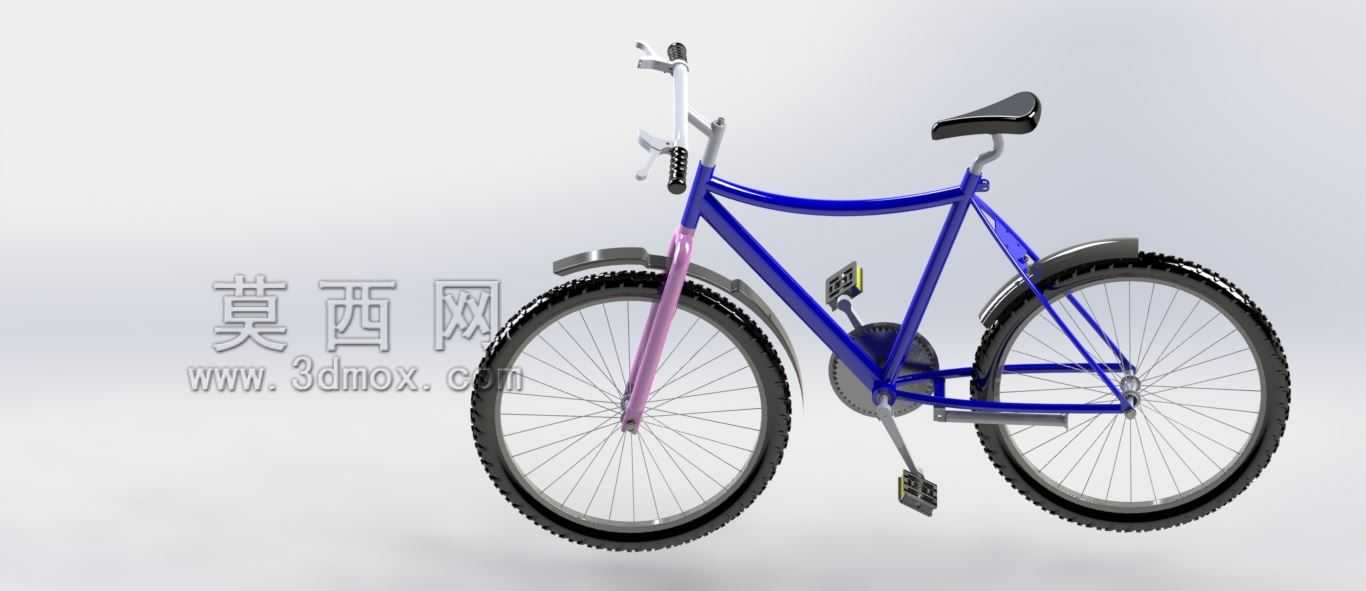

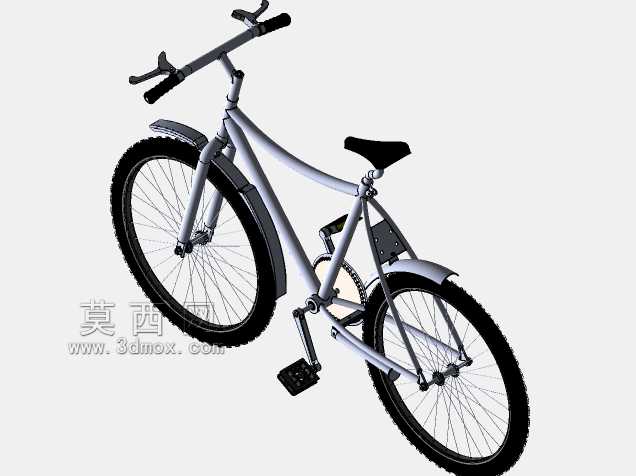

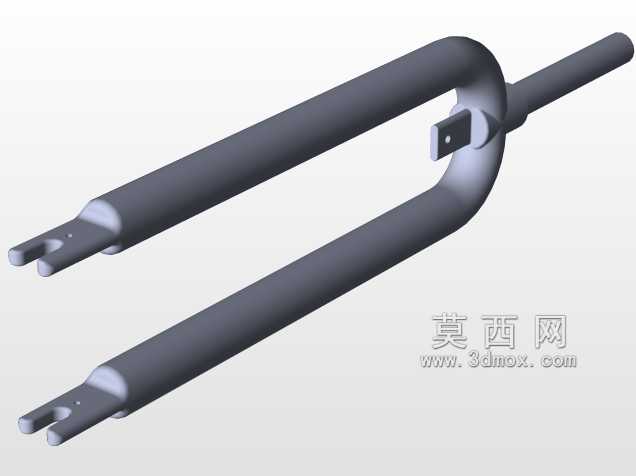

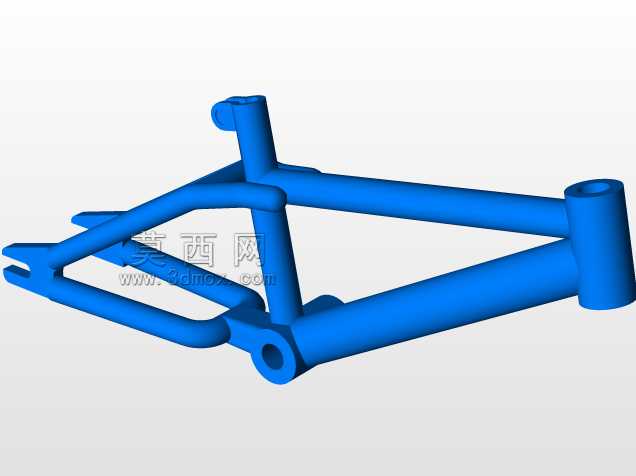

　　这款自行车三维数模完整还原了传统通勤代步自行车的全结构细节，建模过程中优先考虑了日常代步场景下的结构可靠性与装配合理性，覆盖了城市日常通勤、短途代步、学生上下学出行等高频使用场景的结构需求。从结构布局来看，模型采用经典的菱形高碳钢车架构型，车架主管采用变径圆管焊接结构，上管与立管的夹角适配160-185cm身高人群的骑行姿态，立管长度预留了标准鞍座管的调节行程，可根据使用者腿长调整鞍座高度，适配不同身高用户的踩踏发力角度，避免骑行过程中膝关节过度弯折造成的运动损伤。前叉部分采用单侧渐变涂装的刚性叉腿结构，叉肩位置预留了标准车把碗组安装位，与车架头管的配合间隙控制在行业通用的装配公差范围内，可直接适配标准规格的碗组、把立配件，

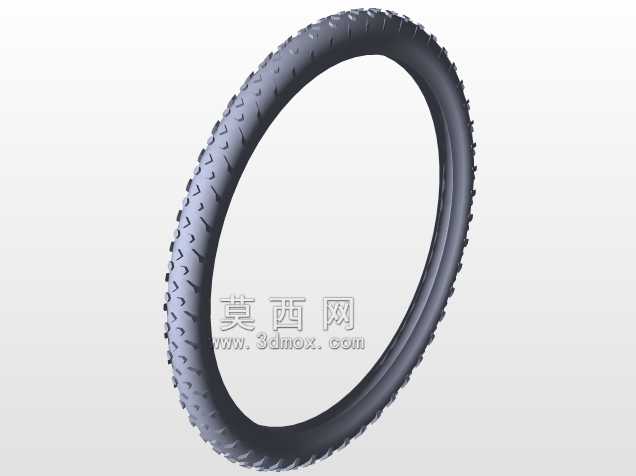

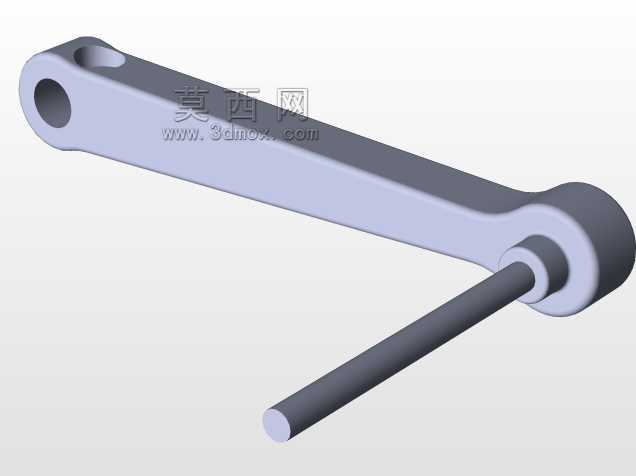

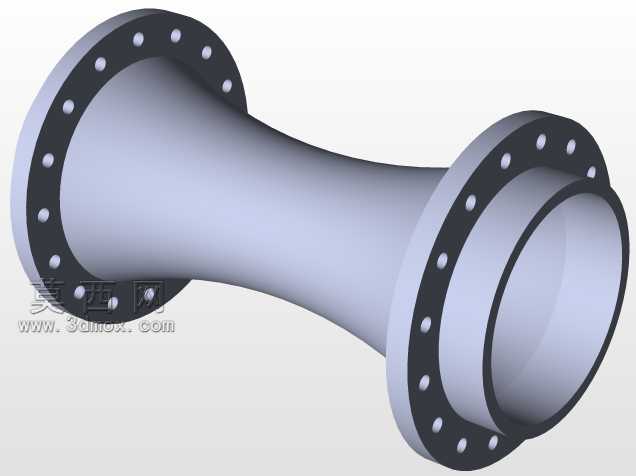

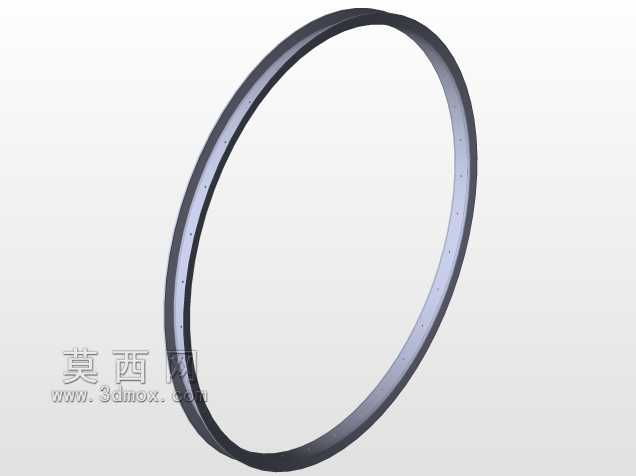

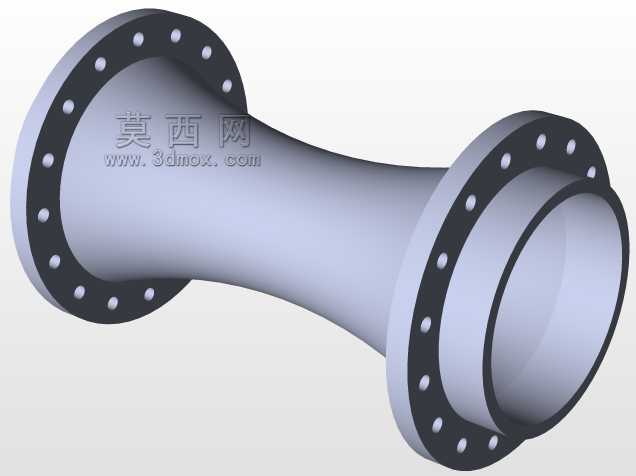

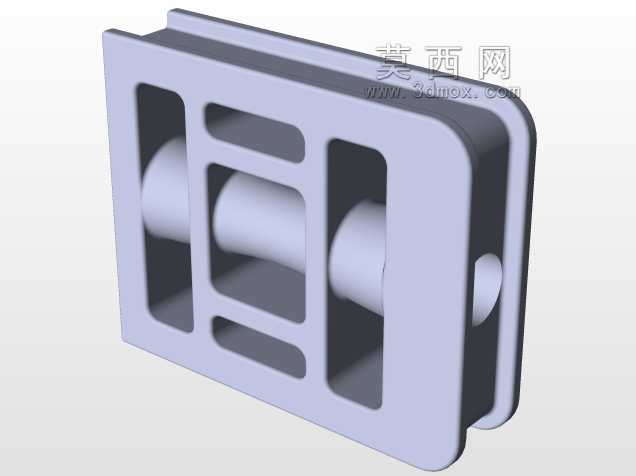

　　转向限位结构在数模中做了完整还原，避免转向角度过大造成的线管缠绕、前轮碰擦车架的问题。行走系统部分，前后轮均采用标准26英寸轮径配置，轮组包含辐条、轮圈、内外胎、花鼓的完整结构，辐条采用等径钢丝的交叉编法排布，每根辐条的张紧角度都做了对应还原，轮圈边缘预留了标准轮胎安装槽，外胎表面的防滑齿纹做了细节刻画，兼顾城市铺装路面的低滚阻与湿滑路面的抓地力需求，前后花鼓的安装轴径符合通用快拆或螺母锁紧的安装尺寸，可直接适配市面同规格的 replacement 配件。传动系统部分，模型还原了单速传动的完整结构，包含牙盘、曲柄、脚踏、链条、飞轮的全装配关系，曲柄长度采用通用通勤车的170mm规格，脚踏表面的防滑齿结构完整还原，

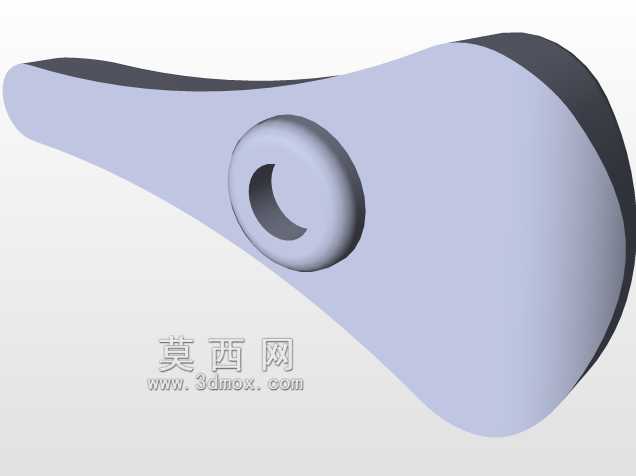

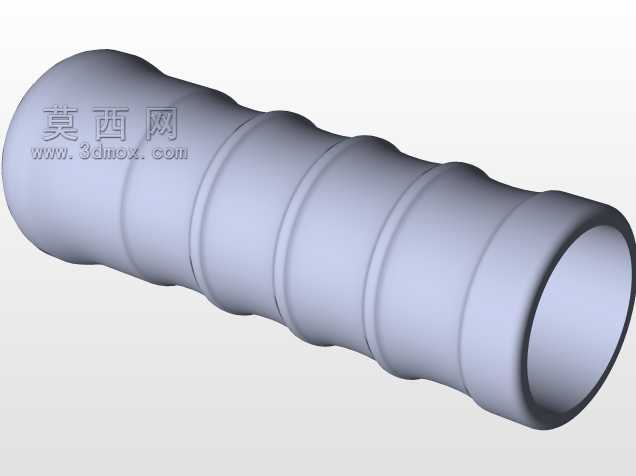

　　牙盘齿形符合单速链条的啮合标准，链条与牙盘、飞轮的配合间隙做了合理预留，模拟真实装配状态下的传动啮合关系，不会出现运动干涉问题。制动系统采用通勤车常用的钳形闸安装位，前后叉上的制动安装座位置准确，可直接适配标准规格的刹车组件，制动行程的预留空间符合实际使用需求。附属结构部分，前后挡泥板采用弧形贴合轮组轮廓的设计，安装支架与车架、前叉的固定位完整还原，可有效阻挡骑行过程中车轮带起的泥水溅到骑行者衣物上；鞍座采用宽面舒适型构型，底部的鞍座弓安装结构完整，可适配标准规格的鞍座夹，鞍座表面的弧度贴合人体臀部坐姿形态，减少长时间骑行的局部压迫感；车把部分采用直把构型，把套表面的防滑纹理做了细节刻画，车把两端预留了刹车把、

　　变速配件（单速车型可安装刹把、车铃等配件）的安装空间，把立与前叉舵管的配合尺寸符合通用标准。建模过程中所有零部件的装配边界都做了干涉检查，相邻运动部件之间预留了合理的活动间隙，比如车轮与车架、前叉、挡泥板之间的间隙满足轮胎充气后的形变空间，转向过程中前轮、前叉与车架、线管之间无碰撞干涉，脚踏转动过程中与车架下管、前轮之间预留了足够的安全距离，不会出现踩踏打脚的问题。所有固定连接位的孔位、安装面都符合通用五金配件的安装尺寸，比如车架上的水壶架安装孔、挡泥板固定孔、货架安装孔都采用标准螺纹孔规格，可直接适配市面通用的自行车改装、维修配件，对于结构设计从业者来说，这款数模可作为通勤自行车结构设计的参考基准，也可用于二次开发改装车型的结构验证，比如加装电动助力组件、后座货架、车筐等配件时，可直接在现有数模基础上调整对应安装位的结构，减少从零开始建模的工作量。
