嵌入式非锁定式面板插销结构设计

这款嵌入式非锁定插销主要面向特种车辆舱门、工业设备箱柜、移动工具箱、户外机柜等场景的门体快锁需求，在需要频繁启闭、无需额外钥匙锁定的检修门、侧开舱门、储物格门结构中应用广泛，相比外露式插销，它能完全嵌入安装面板内部，不会在设备外表面形成凸起结构，既可以避免运输、使用过程中剐蹭周边物件，也能降低外力碰撞导致锁件损坏的概率，同时让设备外表面更整洁统一，适配工业设备、特种车辆的外观一致性设计要求。

从功能特性来看，这款插销采用非锁定式设计，操作时只需扣动内嵌式拉手即可带动插舌伸缩，无需额外配套钥匙或者锁止机构，单手即可完成门体的启闭操作，在需要快速开合的检修场景下能大幅提升操作效率；插舌采用侧向伸出的结构，伸出后可与门框上的对应卡位紧密贴合，闭合状态下能承受一定的侧向拉力，避免门体在设备移动、振动过程中意外弹开，同时非锁定的结构设计不会出现钥匙遗失、锁芯卡顿导致无法开门的问题，日常维护成本极低。

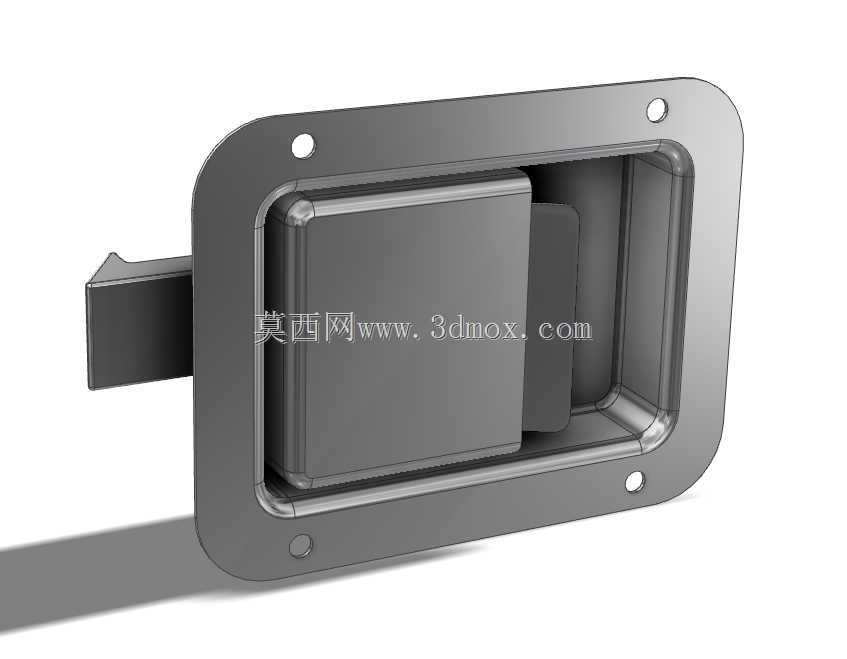

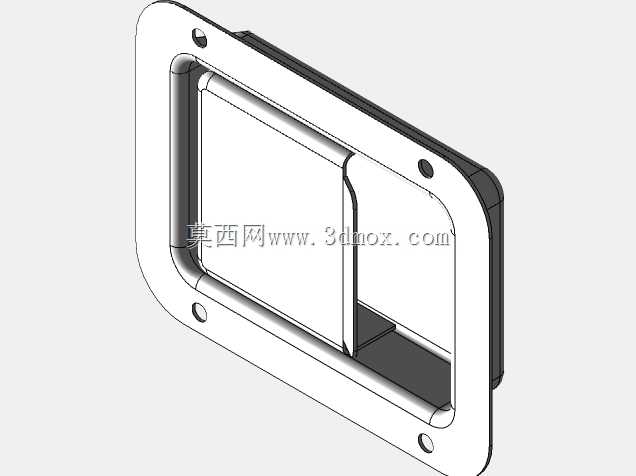

设计思路上，这款插销整体采用一体化内嵌壳体结构，外围安装法兰设置了四个对称的安装孔位，安装时只需在面板上开出对应尺寸的内嵌沉槽，将插销整体嵌入槽内后通过螺丝穿过法兰孔固定在面板内侧即可，安装完成后插销的外表面与安装面板基本齐平，拉手部分隐藏在沉槽内部，不会突出面板表面；壳体边缘做了圆角过渡处理，既可以避免安装时划伤操作人员，也能减少应力集中，提升壳体的结构强度；插舌部分做了导向斜面设计，关门时即使门体与门框存在小幅位置偏差，插舌接触到门框卡位时也能顺着斜面自动回缩，到位后自动弹出卡合，降低了门体与门框的对位精度要求。

从安装边界来看，这款插销的安装法兰为带圆角的矩形结构，四个安装孔对称分布在法兰的四个角位，内嵌腔体的深度适配常用的1.5mm到3mm厚度的金属面板，安装时开出的沉槽尺寸与插销内嵌腔体尺寸匹配即可，不需要额外在面板背面预留过多的安装空间，插舌的伸缩行程适配常规20mm到30mm厚度的门框结构，卡合深度足够保证门体闭合后的稳定性，整体结构没有多余的外露零件，适配户外设备、移动车辆的振动使用环境，长期使用也不会出现零件松脱掉落的问题。
