保时捷930用等速万向节传动构件

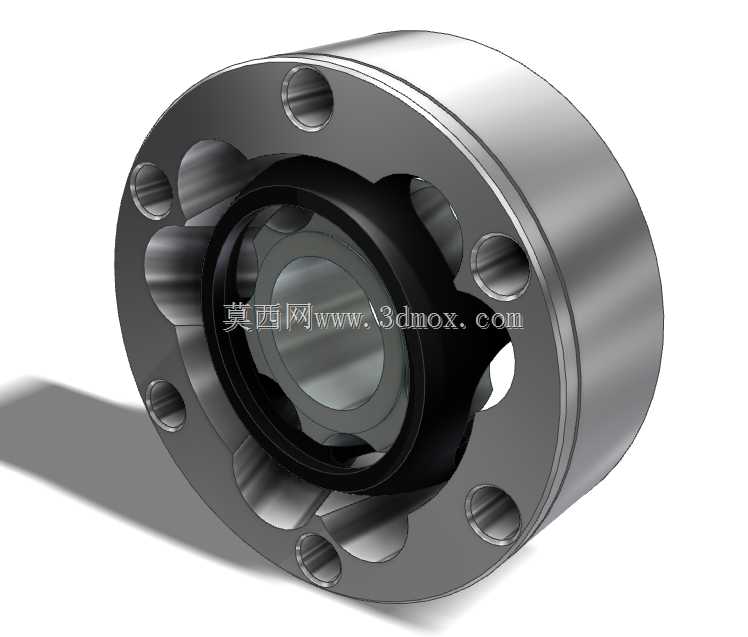

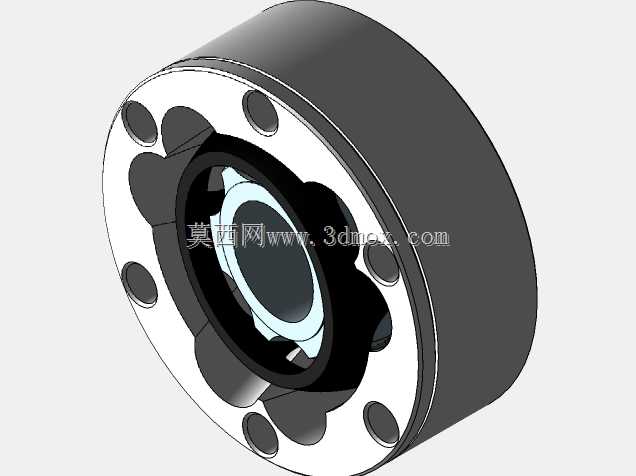

等速万向节是前置前驱、四驱乘用车辆传动系统中的核心功能部件，主要承担动力从差速器输出端到驱动轮的传递任务，在车轮随悬架跳动、转向产生角度偏移的工况下，始终保证动力输入与输出端转速保持一致，避免传动过程中出现转速波动、扭矩损耗、附加振动等问题，直接影响车辆行驶的平顺性、传动效率与转向手感。这款适配保时捷930车型的等速万向节，属于固定型球笼式等速万向节结构，主要应用于车辆驱动轮侧的传动连接，可在车轮大角度转向、悬架上下跳动形成的大角度夹角工况下稳定传递动力，适配保时捷930经典后置后驱的传动布局，匹配其高扭矩输出的动力特性，满足车辆在激烈驾驶、不同路面行驶时的传动可靠性要求。在功能特性上，该万向节通过内部六个钢球在内外滚道内的滚动配合实现等速传动，相比传统十字轴万向节，可实现更大的工作夹角，传动过程中无附加载荷，传动效率可达98%以上，同时能承受较大的冲击载荷，适配高性能车型的动力输出特性。设计过程中，首先围绕保时捷930的轮毂安装接口、半轴连接尺寸确定整体安装边界，外圈法兰端设置六个均匀分布的安装孔，用于和轮毂轴承单元刚性连接，保证动力传递的同轴度；内圈花键孔匹配半轴的花键参数，实现扭矩的稳定输入；内部滚道采用圆弧型等速设计，保证钢球在任意工作角度下都处于两轴夹角的平分面上，从结构原理上实现等速传动；保持架的窗口尺寸与钢球直径精准匹配，约束钢球始终在正确的滚道位置运行，避免钢球脱出或出现卡滞。外形尺寸方面，该万向节的外圈外径、法兰厚度、整体轴向长度均严格匹配保时捷930的轮边安装空间，不会与周边的悬架摆臂、转向拉杆、制动卡钳等部件产生运动干涉，安装时可直接与原车半轴、轮毂单元适配，无需额外改装调整。在实际装车应用中，该万向节外部配套防尘套可阻挡泥沙、水渍进入内部摩擦副，内部填充专用润滑脂保证钢球与滚道的长期润滑，满足车辆全生命周期的使用需求，在车辆急加速、急减速、大角度转向等极限工况下，也能稳定传递发动机输出的扭矩，避免出现传动打滑、异响等问题，保障车辆行驶过程中的动力传递可靠性。
