车辆前桥半刚性悬挂结构设计方案

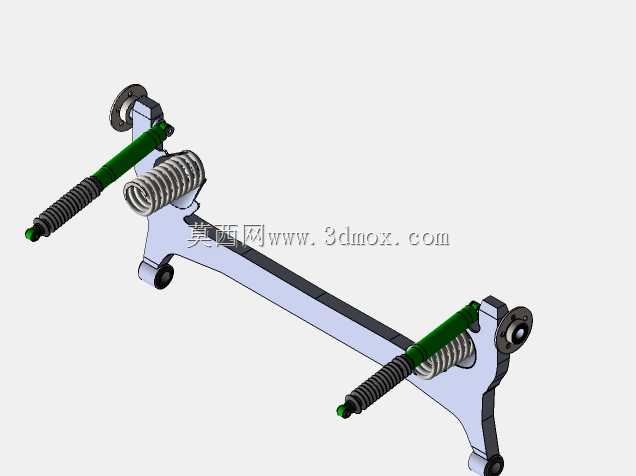

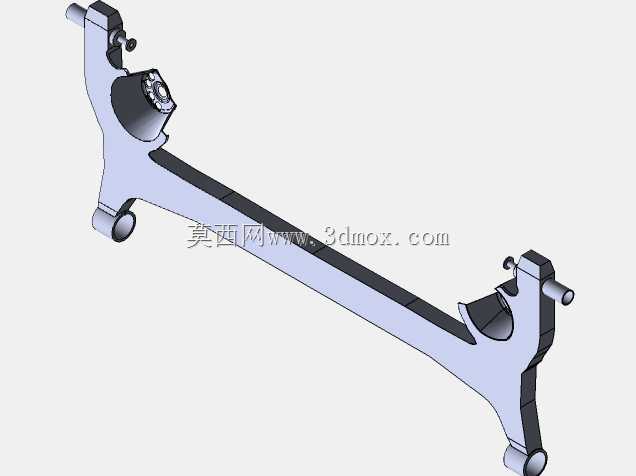

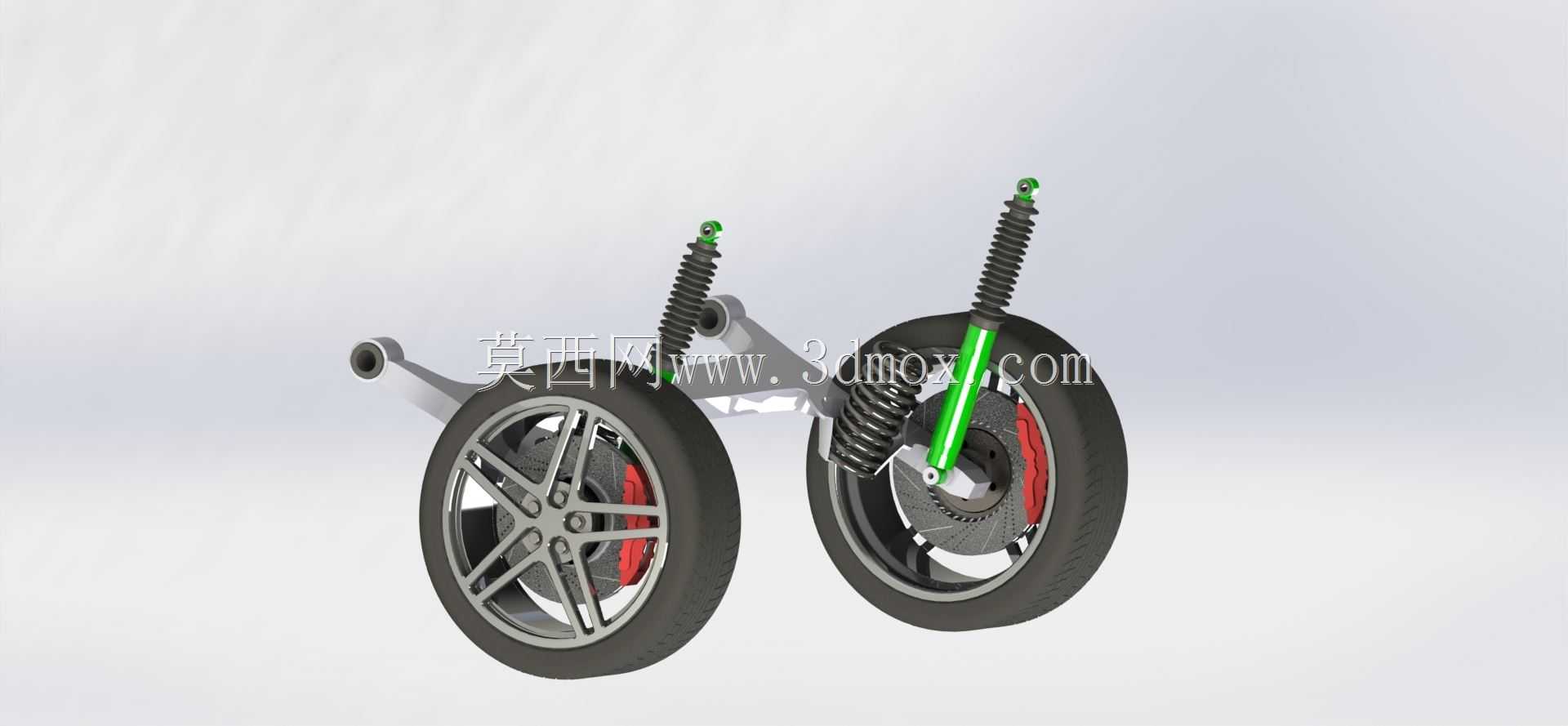

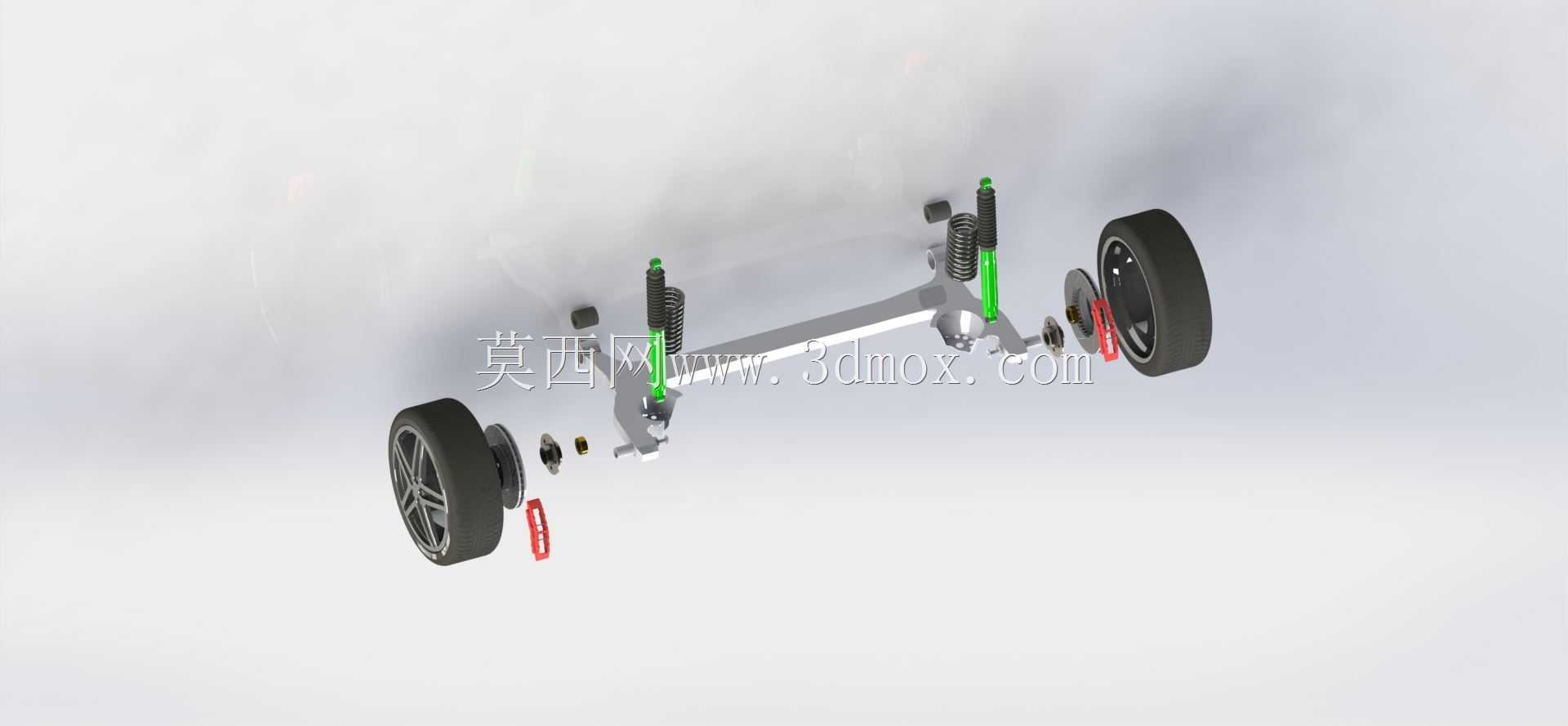

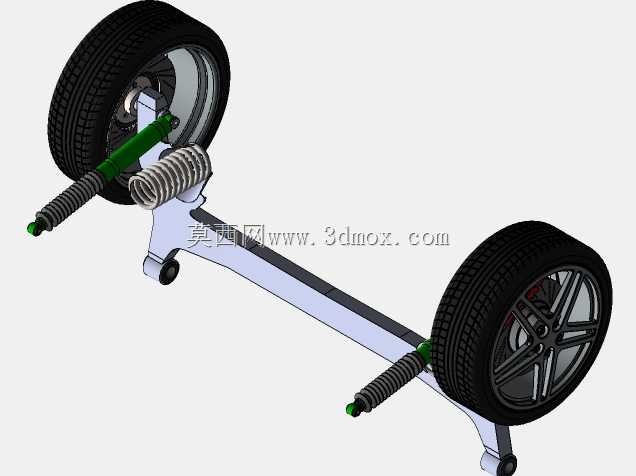

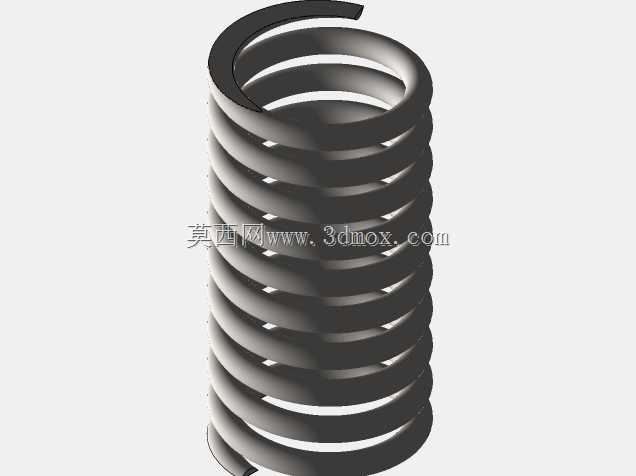

该结构主要应用于低速轻型代步车辆、小型电动作业车辆的前桥承载系统，作为连接车轮与车架的核心传力部件，承担着传递整车垂向、纵向、侧向作用力的核心作用，同时可缓冲路面传递至车架的颠簸冲击，衰减行驶过程中的振动能量，保障车辆行驶过程中的操控稳定性与乘坐舒适性，适配铺装路面、轻度非铺装路面的日常通行场景，可满足小型乘用代步车、场内作业转运电动车的底盘悬挂使用需求。整套结构采用对称式双轮布局设计，核心功能覆盖行驶承载、震动缓冲、转向适配、制动集成四大模块，两侧悬挂单元独立匹配螺旋弹簧与筒式减震器同轴布置的减震总成，可将车轮跳动过程中的上下位移转化为减震器的伸缩行程，通过弹簧压缩吸收路面冲击能量，借助减震器内部阻尼结构耗散振动动能，避免冲击直接传递至车架造成驾乘不适。设计过程中优先兼顾结构紧凑性与安装适配性，整体采用模块化集成思路，将轮毂单元、盘式制动组件、转向节、悬挂摆臂、减震总成进行一体化整合，制动盘与轮毂采用同轴固定设计，制动卡钳直接安装于转向节支座位置，无需额外设计独立制动安装支架，有效压缩了轮边结构的横向占用空间，适配窄体小型车辆的轮距布置要求。摆臂与车架连接端采用衬套铰接设计，可在车轮跳动过程中提供合理的摆动自由度，同时约束车轮的运动轨迹，保障轮胎接地面始终贴合路面，避免轮胎出现异常偏磨。安装边界方面，整套前悬挂总成的上部减震器顶端预留标准车架安装支座接口，下部摆臂端预留铰接安装点位，可直接匹配对应车型的前副车架安装孔位，轮边轮毂预留标准轮毂螺栓安装孔，可适配常规12-14寸规格的乘用车轮胎，制动管路、减震器防护结构均预留足够的布置空间，不会在车轮上下跳动、左右转向过程中出现结构干涉。两侧减震器采用差异化刚度匹配调校思路，可根据实际车辆的整备质量、轴荷分配调整弹簧刚度与减震器阻尼参数，兼顾空载状态下的减震柔和性与满载状态下的支撑性，避免重载状态下悬挂出现打底失效的问题。转向节与摆臂、减震器的连接点位经过运动学校核，可保障车轮在上下跳动过程中前束、外倾角参数处于合理变化区间，提升车辆直线行驶稳定性与转向回正性能，盘式制动组件的散热结构外露设计，可在连续制动过程中快速散发热量，降低制动热衰减带来的安全隐患，整体结构在满足承载强度要求的前提下尽可能优化了部件重量，降低非簧载质量，进一步提升悬挂的动态响应性能。
