四缸发动机排气歧管结构设计

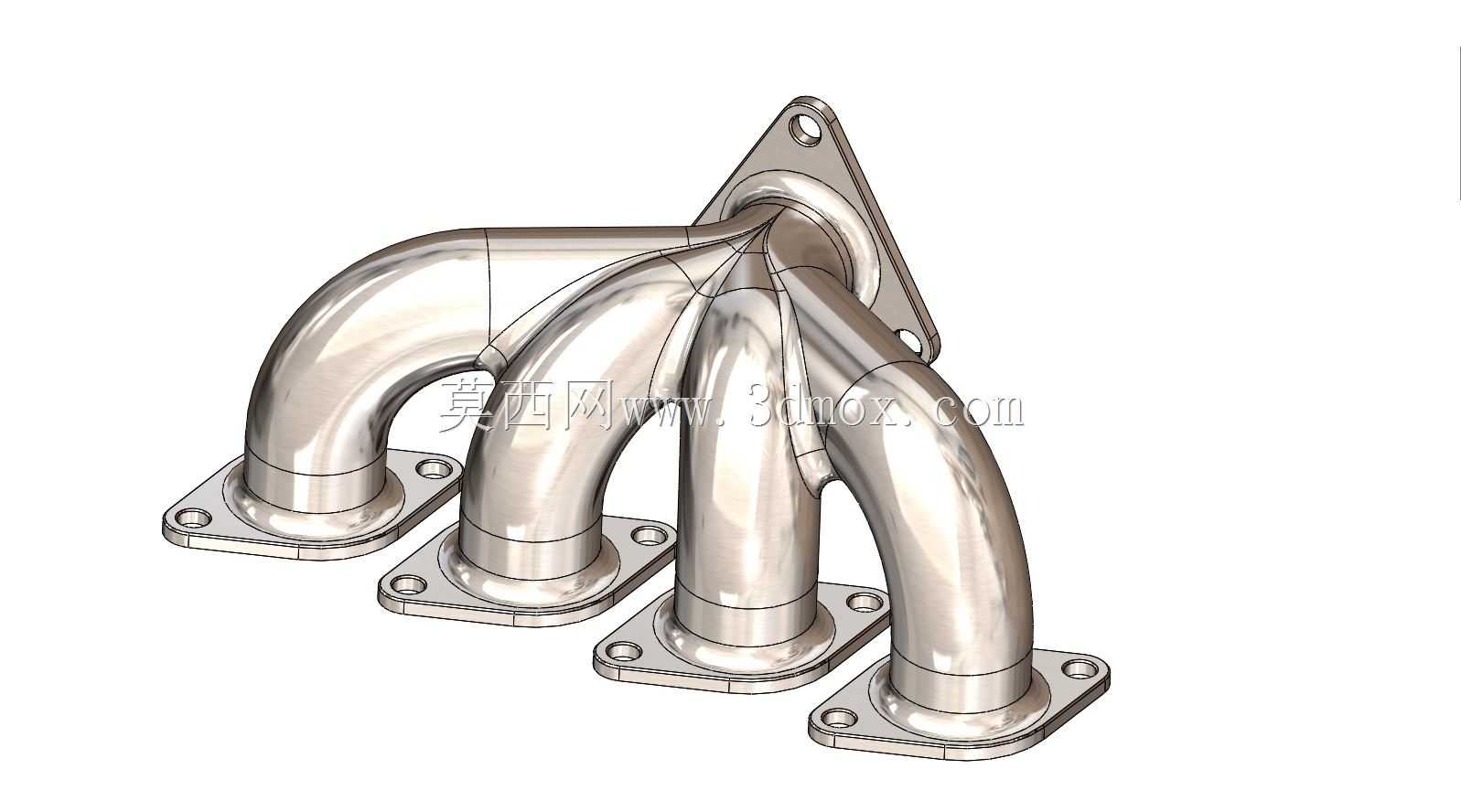

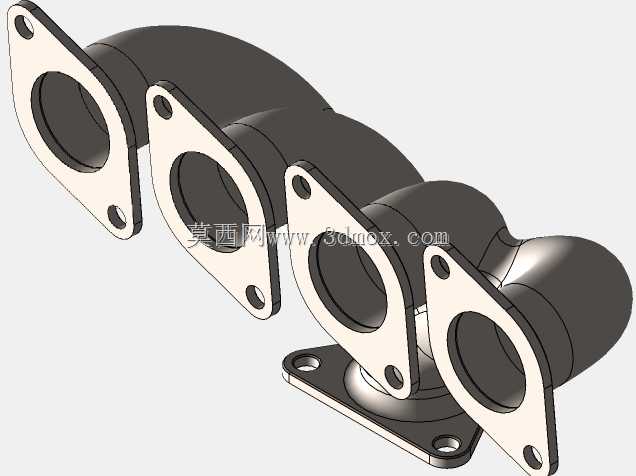

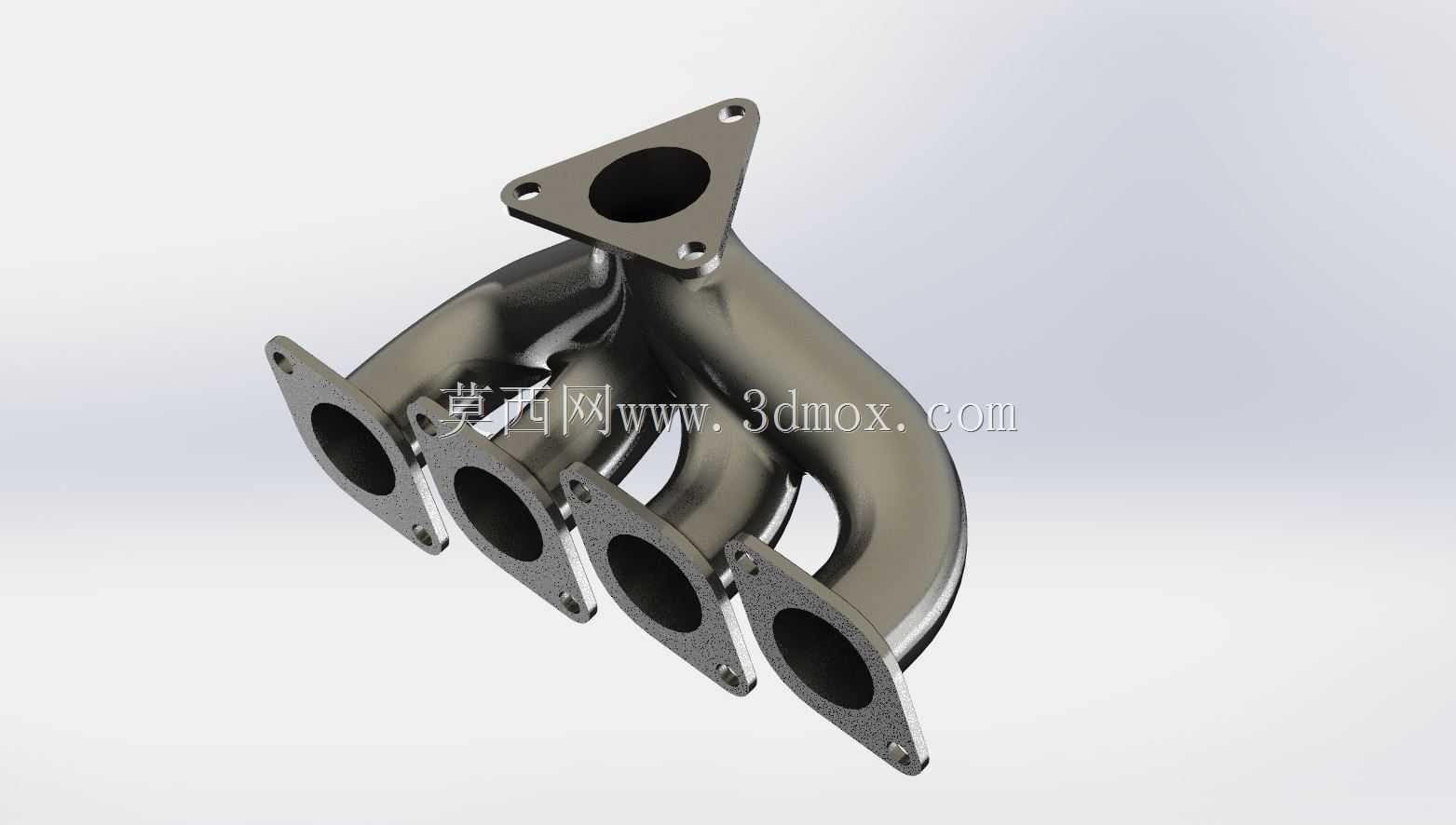

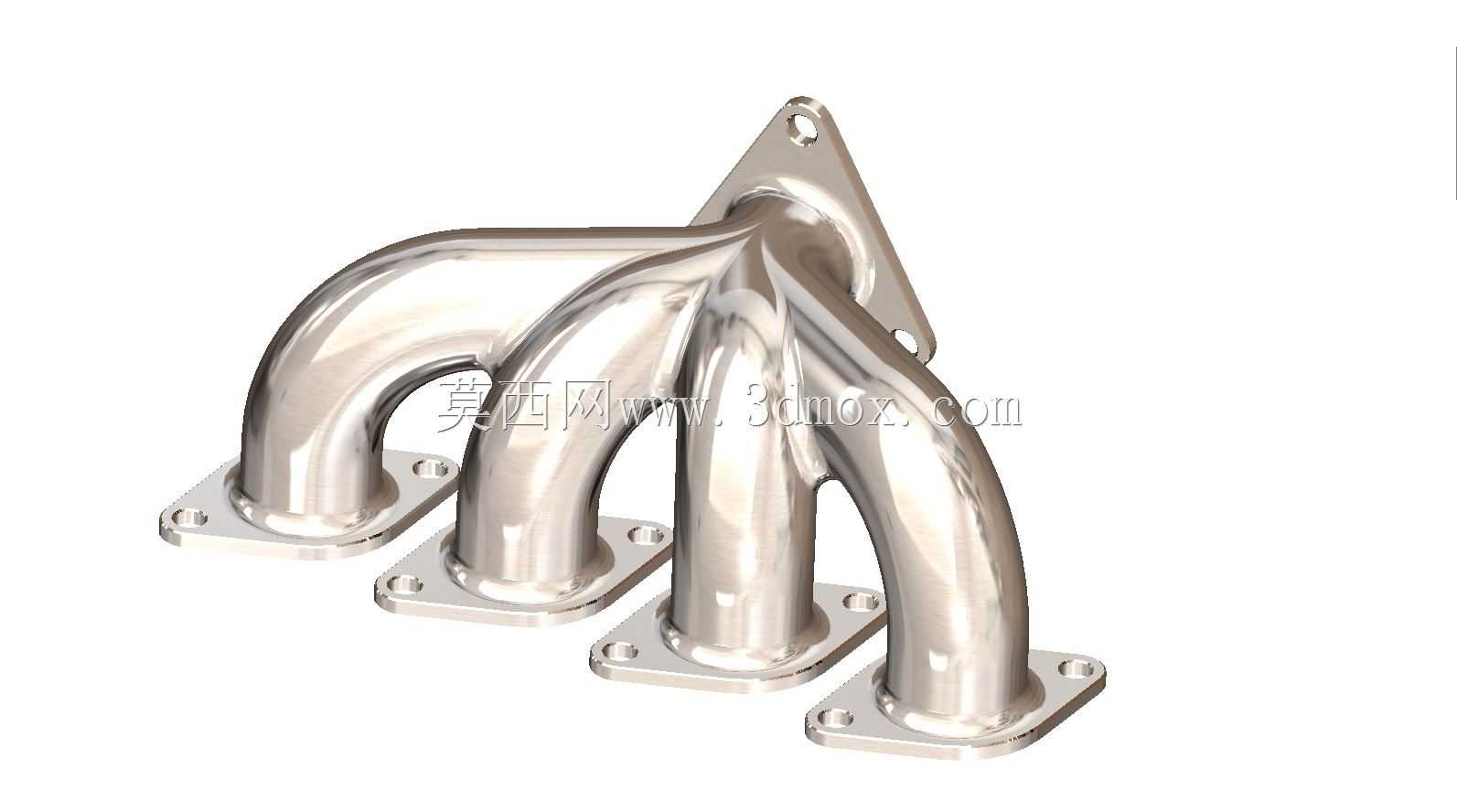

在汽车动力系统的整体架构中，排气歧管是衔接发动机气缸盖与排气系统的核心功能部件，其设计合理性直接影响发动机的排气效率、动力输出表现以及尾气排放控制水平，是内燃机进排气系统设计环节中需要重点打磨的零部件。这款四缸机型配套的排气歧管，核心应用场景为直列四缸往复式内燃机，适配多数民用乘用车、轻型商用车的小排量自然吸气或低增压动力单元，承担着将四个气缸做功行程后排出的高温高压废气有序汇集、平稳输送至下游排气总管的核心作用，避免各缸排气气流出现相互干涉、倒灌的问题，保障各气缸排气过程的顺畅性，减少泵气损失，为发动机的高效做功提供基础支撑。从功能特性来看，该排气歧管采用等长支管的设计思路，四个进气支管分别对应发动机气缸盖的四个排气口，每段支管的内壁流道都经过平滑过渡处理，尽可能降低高温废气在流道内流动时的沿程阻力与局部涡流损耗，让各缸排出的废气能够以均匀的流速汇入主排气通道，既可以提升排气脉冲的利用效率，帮助优化发动机低速扭矩输出特性，也能减少排气过程中的紊流噪音，提升整车NVH表现。在安装边界设计上，歧管的四个进气端均采用标准化的三角形法兰安装面，每个法兰面预留三个螺栓安装孔，能够与气缸盖侧的排气安装面实现精准贴合，配合密封垫片可有效避免高温废气泄漏；出气端采用单法兰结构，通过三角布置的三个螺栓孔与下游三元催化器或排气总管连接，整体安装定位基准统一，能够满足主机厂装配线的自动化装配公差要求。外形设计上，歧管主体采用弯管融合的一体式结构，支管走向充分避让了发动机舱内的周边部件，如点火线圈、机油尺套管、冷却管路等，不会出现装配干涉问题，整体结构紧凑，壁厚均匀，既满足高温工况下的结构强度要求，也能控制自身重量，符合汽车零部件轻量化的设计趋势。在实际使用场景中，这类排气歧管需要长期承受600-900摄氏度的高温废气冲刷，因此设计时充分考虑了热胀冷缩带来的形变余量，各支管的弯曲弧度能够分散热应力，避免长期高温工况下出现法兰面翘曲、焊缝开裂等失效问题，保障零部件的使用寿命。
