纸箱自动包装机结构设计方案

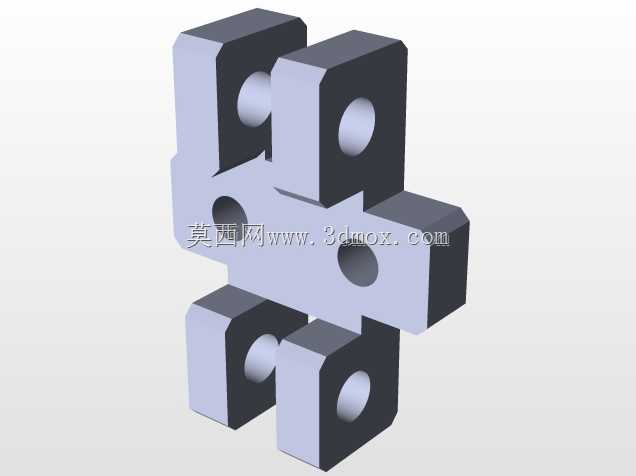

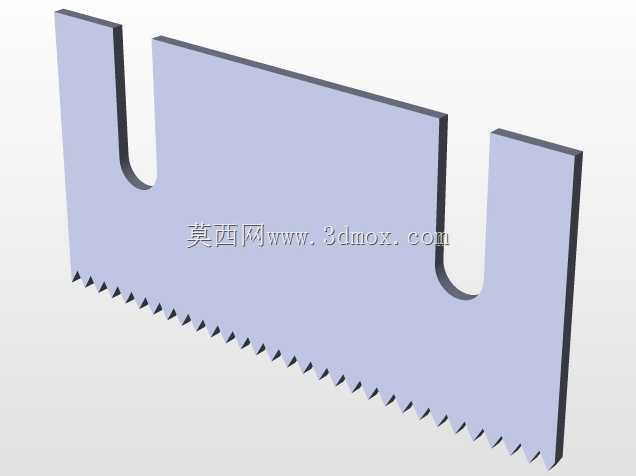

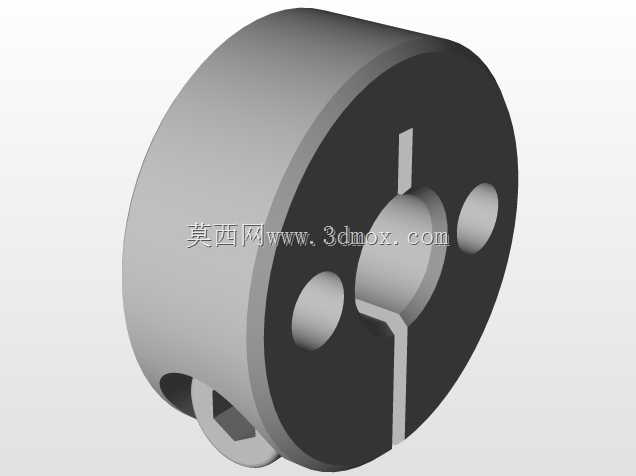

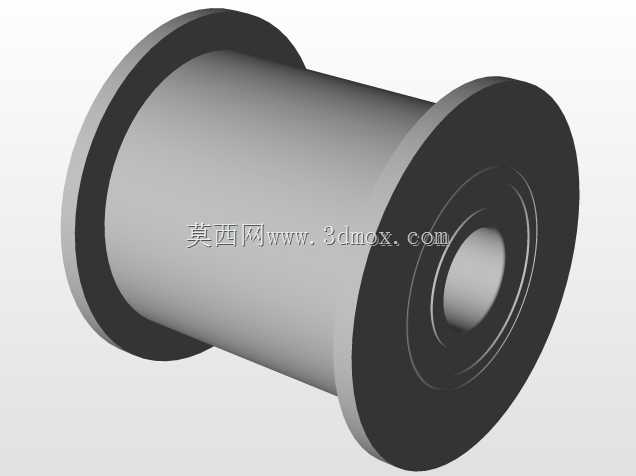

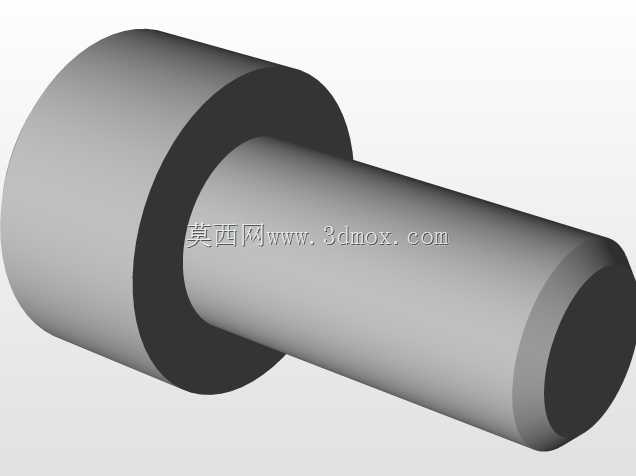

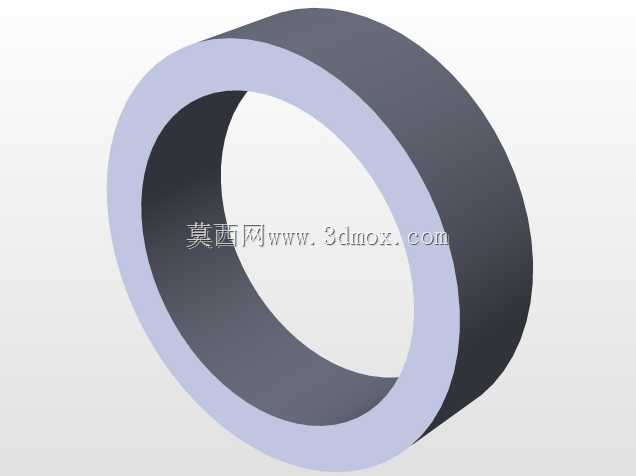

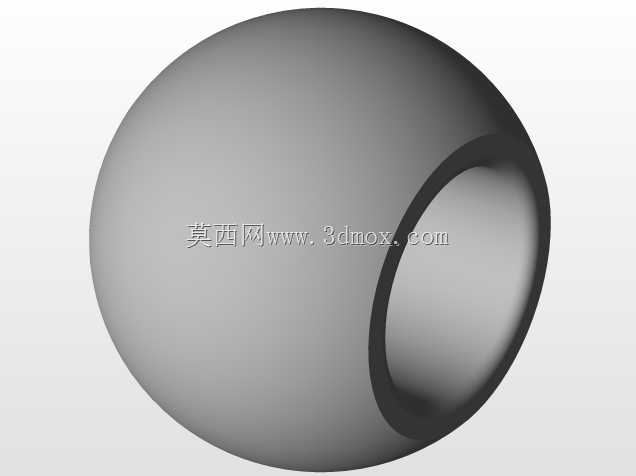

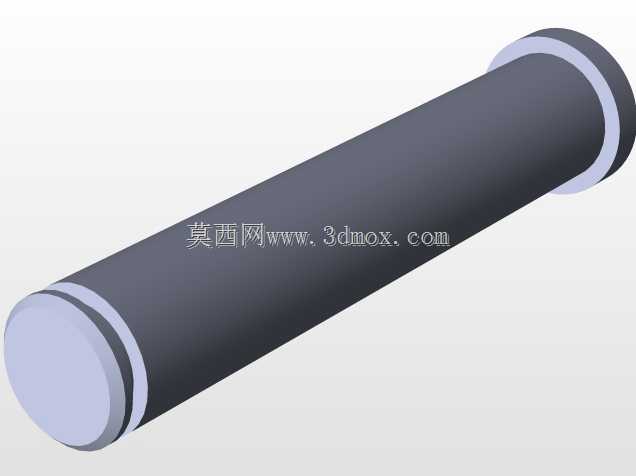

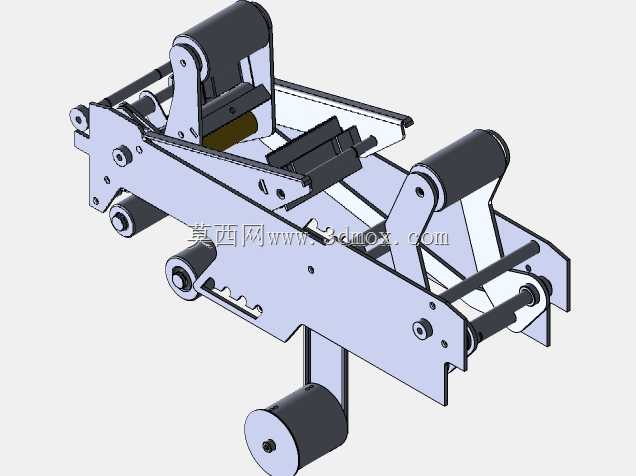

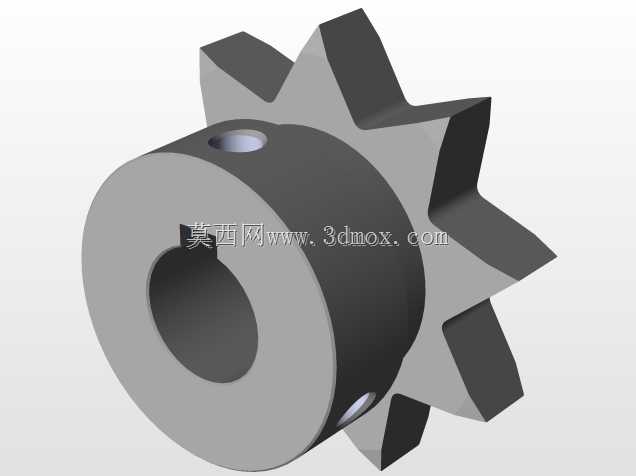

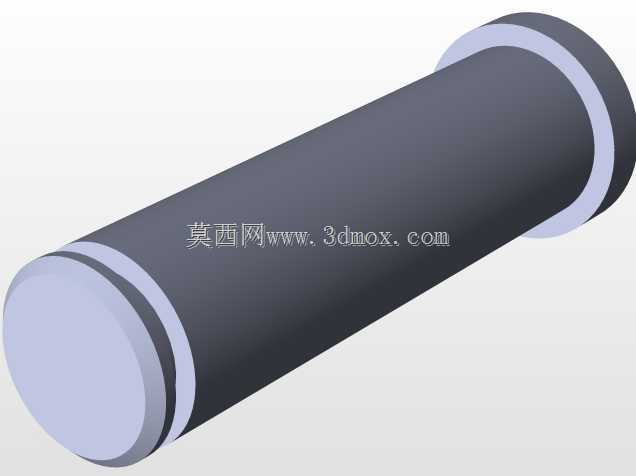

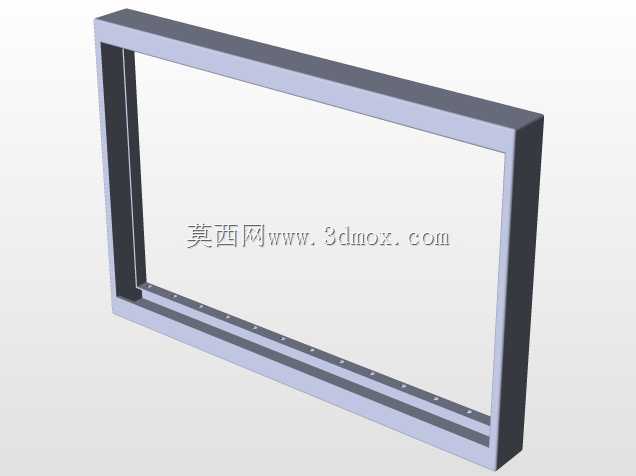

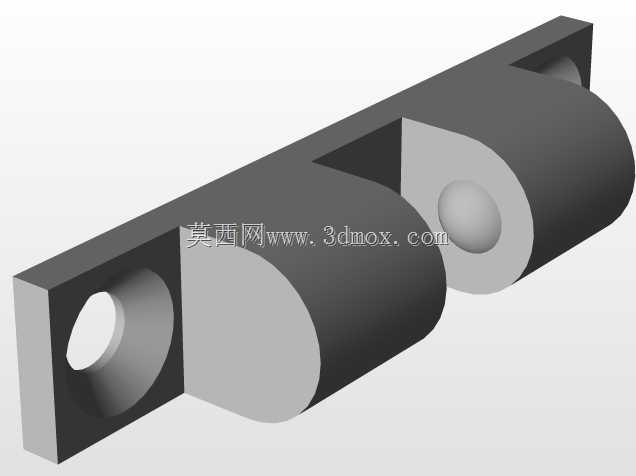

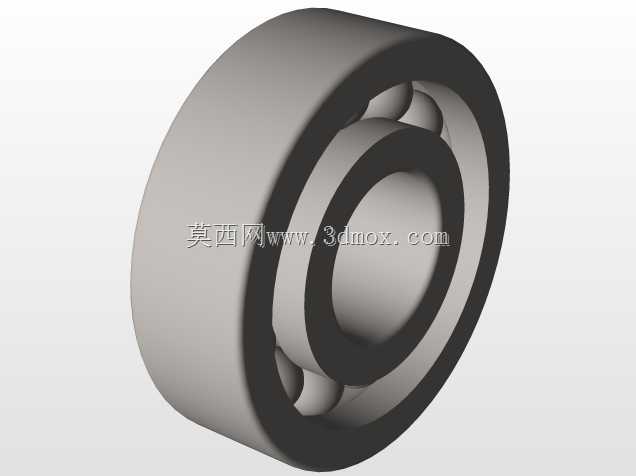

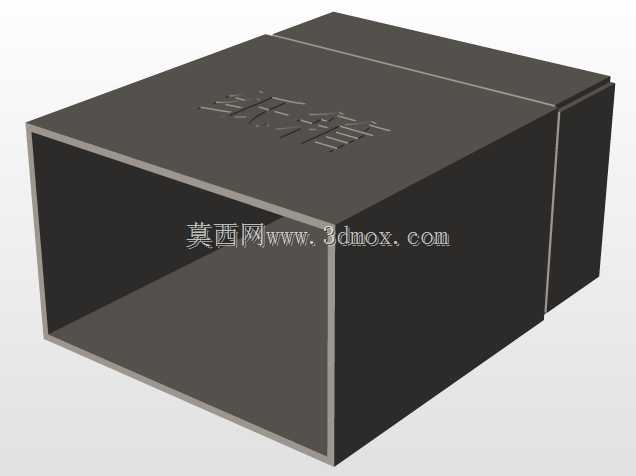

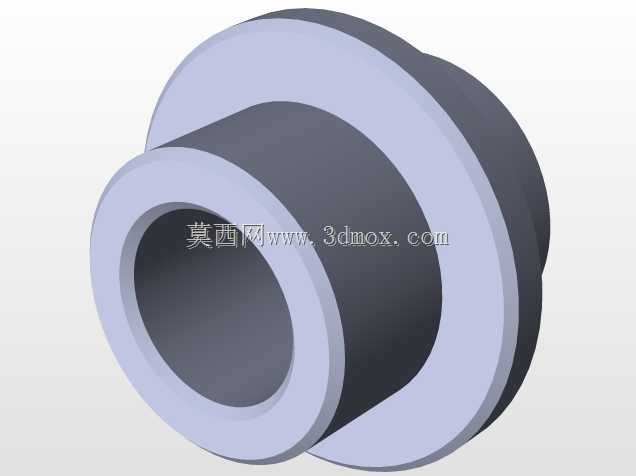

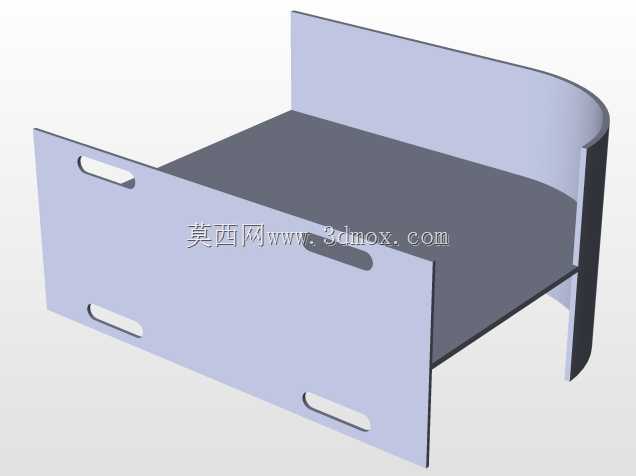

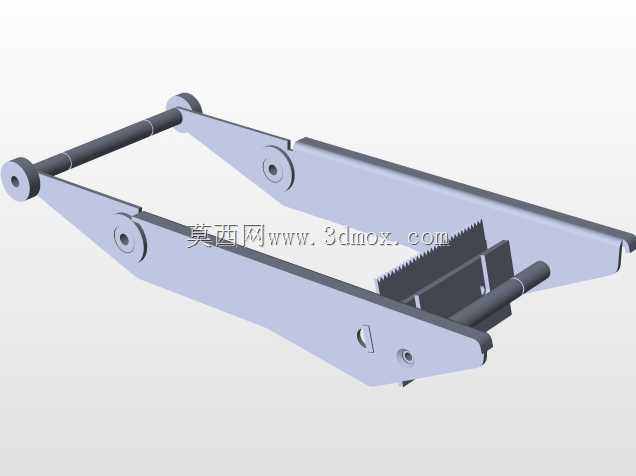

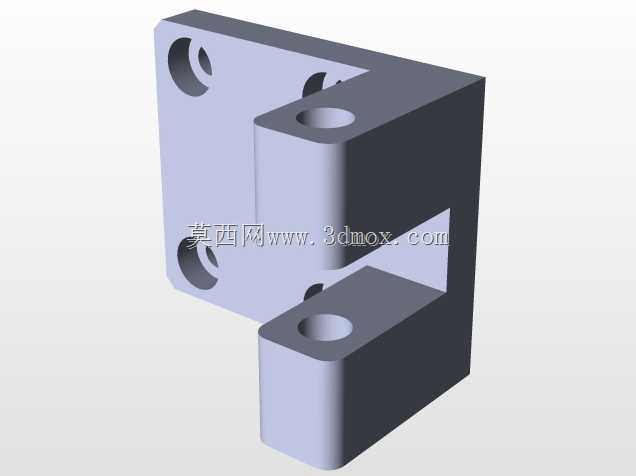

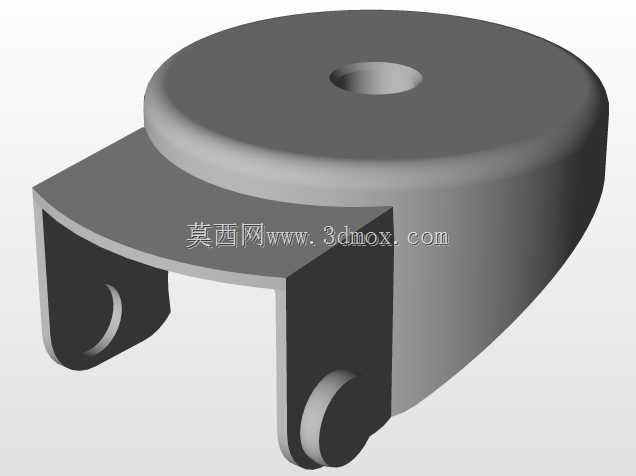

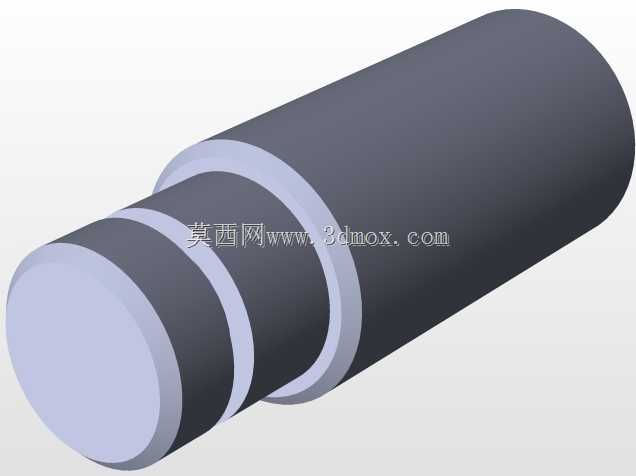

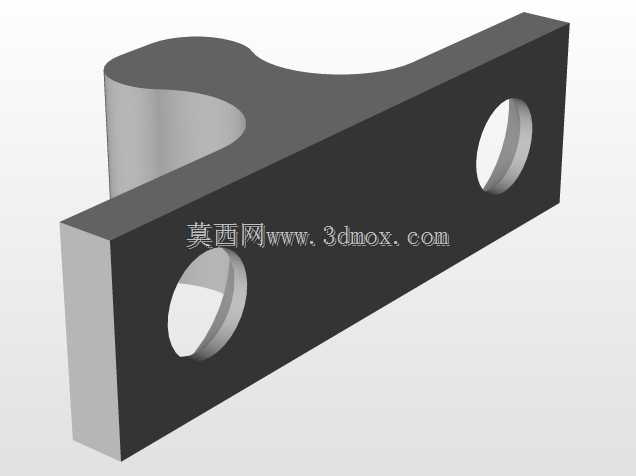

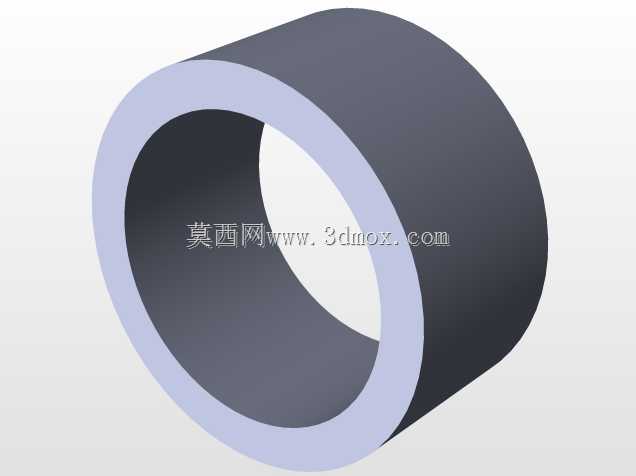

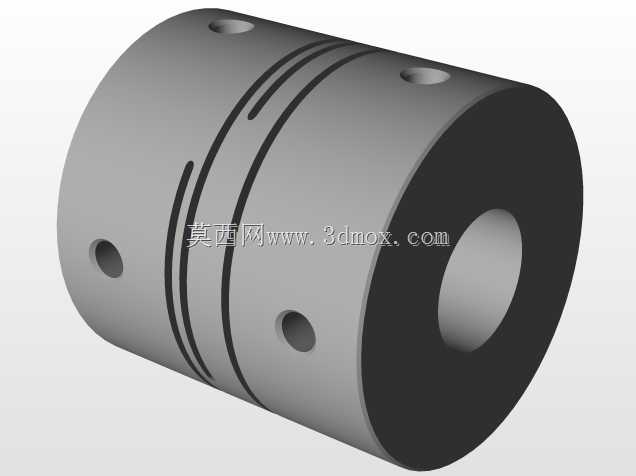

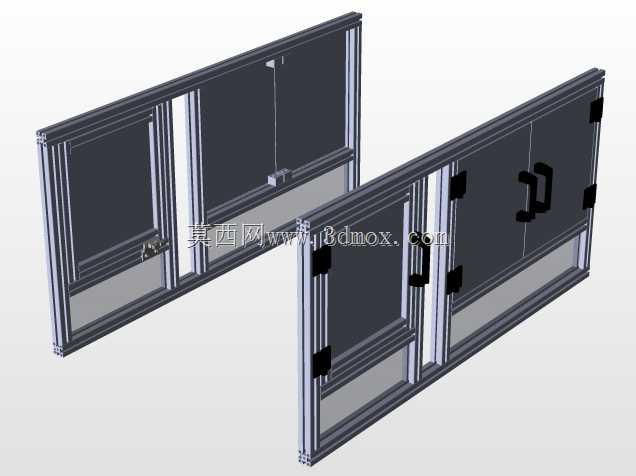

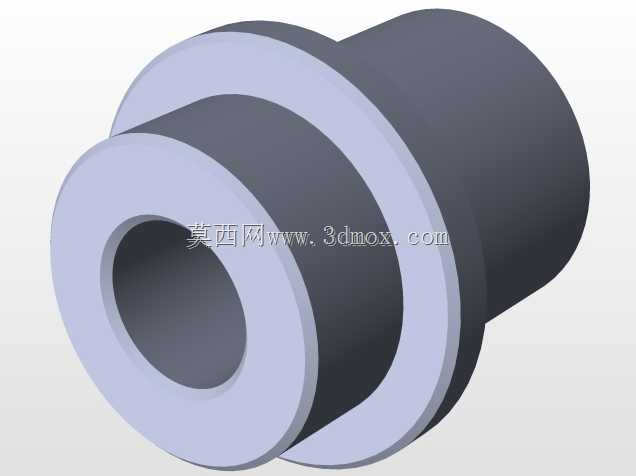

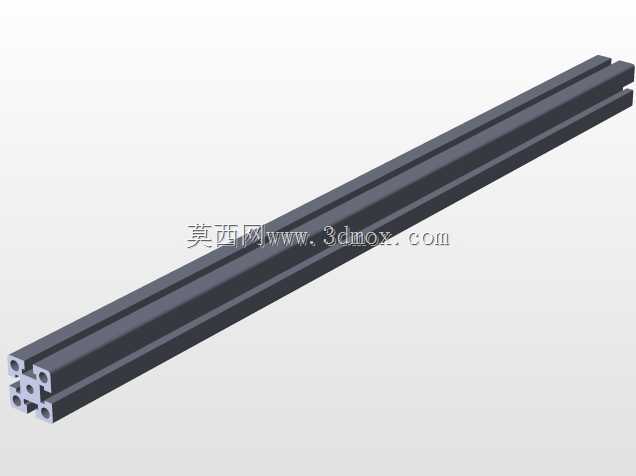

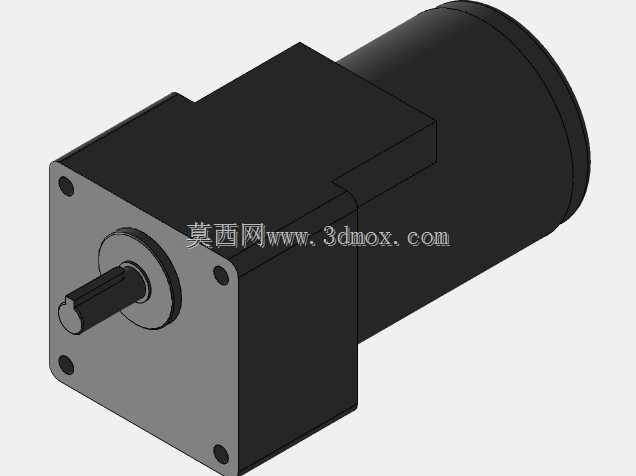

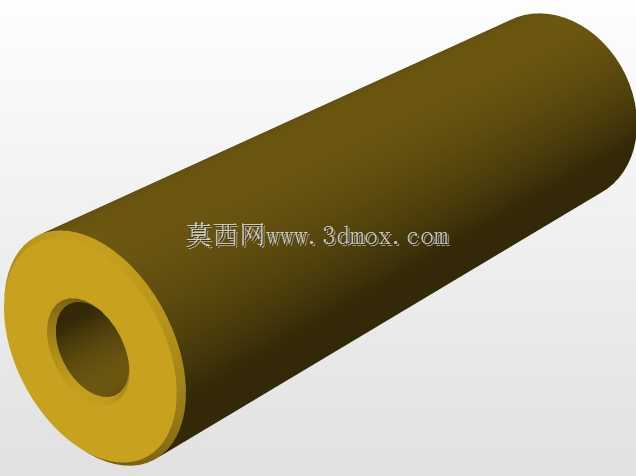

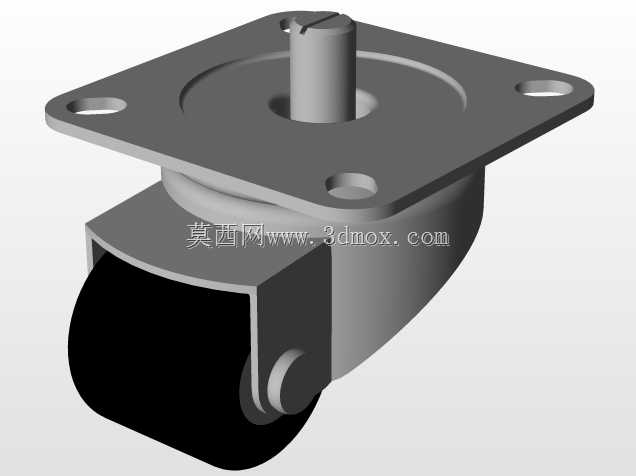

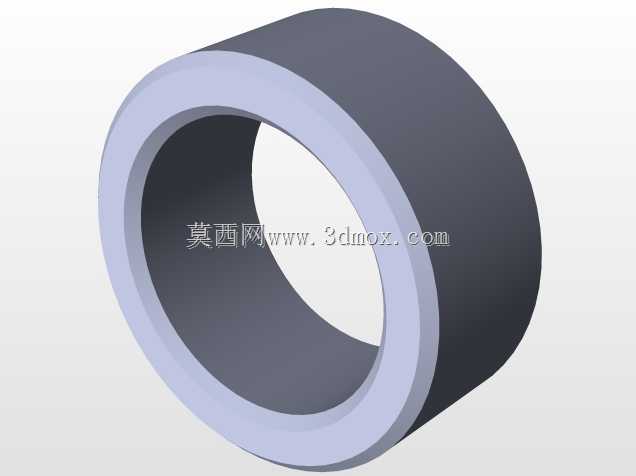

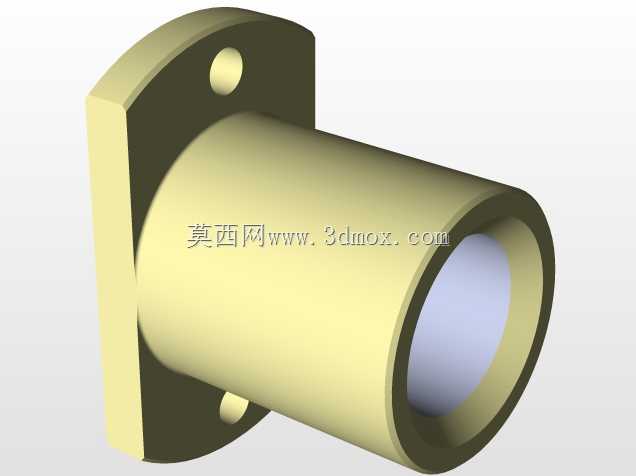

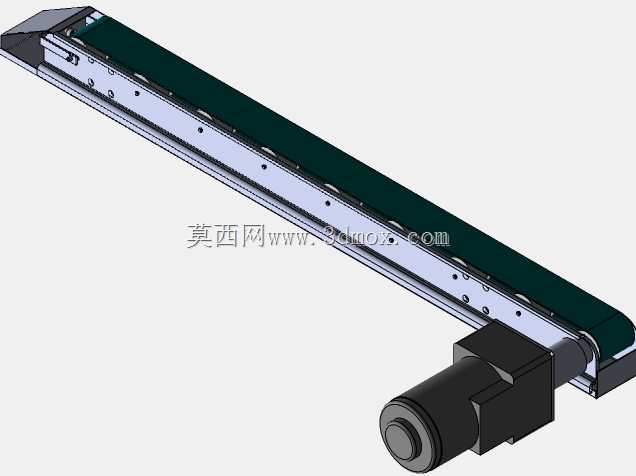

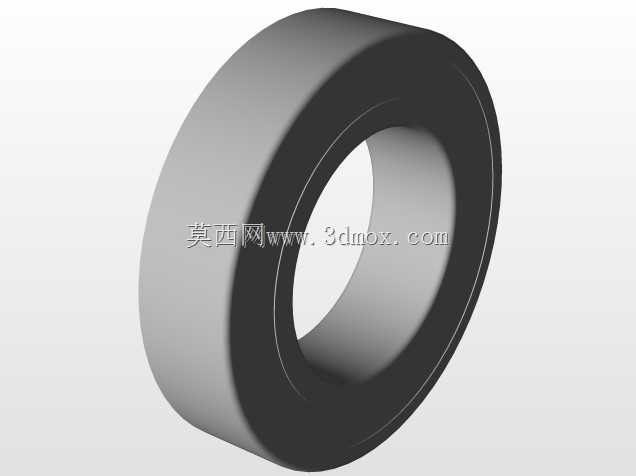

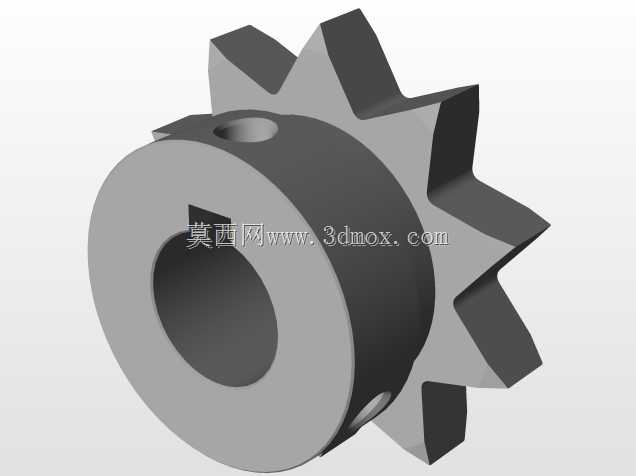

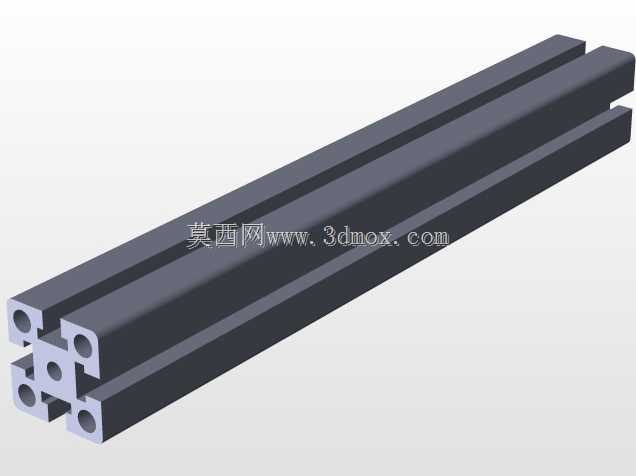

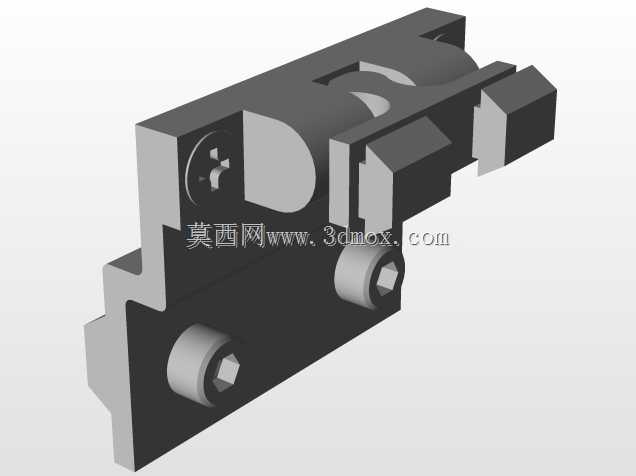

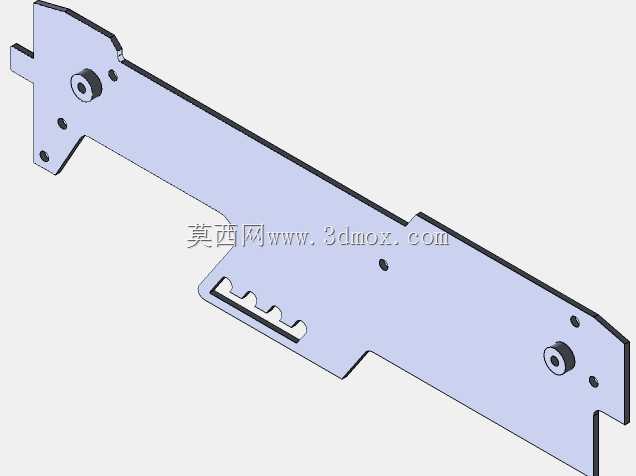

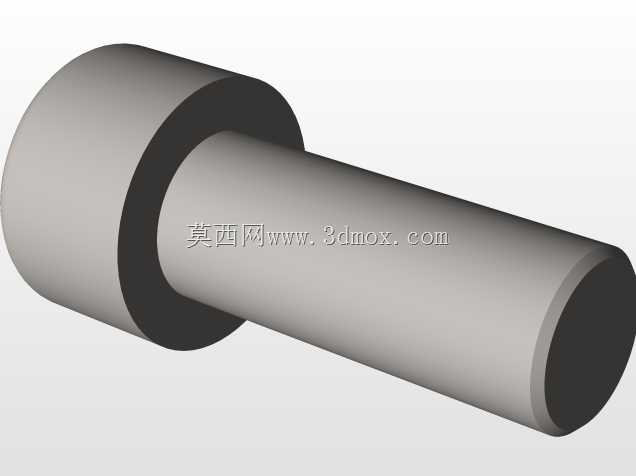

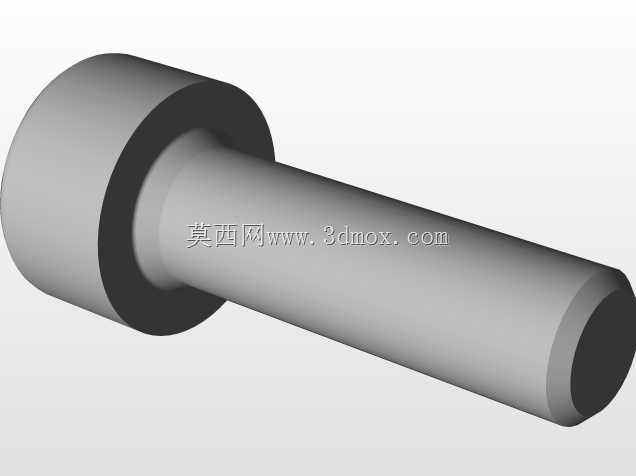

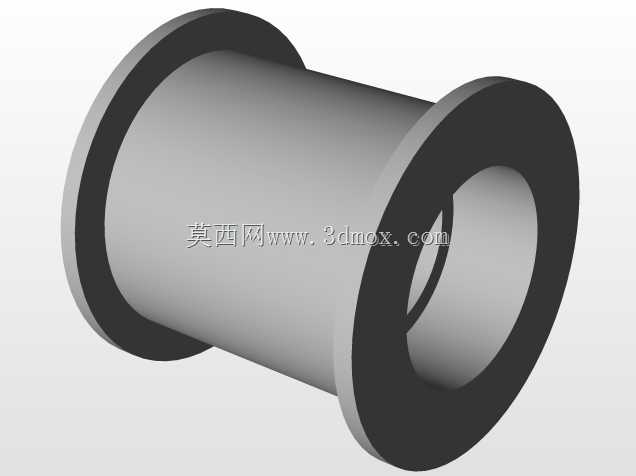

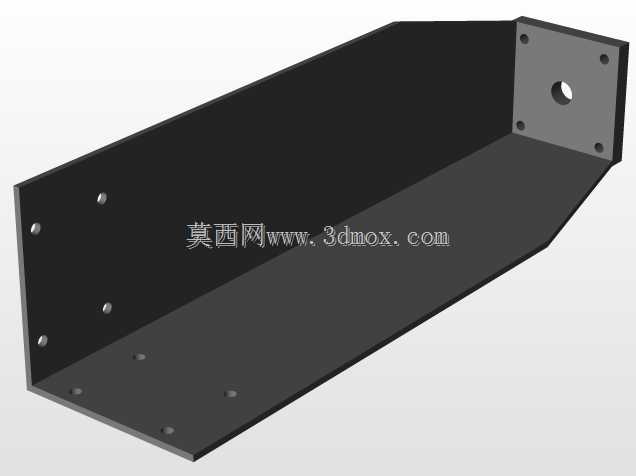

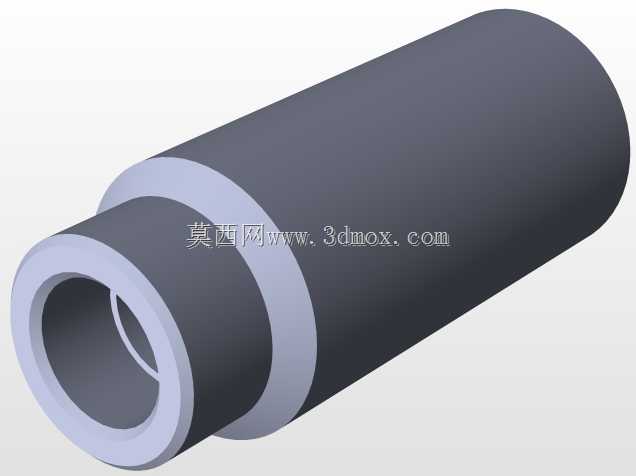

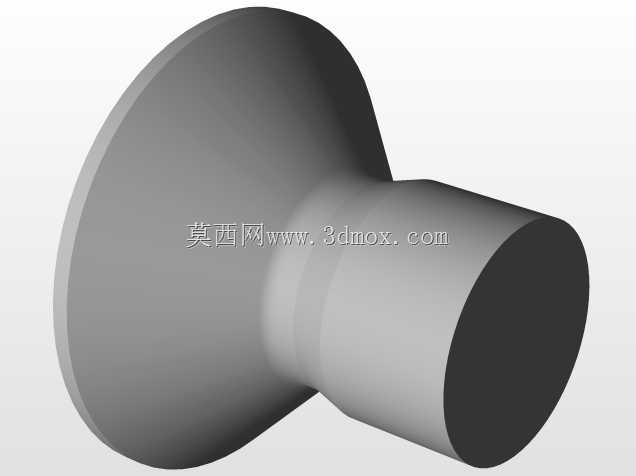

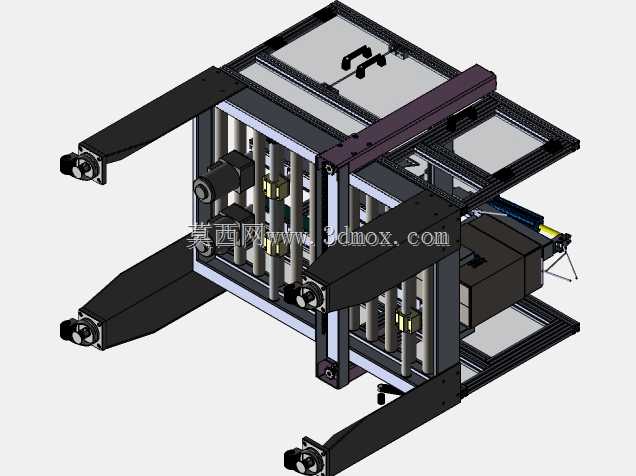

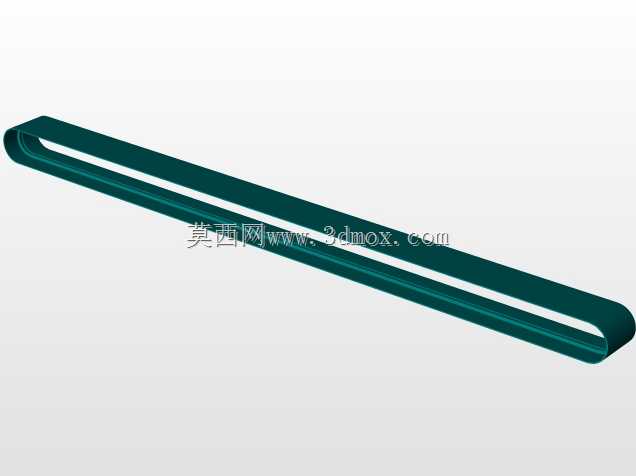

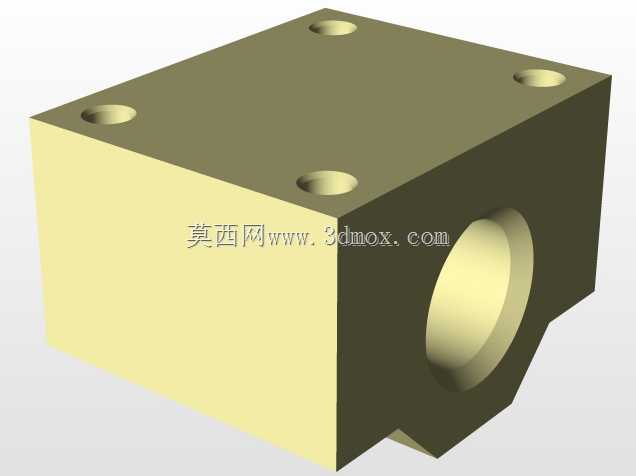

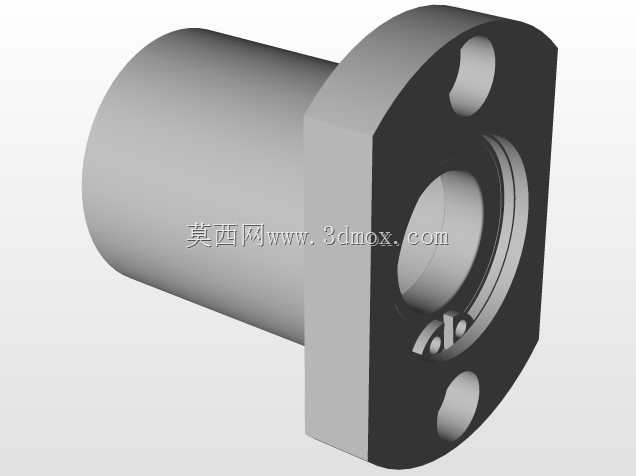

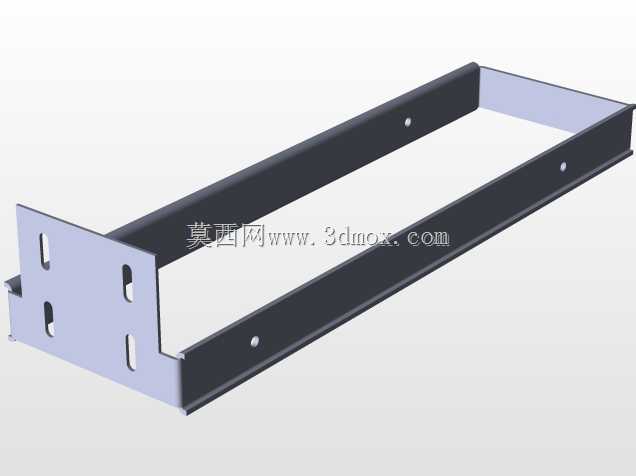

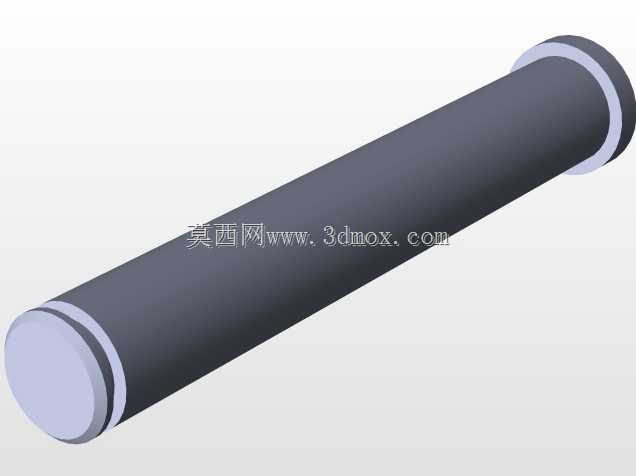

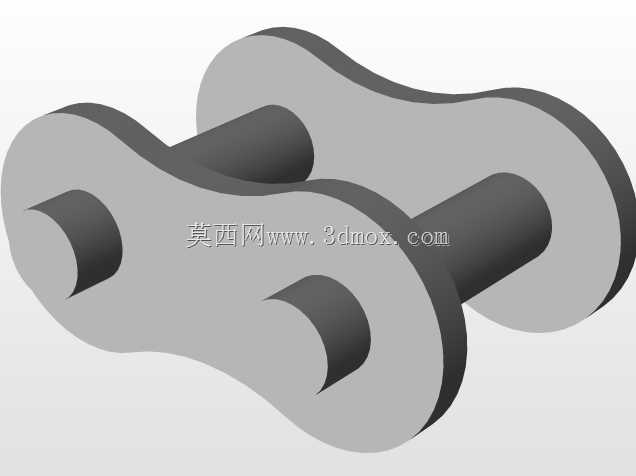

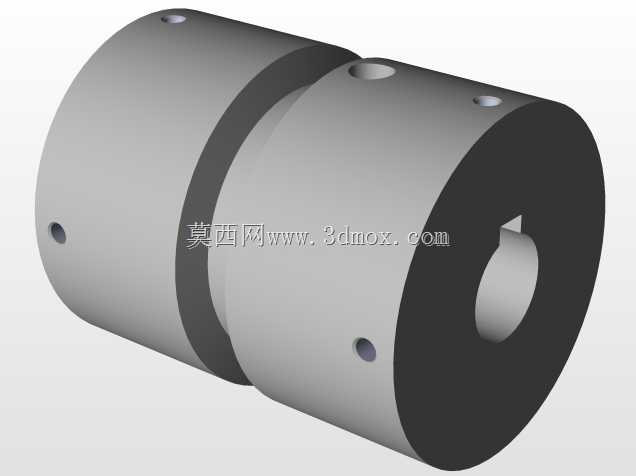

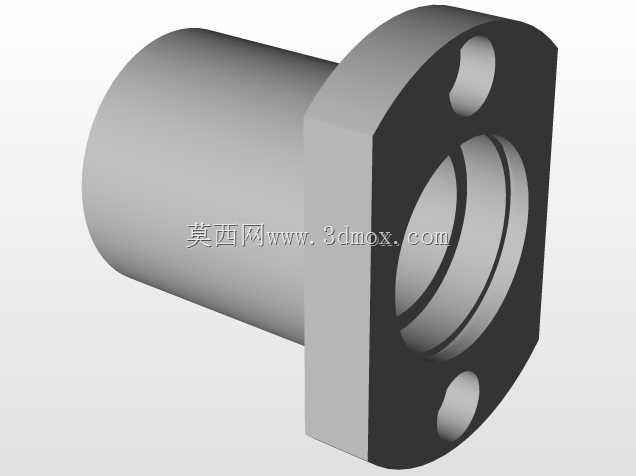

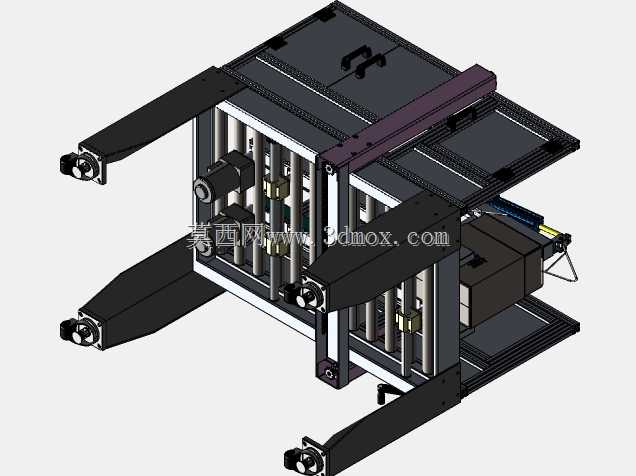

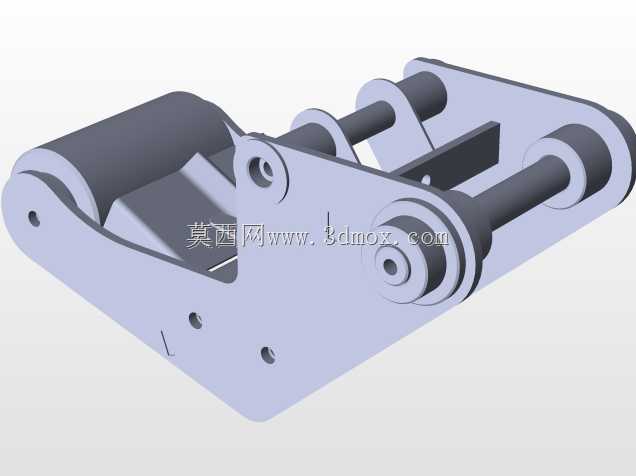

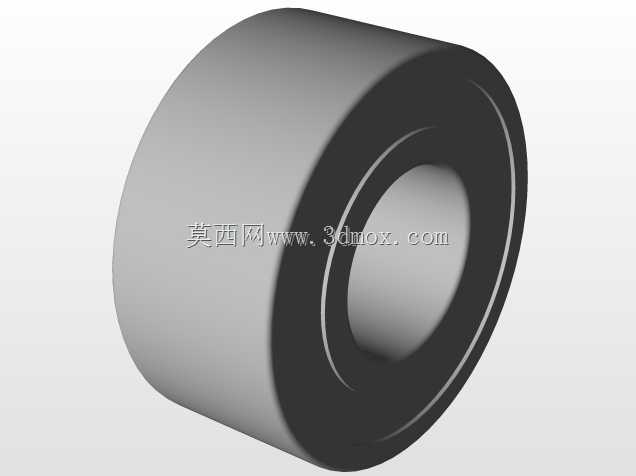

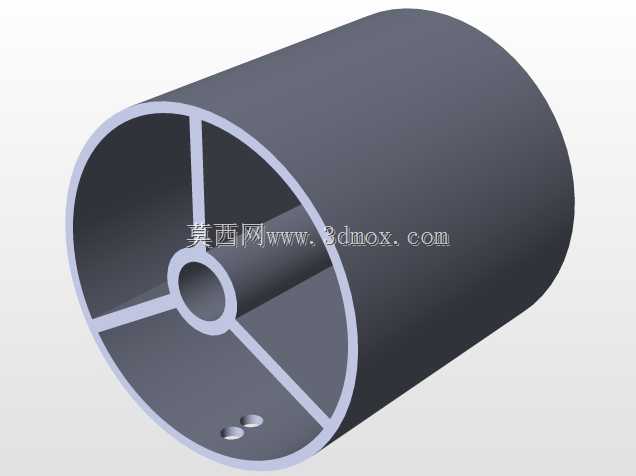

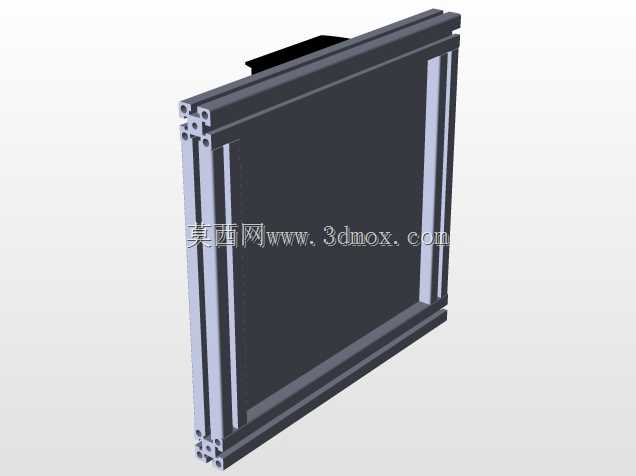

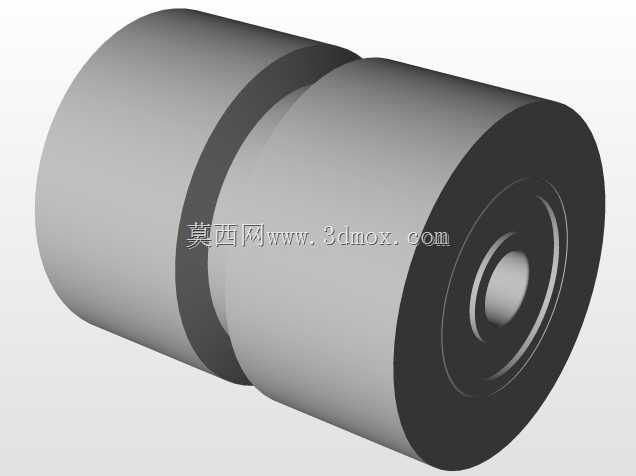

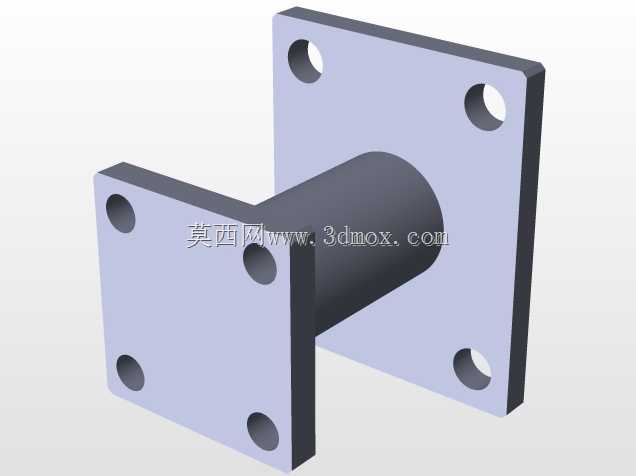

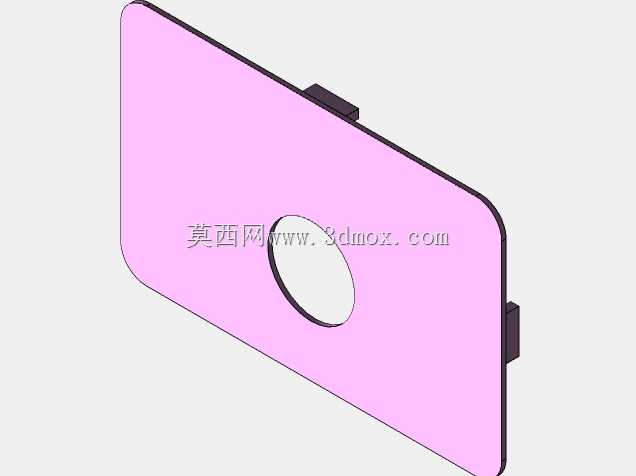

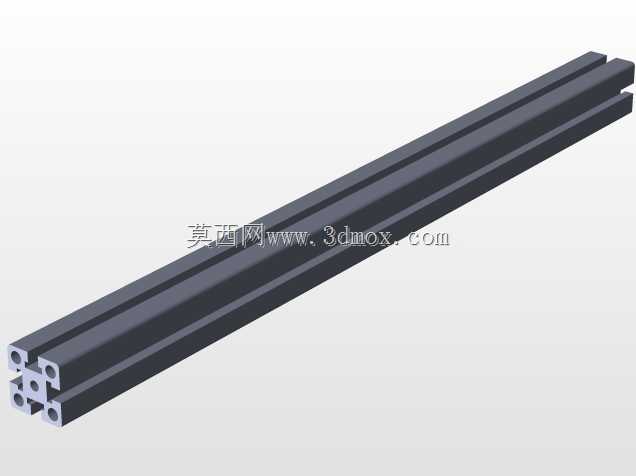

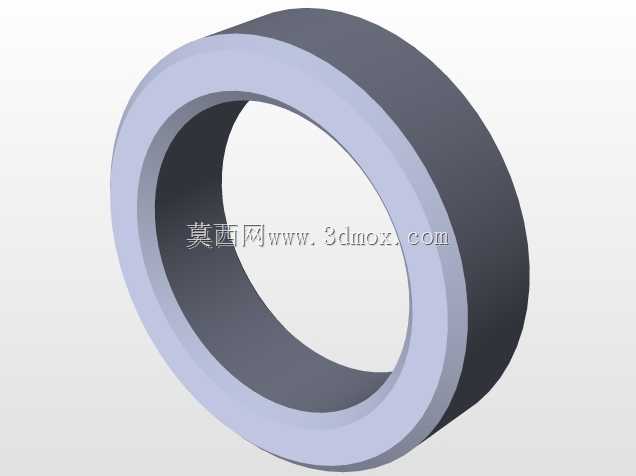

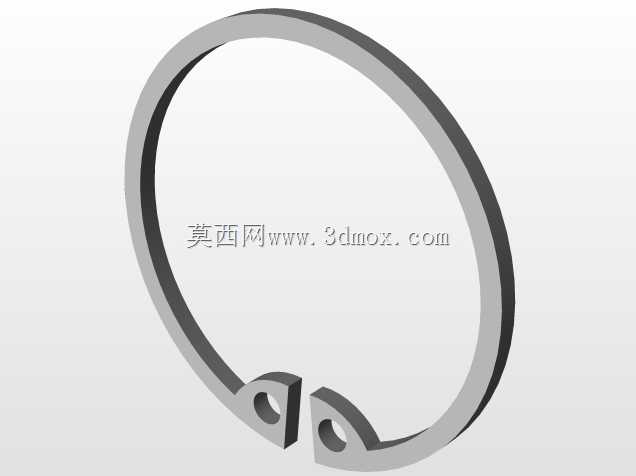

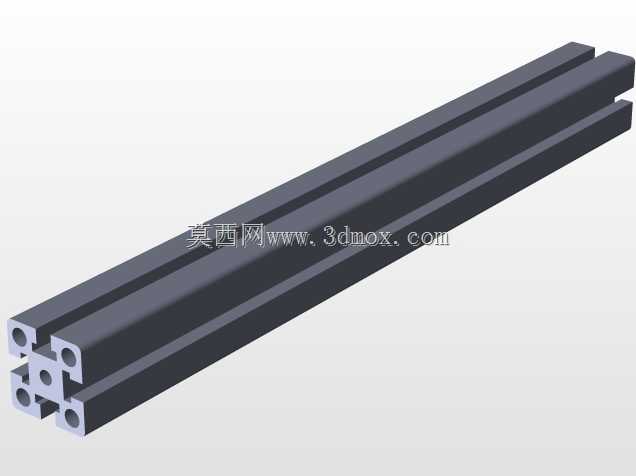

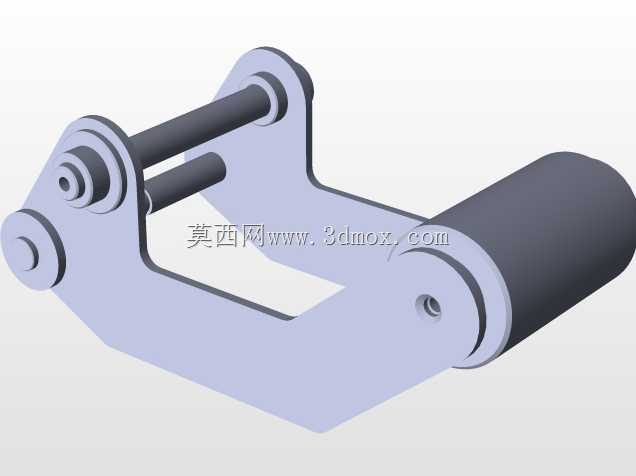

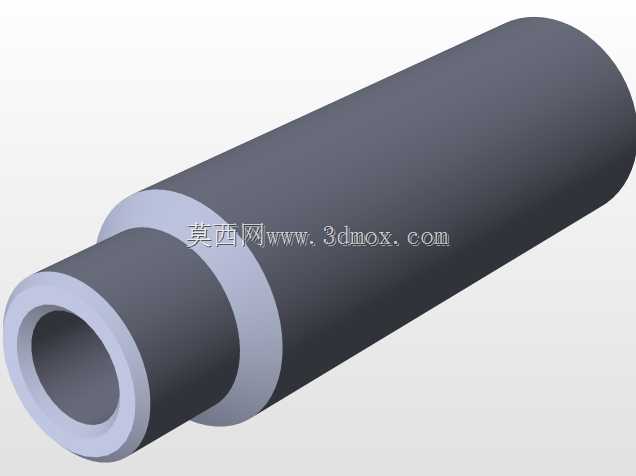

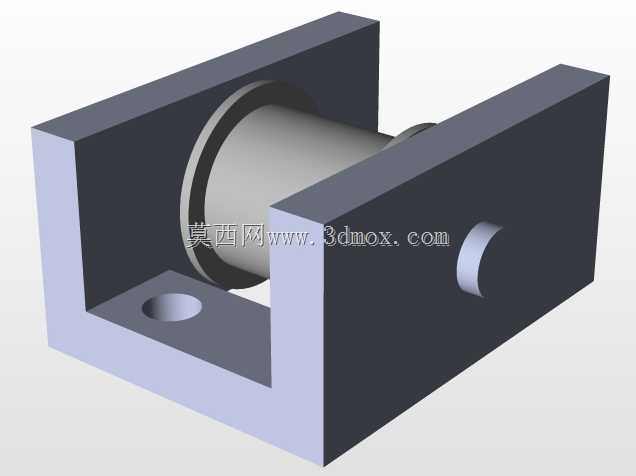

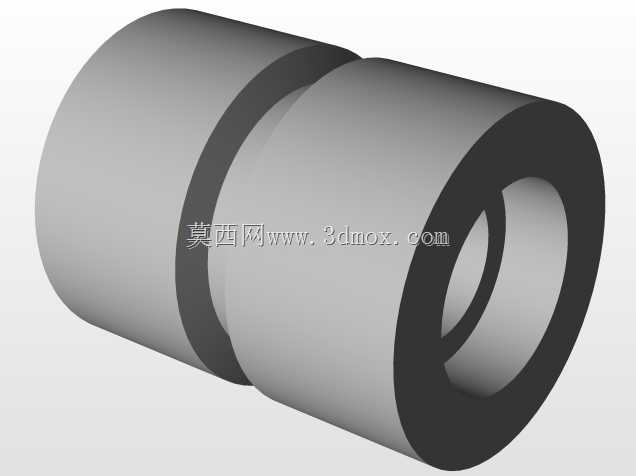

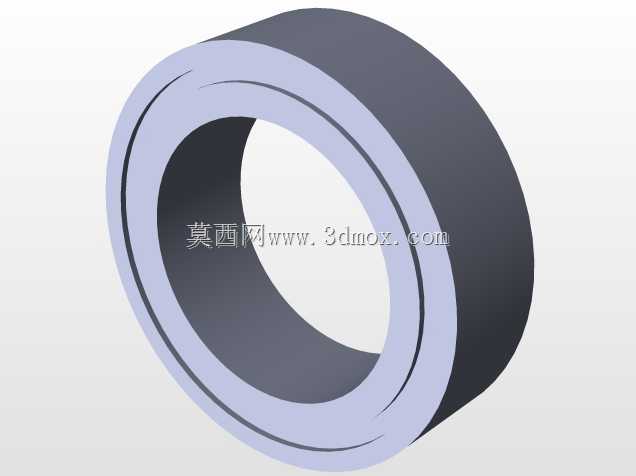

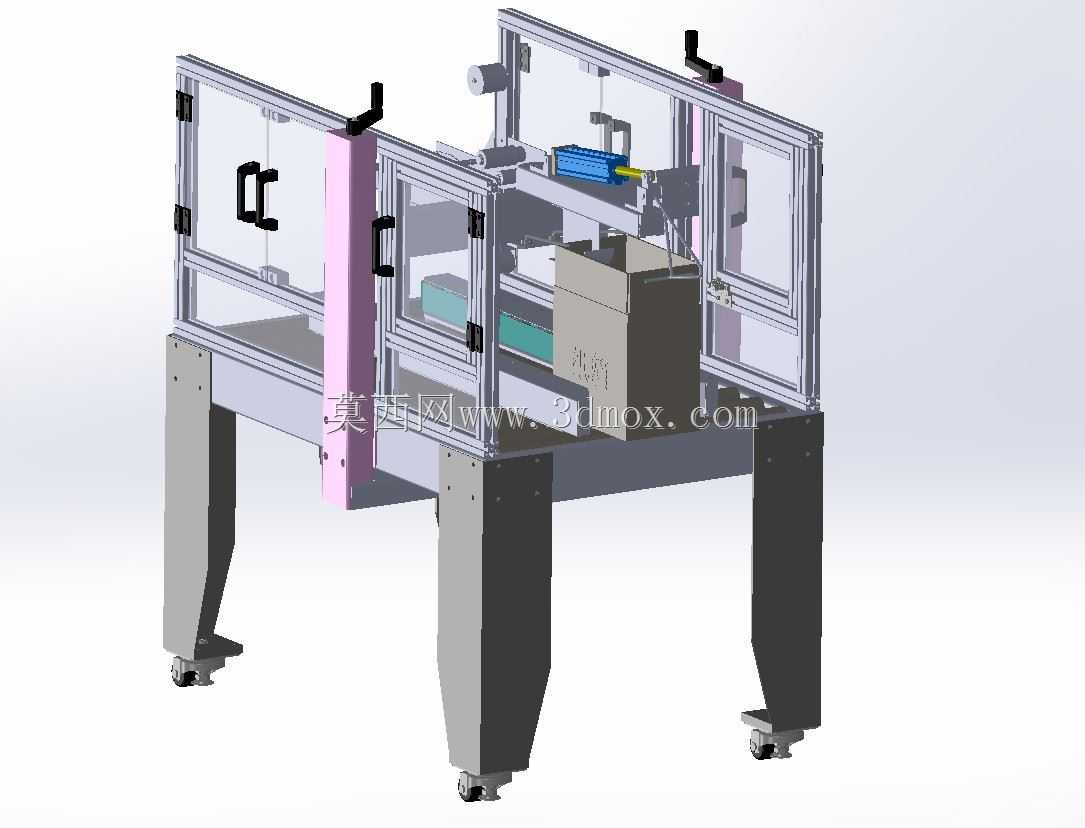

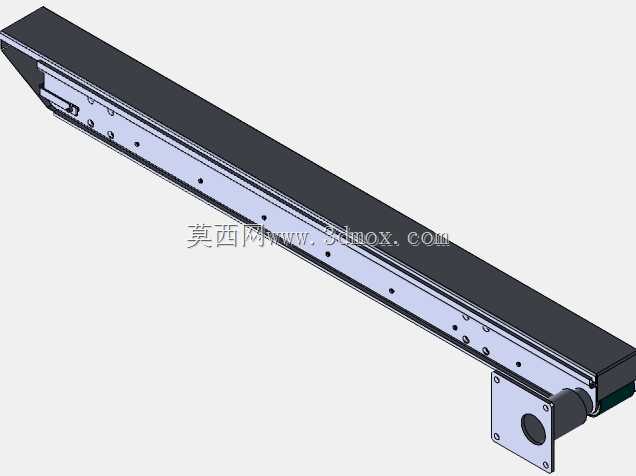

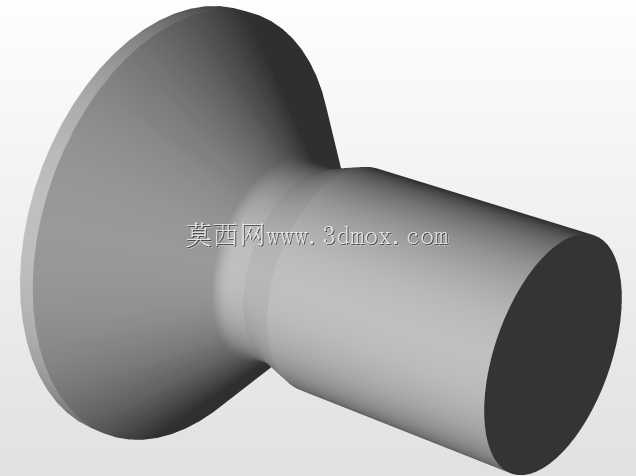

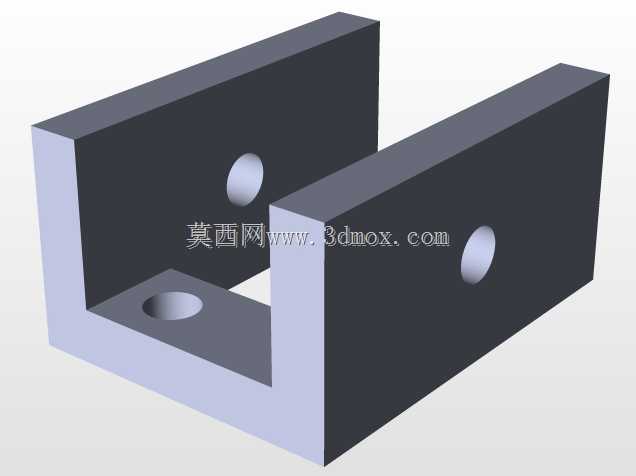

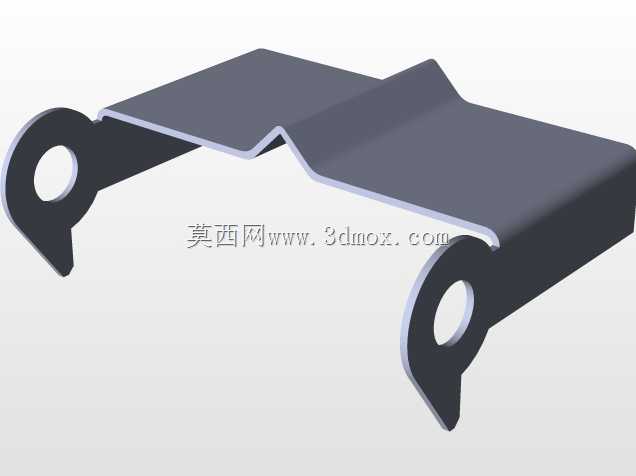

这款纸箱自动包装机主要面向快消品、电子元器件、食品加工、日化用品等规模化生产场景，部署在成品装箱工序的末端环节，替代传统人工折箱、套箱、封箱前的定位作业，可对接前端生产线的出料输送线，实现待包装产品与纸箱的精准对位套合，大幅降低包装工位的人工重复劳动强度，提升整线包装工序的运行连贯性与作业效率，适配常规瓦楞纸箱的开箱后套合作业需求，能够兼容一定尺寸范围内的不同规格纸箱包装作业。设备整体采用框架式集成结构设计，主体支撑框架选用工业铝型材搭建，既保证整体结构的刚性支撑需求，又兼顾设备组装调试的便捷性，后期维护更换部件时无需复杂的焊接加工作业。设备两侧对称布置的悬臂式夹抱定位机构，是实现纸箱精准对位的核心功能部件，夹臂末端配置柔性接触头，在夹取定位纸箱过程中不会对瓦楞纸箱表面造成压痕或破损，夹臂的开合行程可根据纸箱的外形尺寸进行适配调整，配合内部的竖向导向柱组与气动执行元件，能够平稳完成纸箱的撑开、对位、下压套合动作，确保待包装产品能够顺畅进入纸箱内部，避免出现卡滞、纸箱偏斜的问题。设备内部集成了气动驱动回路与位置检测组件，各个动作节点的运行位置可通过检测元件实时反馈，保证整套动作流程的运行连贯性，无需人工反复调整对位。从安装边界来看，设备整体采用模块化集成设计，整体占地尺寸适配常规车间生产线的工位布局，底部预留标准输送线对接接口，可直接与现有辊筒输送线、皮带输送线进行拼接安装，无需对现有生产线进行大规模改造，设备的走线与气动管路全部内置在框架内部，外部无裸露管线，既避免生产过程中杂物剐蹭管线造成的故障，也让设备整体外观更加规整，便于日常的清洁维护。在设计思路上，这款设备优先考虑了作业稳定性与适配灵活性，核心动作部件选用成熟的标准气动元件，降低设备后期的维护成本，夹抱机构的行程调节范围覆盖常规中小型瓦楞纸箱的包装尺寸，生产过程中切换纸箱规格时，仅需调整夹臂的限位位置与对应检测元件的感应位置，即可快速完成规格切换，无需更换大量定制工装部件，能够满足多品种小批量生产场景下的柔性包装需求。设备运行过程中动作平缓，夹抱力度可根据纸箱材质与内装产品的承重特性进行调整，既保证纸箱定位的准确性，又避免力度过大造成纸箱变形或内装产品损伤，整套设备的动作逻辑可对接整线的生产控制系统，实现与前端出料、后端封箱工序的信号联动，全程无需人工干预即可完成自动套箱包装作业，有效提升包装工序的自动化水平，减少人工操作带来的包装一致性差、效率波动大等问题。
