电机磁场负载性能测试装置结构设计

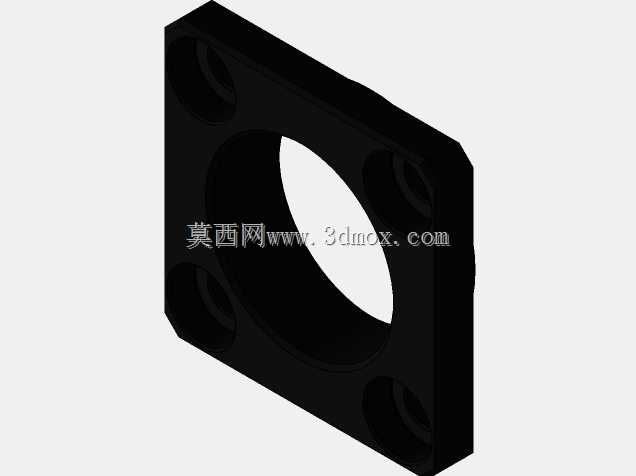

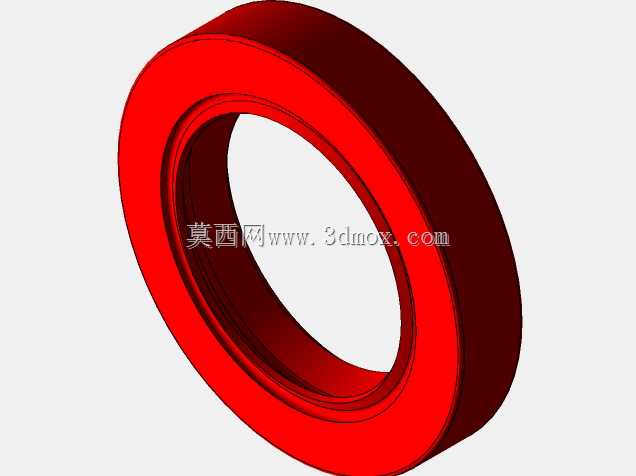

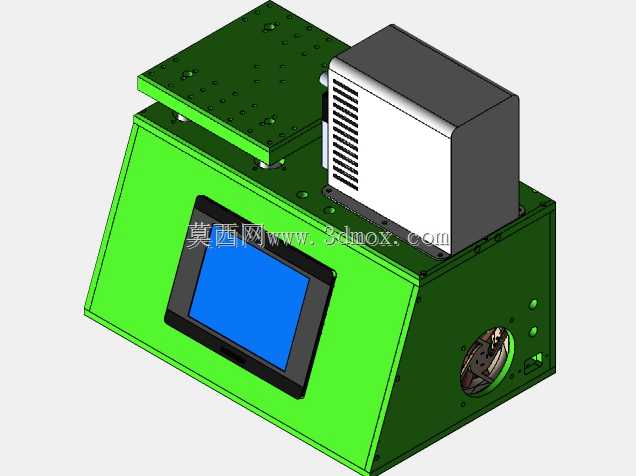

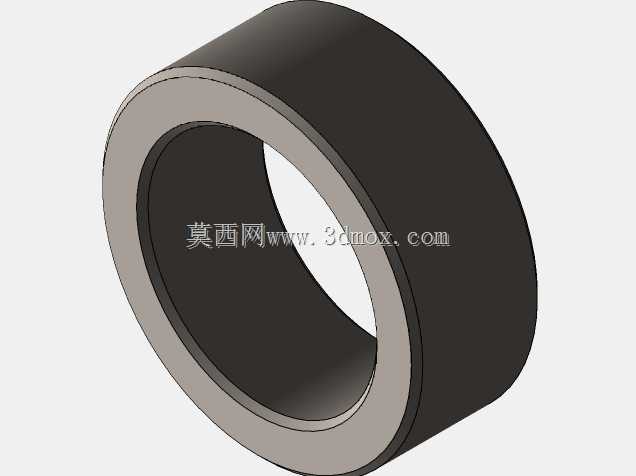

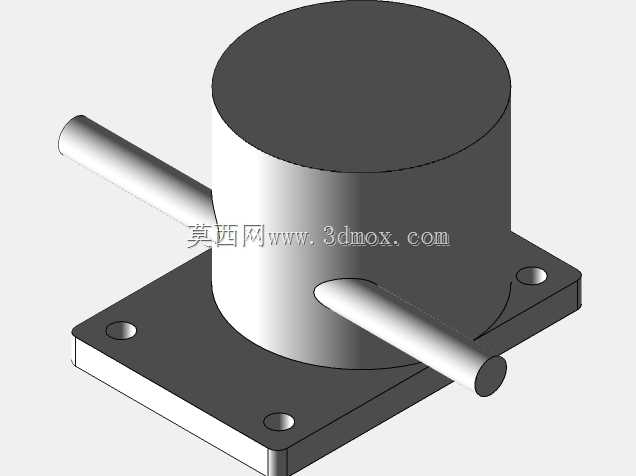

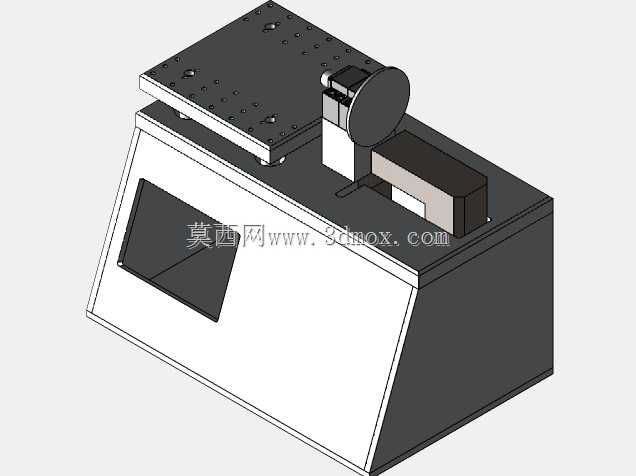

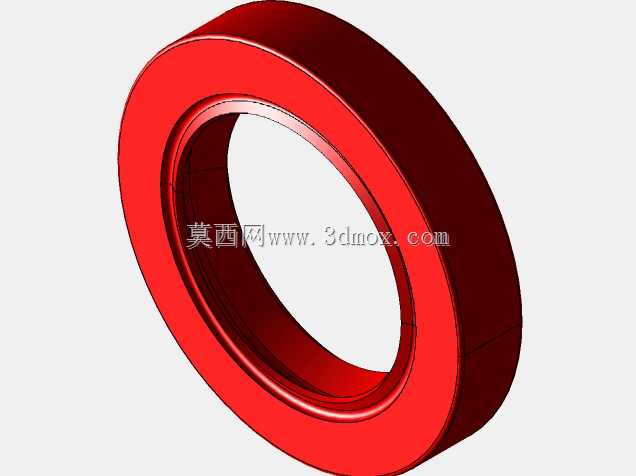

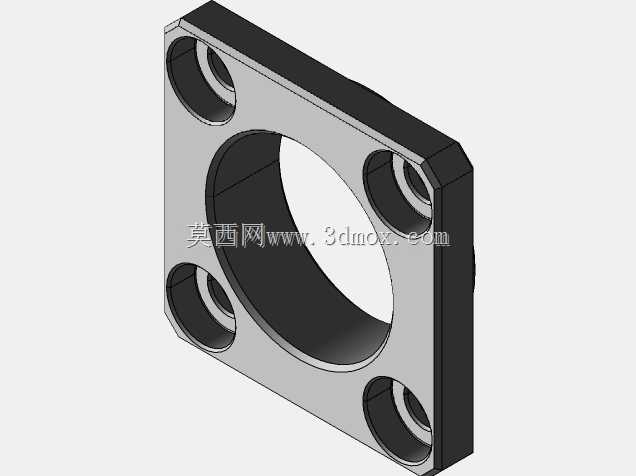

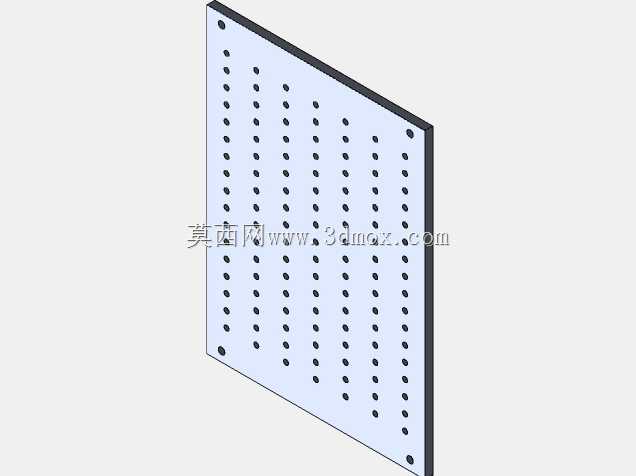

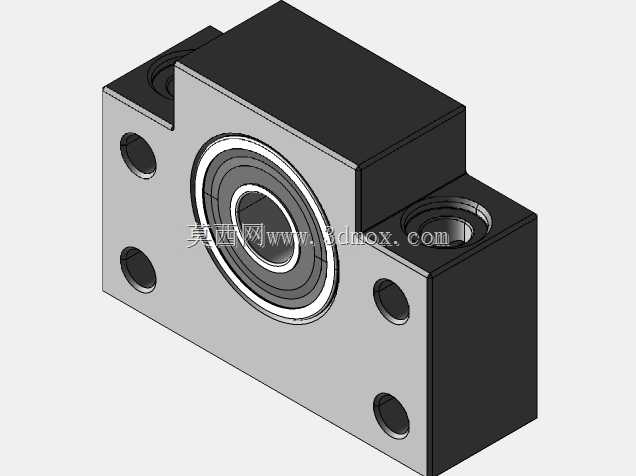

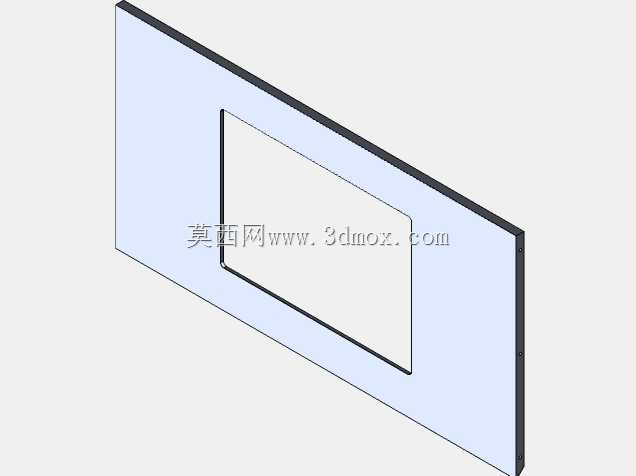

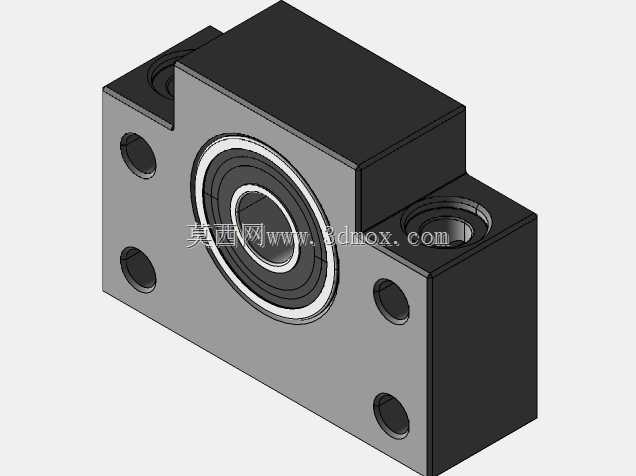

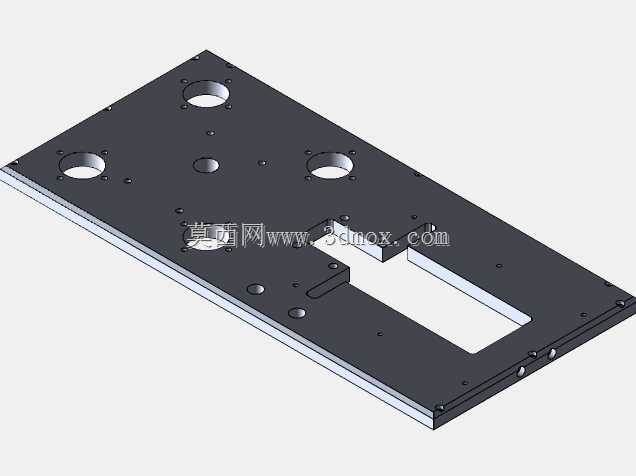

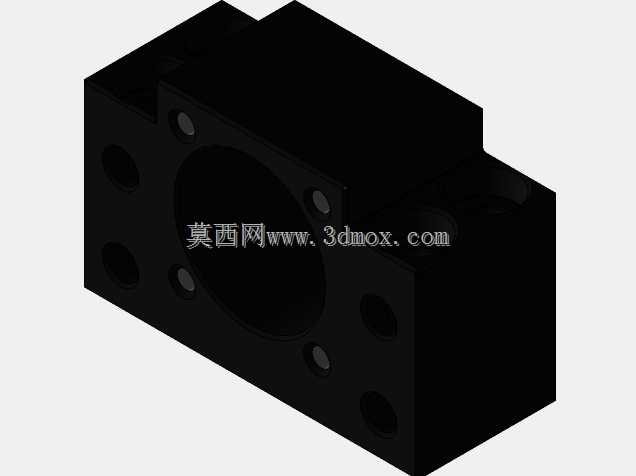

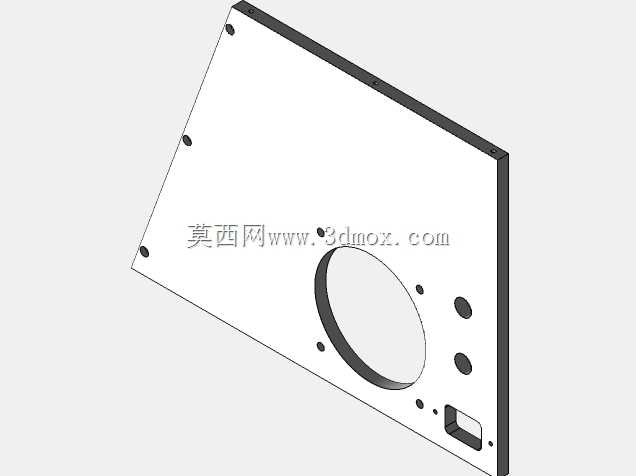

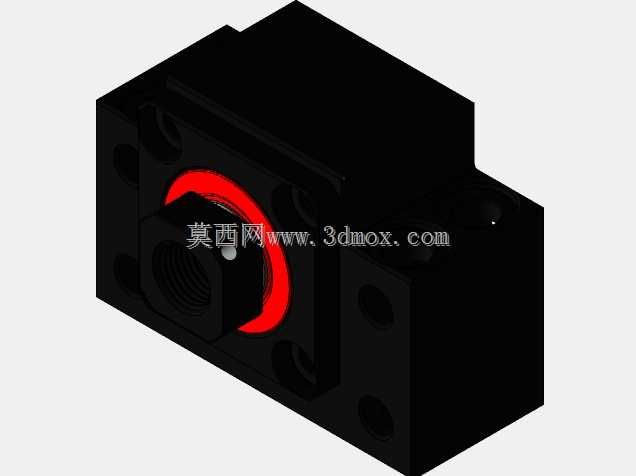

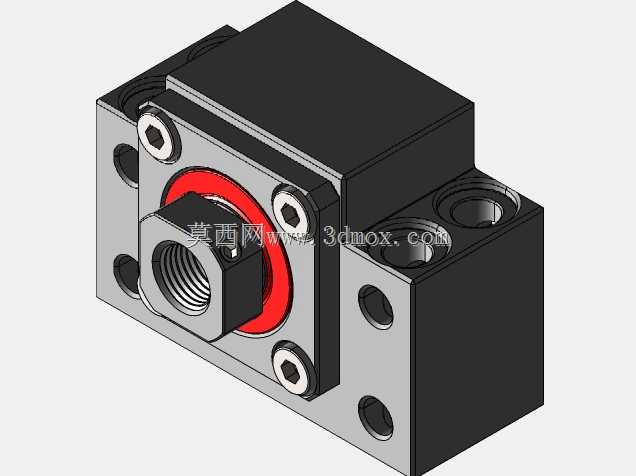

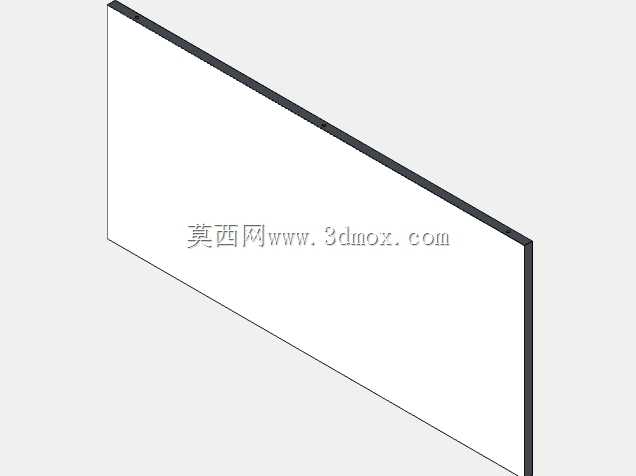

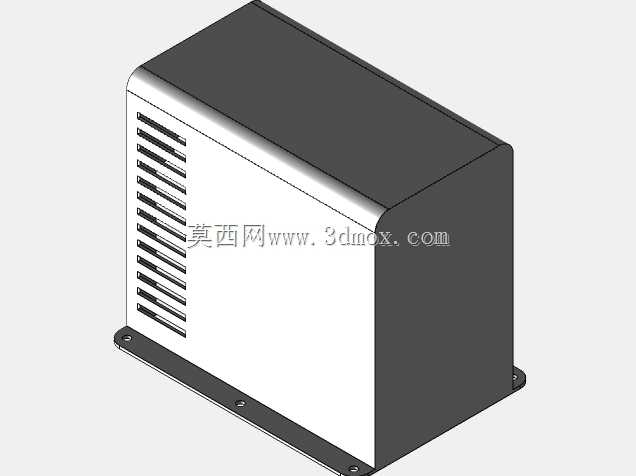

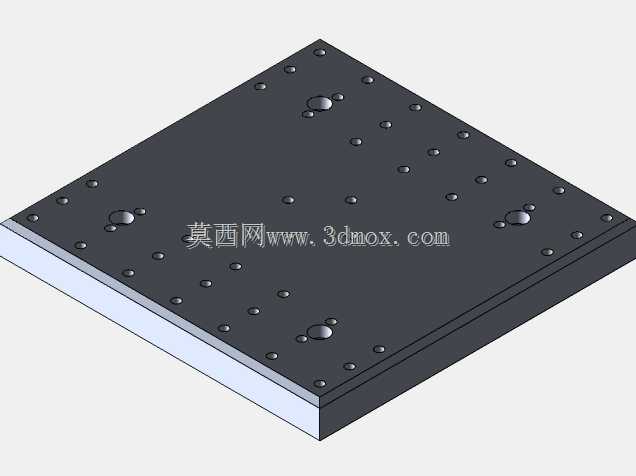

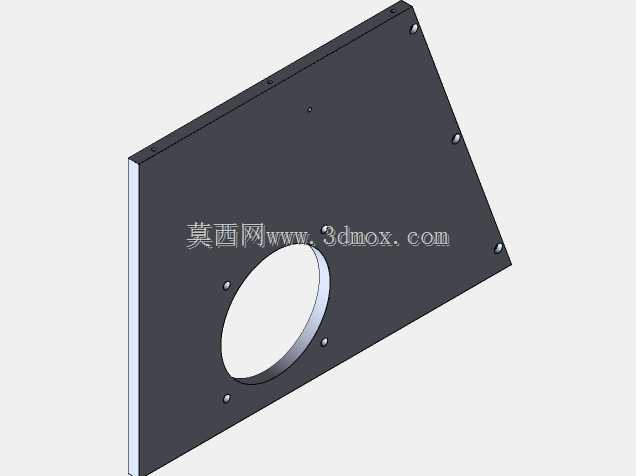

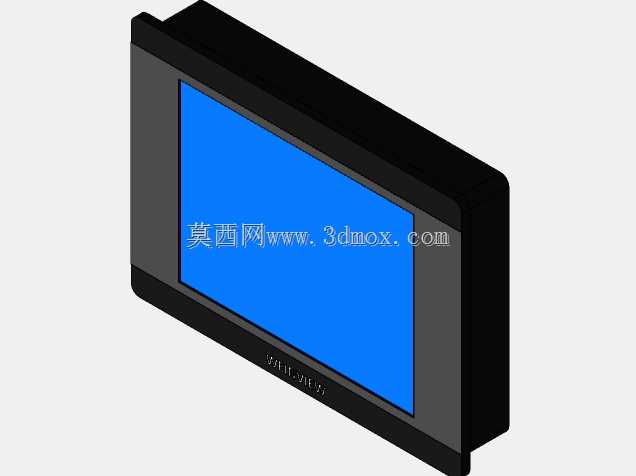

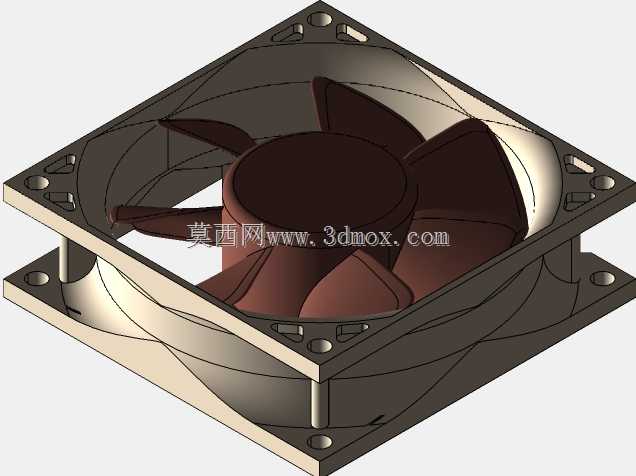

　　在中小功率微特电机、伺服驱动电机的出厂校验、研发验证环节，磁场负载测试是判定电机动态性能、磁路匹配度、负载输出稳定性的核心工序，这套测试装置的结构设计完全围绕产线快速装夹、测试数据稳定采集的实际需求展开，没有冗余的装饰性结构，所有外露部件都服务于测试流程的顺畅执行。设备下部采用一体式焊接箱型机架作为承载主体，机架侧壁预留嵌入式观察窗，方便操作人员在测试过程中观察内部布线、负载模块的运行状态，同时箱体结构可以将驱动控制电路、负载调节组件完全封闭在内，避免车间内的金属碎屑、切削液雾侵入电气部件造成测试干扰，也能防止测试过程中电机高速转动带来的安全隐患。上部的测试安装平台采用带密集安装孔的厚铝板加工而成，

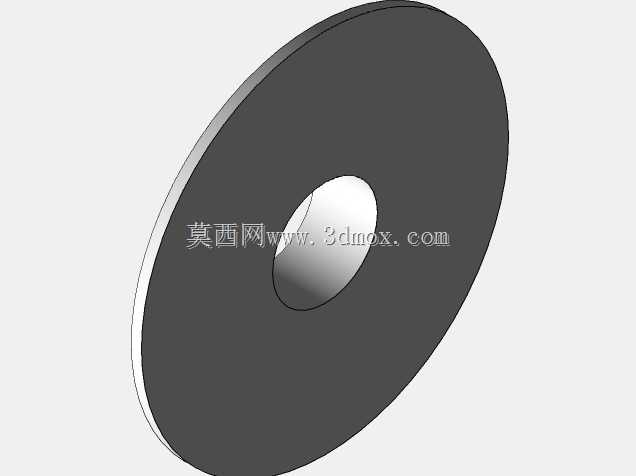

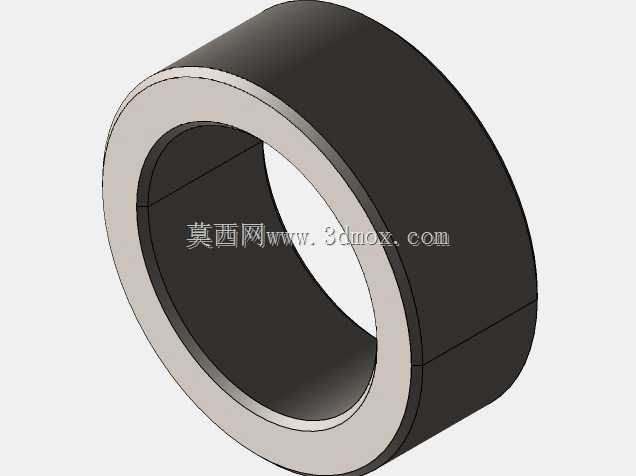

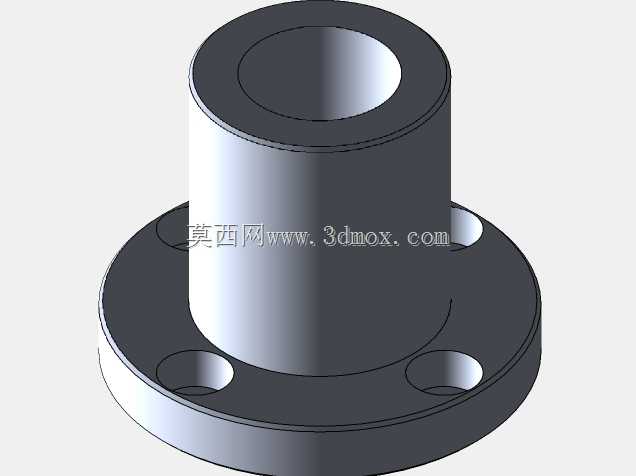

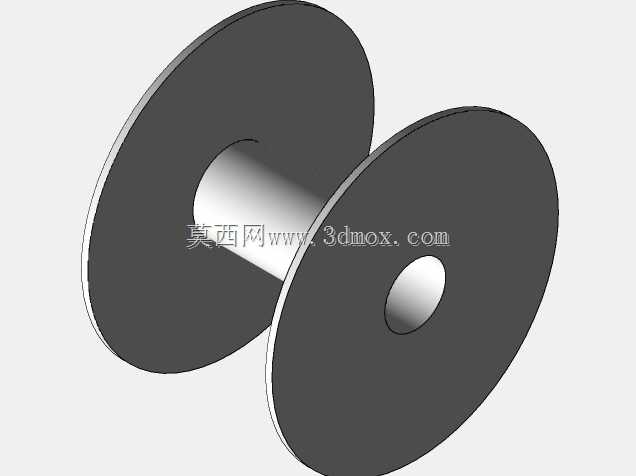

　　孔位按照常见微电机的安装法兰尺寸做了标准化排布，不需要额外制作转接板就可以直接固定不同安装规格的被测电机，平台平面度控制在0.05mm以内，保证电机安装后输出轴与负载连接轴的同轴度，避免偏心带来的附加扭矩影响磁场测试数据的准确性。测试工位旁设置的圆盘式磁负载组件，可以通过调整气隙大小模拟不同等级的负载扭矩，不需要更换机械配重块就能完成从空载到额定负载120%的全工况测试，相比传统的磁粉制动器加载结构，这套组件的转动惯量更小，在测试小功率电机时不会因为自身惯量掩盖电机的动态响应特性。装置侧面的矩形安装位用来固定磁场信号采集模块，模块安装面与被测电机定子端面的平行度有严格公差要求，保证霍尔传感器可以精准采集电机运行时的气隙磁场分布数据，

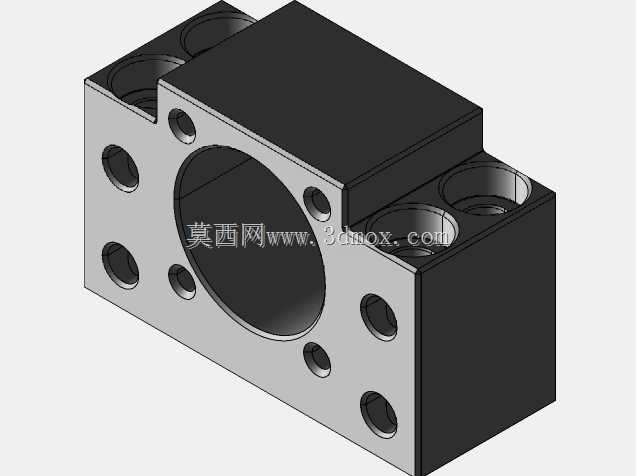

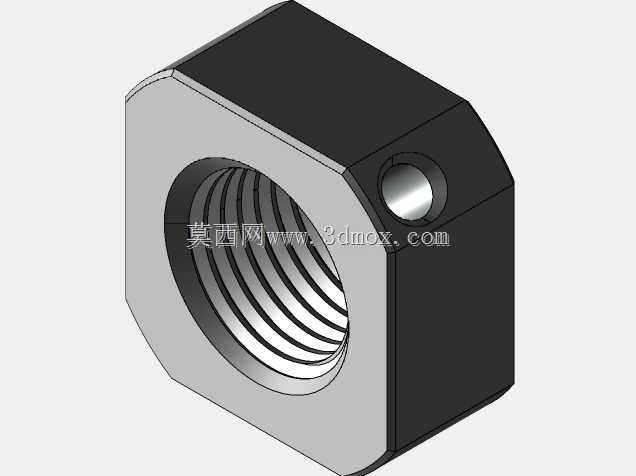

　　不会因为安装偏差出现信号衰减。从安装边界来看，整套设备的占地面积控制在0.4平方米以内，不需要额外做地基固定，直接放置在标准实验台或者产线检验工位的台面上就可以使用，设备总高度不超过450mm，操作人员站着就可以完成电机装夹、参数调整、测试接线的全部操作，不需要俯身或者抬手，符合产线检验工位的人机工程要求。机架底部预留了四个可调式支撑脚，可以在不平整的台面上调整设备水平度，避免平台倾斜导致电机轴受力不均。在设计思路上，这套装置优先考虑了测试场景的通用性，上部安装平台的孔位预留了足够的扩展空间，后续如果需要测试更大机座号的电机，只需要更换对应的定位压块就可以完成适配，不需要重新加工整个安装平台；内部的走线全部采用拖链分隔，

　　动力线与传感器信号线分开布置，避免动力线的电磁干扰影响磁场采集信号的精度。设备的所有外露边角都做了倒圆角处理，避免操作人员装夹电机时被锐边划伤，观察窗采用透明亚克力板，重量轻且不会遮挡视线，同时具备足够的抗冲击能力，即使测试过程中出现电机轴断裂的极端情况，也不会被碎片击穿。在实际应用中，这套装置既可以用于电机生产车间的出厂全检工位，快速判定每台电机的负载特性、磁场分布是否符合设计要求，也可以放置在研发实验室中，用于电机改型设计过程中的性能验证，通过调整负载参数采集不同工况下的磁场数据，为电机磁路优化、绕组参数调整提供实测依据。相比分体式的测试台架，这套集成化的装置不需要操作人员自行组装负载、传感器、安装支架，到货后只需要接通电源和测试信号线就可以投入使用，大幅缩短了测试工位的搭建周期，也避免了自行组装带来的同轴度偏差、接线错误等问题。
