电机耐久性测试用温度热循环试验腔体

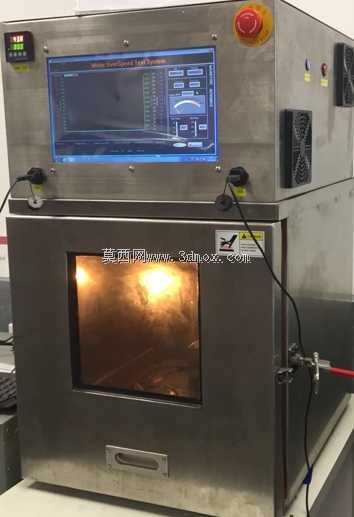

　　在电机研发与出厂验证环节，环境耐受性测试是判定产品可靠性的核心工序之一，这款温度热循环试验腔体，正是针对小型电机、精密电子组件做高低温循环、过载工况下温度耐受验证的专用承载结构。从实际产线应用场景来看，这类腔体常布置在实验室可靠性测试区，对接电机性能测试台架，可在封闭腔体内模拟-40℃到150℃区间的快速温变环境，同时配合内置的通电加载模块，让被测电机在额定负载、过载工况下持续运行，同步采集绕组温升、外壳形变、运行噪音等参数，验证电机在极端温度波动、长时间过载状态下的绝缘性能、结构稳定性与寿命表现。

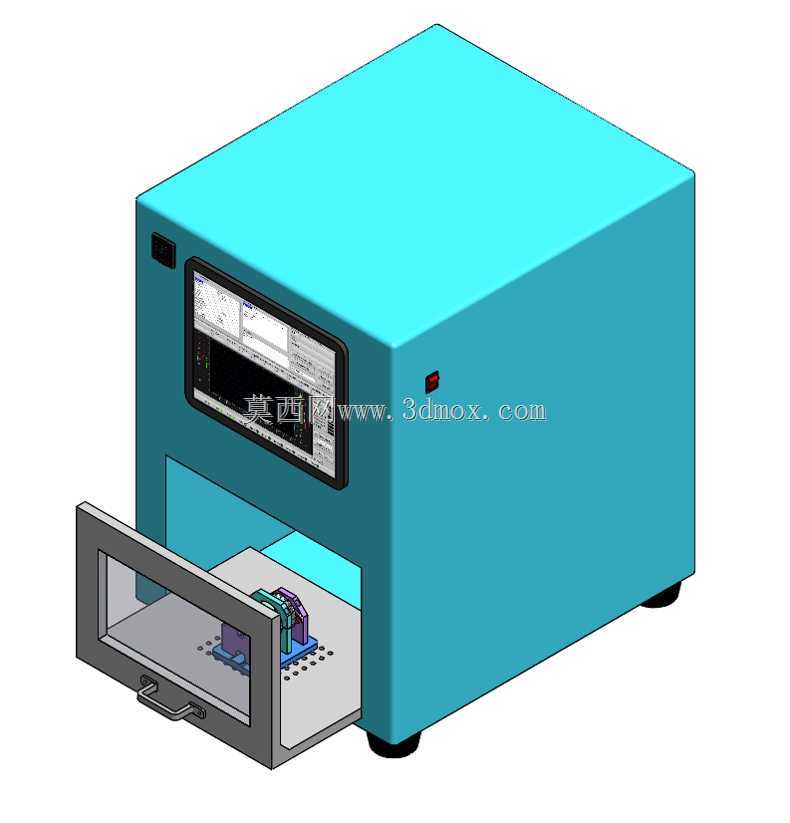

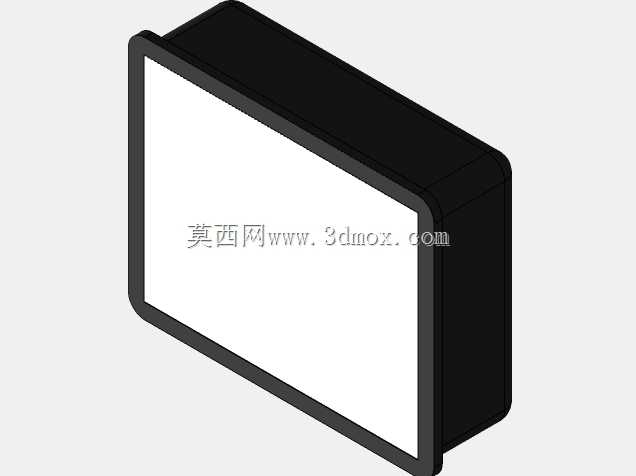

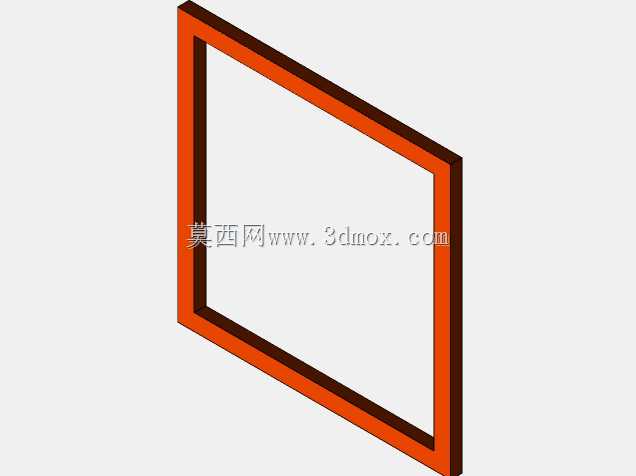

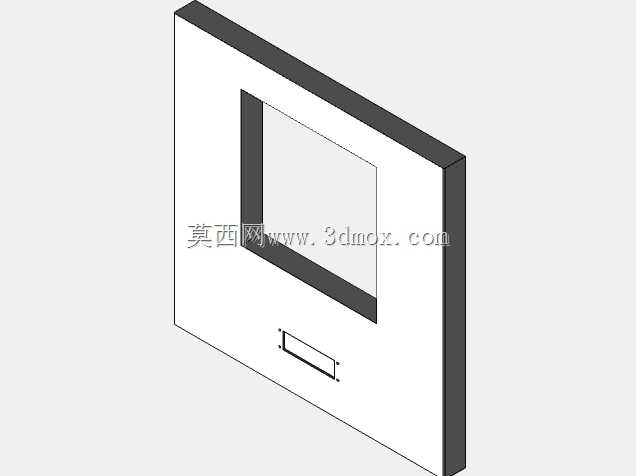

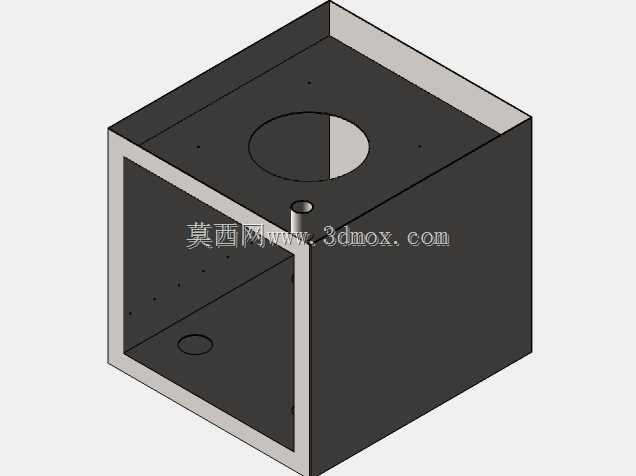

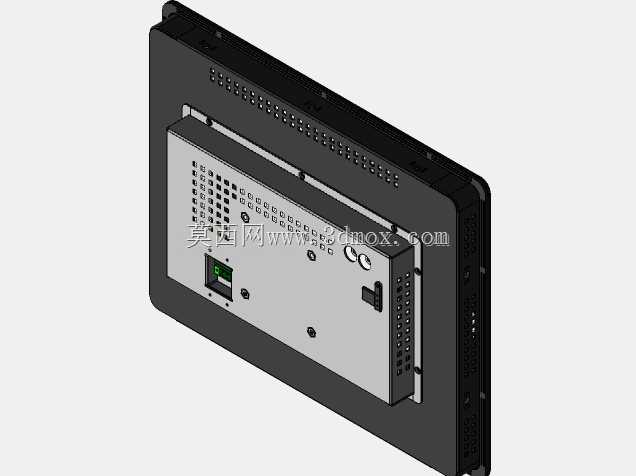

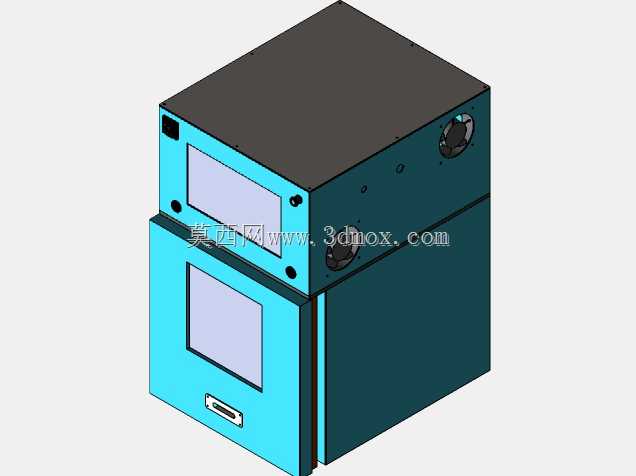

　　从结构设计思路来看，腔体整体采用304不锈钢折弯焊接成型，外壳做拉丝处理，既满足实验室设备的洁净要求，也能减少长期温变循环下的锈蚀风险。正面设置双层钢化玻璃观察窗，夹层填充惰性气体避免低温结霜、高温烫损，测试人员无需开启舱门就能直接观察内部被测件的运行状态，观察窗周边加装耐高温硅胶密封条，配合门体侧边的快压锁扣，保证腔体闭合后的密封性能，减少温场流失。腔体顶部集成触控式人机交互屏，屏幕周边做防水防尘的斜面设计，避免测试过程中凝露滴落损坏电控元件，屏幕旁设置凸起的急停按钮，带红色警示防护罩，出现异常工况时可一键切断加热、制冷与加载回路，保障测试安全。

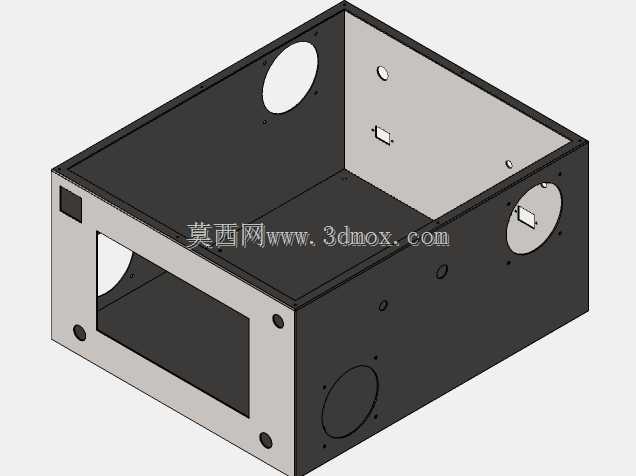

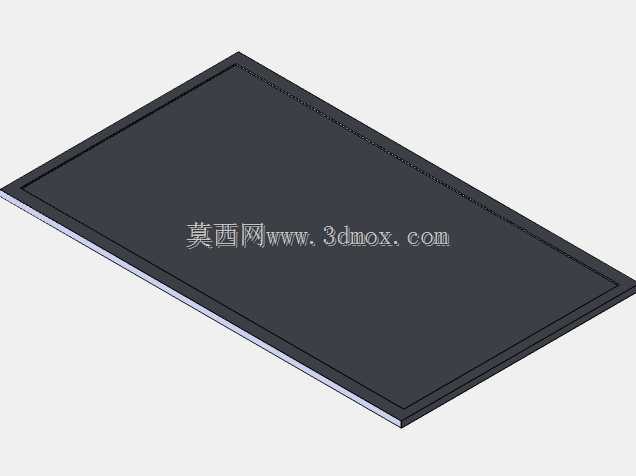

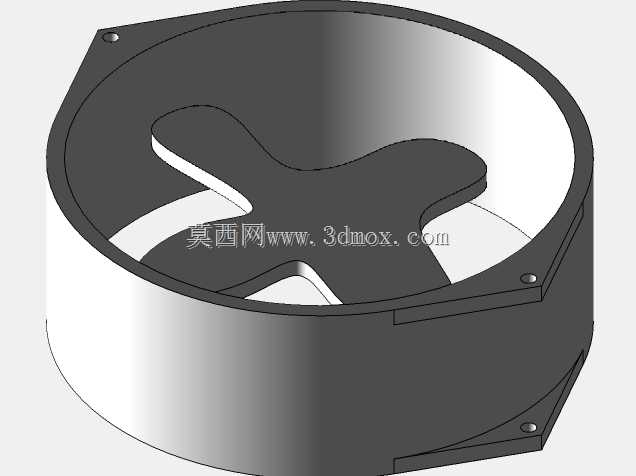

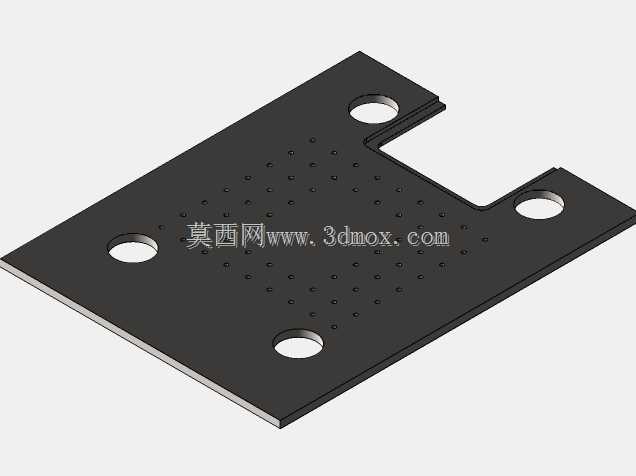

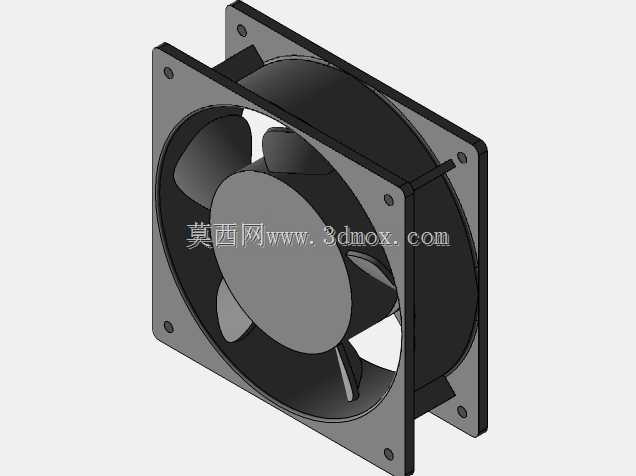

　　腔体两侧预留标准电气接口与气路快插接头，可直接对接外部的电机加载驱动器、温度传感器线束、制冷机组管路，无需额外打孔改造，内部腔体的有效测试空间参考常规小型电机的安装尺寸设计，可同时容纳4台42机座步进电机或2台80机座伺服电机做同步测试，内部设置可调节高度的不锈钢载物网格板，网格开孔率超过60%，保证腔体内冷热气流通畅，避免载物板遮挡导致温场不均。腔体背部安装两组轴流散热风机，配合内部的导流风道设计，让腔体内温度均匀度控制在±2℃以内，温变速率最高可达5℃/分钟，满足常规电机热循环测试的标准要求。

　　考虑到实验室安装边界，这款腔体的底部设置可调式支撑脚，可根据地面平整度调节高度，调节行程0-30mm，无需额外做地基处理，整体外形宽度控制在800mm以内，深度700mm，高度1200mm，可直接通过标准实验室单开门，搬运时可通过底部预留的叉车孔位转运，无需额外吊装设备。电路接口统一布置在腔体背部下方，做防水接线盒防护，强电与弱电接口分区域设置，避免信号干扰，气路接口采用自锁式快插接头，对接制冷、供气回路时无需工具即可完成连接，减少现场安装调试的工作量。

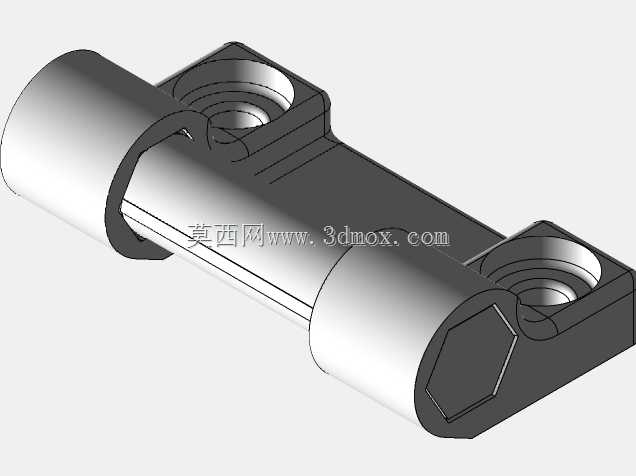

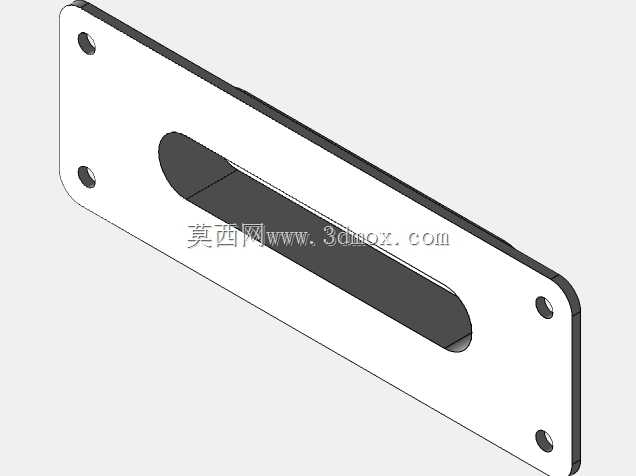

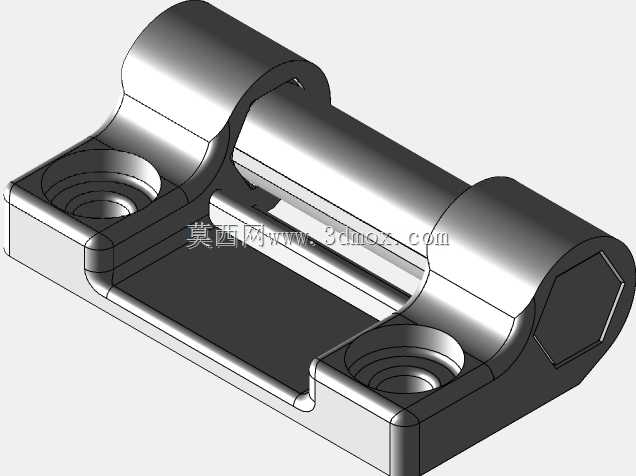

　　在功能细节设计上，腔体内部设置独立的超温保护模块，当腔体内实际温度超过设定阈值10℃时，会自动切断加热回路并触发声光报警，同时门体设置电磁锁，在测试过程中舱门无法直接开启，避免高温或低温气体喷出造成人员伤害。观察窗内侧设置可调节角度的LED照明模组，光线可覆盖整个测试区域，即使在低光照的实验室环境下也能清晰观察内部被测件的运行状态，照明模组采用耐高温线材，可长期在150℃环境下稳定工作，无需频繁更换。腔体正面下方设置隐藏式拉手，舱门开启角度可达180度，方便被测件的装夹与内部清洁维护，门体铰链采用不锈钢阻尼铰链，长期开关不会出现下垂移位，保证密封面的贴合度。

　　从实际使用的适配性来看，这款腔体除了用于电机耐久性测试，也可用于小型电子元器件、塑胶件的温度循环老化测试，内部载物板可根据被测件尺寸快速拆卸更换，适配不同规格的测试工装。整个结构的三维建模过程中，所有钣金折弯件都预留了合理的折弯系数，焊接处做止口设计减少焊接变形，密封槽的尺寸公差控制在±0.1mm，保证密封条安装后的压缩量在合理区间，既不会因为压缩量过大导致关门阻力过大，也不会因为压缩量不足导致密封失效。所有外露的紧固件都采用304不锈钢内六角螺丝，与外壳材质一致，避免长期温变环境下出现电化学锈蚀，影响设备外观与结构强度。
