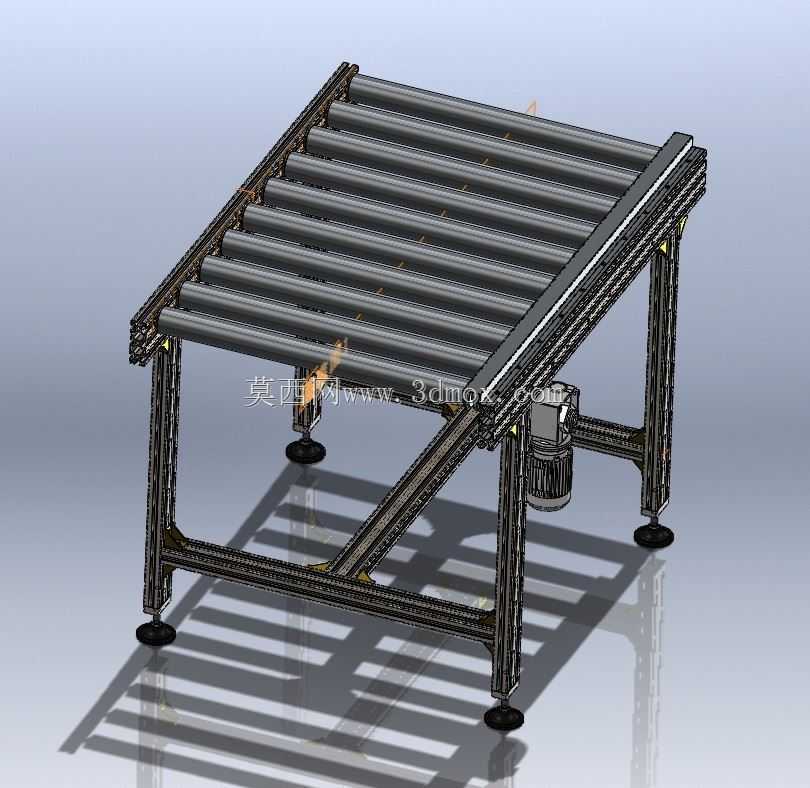

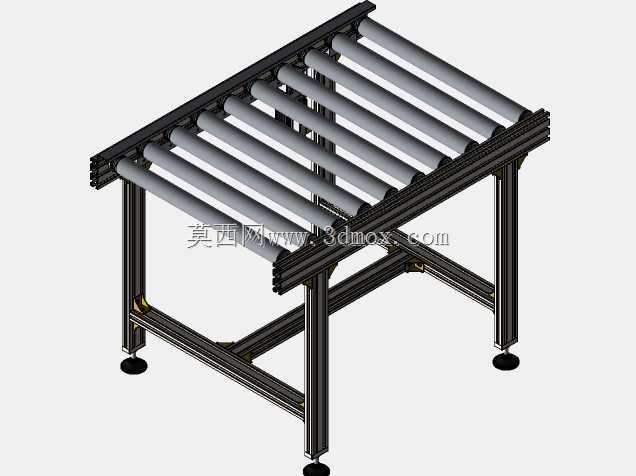

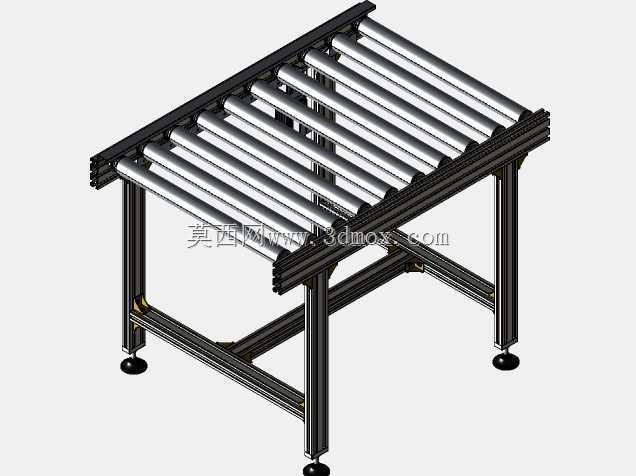

铝型材框架动力滚筒链式输送台结构

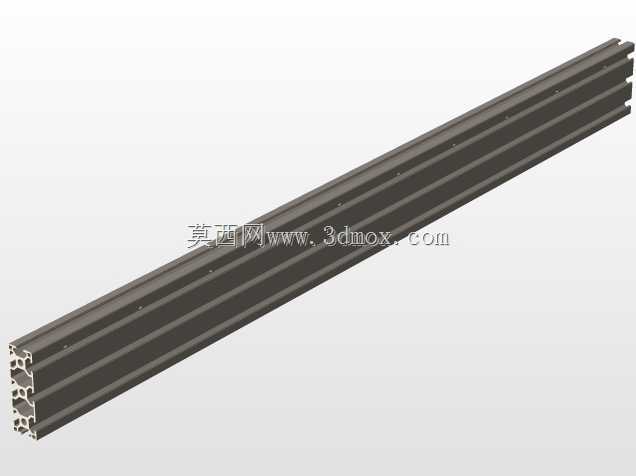

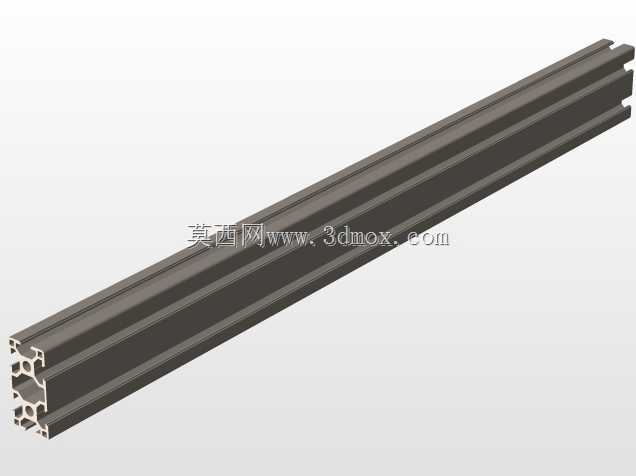

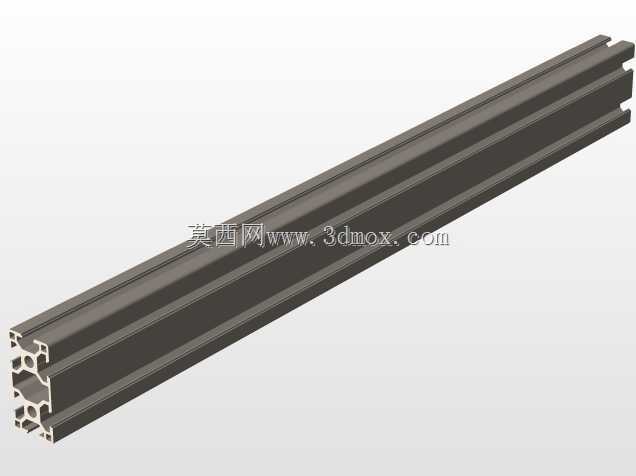

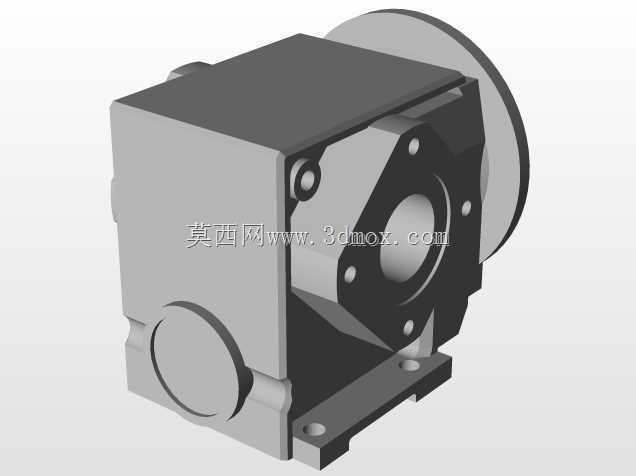

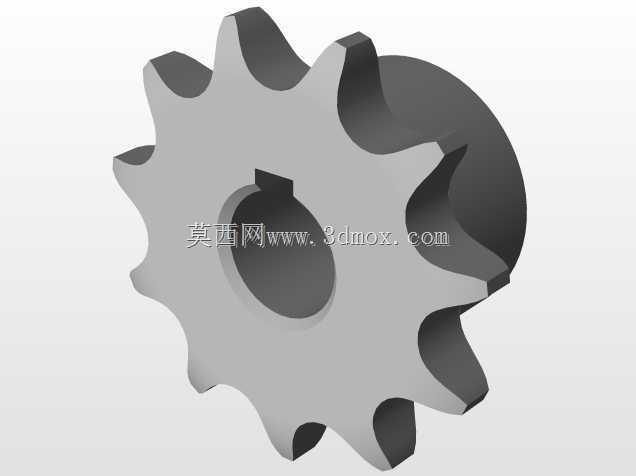

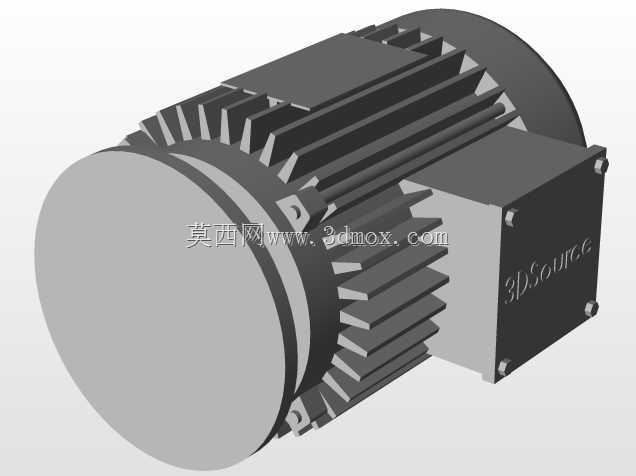

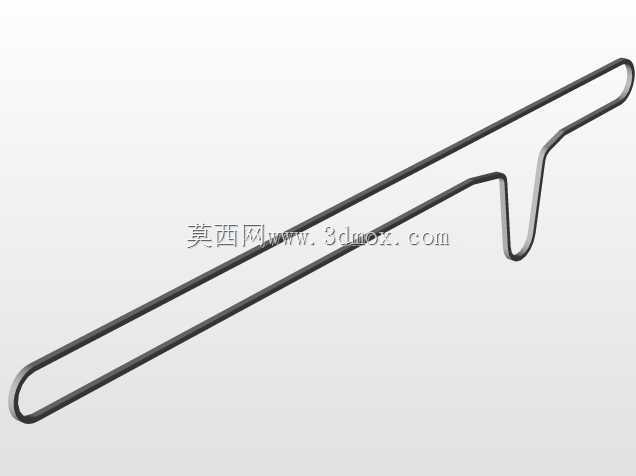

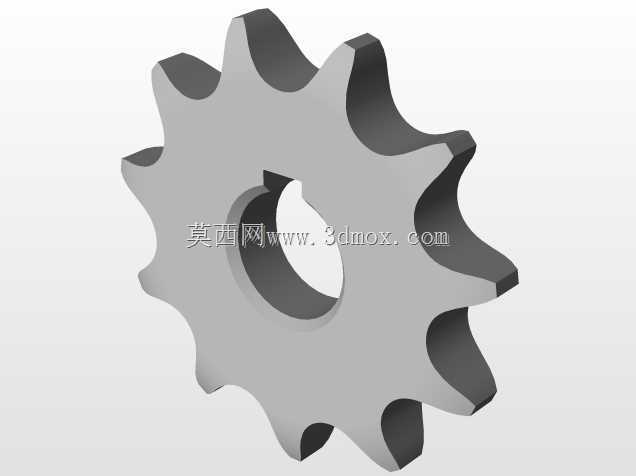

　　这款链式驱动的滚筒输送台，主要面向车间内工序间的箱装工件、托盘载具的短距离转运场景，常见于装配线旁的物料接驳、加工工位间的工件传递、仓储出库段的物料输送环节，可独立作为单段输送单元使用，也可多段拼接组成长距离输送线体，适配多类轻工、电子、五金加工行业的平面物料输送需求。设备采用标准工业铝型材搭建主体框架，型材槽道可灵活加装各类传感器支架、导向挡边、工位阻挡器等附件，无需额外焊接加工，后期改造调整的便利性较强，支脚搭配可调脚杯，可适应地面存在小幅高度差的安装场景，调节范围可覆盖常规车间地面15mm以内的不平整偏差，安装时无需预埋地脚螺栓，摆放到位调平后即可接电调试。驱动部分采用电机搭配链传动结构，动力通过链条传递至每根滚筒的端部链轮，

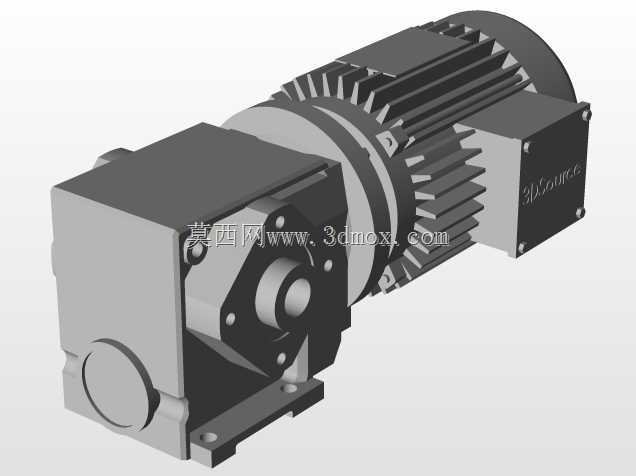

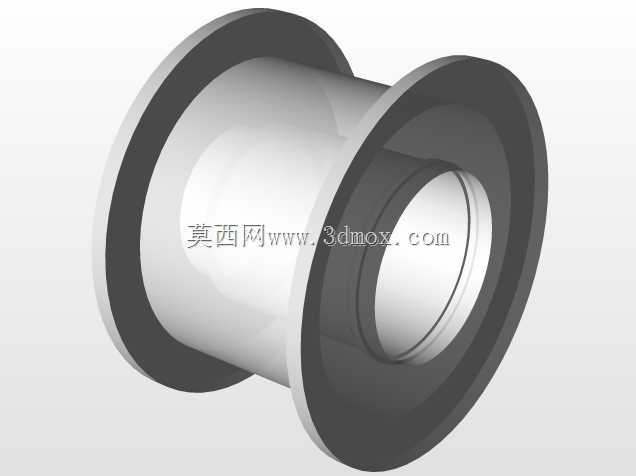

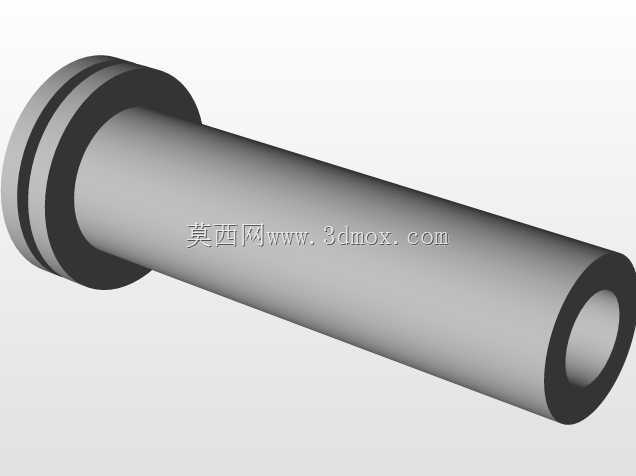

　　相比单辊驱动的结构，传动同步性更好，可承载更大的单位面积载荷，输送过程中不会出现单辊打滑导致的工件停滞问题，滚筒采用标准直径的镀锌钢辊，辊面光滑无毛刺，不会刮伤工件底部包装或加工面，辊筒间距可根据常输送工件的最小底面尺寸调整，避免小尺寸工件卡入辊缝。设计过程中优先考虑了维护便捷性，链条张紧结构设置在机架端部的可调座上，日常维护时无需拆解主体框架即可调整链条张紧度，驱动电机安装在机架侧下方的独立安装位，不占用输送面上下的操作空间，同时预留了足够的接线与检修空间。设备的输送面高度可根据对接的工位高度调整支脚伸出长度，常规配置下输送面离地高度适配多数750-850mm的人工操作工位，也可根据需求调整支脚长度适配不同高度的自动化设备接驳口，

　　机架两侧的铝型材端面预留了拼接安装孔，多台同规格设备拼接时可通过连接板直接固定，保证相邻段输送面的平面度偏差控制在合理范围内，避免工件输送到拼接位置时出现卡顿。线体侧边预留的传感器安装位，可按需加装到位检测、计数、积放功能的检测元件，配合控制系统可实现工件的定点停止、积放输送等功能，适配不同自动化程度的生产线使用需求，整体结构无复杂定制加工件，多数零部件为标准工业件，后期备件更换成本较低，适合中小批量的非标产线快速搭建使用。
