城市十字交叉路口交通设施三维设计

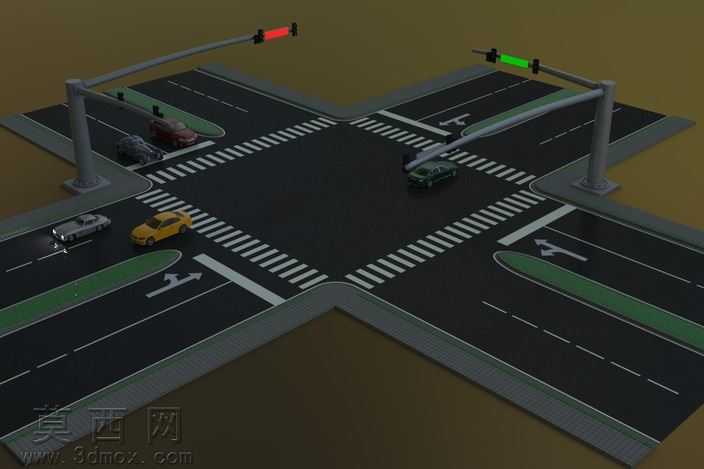

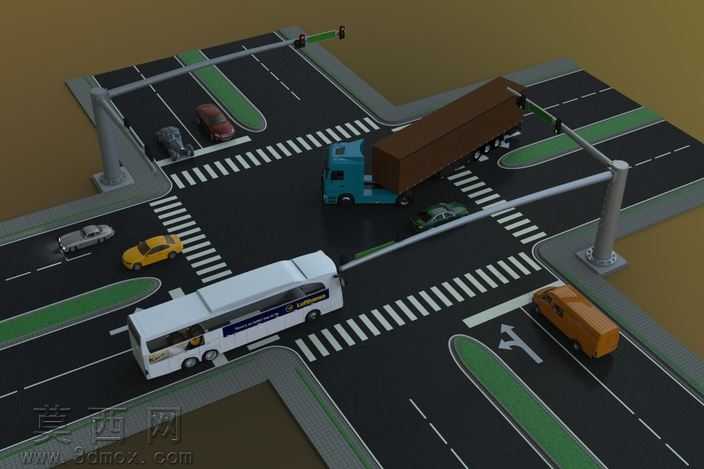

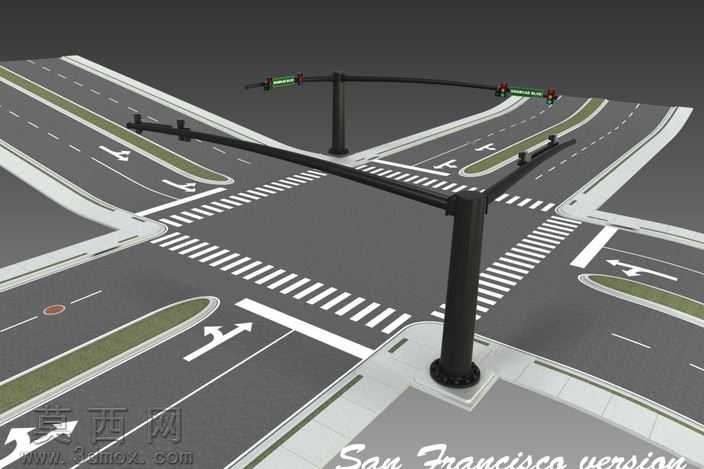

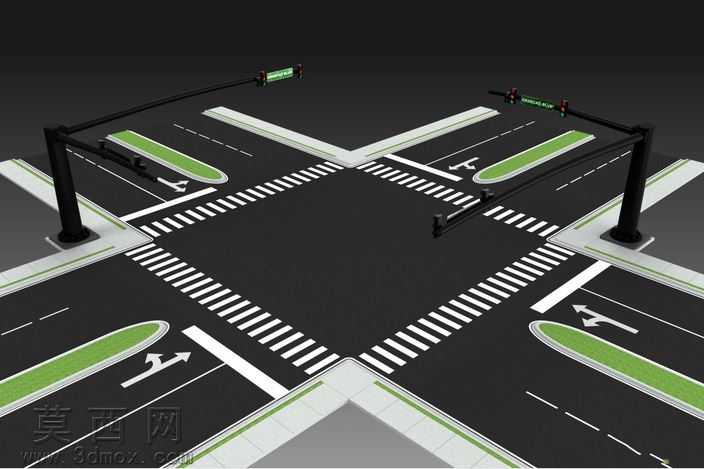

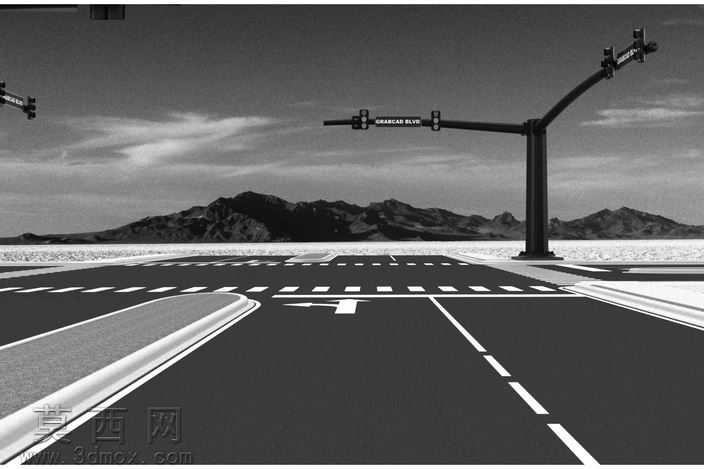

本作品为城市十字交叉路口的完整三维建模设计，采用Autodesk Inventor软件完成全参数化建模与渲染工作。建模初期首先梳理路口整体布局逻辑，针对四车道与十车道交汇的复杂通行场景，先搭建道路基础曲面结构，精准还原沥青路面的肌理质感，通过分层建模区分机动车道、非机动车道与人行道的结构高差，对路缘石、中央分隔带、导流岛等道路附属结构做了精细化的几何还原，所有转角处均按照市政道路设计规范做了圆弧过渡处理，避免生硬直角带来的视觉失真。交通信号灯杆件部分采用模块化建模思路，将悬臂式信号灯杆拆分为底座、立杆、悬臂、灯头安装座四个独立模块，底座还原了地脚螺栓固定的结构细节，立杆与悬臂的连接部位做了加强筋结构建模，还原真实杆件的受力结构特征；灯头部分细化了灯组排布、遮光罩结构，可清晰区分红黄绿三色灯组的安装位置。道路标线部分采用草图投影加实体拉伸的建模方式，精准还原停止线、人行横道斑马线、导向箭头、车道分隔线、路口导向线等所有交通标识的尺寸与位置，导向箭头严格按照国标尺寸比例建模，斑马线的条纹间距、宽度均符合实际道路设置规范。材质渲染阶段，为沥青路面赋予深灰色颗粒质感材质，混凝土路缘石与人行道赋予浅灰色哑光混凝土材质，交通标线赋予高反光白色材质，信号灯杆件赋予深黑色磨砂金属材质，灯组部分分别对应红、黄、绿三色半透明发光材质，通过环境光与点光源的搭配模拟真实日光下的路口光影效果，同时预留了STEP、IGS等通用格式导出接口，可兼容多数三维软件打开编辑。设计过程中还额外制作了多版本路口模型，包含不同悬臂弯折角度、平交路口版本等变体，适配不同的场景使用需求，整体模型结构严谨，细节还原度高，可用于交通场景模拟、市政工程演示、驾驶仿真场景搭建等多个领域。
